我们已经知道了虚拟内存由用户空间和内核空间两部分组成。内核空间存放的是操作系统的数据，这一块空间对于应用程序来说是没有权限进行操作的，应用程序能操作的只有用户空间，所以本节对用户空间做进一步介绍。
操作系统能执行的文件都要符合一定的格式，比如Windows系统的.exe程序文件、.dll库文件都是PE（Portable Executable，可移植可执行）文件。Linux系统中可执行的文件（包括.o可重定位文件、.so库文件等）都是ELF（Executable and Linkable Format，可执行和链接格式）文件。系统要执行某个程序，首先要将程序中的数据加载进用户空间的虚拟内存块中，所以想要了解用户空间中有哪些数据，就需要先了解ELF文件格式。ELF文件格式如图1-3所示。

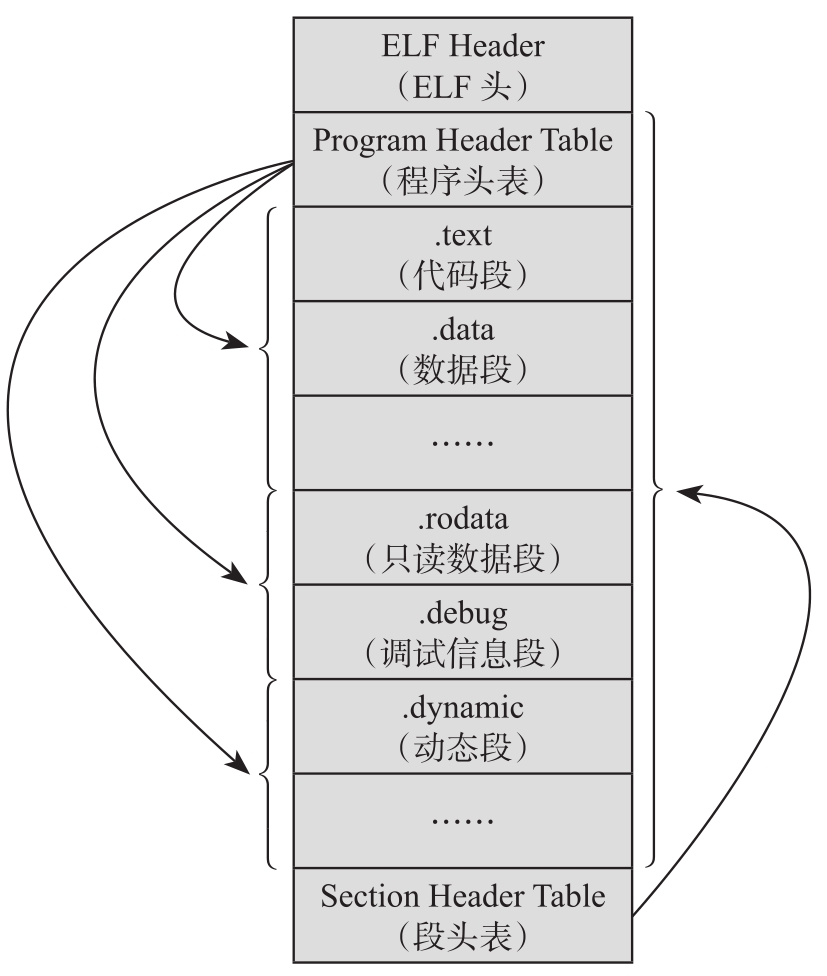

图1-3 ELF文件格式
ELF文件一般由ELF头（ELF Header）、数据段（Section）、段头表（Section Header Table）和程序头表（Program Header Table）组成，它们的解释见表1-1。

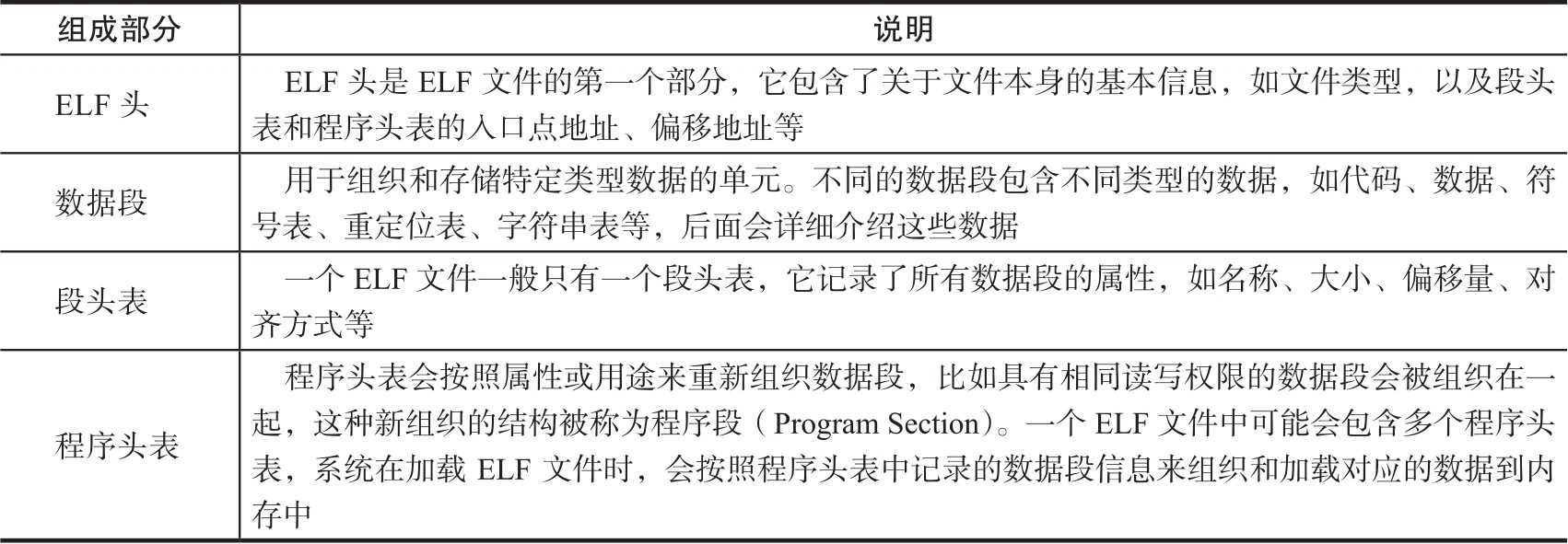

表1-1 ELF文件的组成部分解释
接着，我们再详细了解一下数据段和程序段。
1.数据段
通过Android NDK中提供的readelf工具，执行readelf-S libart.so命令来读取libart库的数据段信息，如图1-4所示，可以看到art虚拟机库文件有30多个数据段。

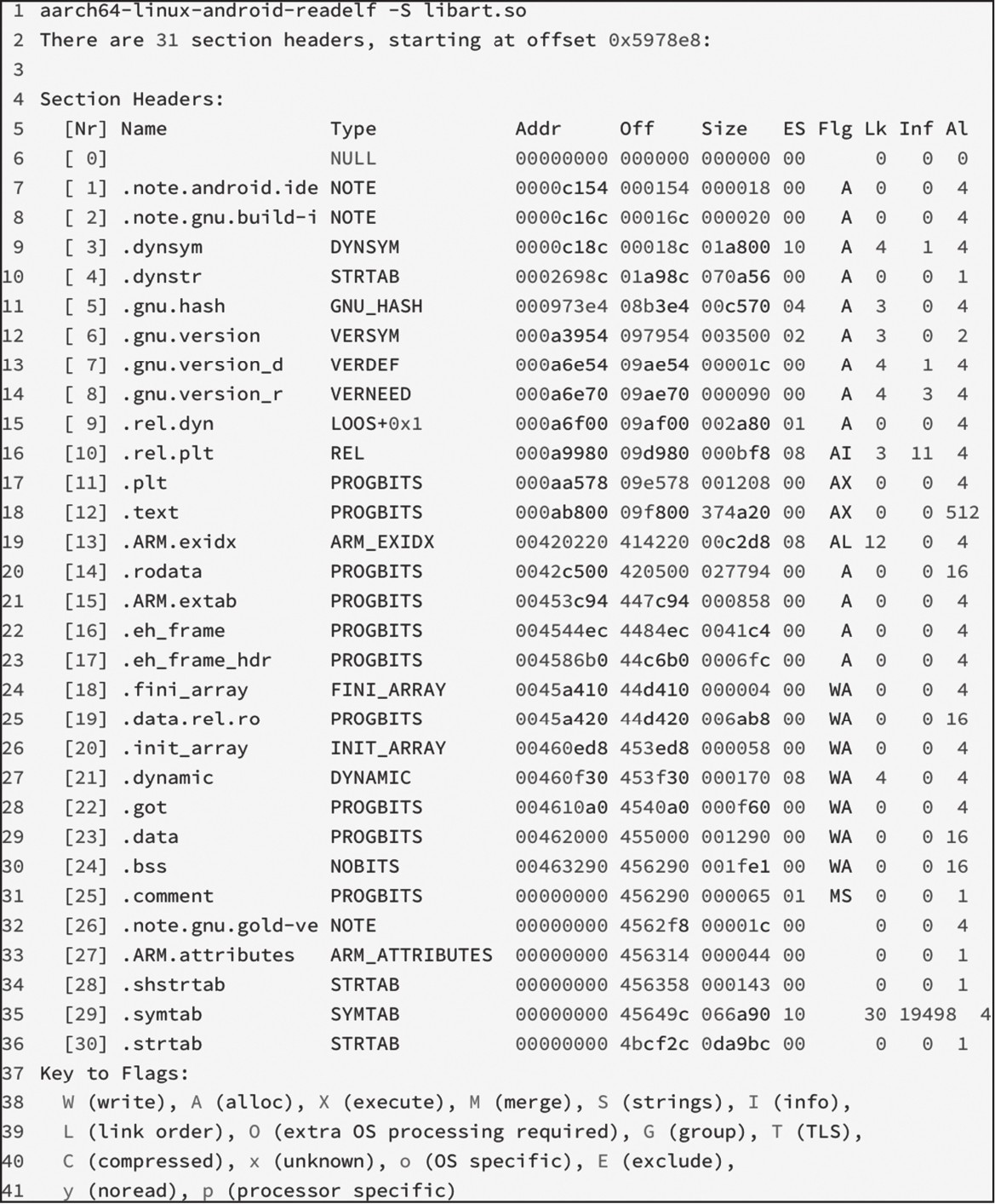

图1-4 libart库的数据段信息
由于Section段的数目比较多，这里仅对一些常见的数据段进行介绍。
❑代码段（.text）：包含了可执行程序的机器指令。在运行时，该段的内容被加载到内存中，并由处理器执行。代码段通常具有可执行和只读权限。
❑数据段（.data）：包含了程序的全局和静态变量的初始化值。在运行时，该段的内容被加载到内存中可以进行读写的区域，因此数据段通常具有可读写权限。
❑BSS段（.bss，Block Started by Symbol）：用于存储程序中未初始化的全局和静态变量。在运行时，该段的内容会被初始化为0或空值。BSS段通常具有可读写权限。
❑只读数据段（.rodata）：包含了程序中的只读常量数据，如字符串常量、常量表等。在运行时，该段的内容被加载到内存中，并具有只读权限。
❑调试信息段（.debug）：包含了用于调试和符号解析的信息，如源码行号、变量名、函数名等。该段通常在发布版本中被剥离，以减小文件大小（基于安全、体积等因素考虑，线上的so文件中一般都会剔除debug段，所以图1-4中未见到debug段）。
❑动态段（.dynamic）：该段主要包含了外部依赖库的信息，比如外部库的名称、外部库函数的地址等。
❑符号段（.symtab）：该段主要包含了程序中的符号信息。符号信息包括符号的名称、类型、大小、值、段等，它们可以用于调试、链接、反汇编等。后文要介绍的一些技术方案会用到符号，所以这里重点讲解一下什么是符号。编译器在将C++源代码编译成目标文件时，会对函数和变量的名字进行修饰，并生成对应的符号名。编译器不同，生成的符号也不一样，通过GCC编译器编译示例函数生成的对应符号见表1-2。

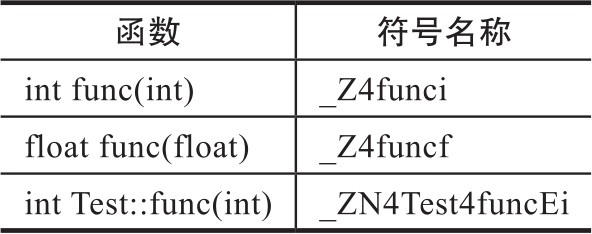

表1-2 示例函数及其对应的符号
这里以int Test::func（int）函数为例来进行讲解。GCC在生成方法的符号时，都以_Z开头，对于嵌套的名字后面紧跟N，然后是各个名称空间和类的名称长度及名称，所以是4Test4func，嵌套的方法以E表示结尾，非嵌套的方法则不需要用E表示结尾，最后是入参类型，所以这个函数的符号连起来就是_ZN4Test4funcEi。这些符号信息会绑定对应的类型、信息、地址等属性，形成符号条目并存放在符号表中。符号表可以帮助我们调试和定位程序运行中的问题。但出于对包体积和安全的考虑，线上运行时我们往往会把so库中的符号表移除。
2.程序段
我们再通过readelf工具执行readelf-l libart.so命令来读取libart库的程序段信息，如图1-5所示，可以看到art虚拟机库文件将31个数据段（Section）组织成了9个程序段（Program）。

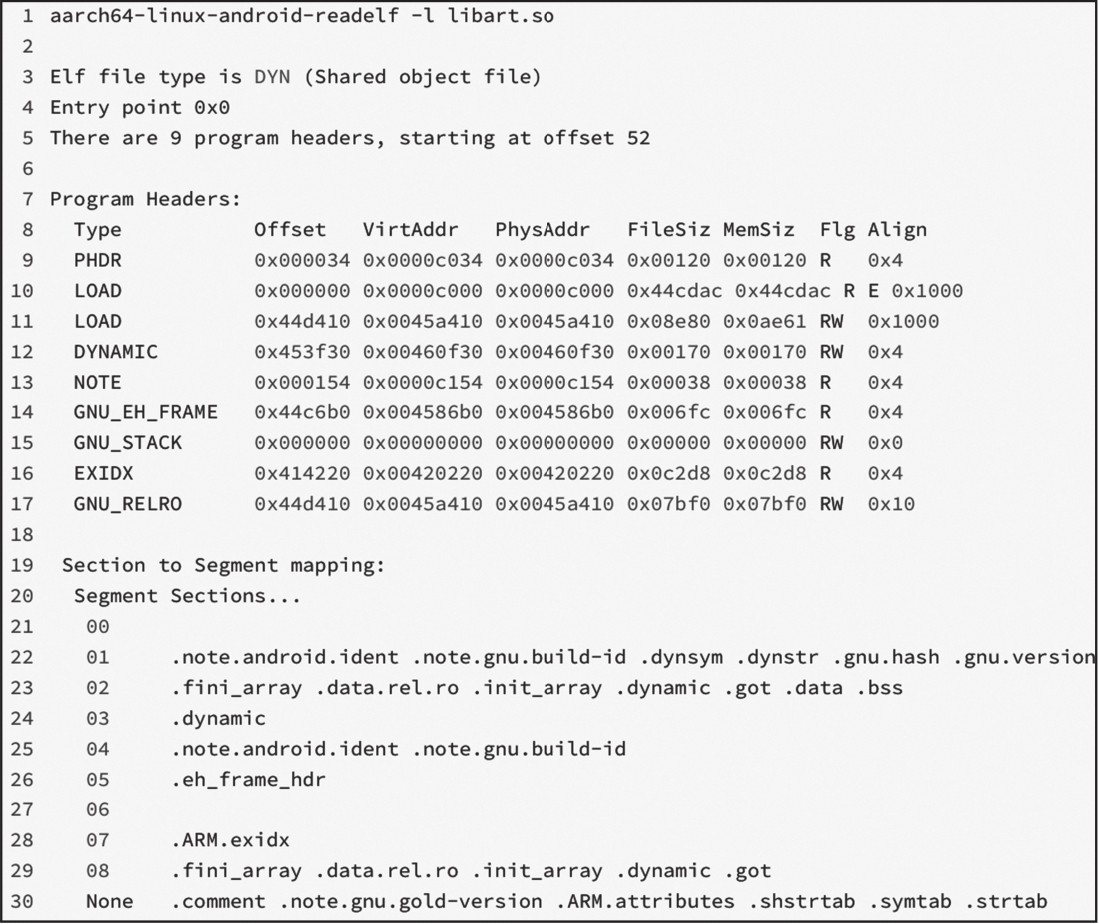

图1-5 libart库的程序段信息
3.虚拟内存的结构
系统执行ELF格式的程序文件时，会将ELF文件中的数据段按照程序头组织的顺序加载进虚拟内存中，并放在低地址区域，即虚拟内存地址从0开始的区域。
当ELF文件中的数据在虚拟内存中存放好后，就要用到栈空间和堆空间了。其中，栈空间由编译器自动分配和释放，用于在函数执行时存放函数的参数值、局部变量、执行指令等；堆空间用于内存的动态分配，可以由开发者自己分配和释放，主要由malloc和free函数实现。但通过Java或者Kotlin进行Android开发时，不需要我们手动分配和释放堆空间的内存，因为虚拟机程序已经帮我们做了。堆内存的地址分配是从下到上的，栈内存的地址分配是从上到下的，这种相向的分配方式可以充分利用内存空间，因为如果堆空间和栈空间同时向一个方向分配内存，那么堆空间就必然要限制在一个固定的大小，以防止堆空间申请内存时的地址越界到栈空间。
栈空间再往上便是内核空间，用于存放操作系统的数据。图1-6是32位操作系统下ELF文件与虚拟内存的结构模型，通过该模型，我们可以对虚拟内存的结构有更加清晰的理解。

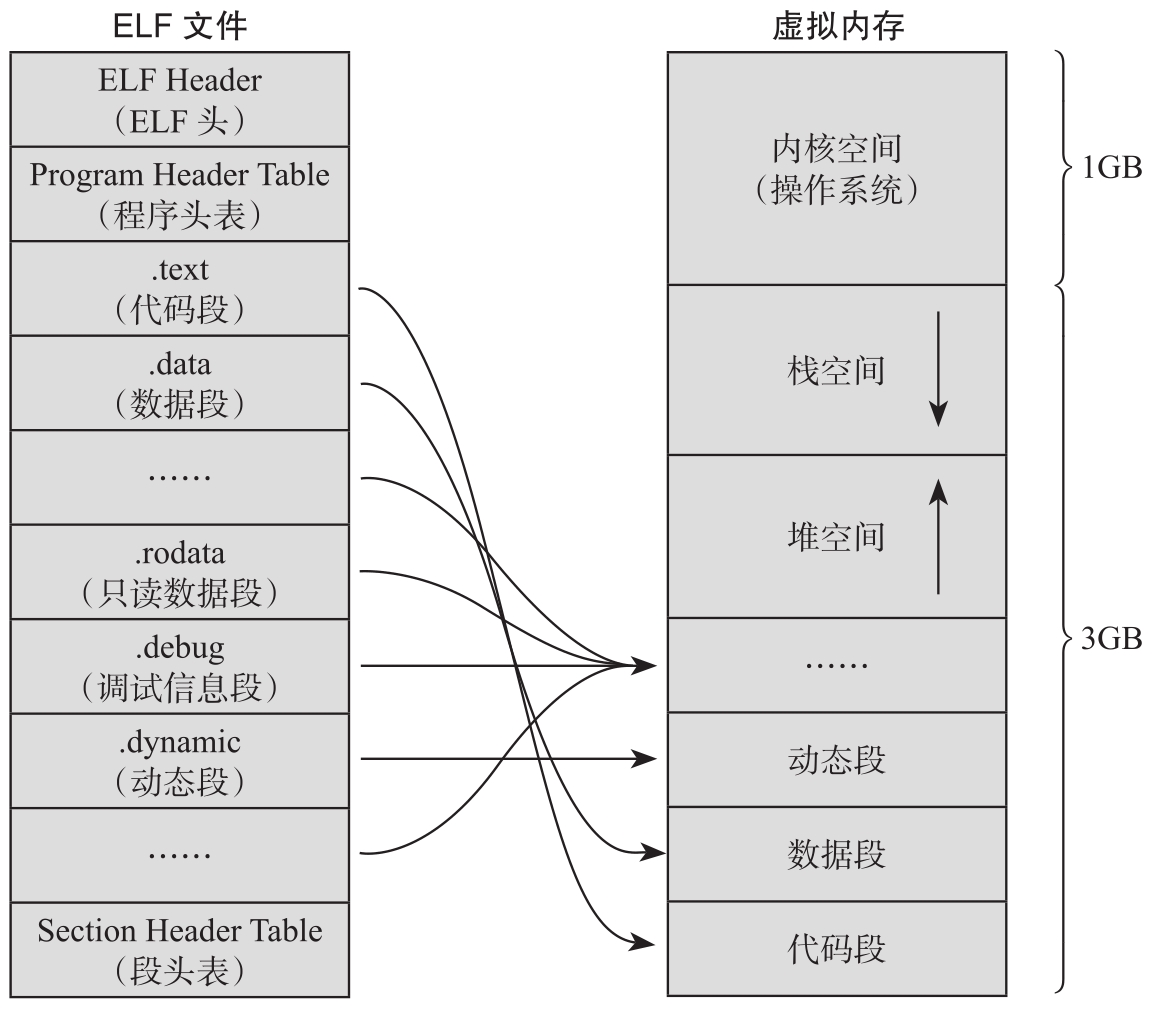

图1-6 ELF文件与虚拟内存的结构模型
