平面图形常由一些线段连接而成。画平面图形时应该从哪里着手呢？为此，必须对它的尺寸和线段进行分析，才能了解它的画法。
平面图形中的尺寸，按其所起的作用可分为定形尺寸和定位尺寸两类。
确定平面图形上几何元素形状大小的尺寸。例如，线段长度、圆及圆弧的直径或半径以及角度大小等。如图1.27 所示的尺寸ϕ14、R5、50、30 等。
确定平面图形上各几何元素位置的尺寸称为定位尺寸。如图1.27 中确定圆ϕ6与圆心位置的尺寸 30、20 等。
标注定位尺寸时，必须有个起点，这个起点称为基准。平面图形有长和高两个方向，每个方向至少应有一个基准。尺寸基准可以是直线，也可以是点。图1.27 中尺寸 15 和 50 是由左边线作为基准。基准选择的不同，尺寸注法也不相同，但尺寸总数是一定的。
图1.27 平面图形尺寸标注示例
平面图形中的线段按所注尺寸情况，可分为三类。
图1.28 平面图形线段分析
凡定形尺寸和定位尺寸全部注出的线段称为已知线段。绘图时，已知线段可按尺寸直接画出，如图1.28 中圆ϕ11，圆弧R10 等。
只注出定形尺寸和一个定位尺寸的线段称为中间线段。绘制中间线段时，除根据图形中所注的尺寸外，还要依赖一个与相邻线段的连接关系而作出，如图1.28 中的圆弧R11、R12。
凡只注出定形尺寸而不必注出定位尺寸的线段称为连接线段。绘制连接线段时，要依赖它与两个相邻线段的连接关系才能画出，如图1.28 中的圆弧R8。
绘制平面图形时一般先画基准线，并由定位尺寸画出定位线，然后按照已知线段、中间线段、连接线段的顺序完成全图，图1.29 表示了图1.28 的画图步骤。
标注平面图形的尺寸要求是正确、完整、清晰。
正确是指平面图形的尺寸要按国标规定标注。完整是指平面图形的尺寸要齐全，不缺省、不重复、不矛盾。清晰是指尺寸的位置要安排合理，布局整齐，尺寸数字书写规范，清晰易辨。

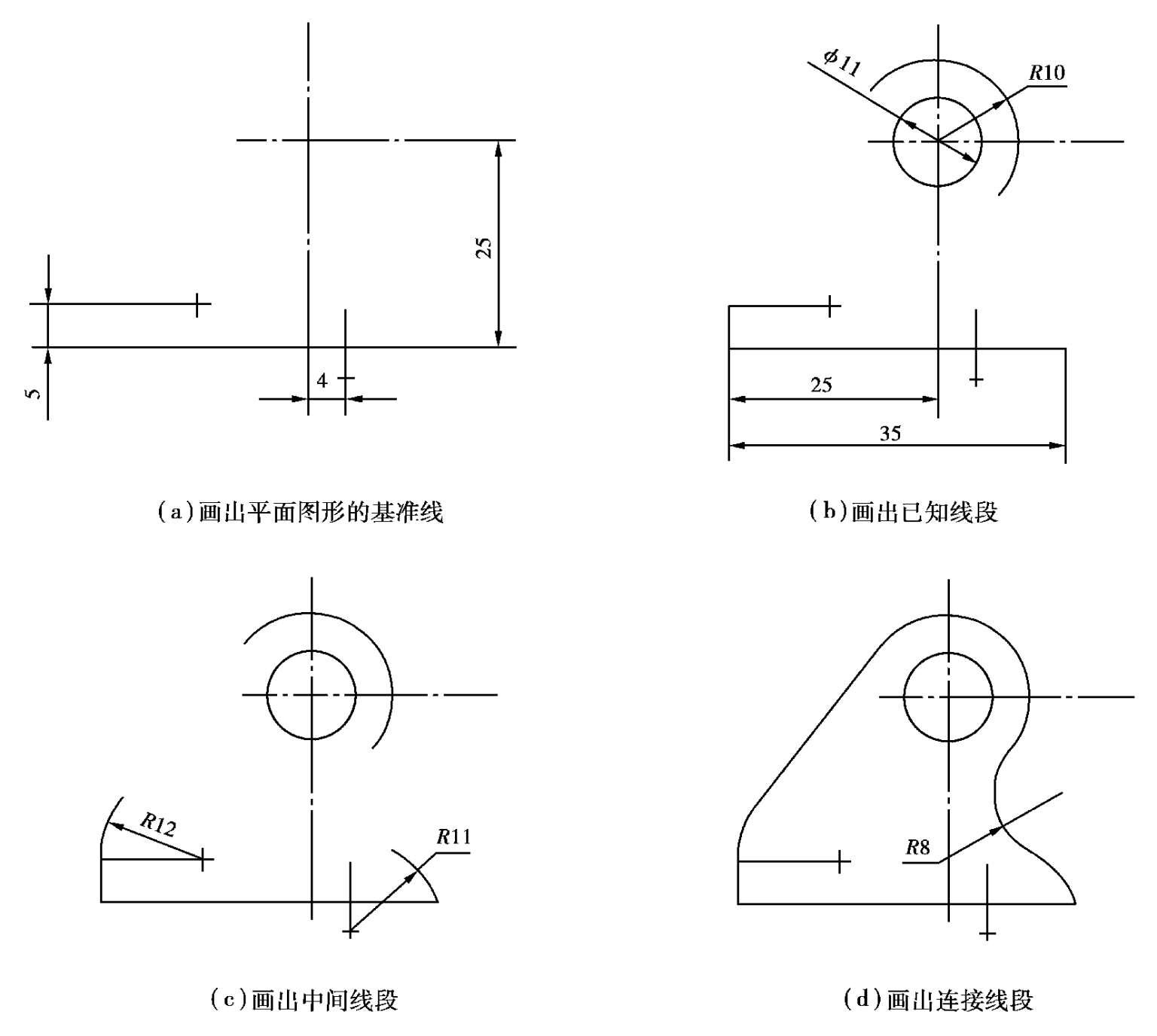

图1.29 平面图形的画图步骤
标注平面图形尺寸时，应先分析平面图形的结构，选择合适的尺寸基准，并确定图形中各线段的性质，即哪些是已知线段，哪些是中间线段，哪些是连接线段，然后按已知线段、中间线段和连接线段的顺序逐个标注出尺寸，表1.5 列举了一些常见图形的尺寸注法，供参考。

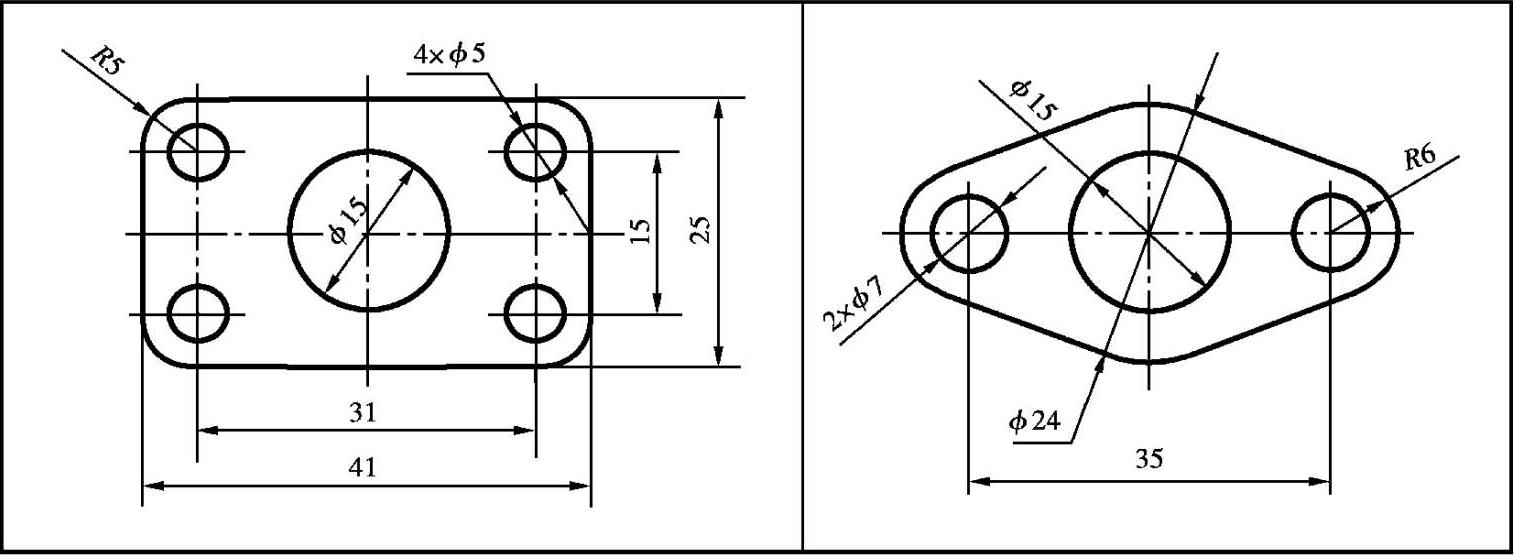

表1.5 平面图形尺寸标注示例

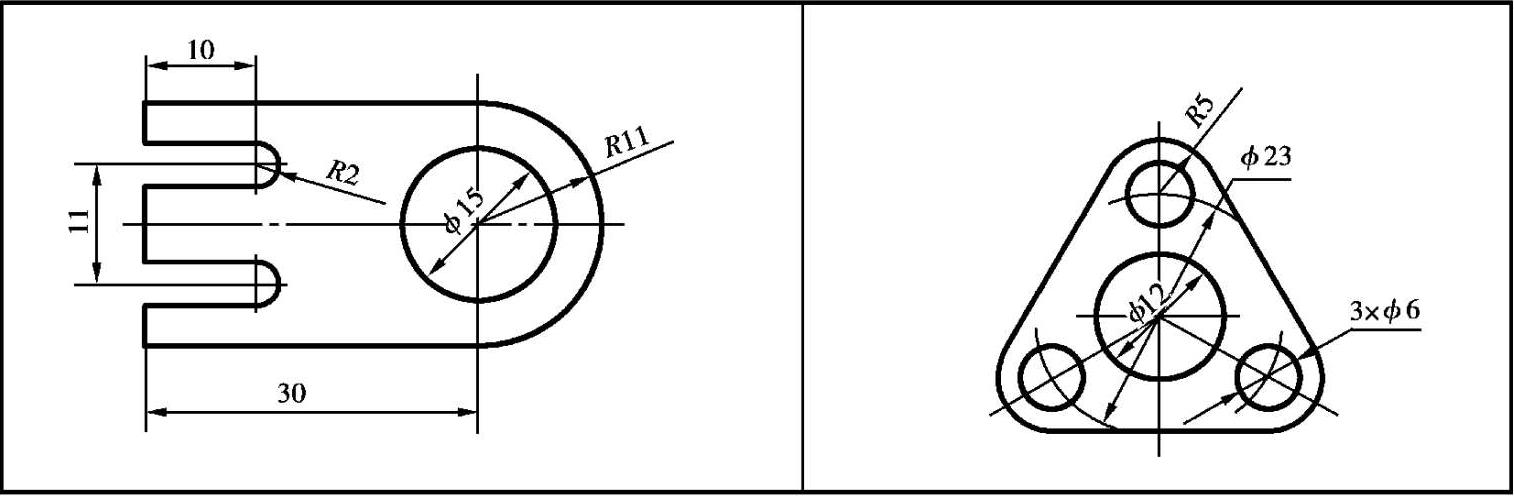

续表
绘制仪器图时，除应熟悉制图国家标准、掌握几何作图的方法以及正确使用绘图工具外，还应掌握正确的画图方法和步骤：
①绘图前准备工作：了解所画图样的内容和要求，准备必要的绘图工具和仪器，并应擦拭干净。
②选定图幅：根据图形大小、数量和复杂程度，先选定比例，后确定图纸幅面。
③固定图纸：图纸应固定在图板的左下方，下部空出的距离要能够放置丁字尺，图纸要用胶带纸固定，切忌用图钉固定。
④画图框和标题栏。
⑤布置图形：估算一下所绘图形的数量和各图形的长宽尺寸，使整个图形均匀布置在图幅内。估算时还应考虑标注尺寸和文字说明的位置，然后画出各图形的基准线。
⑥画底稿：根据定好的基准线，按尺寸先画主要轮廓线，然后画细节。底稿线要细而轻，且要准确、清晰。底稿线中的轴线、中心线、尺寸界线等细线可以一次画成，不再加深。
⑦检查加深：对底稿要认真检查，修正错误，待核实无误后再加深。加深时，通常按先曲线后直线，先上面后下面，先左面后右面，所有图形一同进行的原则进行。同一种线型应一次加深完后再加深另一种线型。
⑧标注尺寸，填写有关文字说明及标题栏。
⑨最后全面检查，修正漏误，清理图面，确保图样质量。
