机件的结构形状在图样上是用几何图形表示的，在绘制图样时，经常要运用一些最基本的几何作图方法，如正多边形、斜度、锥度、非圆曲线以及圆弧连接等。
正五边形和正六边形的画法分别如图1.16 和图1.17 所示。

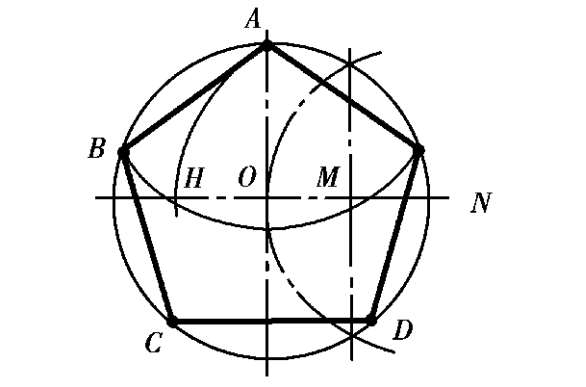

图1.16 正五边形画法

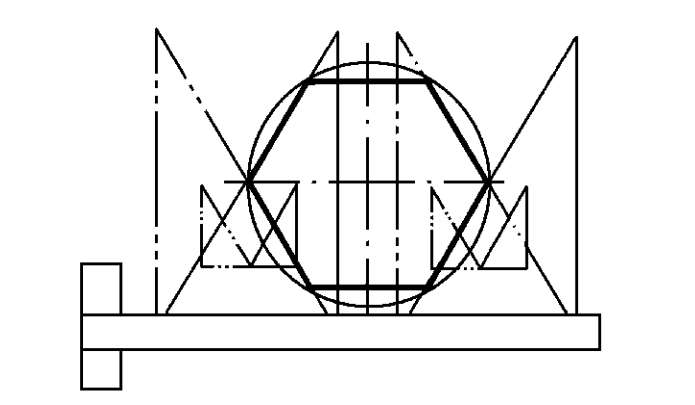

图1.17 正六边形画法
斜度是指一直线对另一直线或一平面对另一平面的倾斜程度。在图样中以 1∶n的形式标注。图1.18 为斜度 1∶5 的画法：由点A在水平线AB上取 5 个单位长度得点D，过点D作AB的垂线DE，取DE为一个单位长，连接A和E，即得斜度为 1∶5 的直线。
锥度是指正圆锥的底圆直径与其高度之比，在图样中以 1∶n的形式标注。图1.19 为斜度 1∶5 的画法：由点S在水平线上取五个单位长得点O；由O作SO的垂线，分别向上和向下量取半个单位长度，得A、B两点；分别过点A、B与点S相连，即得锥度为 1∶5 的正圆锥。
图1.18 斜度的画法

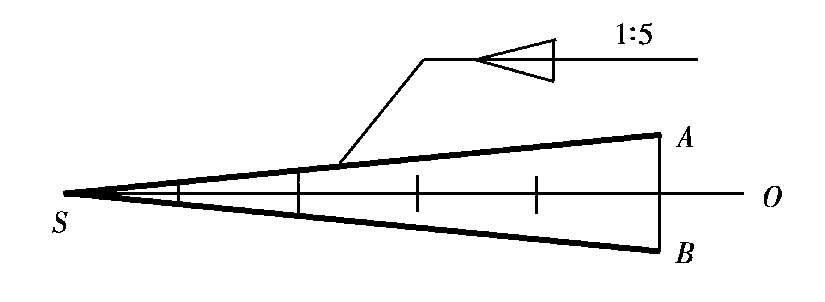

图1.19 锥度的画法
椭圆是常遇到的非圆曲线，下面介绍两种椭圆画法。
图1.20 给出了由长、短轴画椭圆的方法：以O为圆心、长半轴OA和短半轴OC为半径分别作圆；过圆心O作若干射线与两圆相交，由各交点分别作与长轴、短轴平行的直线并相交，即可相应地得到椭圆上的各点；最后，把椭圆上的各个点用曲线板连接成椭圆。
图1.20 用同心圆法画椭圆

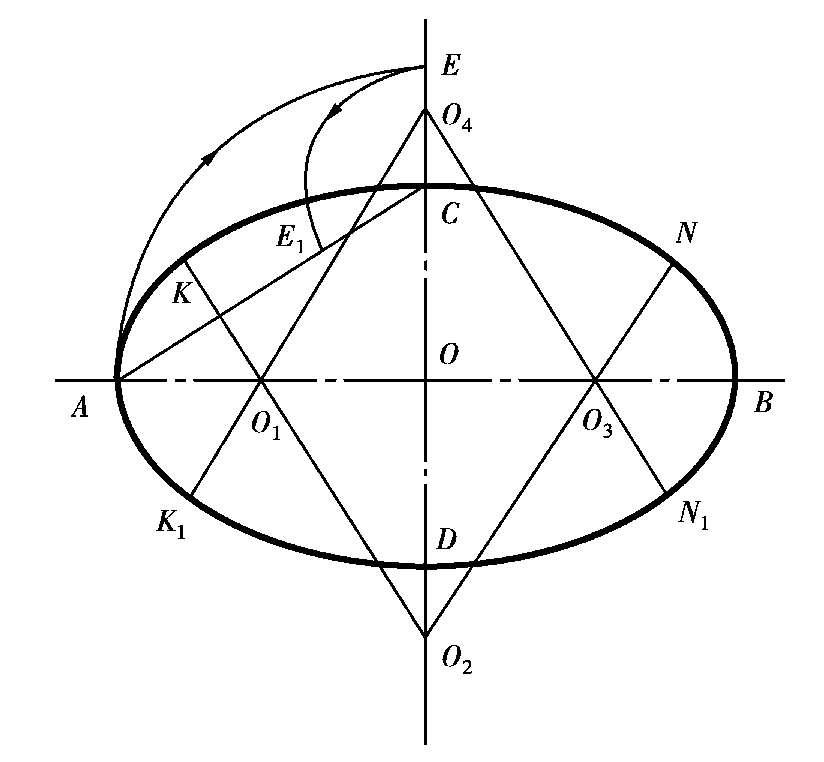

图1.21 用四心法近似画椭圆
图1.21 中是利用长、短轴作椭圆的一种近似画法：连接长、短轴的端点A、C，取CE 1 =CE=OA-OC；作AE 1 的中垂线与两轴分别交于点O 1 、O 2 ；分别取O 1 、O 2 对轴线的对称点O 3 、O 4 ；最后分别以点O 1 、O 2 、O 3 、O 4 为圆心，O 1 A、O 2 C、O 3 B、O 4 D为半径作圆弧，这四段圆弧就近似地代替了椭圆，圆弧间的连接点为K、N、N 1 、K 1 。
用已知半径的圆弧，光滑地连接两条已知线段（圆弧或直线），称为圆弧连接，这种起连接作用的圆弧称为连接圆弧。作图时必须求出连接圆弧的圆心位置及连接点（即切点），才能保证圆弧的光滑连接。
①与已知直线相切的圆弧（半径R），其圆心轨迹是距离已知直线为R的两条平行直线。从选定的圆心向已知直线作垂线，垂足就是切点，如图1.22（a）所示。
②与已知圆弧（圆心O 1 ，半径R 1 ）相切的圆弧（半径R），其圆心轨迹为已知圆弧的同心圆。该圆半径R 2 要根据相切情况而定：当两圆外切时，R 2 =R 1 +R，如图1.22（b）所示；当两圆内切时，R 2 =∣ R 1 -R ∣，如图1.22（c）所示。连心线OO 1 与已知圆弧的交点即为切点。

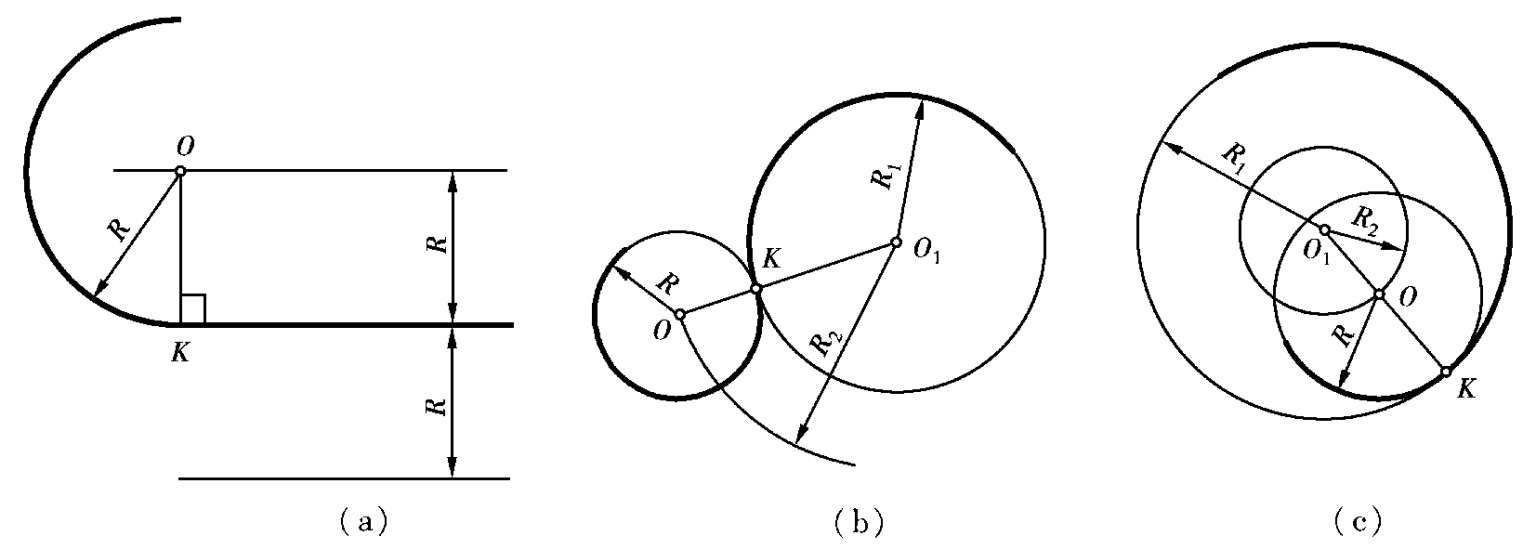

图1.22 圆弧连接的基本作图
圆弧连接有三种情况：用已知半径为R的圆弧连接两条已知直线；用已知半径为R的圆弧连接两条已知圆弧，其中有外连接和内连接之分；用已知半径为R的圆弧连接一已知直线和一已知圆弧。下面就各种情况作简要介绍。
1）圆弧与两已知直线连接的画法
已知两直线以及连接圆弧的半径R，求作两直线的连接弧。作图过程如图1.23 所示。
①求连接弧R的圆心：作与已知两直线分别相距为R的平行线，交点O即为连接弧圆心；
②求连接点：从圆心O，分别向两直线作垂线，垂足M、N即为连接点；
③以O为圆心，R为半径在两切点M、N之间作圆弧，即为所求连接弧。

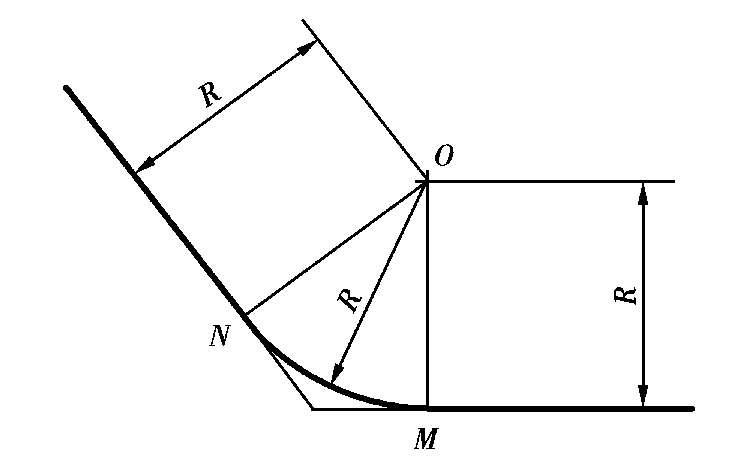

图1.23 圆弧连接两直线的画法
2）圆弧与两圆弧外连接的画法
已知两圆的圆心O 1 、O 2 ，其半径分别为R5、R10，用R15 的圆弧外连接两圆，作图过程如图1.24 所示。
①求连接弧R15 的圆心：以O 1 为圆心，R 1 =5+15=20 为半径画弧，以O 2 为圆心，R 2 =10+15=25 为半径画弧，两圆弧的交点O即为连接弧的圆心；
②求连接点：连接O、O 1 得点N，连接O、O 2 得点M，点M、N为连接点；
③以O为圆心，R15 为半径画圆弧MN，弧MN即为连接弧。
3）圆弧与两圆弧内连接的画法
已知两圆的圆心O 1 、O 2 及其半径R5、R10，用半径为R30 的圆弧内连接两圆，作图过程如图1.25 所示。
①求连接弧的圆心：以O 1 为圆心，R 1 =30-5=25 为半径画弧，以O 2 为圆心，R 2 =30-10=20 为半径画弧，两圆弧的交点O即为连接弧的圆心；
②求连接点：连接O、O 1 得点N，连接O、O 2 得点M，点M、N即为连接点；
③以O为圆心，R30 为半径画圆弧MN，弧MN即为连接弧。

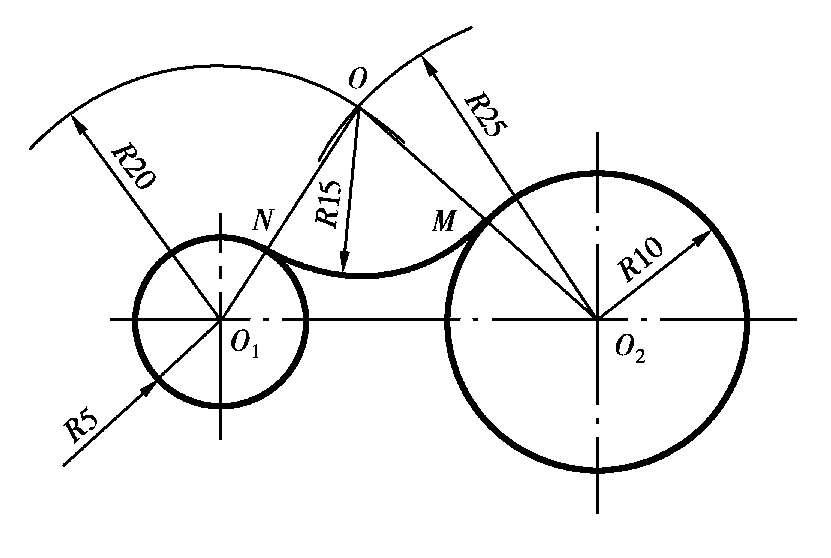

图1.24 圆弧与两圆弧外连接的画法
图1.25 圆弧与两圆弧内连接的画法
思考：圆弧与两圆弧内外连接的画法如何进行？

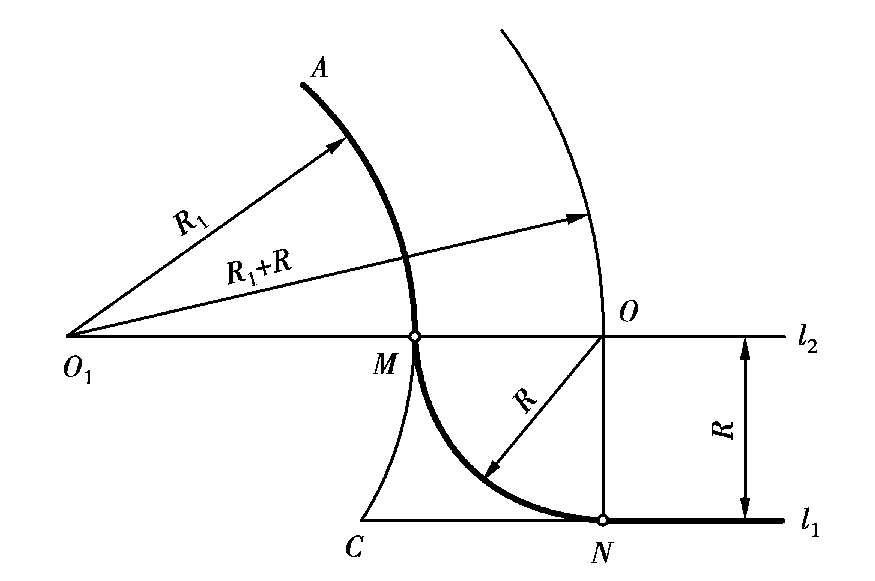

图1.26 圆弧与圆弧、直线连接的画法
4）圆弧与圆弧、直线连接的画法
已知圆心O 1 、半径R 1 的圆弧和直线l 1 ，用半径为R的圆弧把圆心为O 1 ，半径为R 1 的圆弧和直线l 1 连接起来，作图过程如图1.26所示。
①求连接弧R的圆心：作直线l 1 的平行直线l 2 ，两平行线间的距离为R，以O 1 为圆心，（R+R 1 ）为半径画弧，直线l 2 与圆弧的交点O即为连接弧R的圆心；
②求连接圆弧的切点：从点O向直线l 1 作垂直线得垂足N，连接OO 1 与已知弧相交得交点M，点M和点N即为切点；
③以O为圆心，R为半径作圆弧MN，则弧MN即为所求的连接弧。
