1.2 绘图工具及其使用

正确使用绘图工具和仪器是保证绘图质量和加快绘图速度的一个重要方面。因此，必须养成正确使用和维护绘图工具的良好习惯。

1.2.1 图板、丁字尺和三角板

图板是供铺放图纸用的，它的表面必须平坦光洁，左右两导边必须平直。图纸用胶带纸固定在图板上。

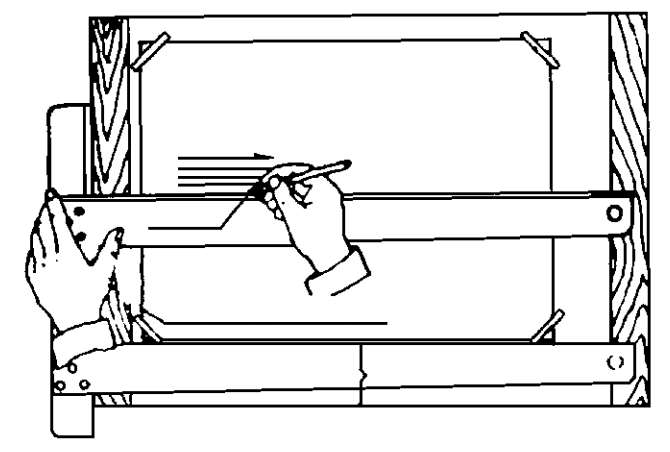

丁字尺与图板配合使用主要用来画水平线，使用时，左手拿住尺头，使尺头内侧边紧靠图板左导边，然后执笔沿尺身工作边画水平线，如图1.11 所示。

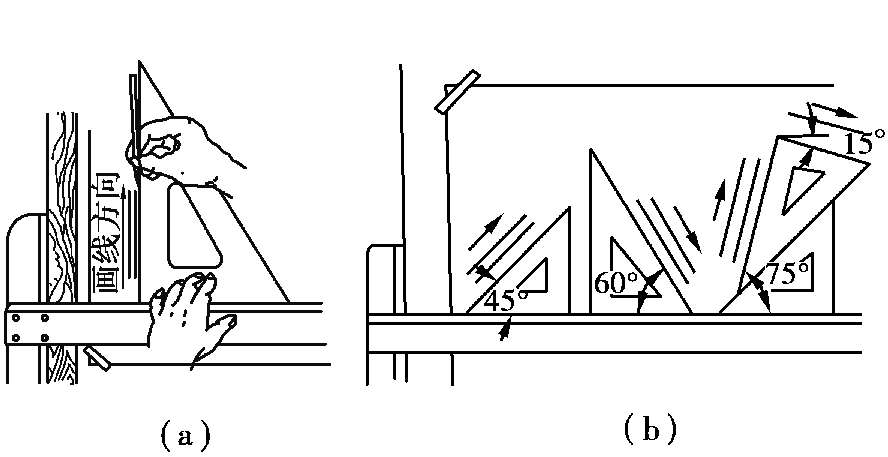

一副三角板有两块：一块是两个 45°角三角板，另一块是 30°和 60°角三角板。利用一副三角板可画出已知直线的平行线和垂直线。三角板与丁字尺配合使用可作出铅垂线和 15°倍角的斜线，如图1.12 所示。

1.2.2 圆规和分规

圆规是画圆和圆弧的工具。它的固定脚上装有钢针，活动脚具有肘形关节，并可换装几种插脚和接长杆。圆规装上铅芯插脚可画圆和圆弧，装上钢针插脚可以当作分规使用，装上接长杆后可画直径较大的圆和圆弧。

圆规固定脚上的钢针可以取出调头，它的两端有不同的形状，画图时要用台肩支承面的一端，代替分规使用时则须换用锥形尖的一端。

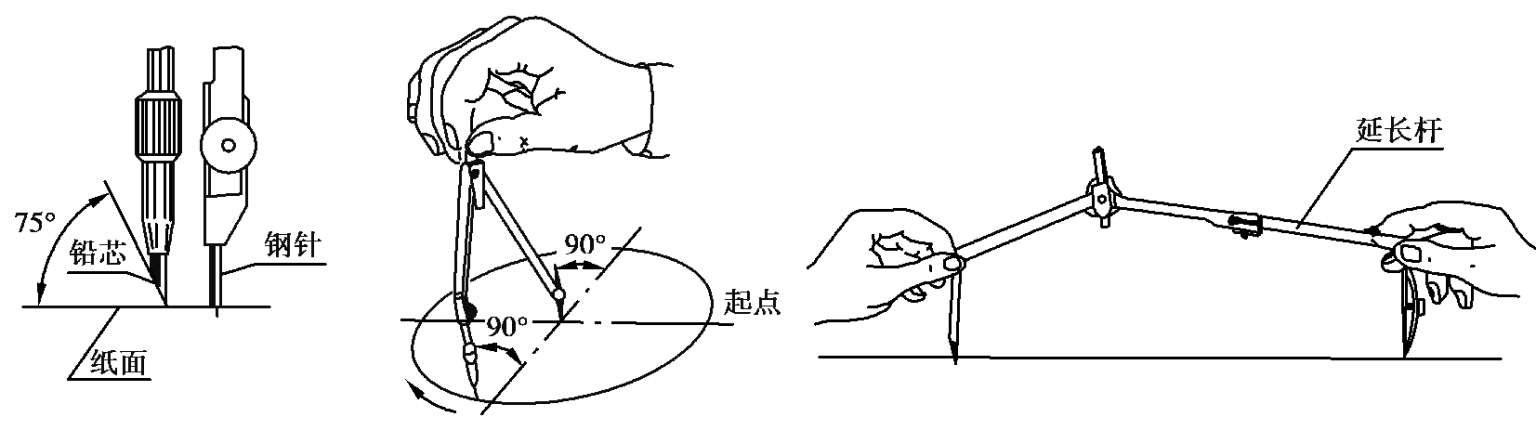

使用圆规前，应先调整针脚，使钢针比铅芯稍长 0.5~1 mm。在使用圆规画图时，须使钢针和插脚尽可能垂直纸面，如图1.13 所示。

分规只用于等分线段和量取尺寸。

1.2.3 绘图铅笔

绘图铅笔的铅芯软硬用字母B和H表示。绘图时根据不同的使用要求，应备有几种硬度不同的铅笔。画粗实线时用B或 2B；写字、画细线时用H或HB；画底图时用H或 2H。画细线和写字时，铅芯应磨成锥状，而画粗实线时可以磨成楔形，如图1.14 所示。

1.2.4 曲线板

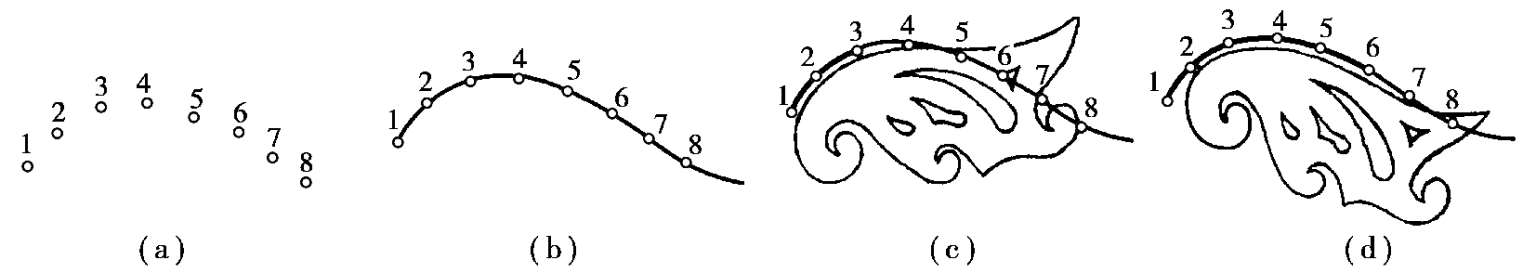

曲线板是绘制非圆曲线的常用工具，其用法如图1.15 所示。

值得注意的是，在分段连接的过程中，应使后段和前段有一小段（不少于 3 点）重合，力求曲线连接光滑。
