工程图样是现代工业生产中重要的技术文件，在指导生产和进行技术交流活动中起到了“工程语言”的作用。因此，对于图样的画法、尺寸注法等都必须作统一的规定，这些规定就叫制图标准。国家标准《技术制图》和《机械制图》是工程界的基础技术标准，是正确绘制和阅读工程图样的准则和依据，必须严格遵守。
国家标准简称“国标”，其代号为“GB”或“GB/T”（“T”为推荐性标准），国标代号之后的两组数字，分别代表标准顺序号和标准批准的年份。本节就图纸幅面和格式、比例、字体、图线、尺寸注法等制图标准的有关规定作简要介绍，其他标准将在以后章节中叙述。
为了合理使用图纸和便于图样管理，图样均应画在具有一定幅面和格式的图纸上。绘制技术图样时，所采用的图纸幅面应符合国家标准《技术图纸 图纸幅面和格式》（GB/T 14689—2008）规定的图纸幅面，应优先采用表1.1 所规定的 5 种基本幅面。当基本幅面不能满足视图的布置时，可按基本幅面短边的整数倍加长幅面。

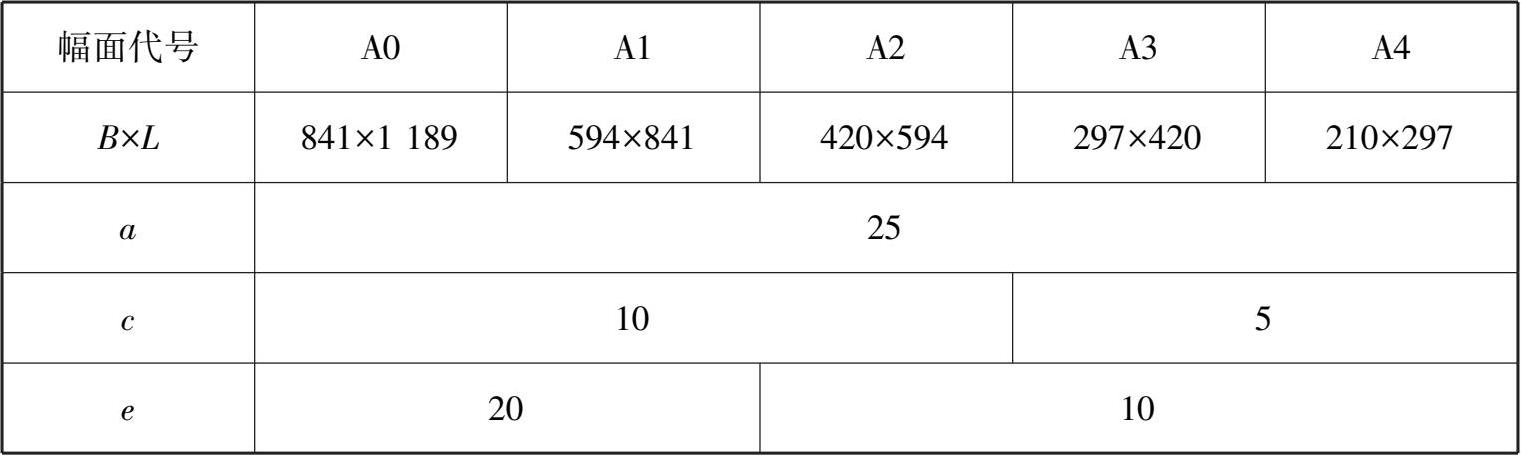

表1.1 图纸基本幅面尺寸

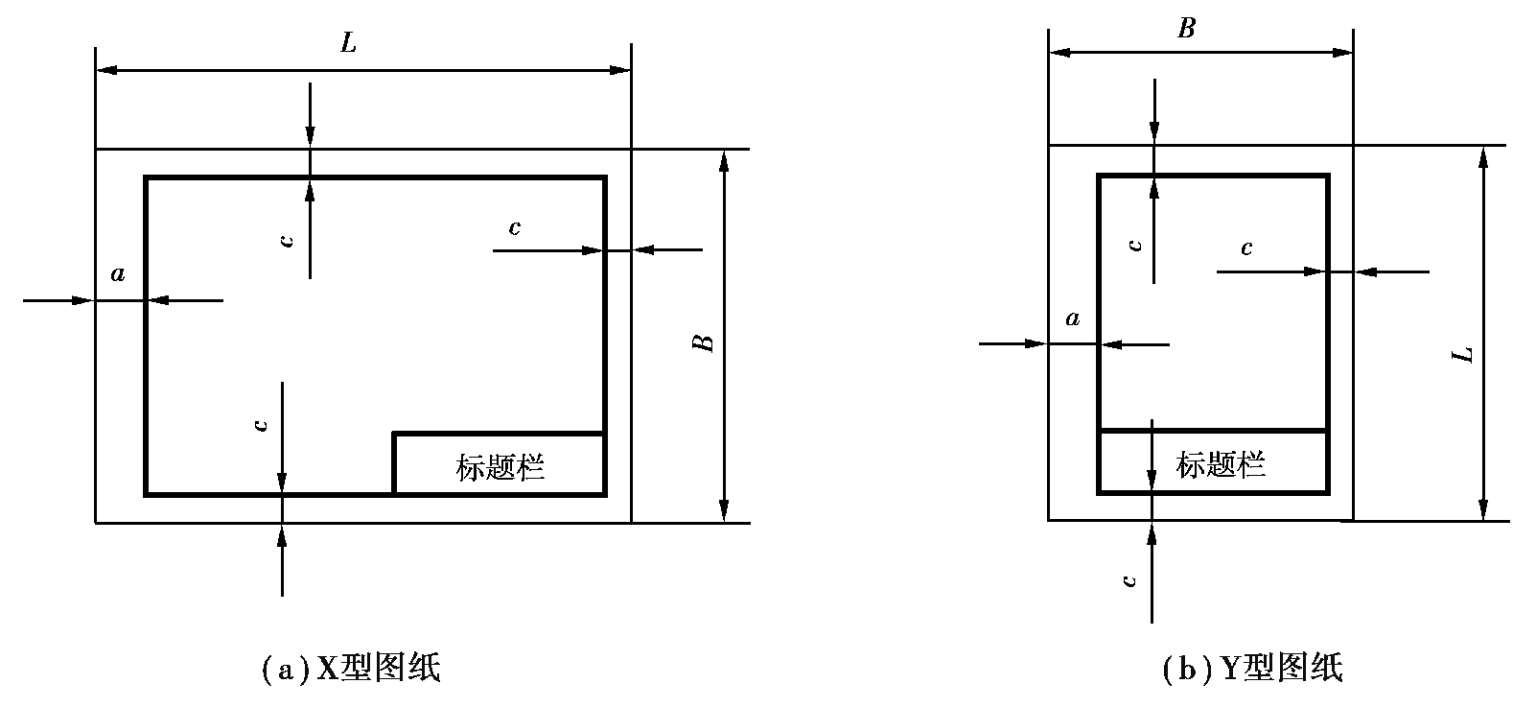

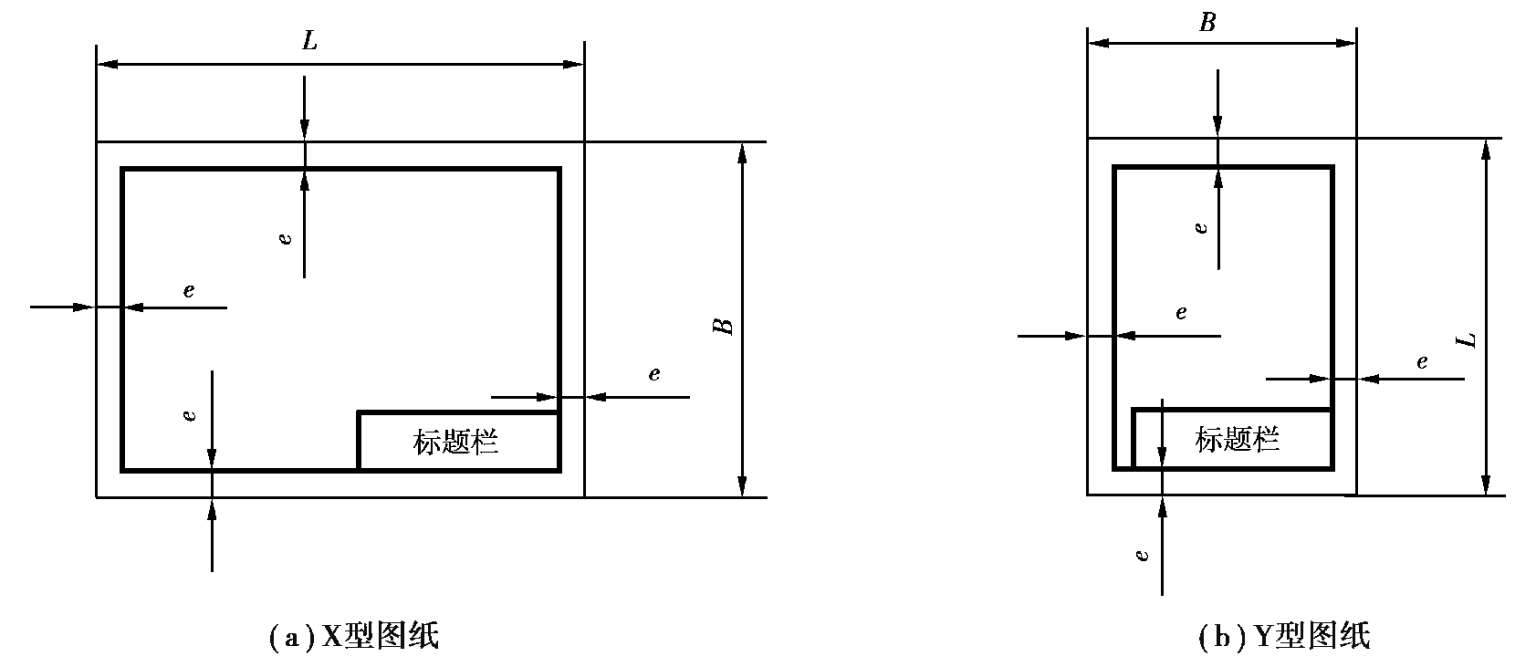

在图纸上必须用粗实线画出图框，其格式分为留有装订边（图1.1）和不留装订边（图1.2）两种，其周边尺寸按表1.1 确定。使用时，图纸可以横放（X型图纸），也可以竖放（Y型图纸）。
图1.1 留有装订边的图框格式
图1.2 不留装订边的图框格式
每一张图样都必须画出标题栏，以说明图样的名称、材料、图号、绘图人姓名、日期等，标题栏的位置应位于图纸的右下角。

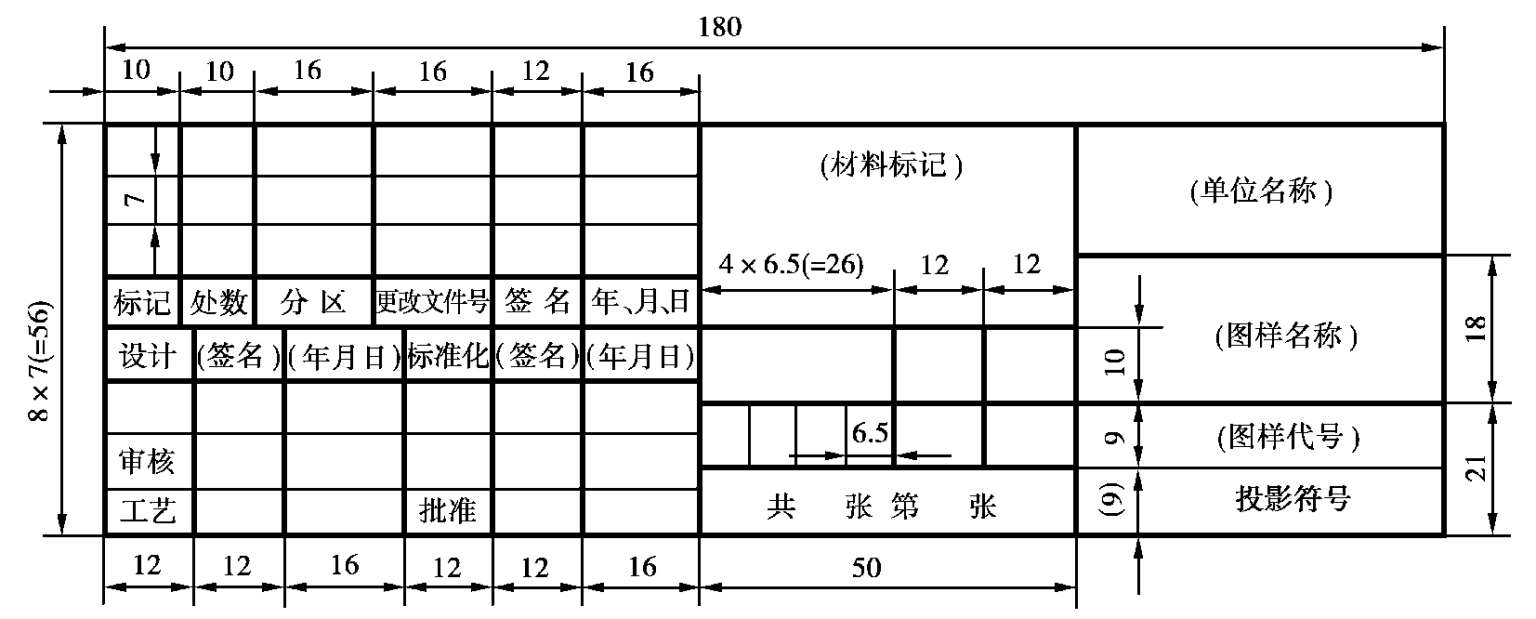

标题栏中的文字方向为看图方向。标题栏的格式、内容和尺寸在《技术制图标题栏》（GB/T 10609.1—2008）中已作了规定，其格式如图1.3 所示。本课程教学及作业中建议采用如图1.4 所示的简化标题栏。
图1.3 标题栏格式与尺寸

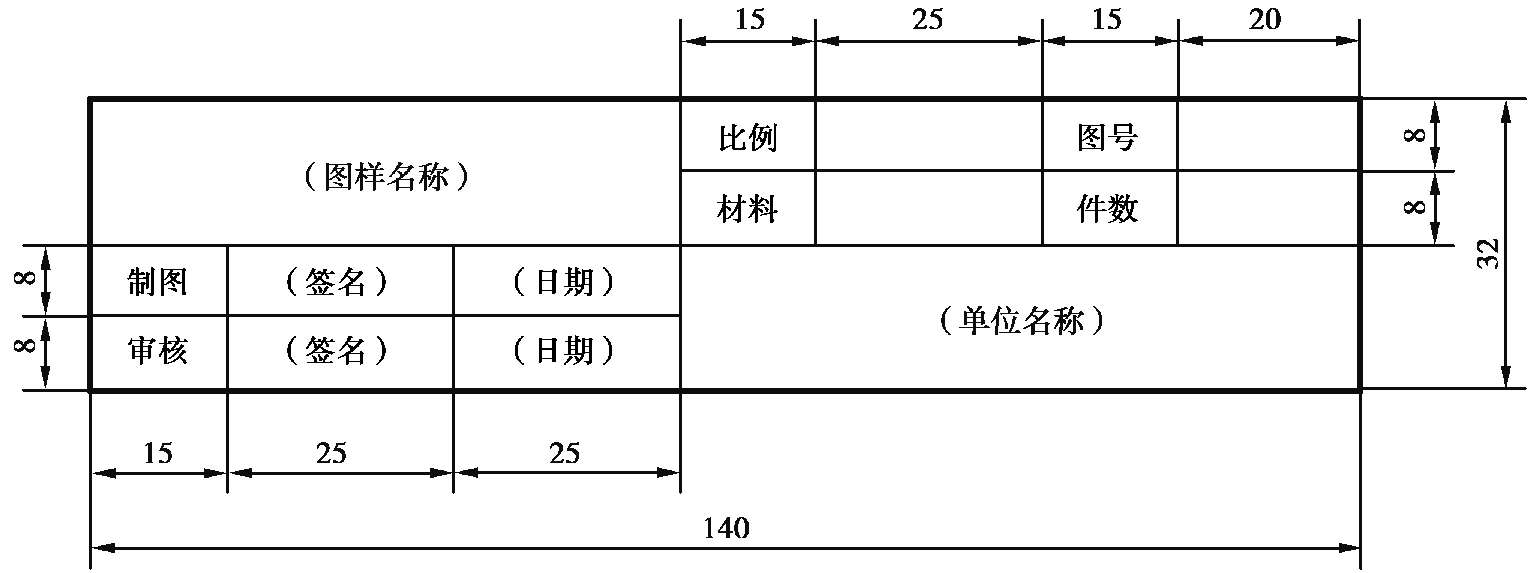

图1.4 简化标题栏格式与尺寸
比例是指图样中图形与其实物相应要素的线性尺寸之比。
绘制图样时，应尽量采用原值比例。若机件太大或太小需要按比例绘制图样时，应由表1.2 规定的系列中选择适当的比例。必要时允许选取表1.2 中带括号的比例。但应注意，无论采用何种绘图比例，标注尺寸时必须标注机件的实际尺寸。
绘制同一物体的各个视图应采用相同的比例，并在标题栏比例一栏中标明，但当某个视图采用不同的比例绘制时，必须另行标注。

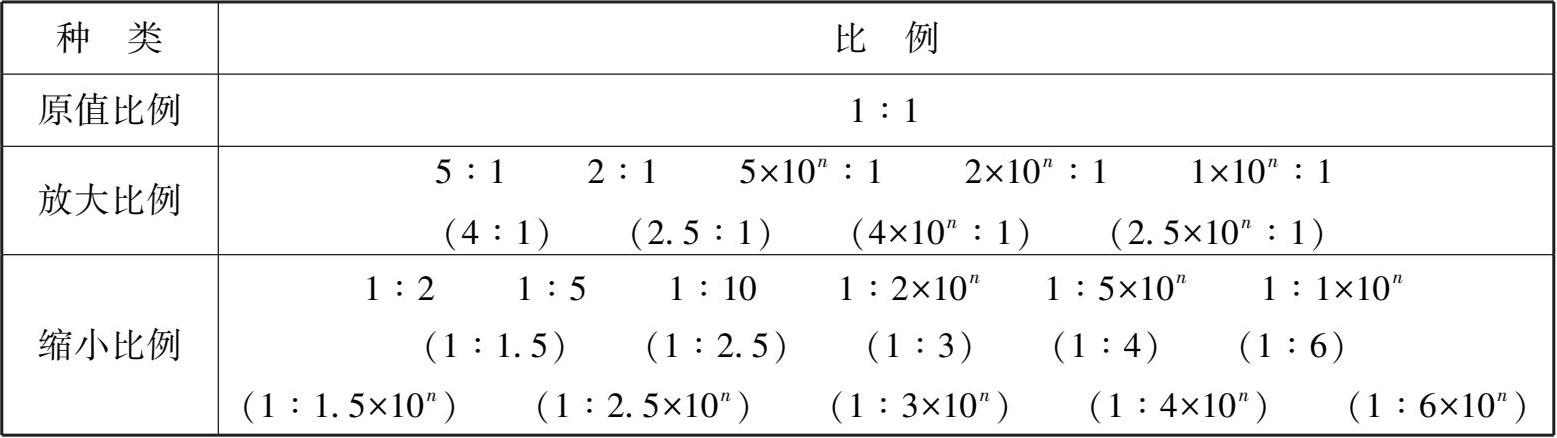

表1.2 比例示列
注：n为正整数。
在图样上除了表示机件形状的图形外，还要用文字和数字来说明机件的大小、技术要求和其他内容。
书写字体时必须做到字体工整、笔画清楚、间隔均匀、排列整齐。字体高度（用h表示，单位为mm）的公称尺寸系列为：1.8、2.5、3.5、5、7、10、14、20。如需要书写更大的字，其字体高度应按 2 的比率递增。字体高度代表字体的号数。

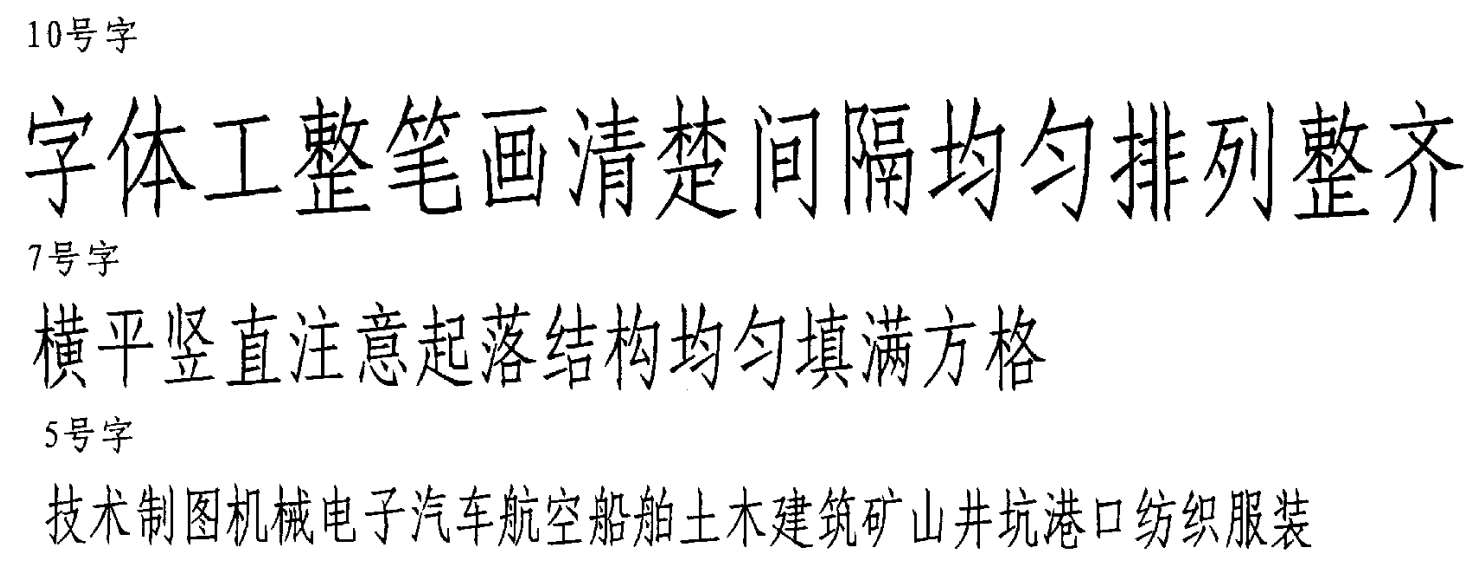

汉字应写成长仿宋体，并采用国家正式公布推行的简化字。汉字高度h应不小于3.5 mm，其字宽一般为字高的 2/3。长仿宋体汉字示例如图1.5 所示。
图1.5 长仿宋字体示例
字母和数字分A型和B型。A型字体的笔画宽度d为字高h的 1/14，B型字体的笔画宽度d为字高h的 1/10。同一图样上，只允许选用一种类型的字体。字母和数字可写成斜体或直体。斜体字字头向右倾斜，与水平基准线成 75°。图1.6 为A型斜体拉丁字母和A型斜体数字示例。
（a）A型斜体拉丁字母示例

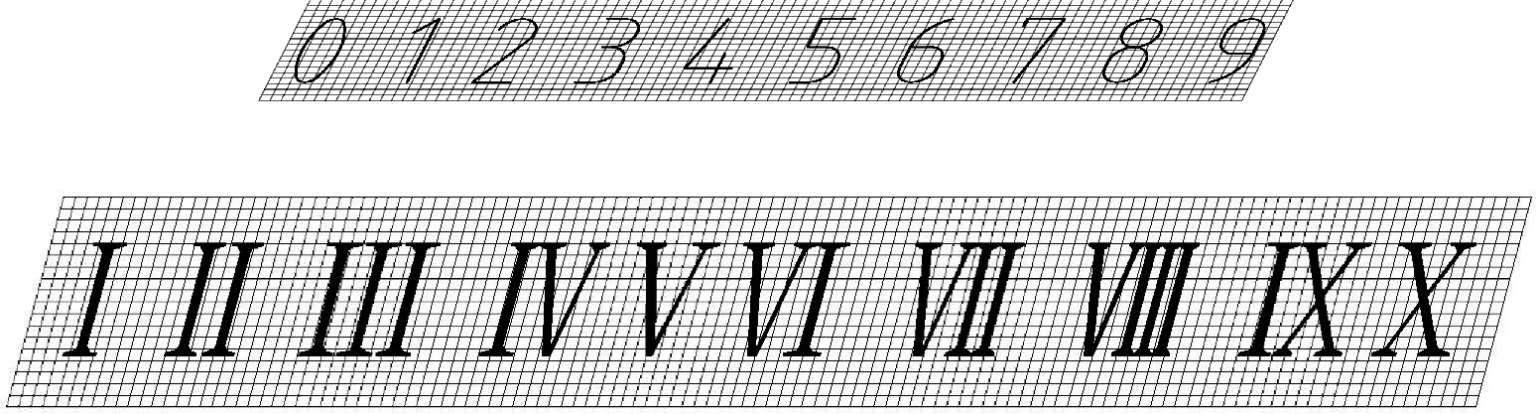

（b）A型斜体数字示例
图1.6 斜体拉丁字母和数字示例
图样是用各种图线绘制出来的，我国现行的图线标准为《机械制图 图样画法图线》（GB/T 4457.4—2002）和《技术制图 图线》（GB/T 17450—1998）。绘制机械图样时，在不违背GB/T 17450 的前提下，继续贯彻GB/T 4457.4 中的有关规定。
各种图线的名称、形式、代号及在图上的一般应用见表1.3，应用示例如图1.7 所示。

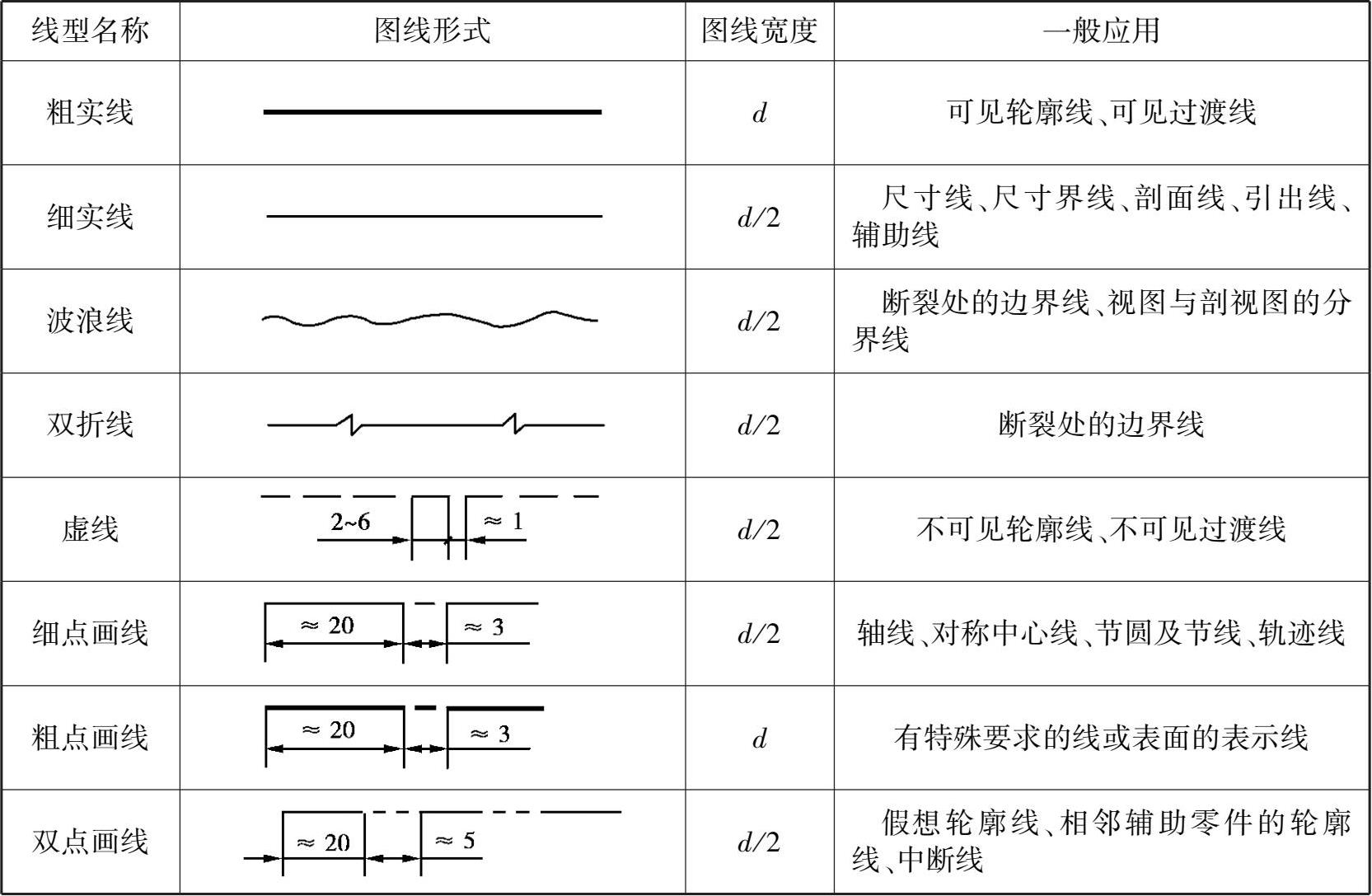

表1.3 图线
图线分为粗、细两种。粗线的宽度d应按图的大小和复杂程度，在 0.5~2 mm中选择，一般常用 0.7 mm或 0.5 mm的宽度。细线宽度约为d/2。图线宽度的推荐系列为：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm。
图1.7 图线应用示例
图1.7
①同一图样中，同类图线的宽度应基本一致。虚线、点画线和双点画线的线段长度和间隔应各自大致相等，一般在图样中要显得匀称协调，建议采用表1.3 的图线形式。
②两条平行线（包括剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于 0.7 mm。
③点画线和双点画线的首末两端应是线段而不是短画。
④绘制圆的对称中心线（简称“中心线”）时，圆心应为线段的交点。
⑤在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替。
⑥轴线、对称中心线和作为中断线的双点画线，应超出轮廓线 2~5 mm。
⑦点画线、虚线及其他图线之间，各自或互相相交时都应在线段处相交，不应有空隙。
⑧当虚线处于粗实线的延长线上时，粗实线应画到分界点，而虚线应留有空隙。当虚线圆弧和虚线直线相切时，虚线圆弧的线段应画到切点，而虚线直线留空隙。

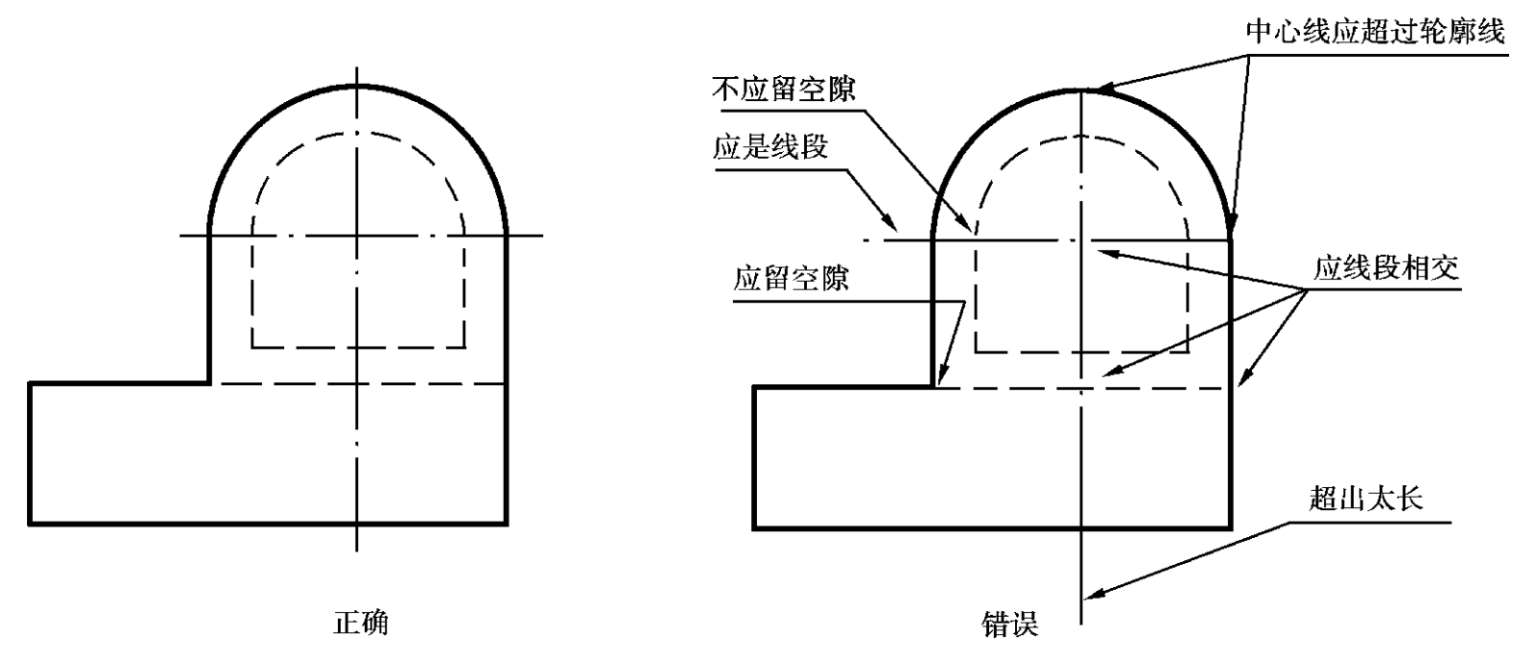

图1.8 为线段画法的正误对照。
图形只能表达机件的形状，而机件的大小必须通过标注尺寸才能确定。国标中对尺寸标注的基本方法作了一系列规定，下面对《机械制图尺寸注法》（GB/T 4458.4—2003）和《技术制图简化表示法第 2 部分：尺寸注法》（GB/T 16675.2—2012）中的一些基本内容加以介绍。
①机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
②图样中（包括技术要求和其他说明）的尺寸，以毫米（mm）为单位时，无须标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
图1.8 图线画法正误对照
③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
④机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

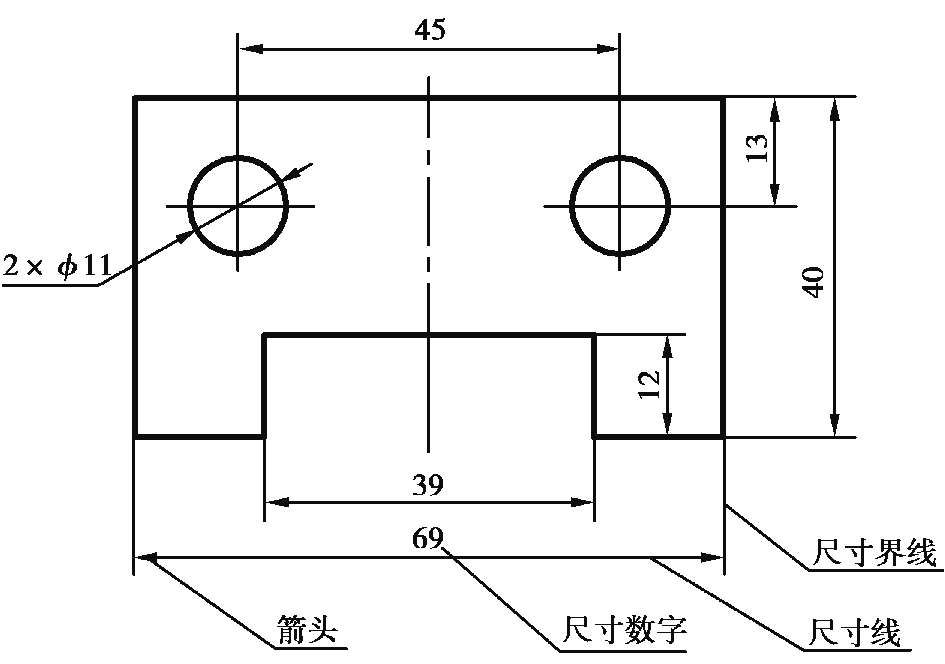

一个完整的尺寸由尺寸数字、尺寸线、尺寸界线及表示尺寸线终端的箭头或斜线四个要素组成，如图1.9 所示。
图1.9 尺寸的组成及标注示例
1）尺寸数字
尺寸数字按标准字体书写，且同一张图纸上的字号要一致。尺寸数字在遇到图线时，须将图线断开。如果图线断开影响图形表达时，须调整尺寸标注的位置。
2）尺寸线
尺寸线用细实线绘制。一般情况下，尺寸线不能用其他图线代替，也不能与其他图线重合或画在其他图线的延长线上，并应尽量避免尺寸线之间及尺寸线和尺寸界线之间相交。
3）尺寸界线
尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线、对称中心线作尺寸界线。尺寸界线要超出尺寸线终端 2~3 mm。
4）尺寸终端
尺寸线的终端有两种形式：箭头和斜线。箭头适用于各种类型的图样，斜线只适用于尺寸线与尺寸界线垂直的情况。当尺寸线与尺寸界线垂直时，同一张图中只能采用一种尺寸终端的形式。无论何种情况，圆的直径或圆弧的半径尺寸线终端应画成箭头，不能采用斜线形式。机械图多采用箭头形式。同一张图上箭头（或斜线）大小要一致。

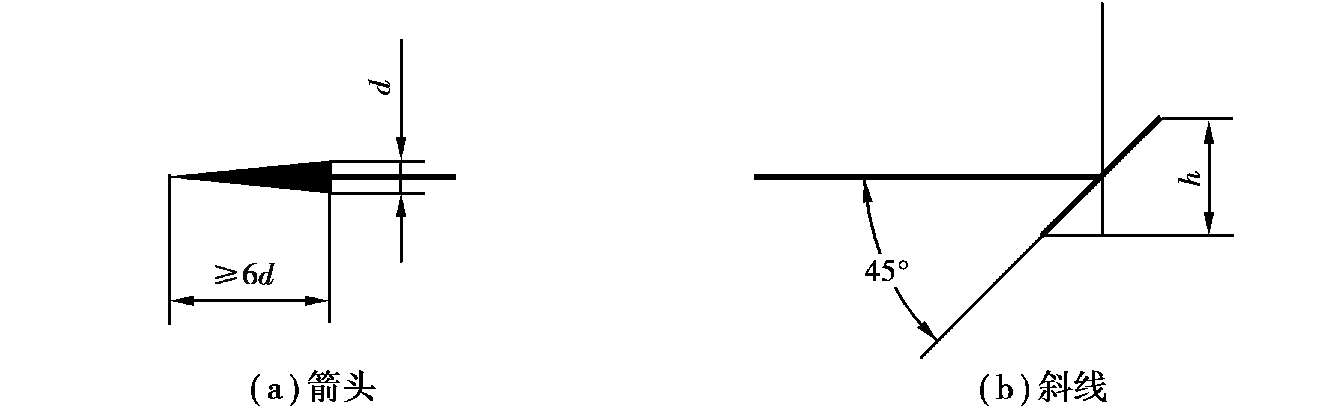

图1.10 为尺寸终端两种形式的画法，图中d为粗实线宽度，h为字体高度。
图1.10 尺寸终端的两种形式
常见的各类尺寸的注法见表1.4。

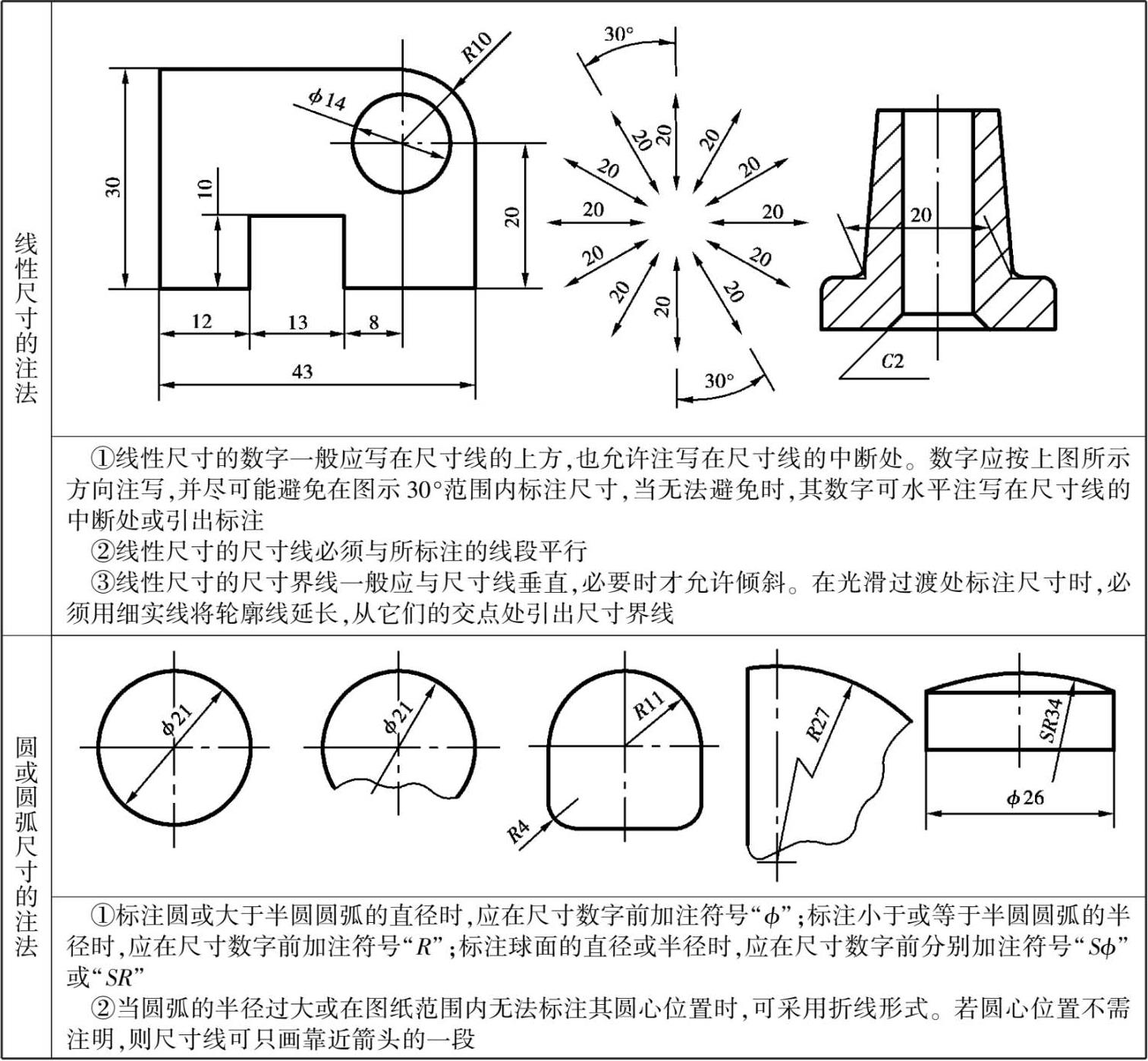

表1.4 各类尺寸的注法

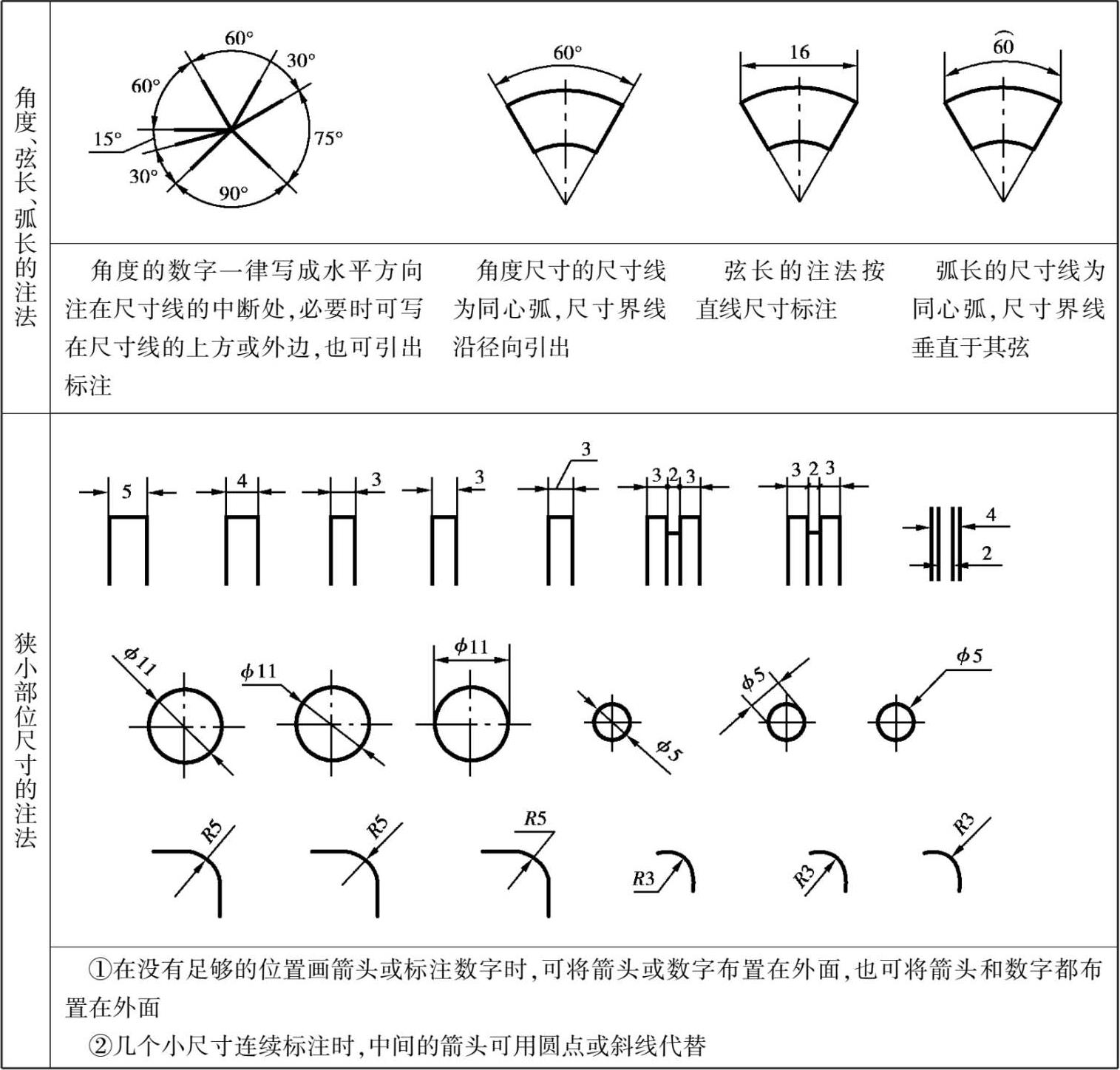

续表
