ZB-项目准备篇

ZB-1项目一 建模环境设置

ZB-1-1任务一 项目信息设置

ZB-1-1.1 输入工程概况

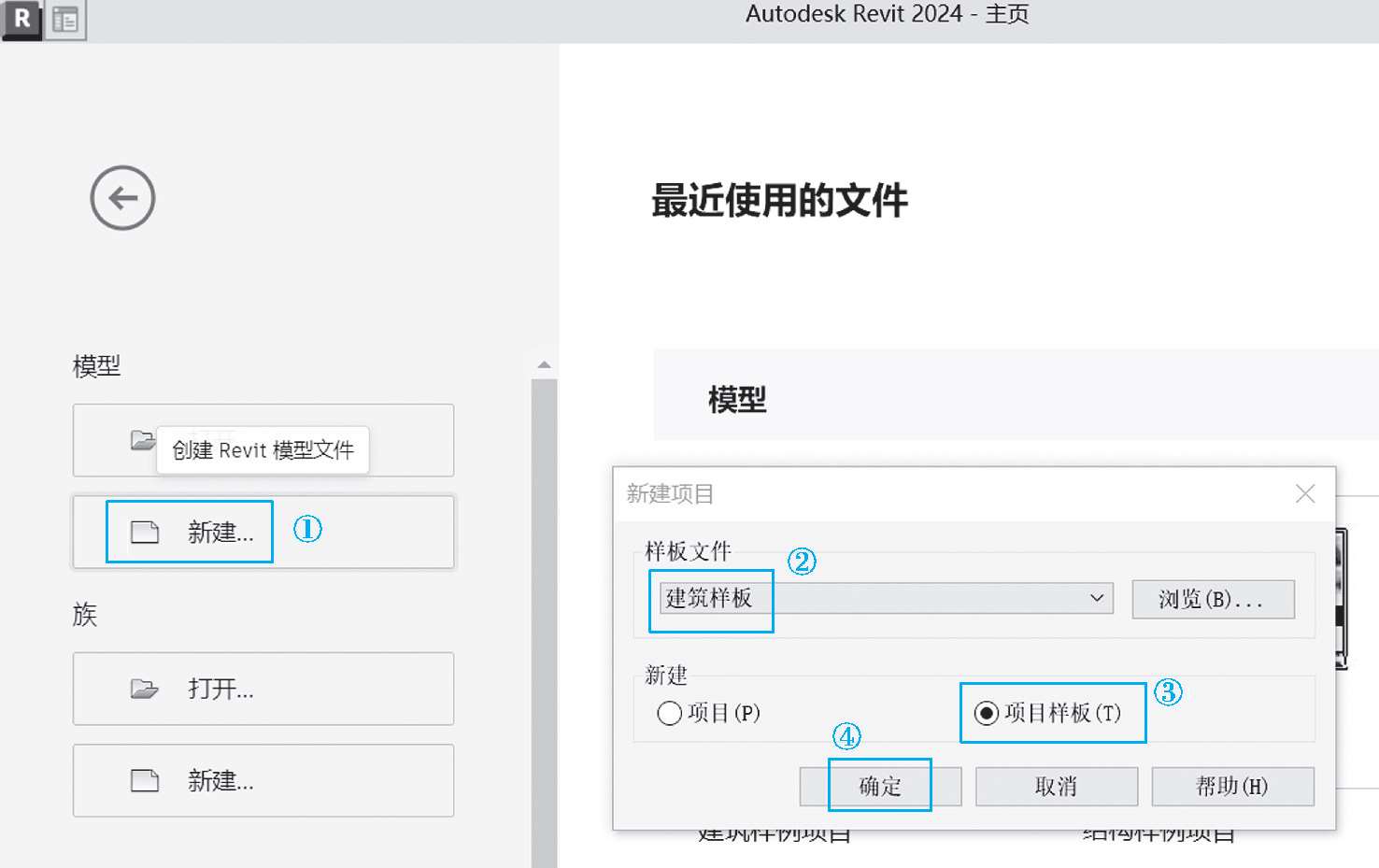

01 启动Revit 2024，单击“新建”，选择“建筑样板”，如图ZB1-1.1所示。

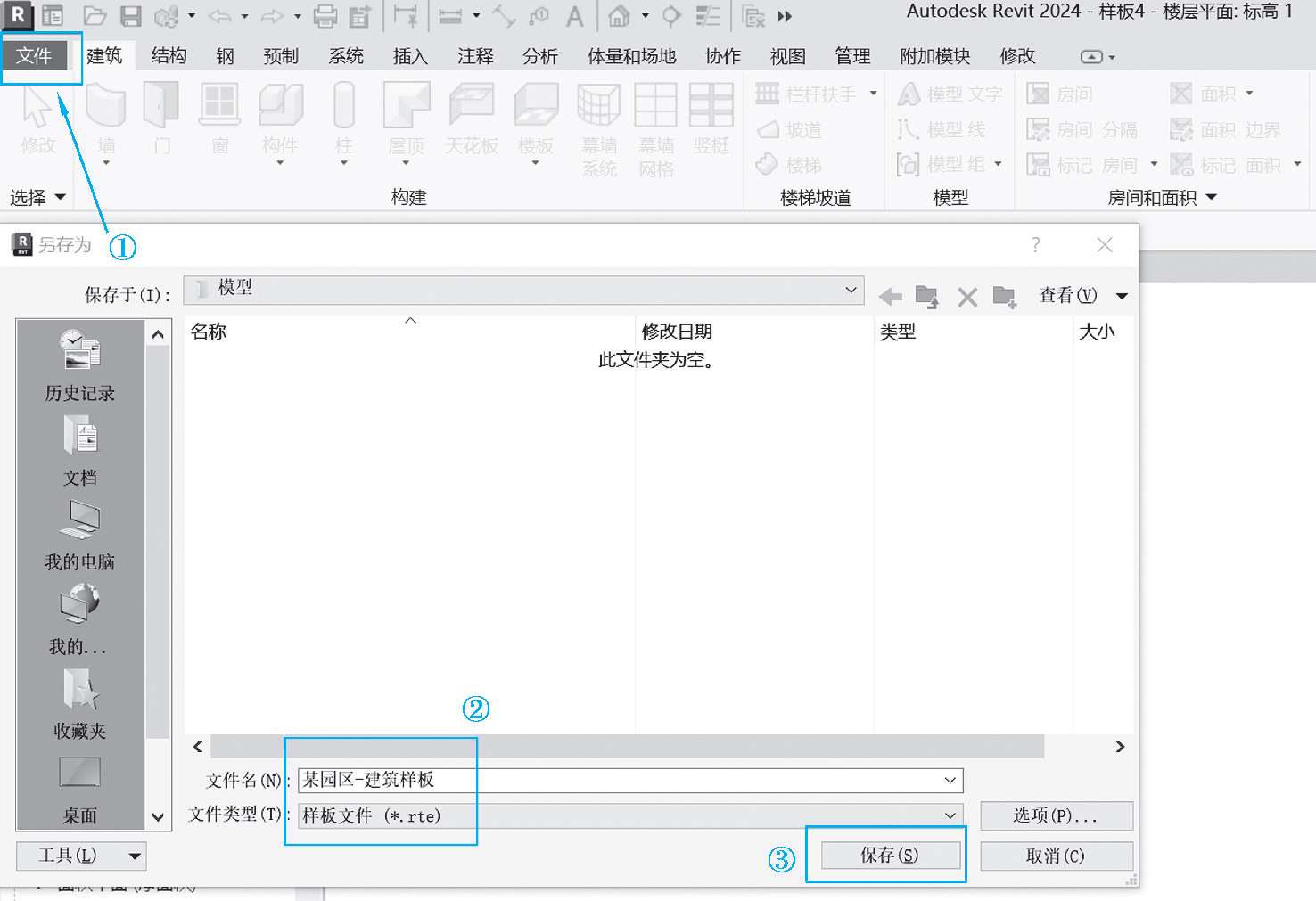

02 创建完成后，按快捷键“Ctrl+S”或单击标题栏“文件”→“保存”，保存为“某园区-建筑样板. rte”，如图ZB1-1.2所示。

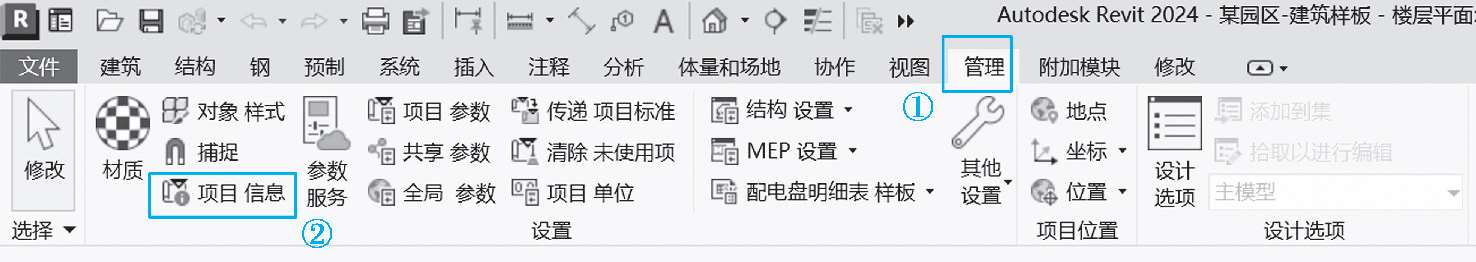

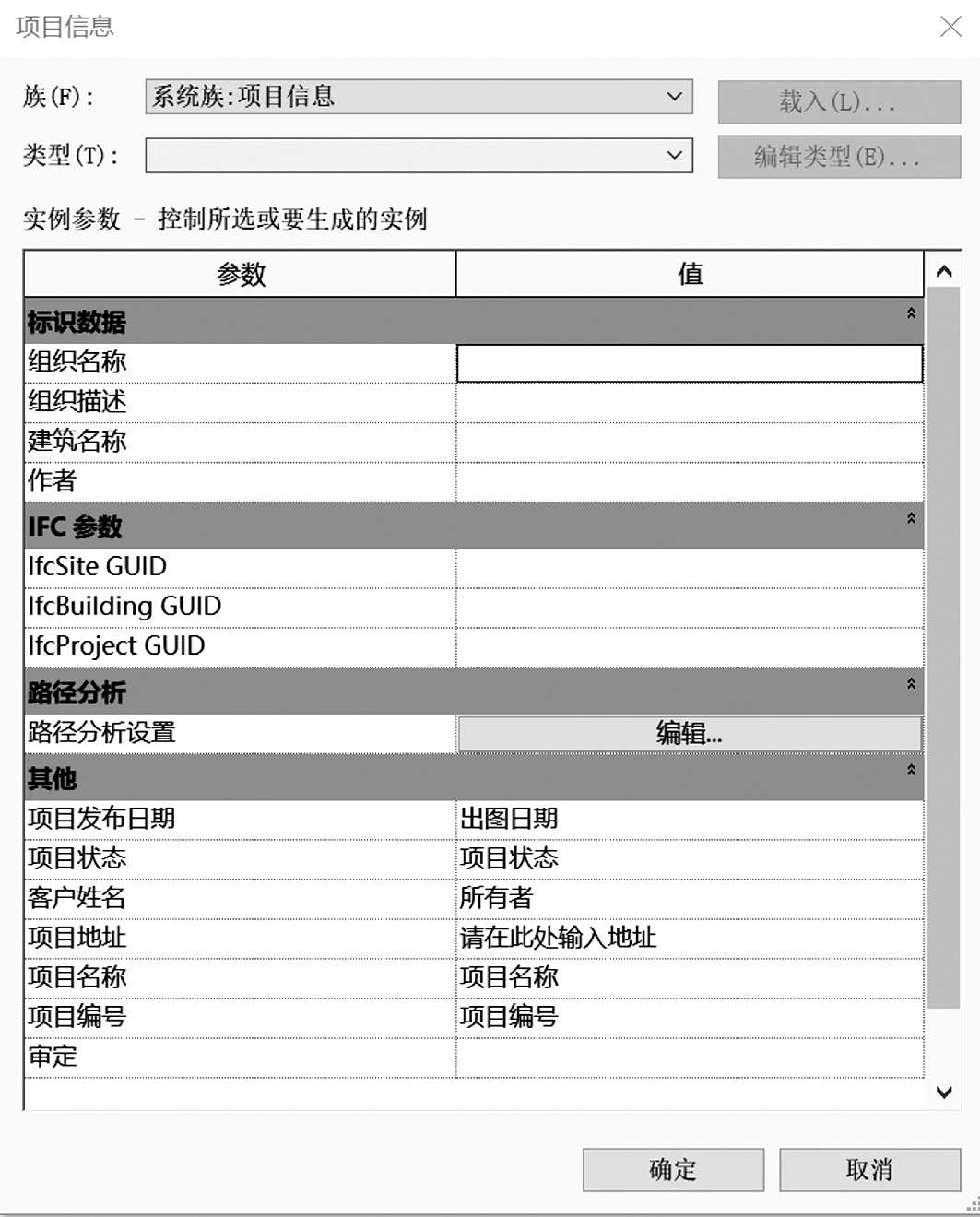

03 单击标题栏“管理”，在“管理”选项卡中选择“项目信息”，如图ZB1-1.3所示；弹出“项目信息”对话框，如图ZB1-1.4所示，可根据工程项目实际情况进行修改输入。

04 按快捷键“Ctrl+S”或单击标题栏“文件”→“保存”，保存为“某园区-建筑样板. rte”。

ZB-1-1.2 设置建模环境

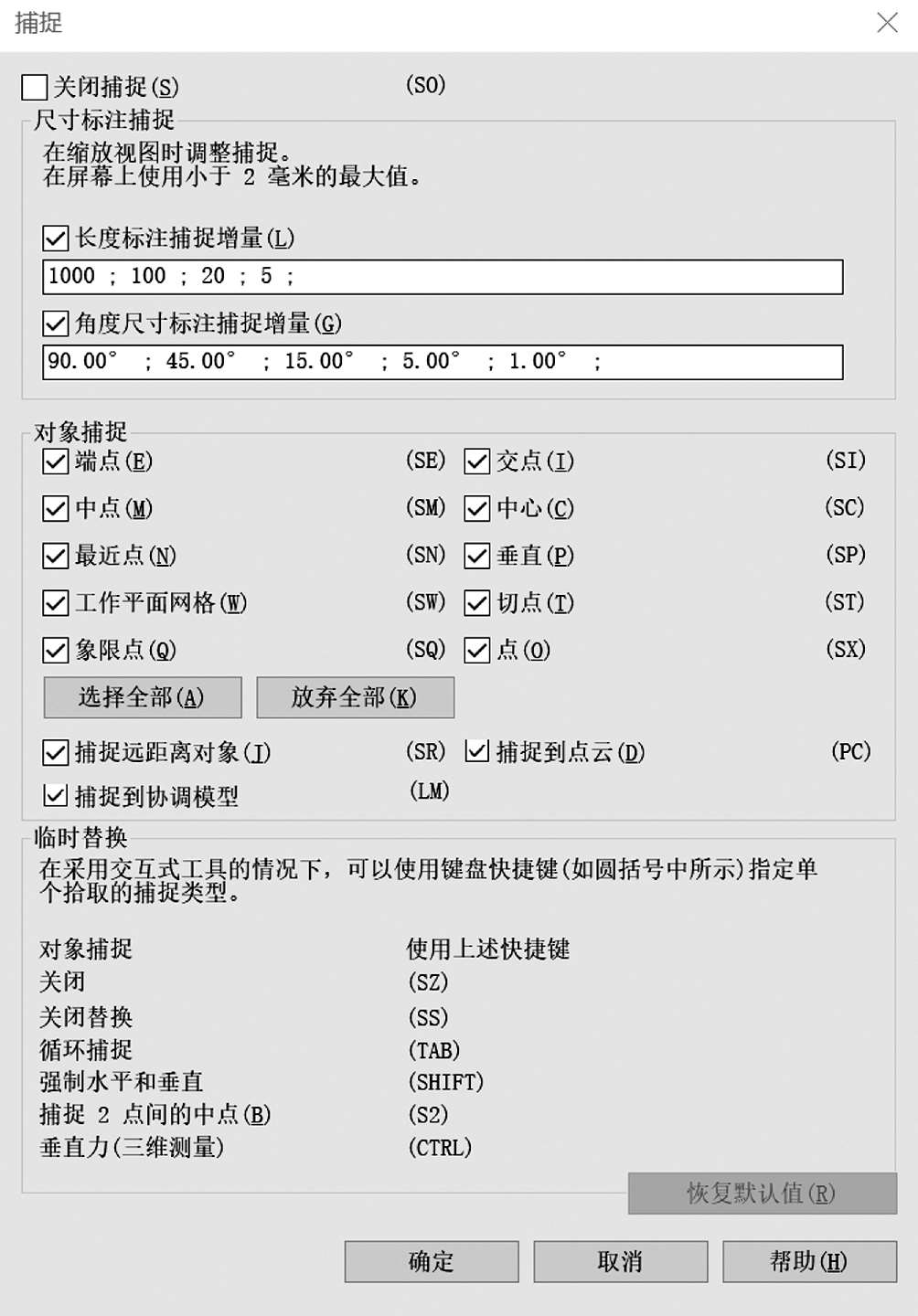

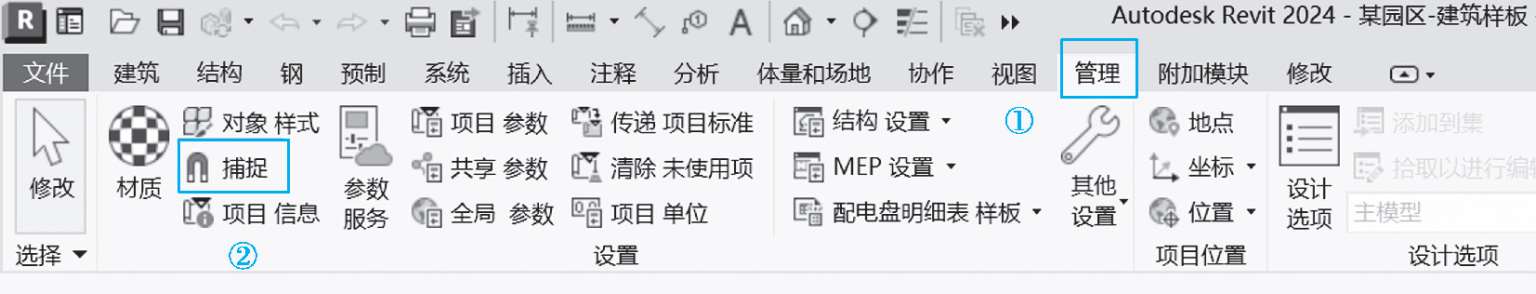

01 在“管理”选项卡中选择“捕捉”，如图ZB1-1.5所示；弹出“捕捉”对话框，如图ZB11.6，可根据需要修改捕捉设置。

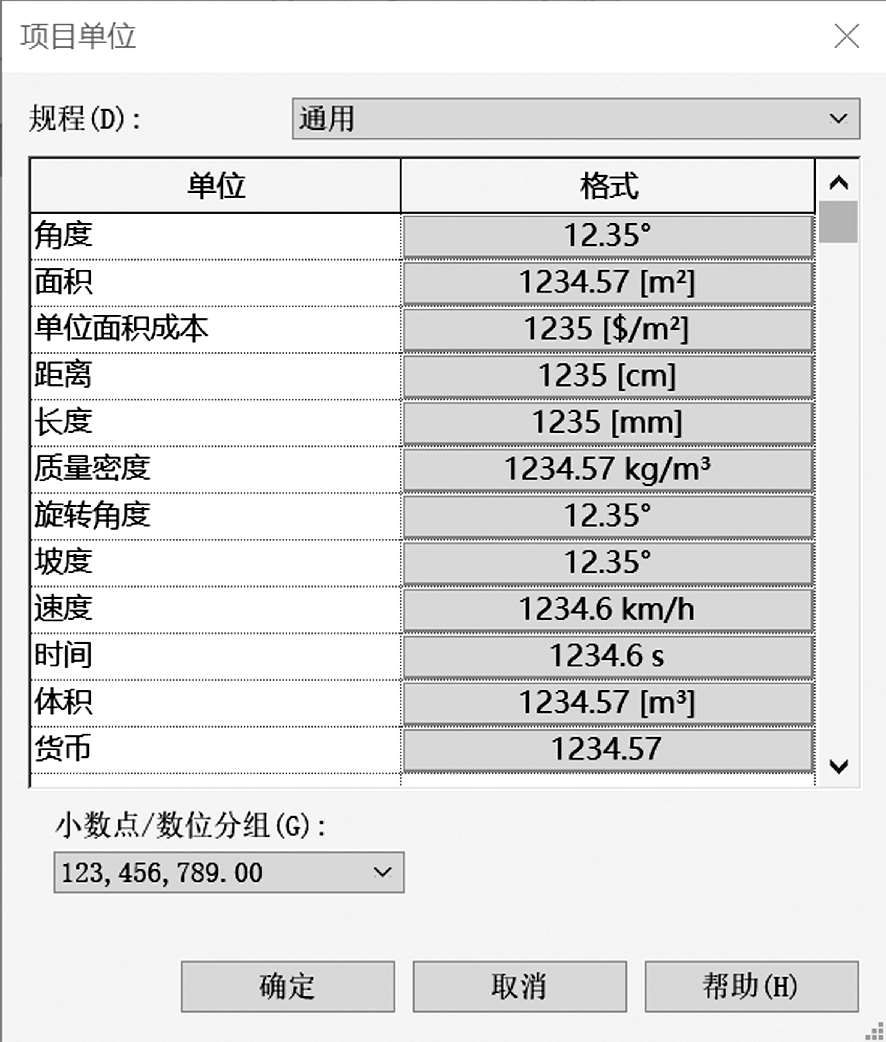

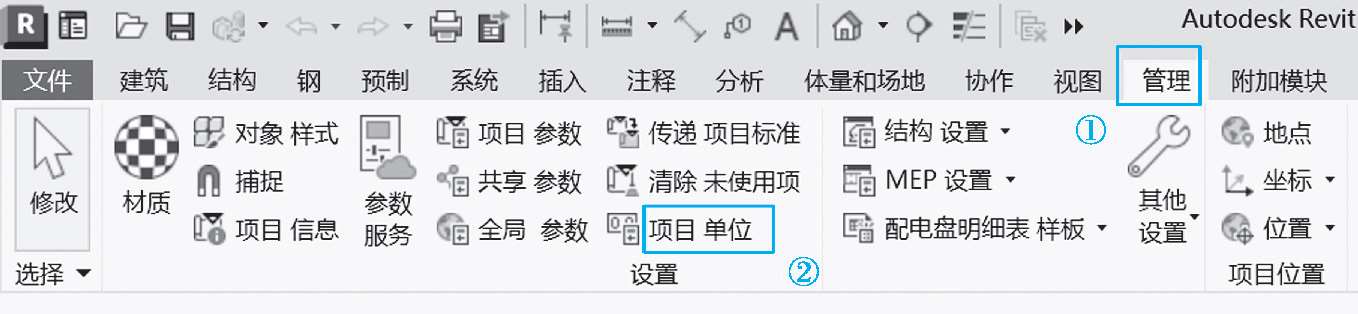

02 在“管理”选项卡中选择“项目单位”，如图ZB1-1.7所示；弹出“项目单位”对话框，如图ZB1-1.8所示，可根据需要修改设置。

03 按快捷键“Ctrl+S”或单击标题栏“文件”→“保存”，保存为“某园区-建筑样板. rte”。

ZB-2项目二 创建标高轴网

ZB-2-1任务一 创建标高轴网

ZB-2-1.1 创建标高

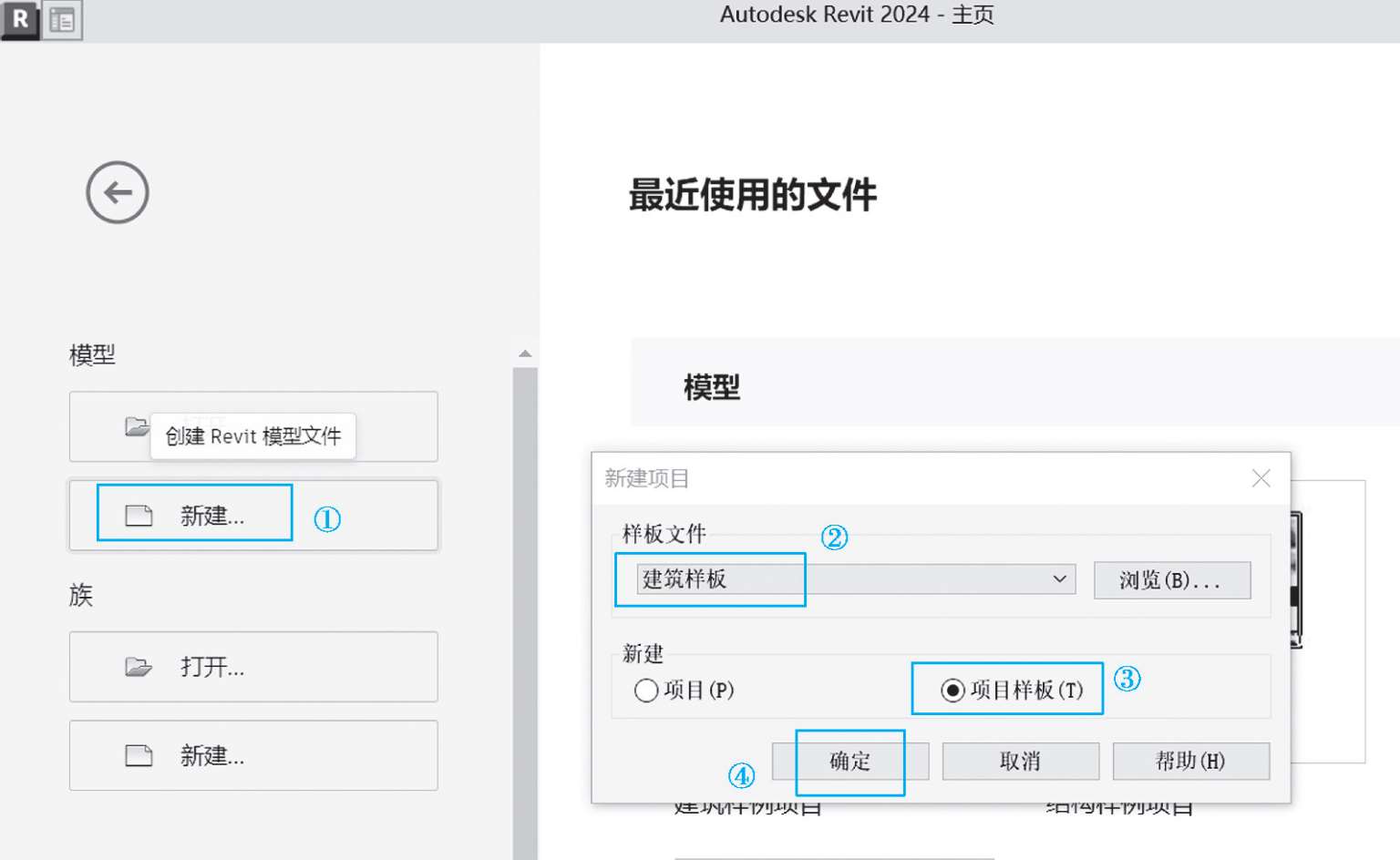

01 启动Revit 2024，单击“新建”，选择“建筑样板”，如图ZB2-1.1所示。

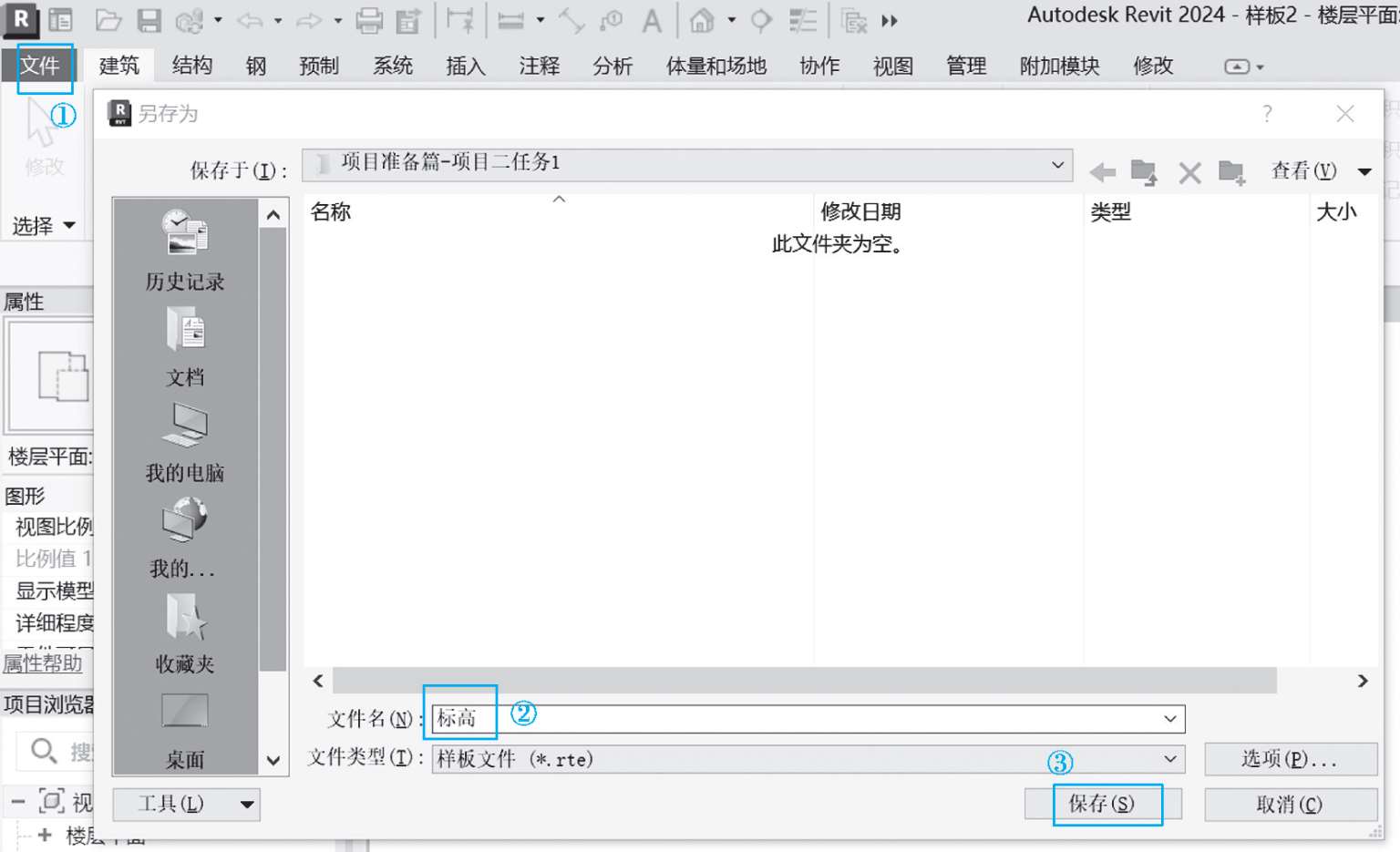

02 创建完成后，按快捷键“Ctrl +S”或单击标题栏“文件”→“保存”，保存为“标高.rte”，如图ZB2-1.2所示。

03 双击“项目浏览器”中“立面”→“南”，切换视图到南立面，如图ZB2-1.3所示。

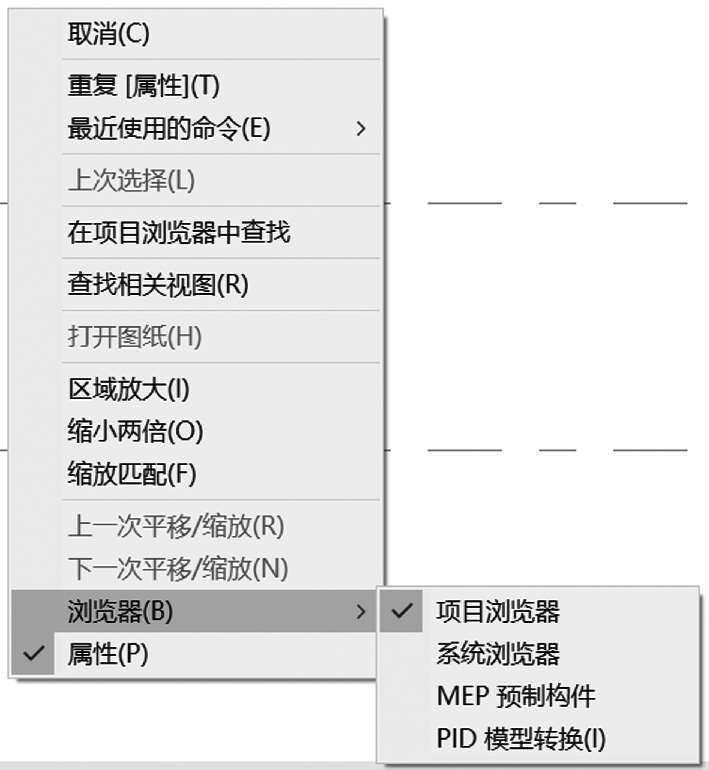

提示：“项目浏览器”及“属性”面板可以用鼠标右键单击操作区域空白处勾选调用，如图ZB2-1.4所示；使用快捷键“Ctrl+1”可以切换“属性”面板。

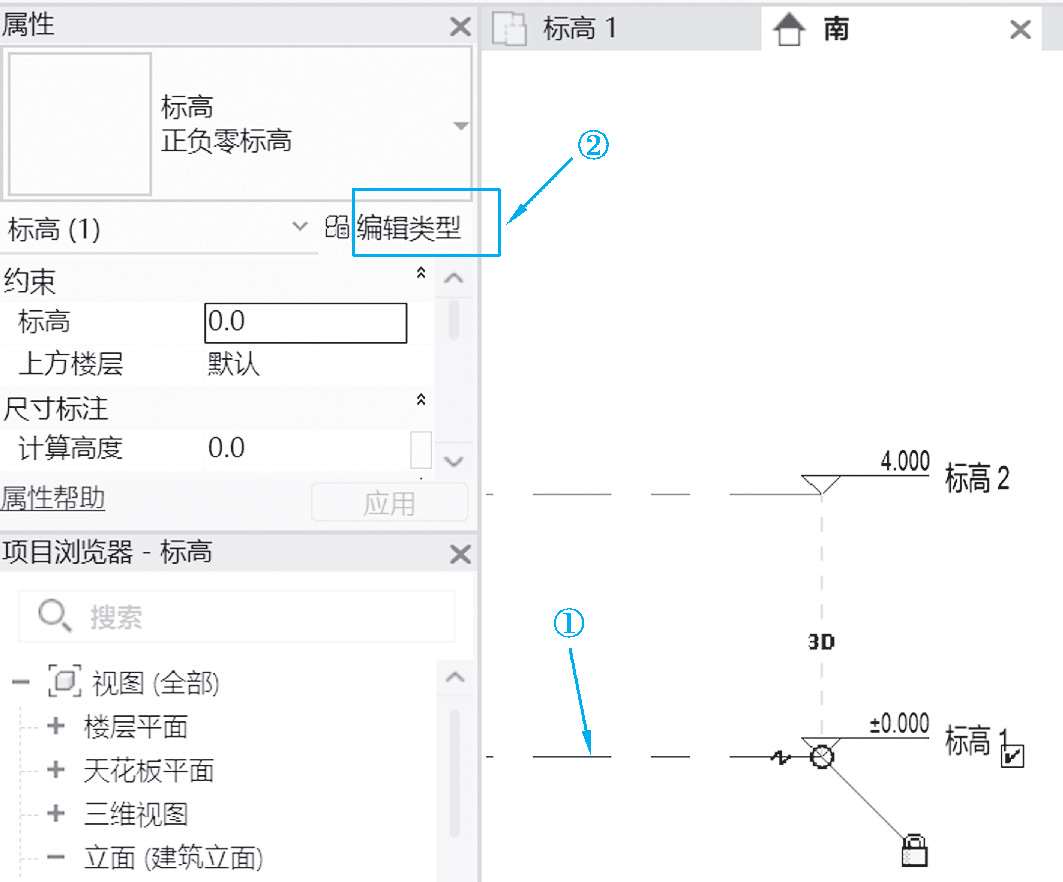

04 选中“标高1”基线，单击“属性”面板“编辑类型”，如图ZB2-1.5所示。

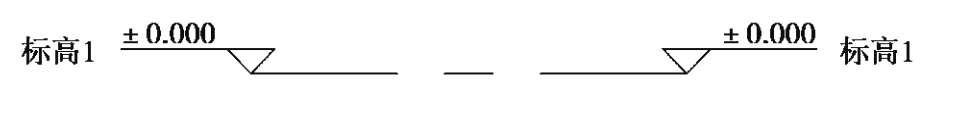

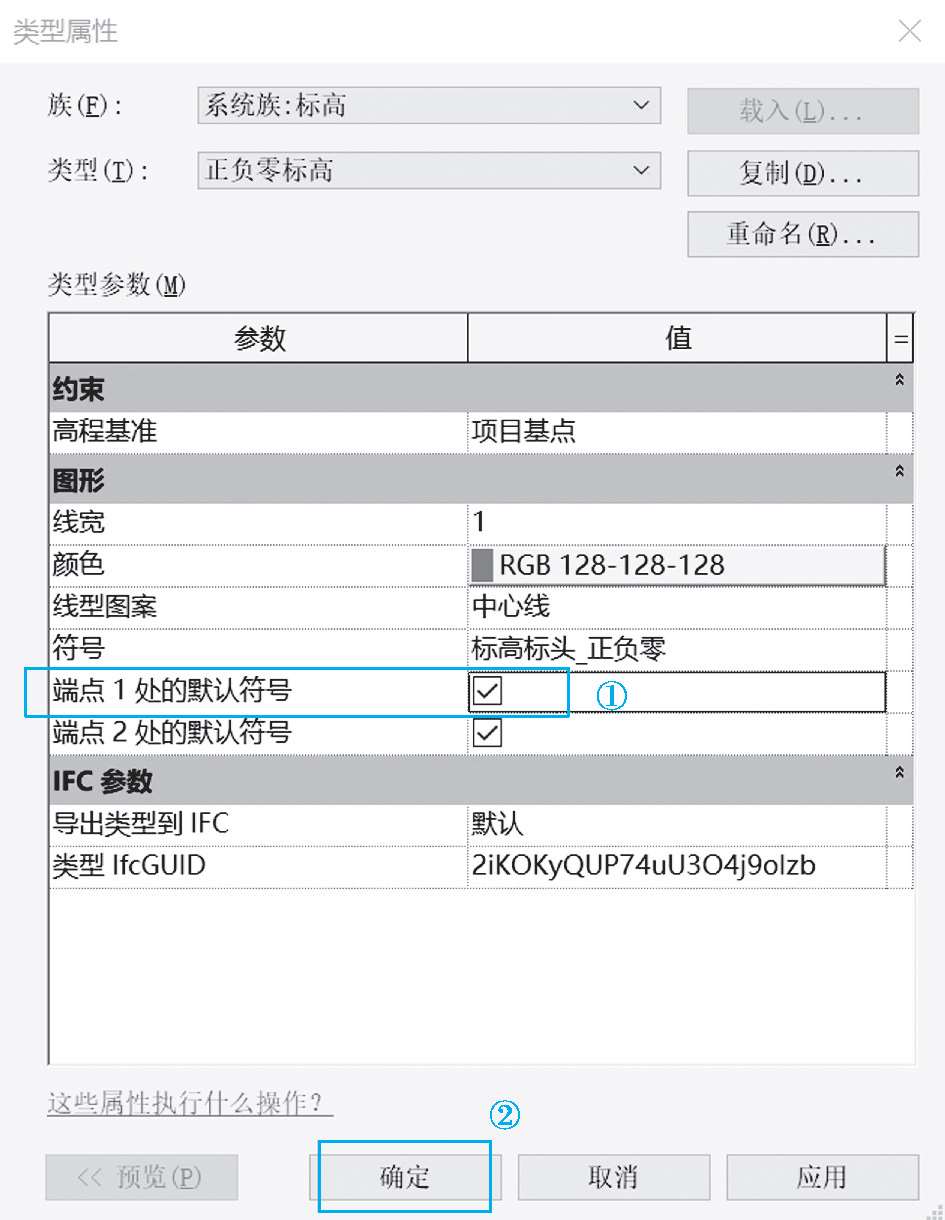

在弹出的“类型属性”对话框中，勾选“端点1”处的“□”，如图ZB2-1.6所示；完成对正负零标高的设置，使其标高基准线两侧均显示标高名称，如图ZB2-1.7所示。

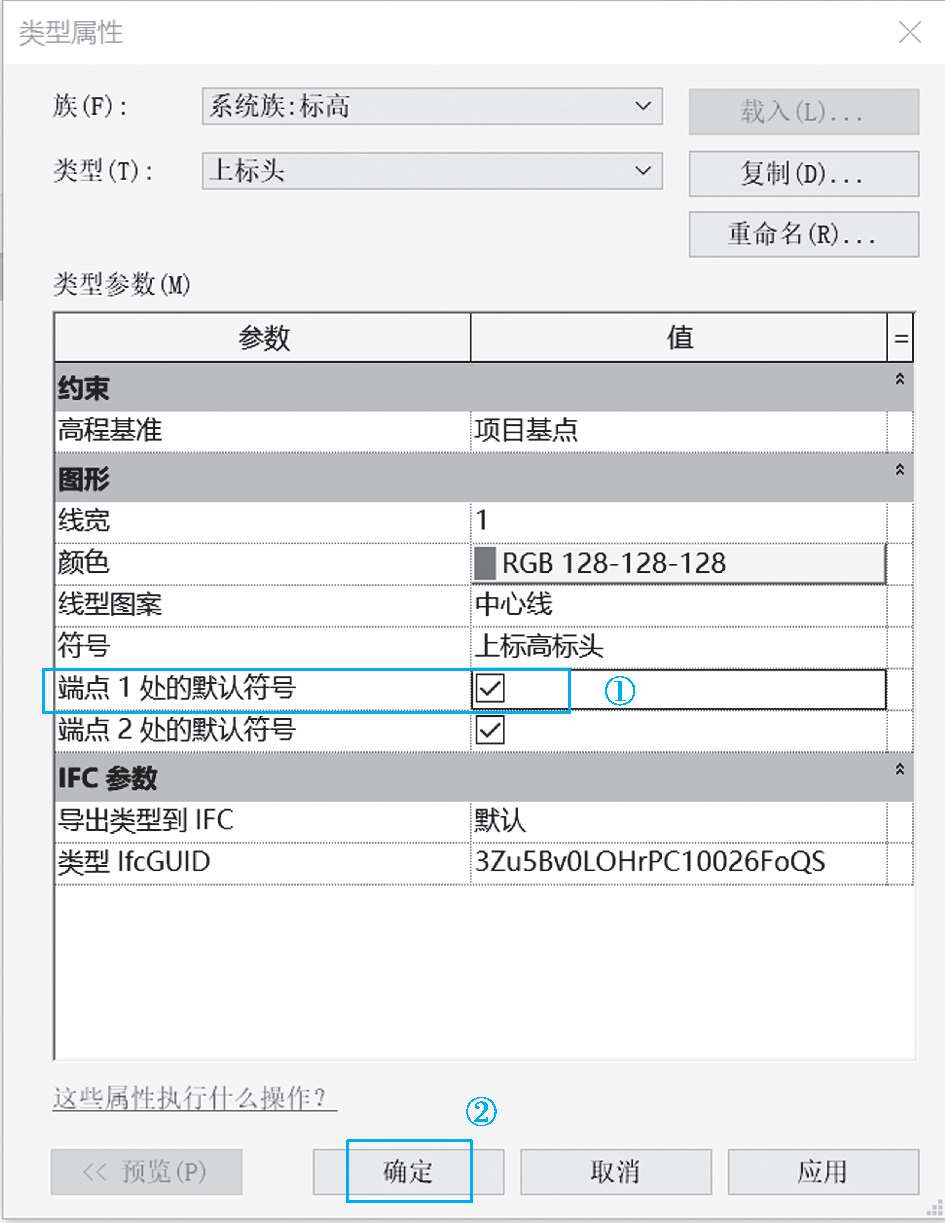

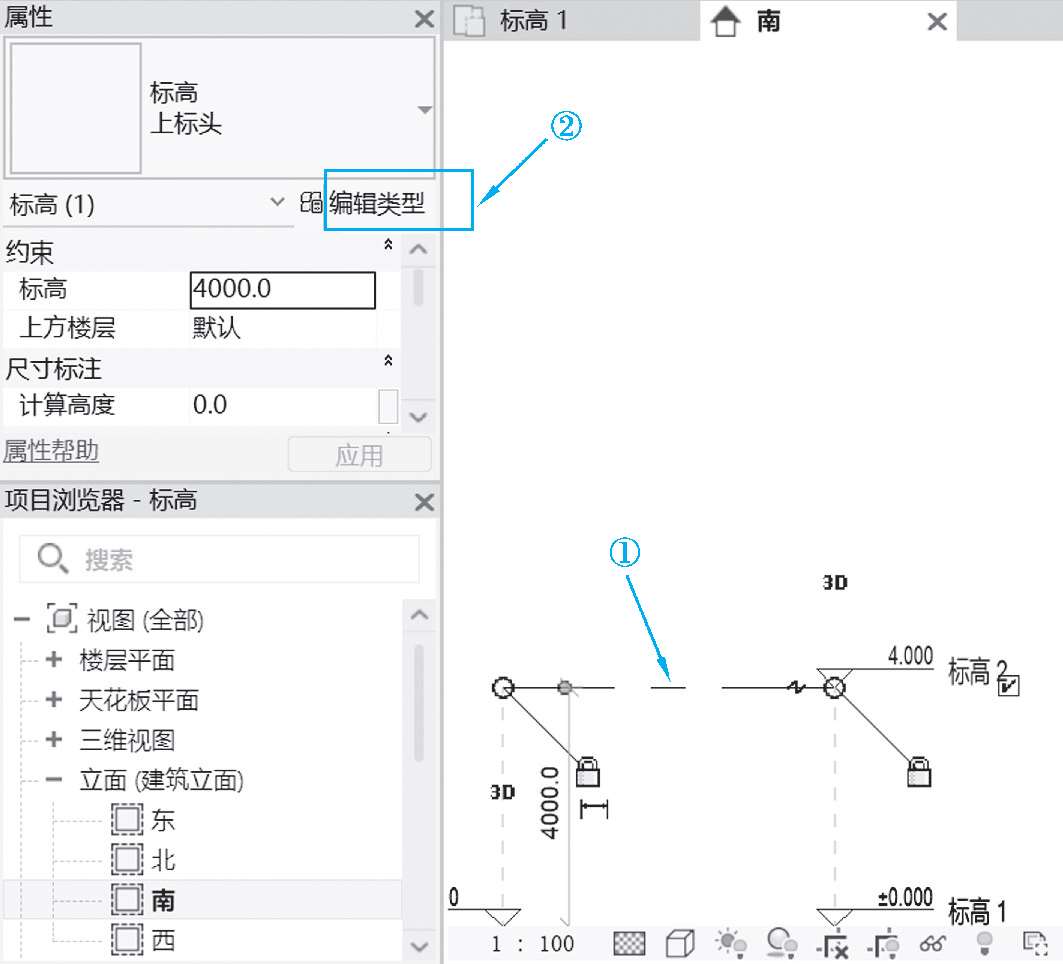

同理，选中“标高2”基线，单击“属性”面板“编辑类型”，如图ZB2-1.8所示；在弹出的“类型属性”对话框中，勾选“端点1”处的“□”，如图ZB2-1.9所示；完成对上标头的设置，使其标高基准线两侧均显示标高名称，如图ZB2-1.10所示。

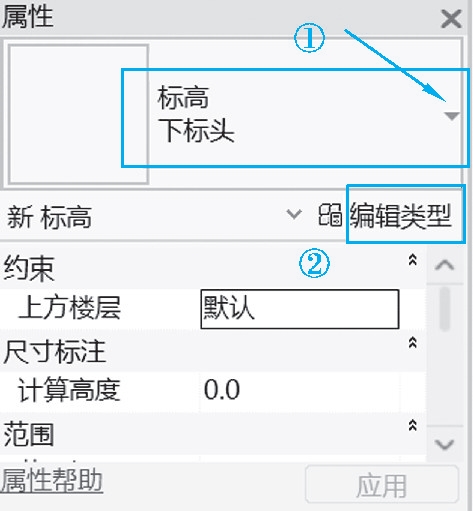

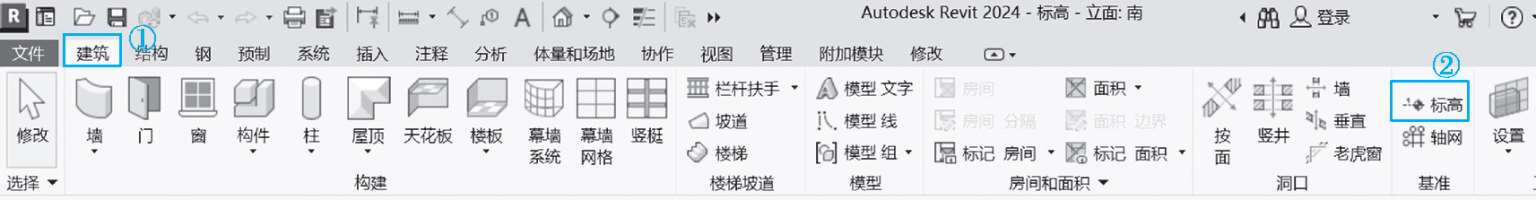

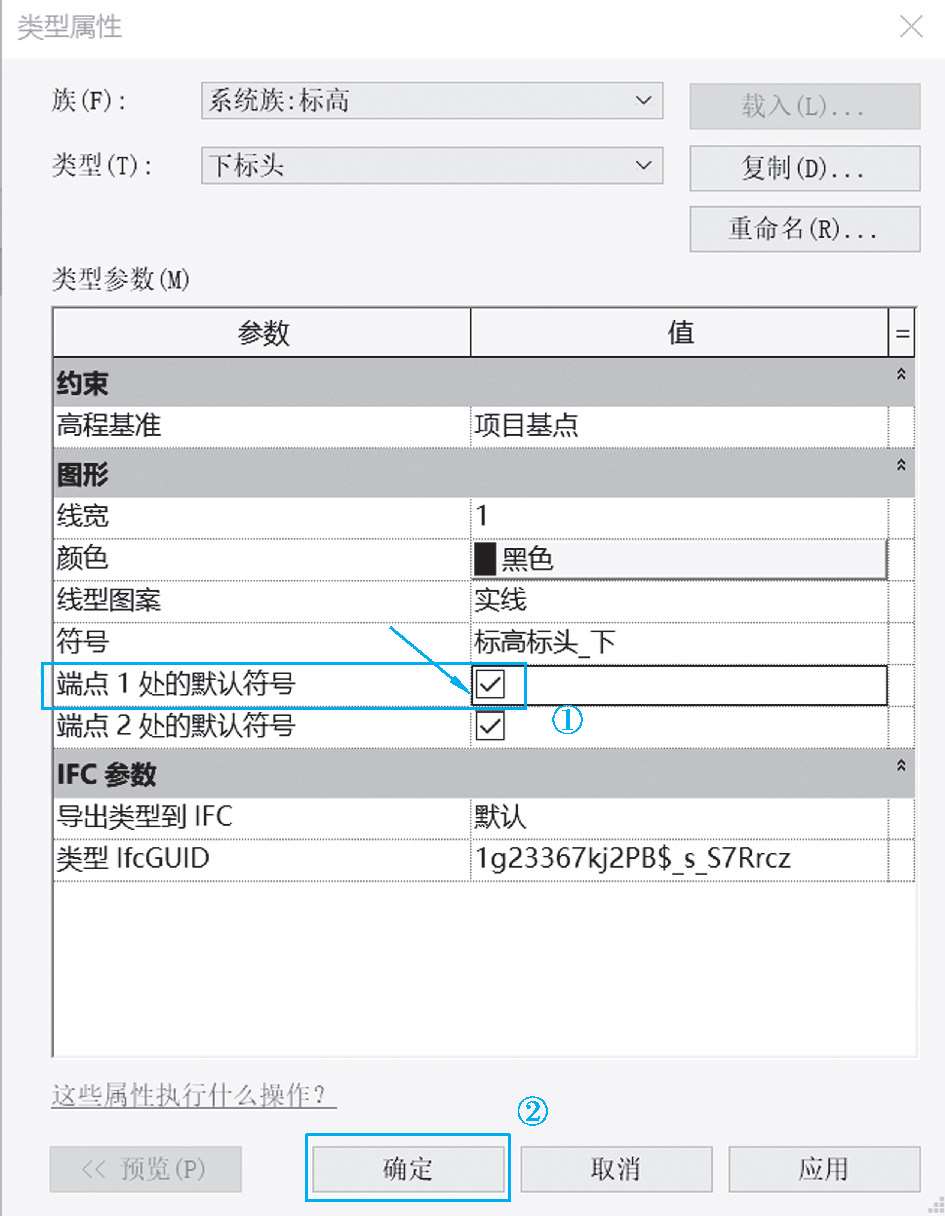

05 单击“建筑”标题栏下的“标高”，如图ZB2-1.11所示；在“属性”面板中选择“下标头”，单击“编辑类型”，如图ZB2-1.12所示。

编辑类型设置，如图ZB2-1.13所示。

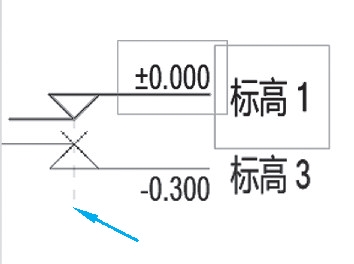

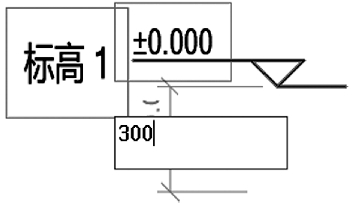

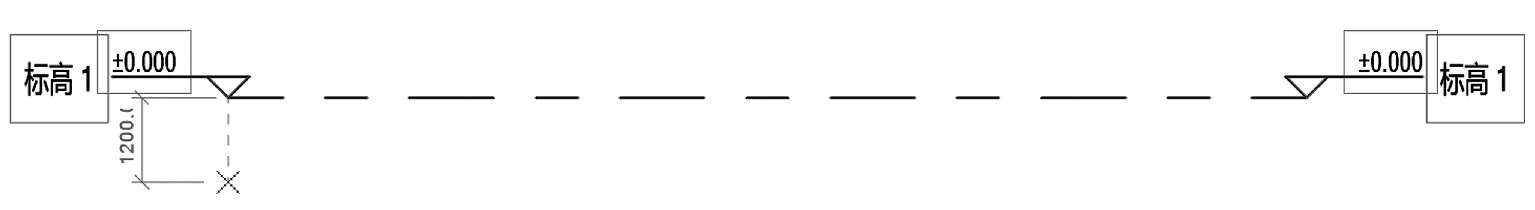

移动鼠标至“标高1”线的下方左端（不要单击鼠标），当显示虚线时，表示与左端点对齐，如图ZB2-1.14所示；输入“300”再按回车键（Enter），即完成该标高线左端绘制，如图ZB2-1.15所示；再移动鼠标与右端点对齐，此处单击鼠标左键完成该标高线右端绘制，如图ZB2-1.16所示。

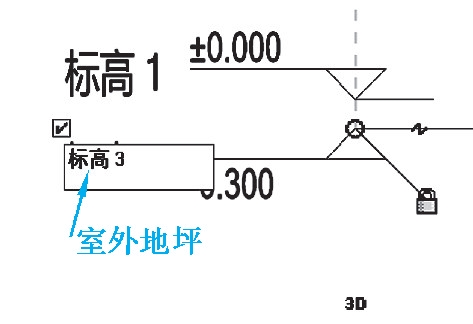

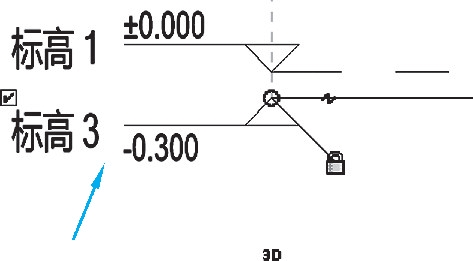

06 先选中标高线的注释符号，如图ZB2-1.17所示；单击“标高3”修改为“室外地坪”，如图ZB2-1.18所示；在弹出的对话框中选择“是”，以确认相应的平面视图名称同步修改，如图ZB2-1.19所示。

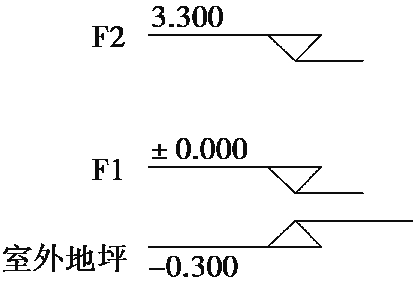

07 同理，选中“标高1”的注释符号修改“标高1”为“F1”，选中“标高2”的注释符号修改“标高2”为“F2”、修改“4.000”为“3.3”，如图ZB2-1.20所示。

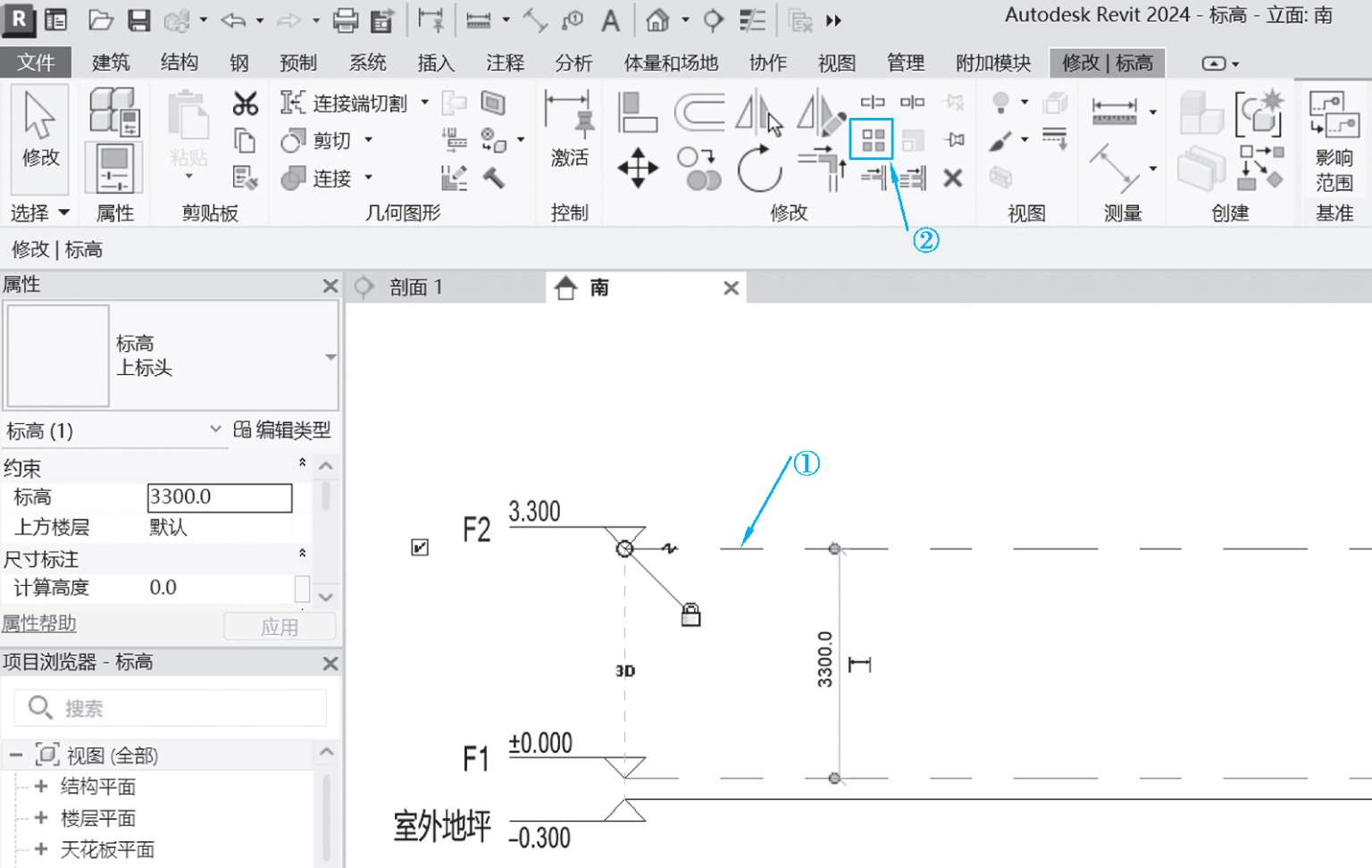

08 选中标高F2的基线，出现“修改标高”菜单，单击“阵列”，如图ZB2-1.21所示。

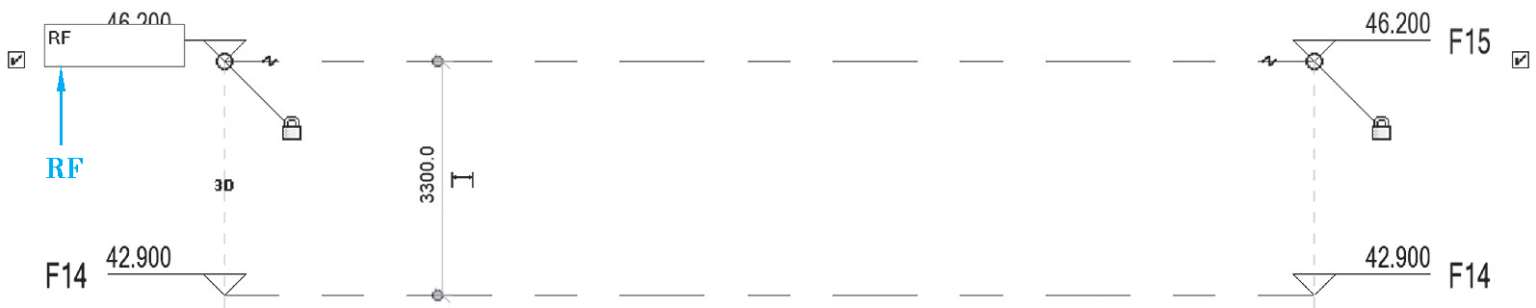

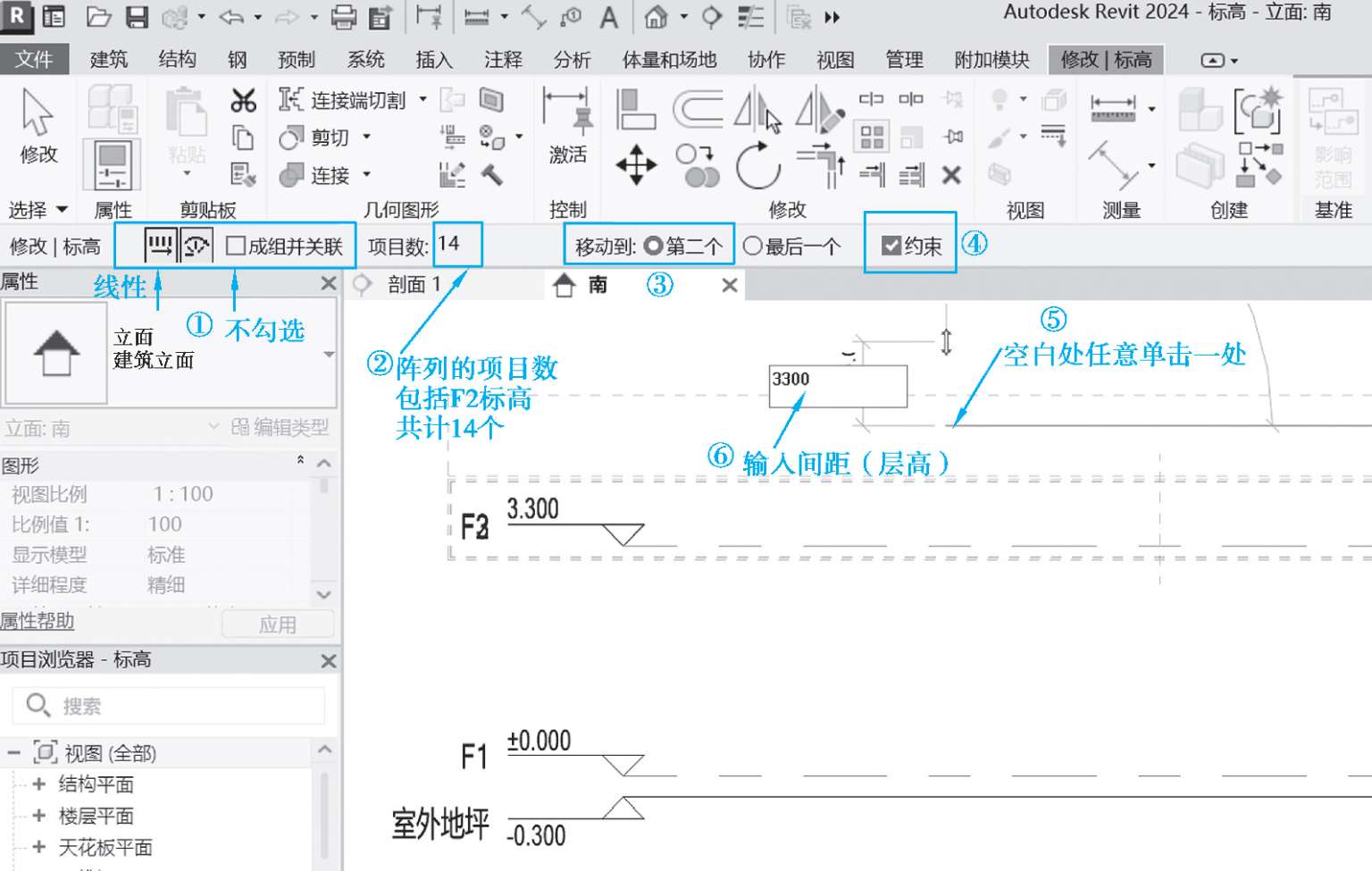

09 设置阵列参数后，如图ZB2-1.22所示；用鼠标单击操作区空白处（或按回车键），完成“阵列”，修改“F15”为“RF”，如图ZB2-1.23所示。

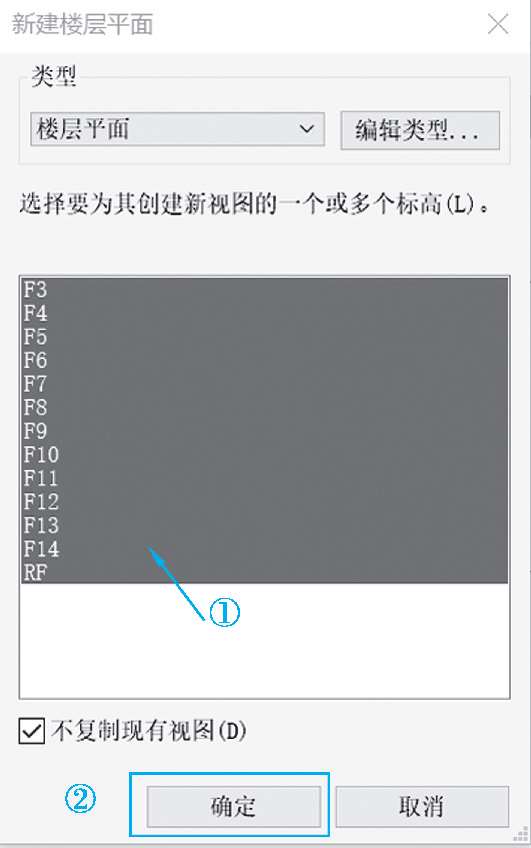

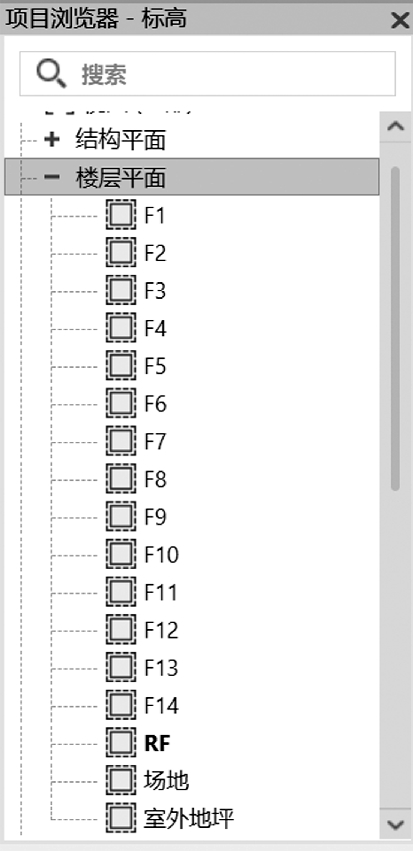

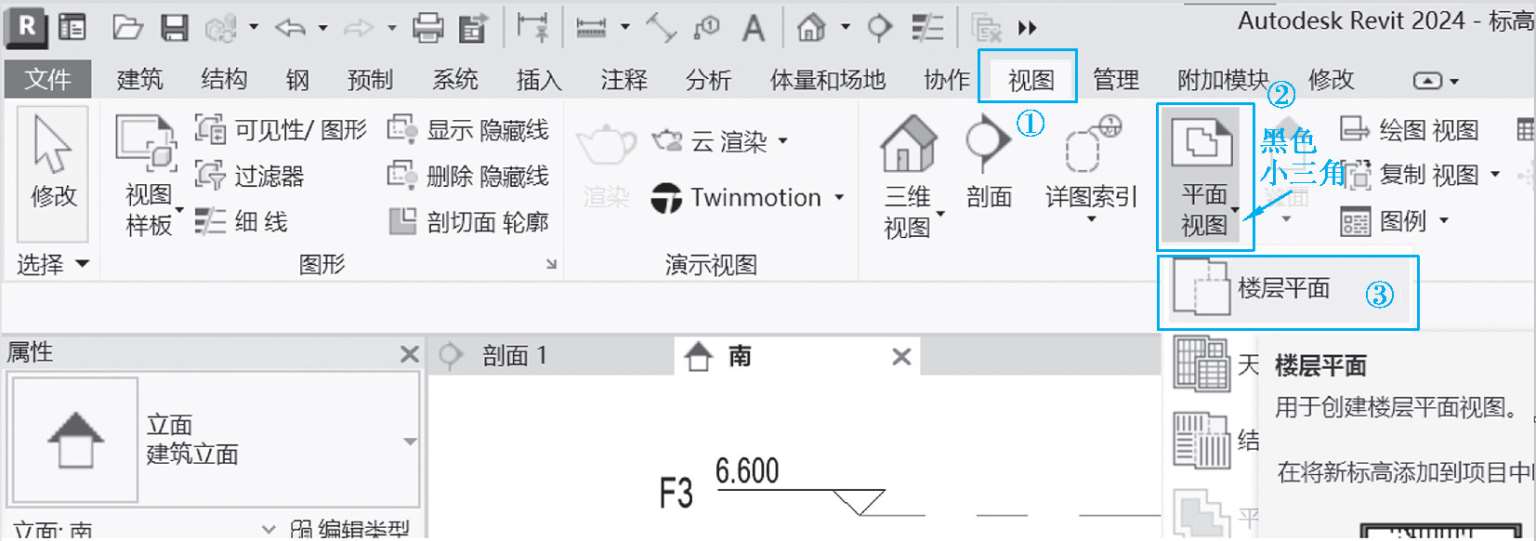

10 单击“视图”标题栏下“平面视图”黑色小三角，选中“楼层平面”，如图ZB2-1.24所示；弹出“新建楼层平面”对话框，选中其中所有楼层（即阵列完成的楼层）并确定，如图ZB21.25、图ZB2-1.26所示。

11 按快捷键“Ctrl+S”或单击标题栏“文件”→“保存”，保存为“标高. rte”。

ZB-2-1.2 创建轴网

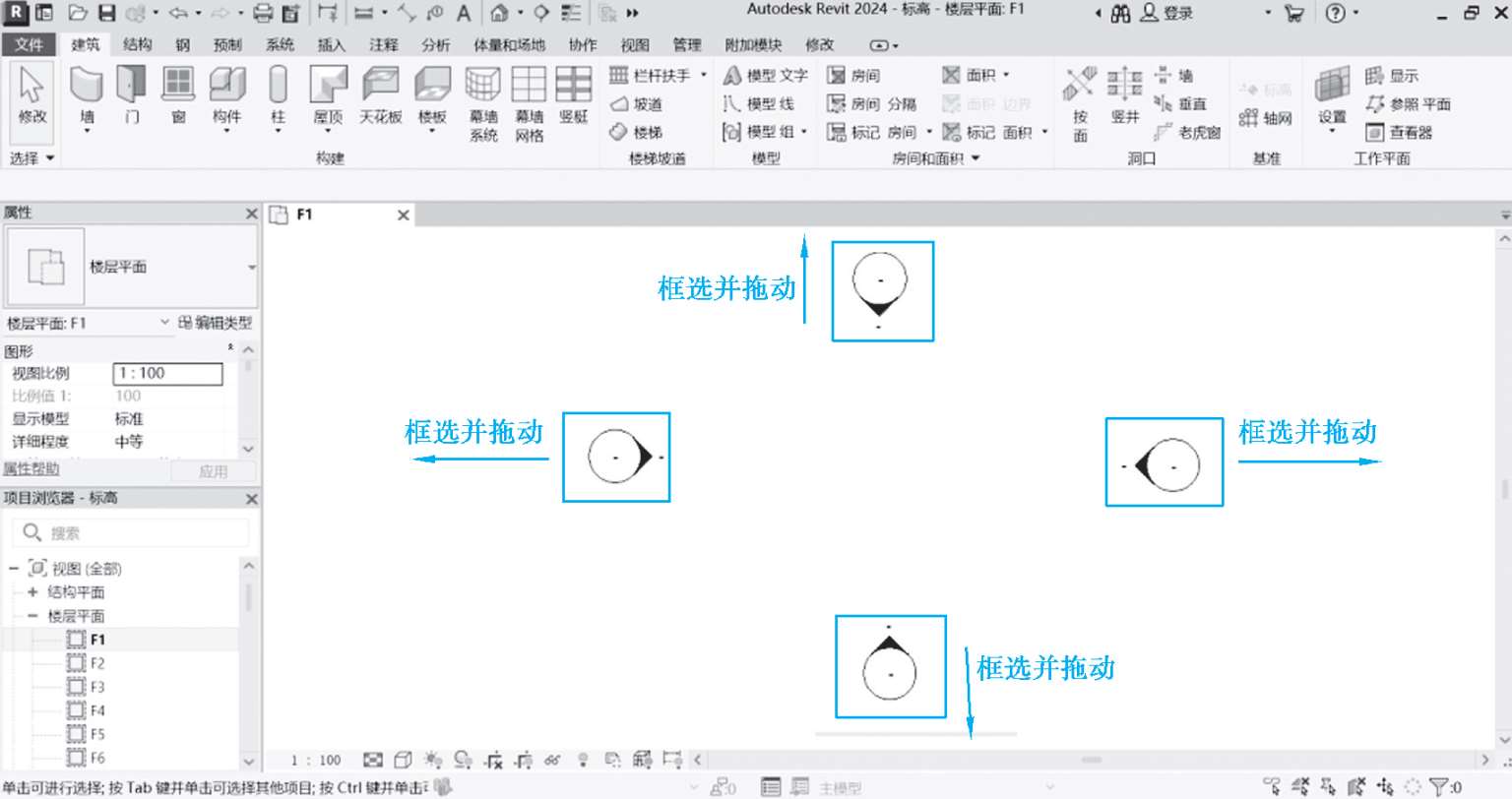

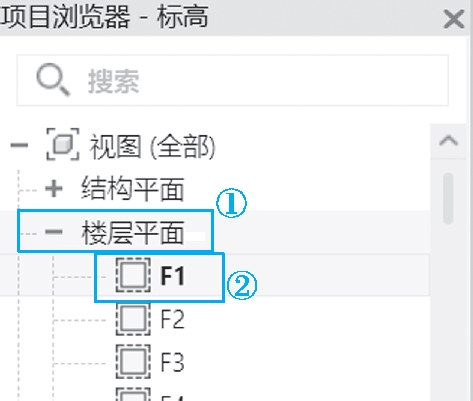

01 双击“项目浏览器”中的“楼层平面”→“F1”，切换至F1平面，如图ZB2-1.27所示；调整建模区域便于后续操作，如图ZB2-1.28所示。

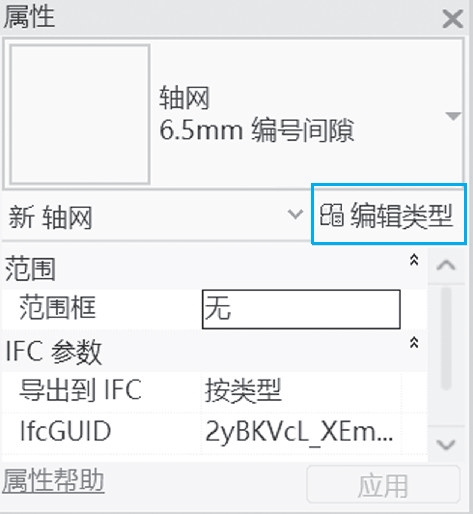

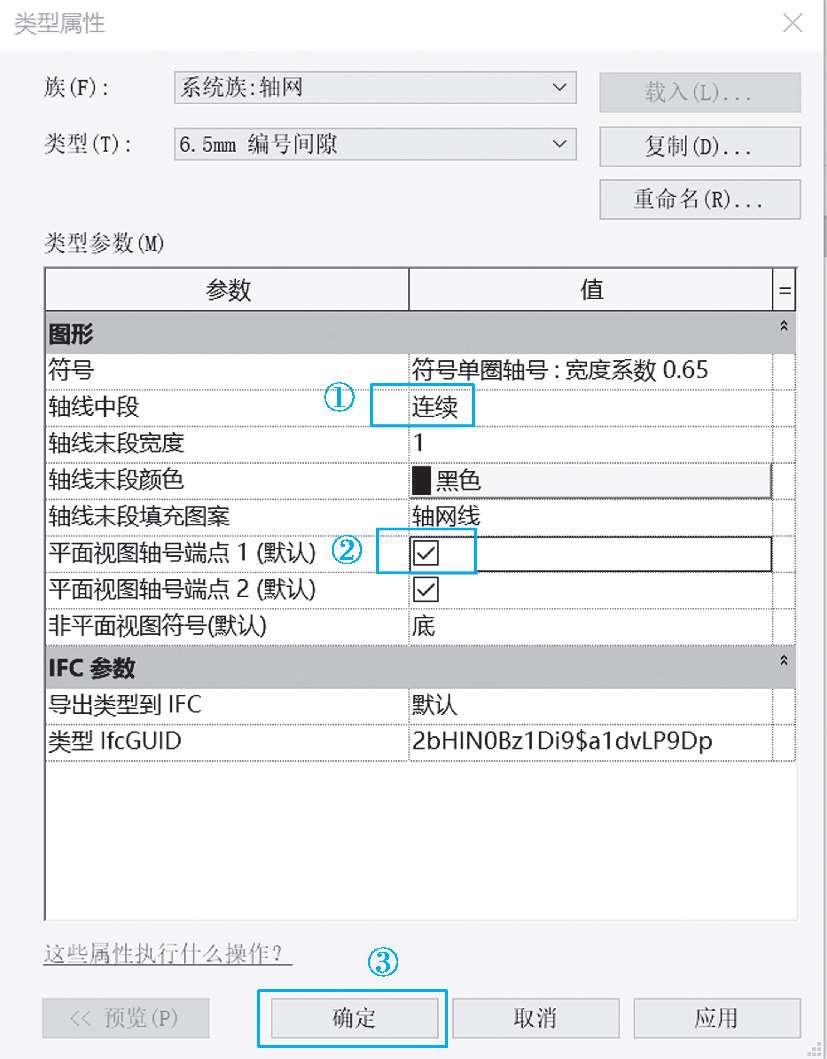

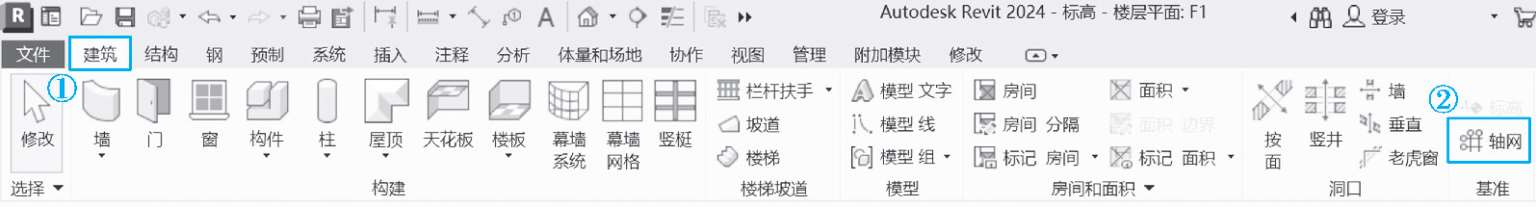

02 单击标题栏“建筑”→“轴网”，如图ZB2-1.29所示；选择“属性”面板中的“编辑类型”，如图ZB2-1.30所示；进行轴网参数设置，如图ZB2-1.31所示。

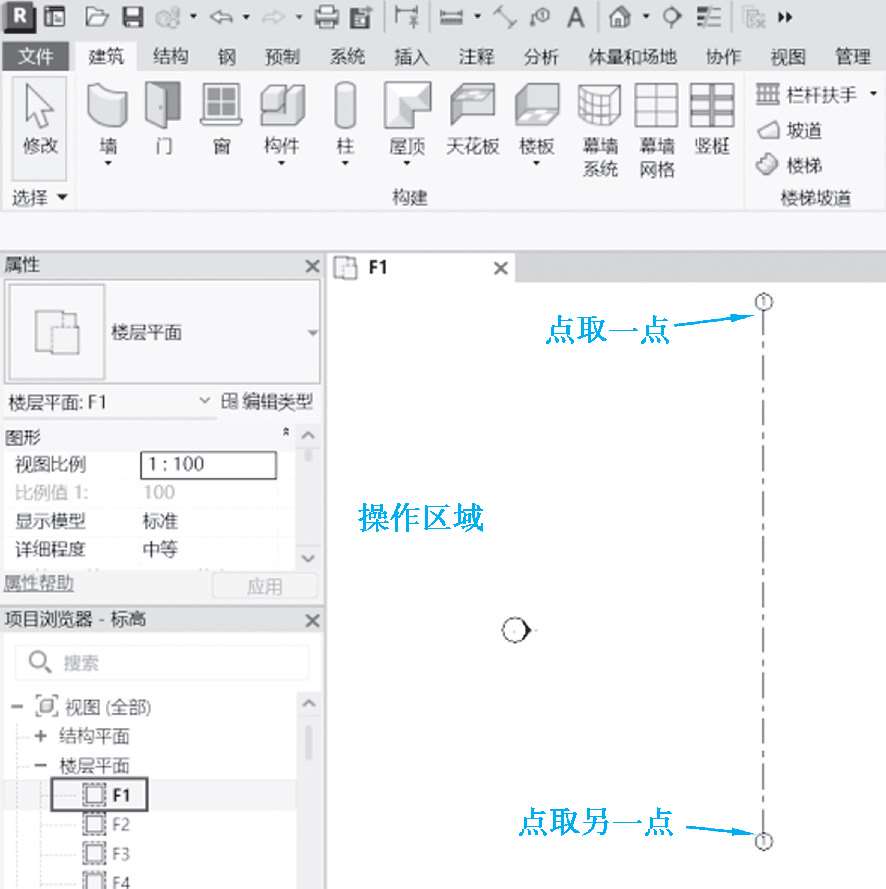

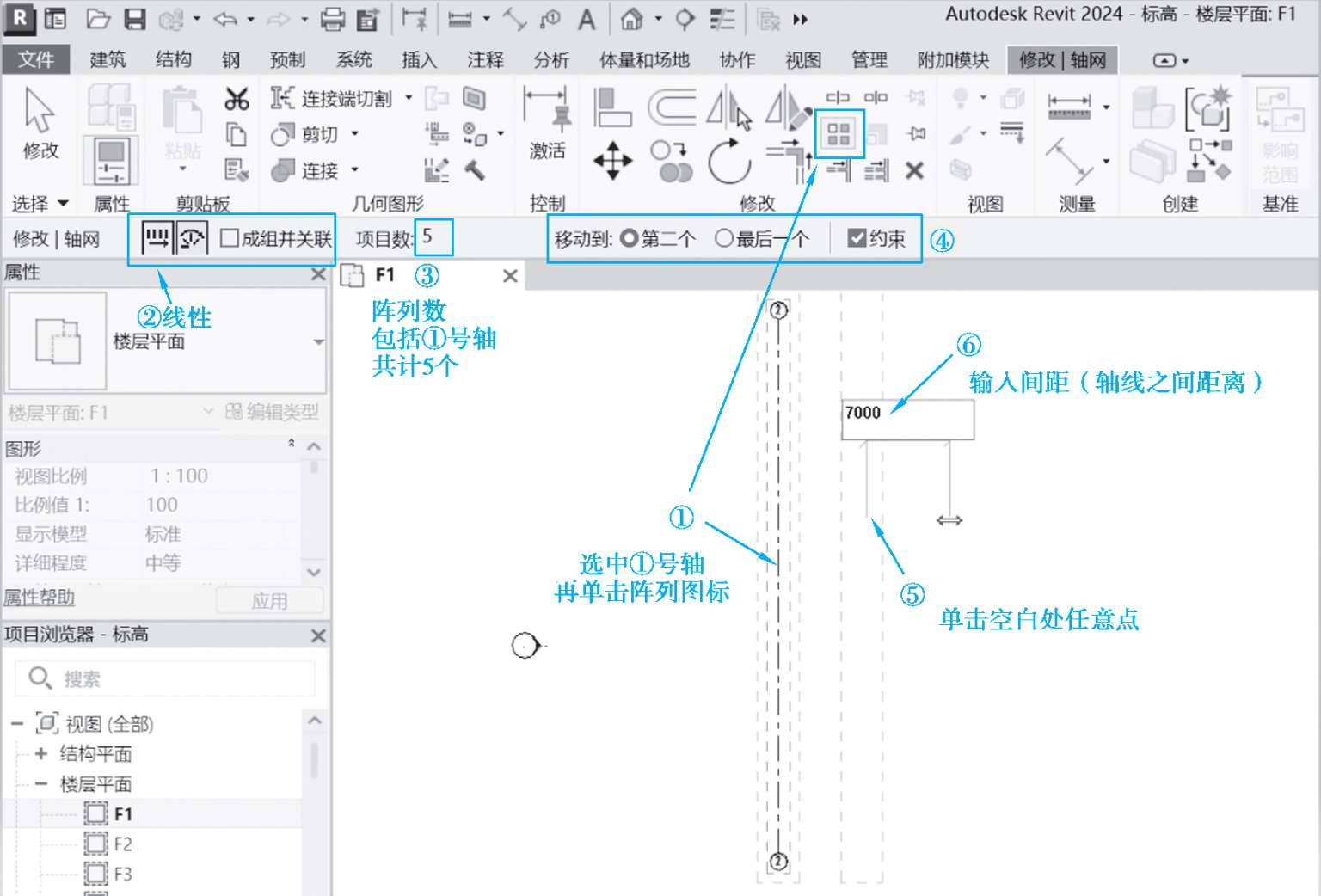

在操作区域竖向点取两点进行①号轴线绘制，如图ZB2-1.32所示；按两次“Esc”键退出绘制命令。选择①号轴线，单击“阵列”，进行阵列参数设置，如图ZB2-1.33所示。

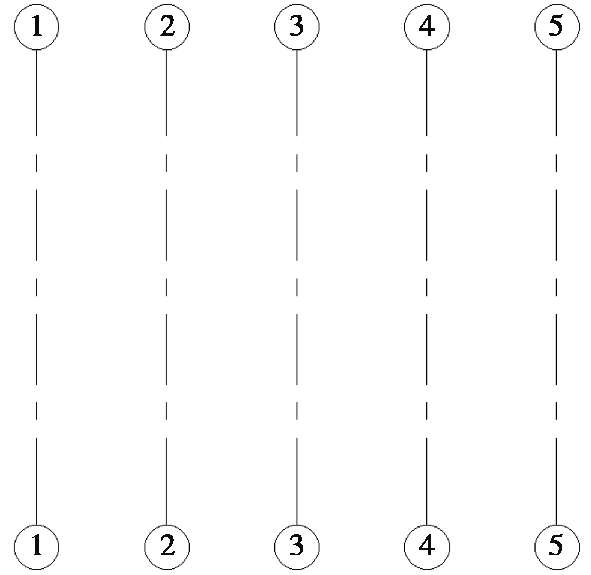

用鼠标单击操作区空白处（或按回车键），完成“阵列”，如图ZB2-1.34所示。

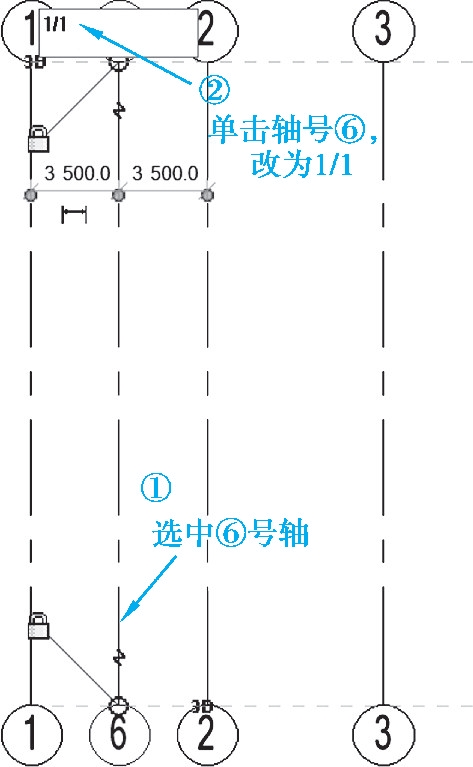

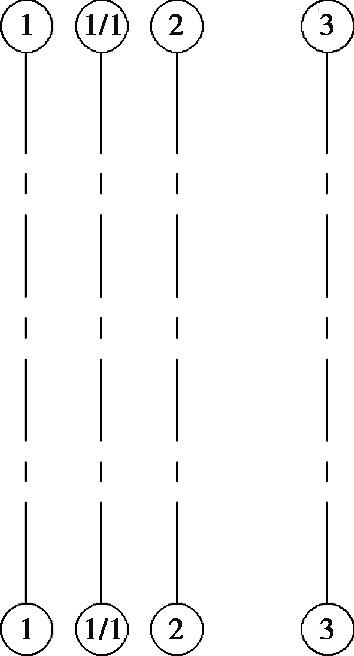

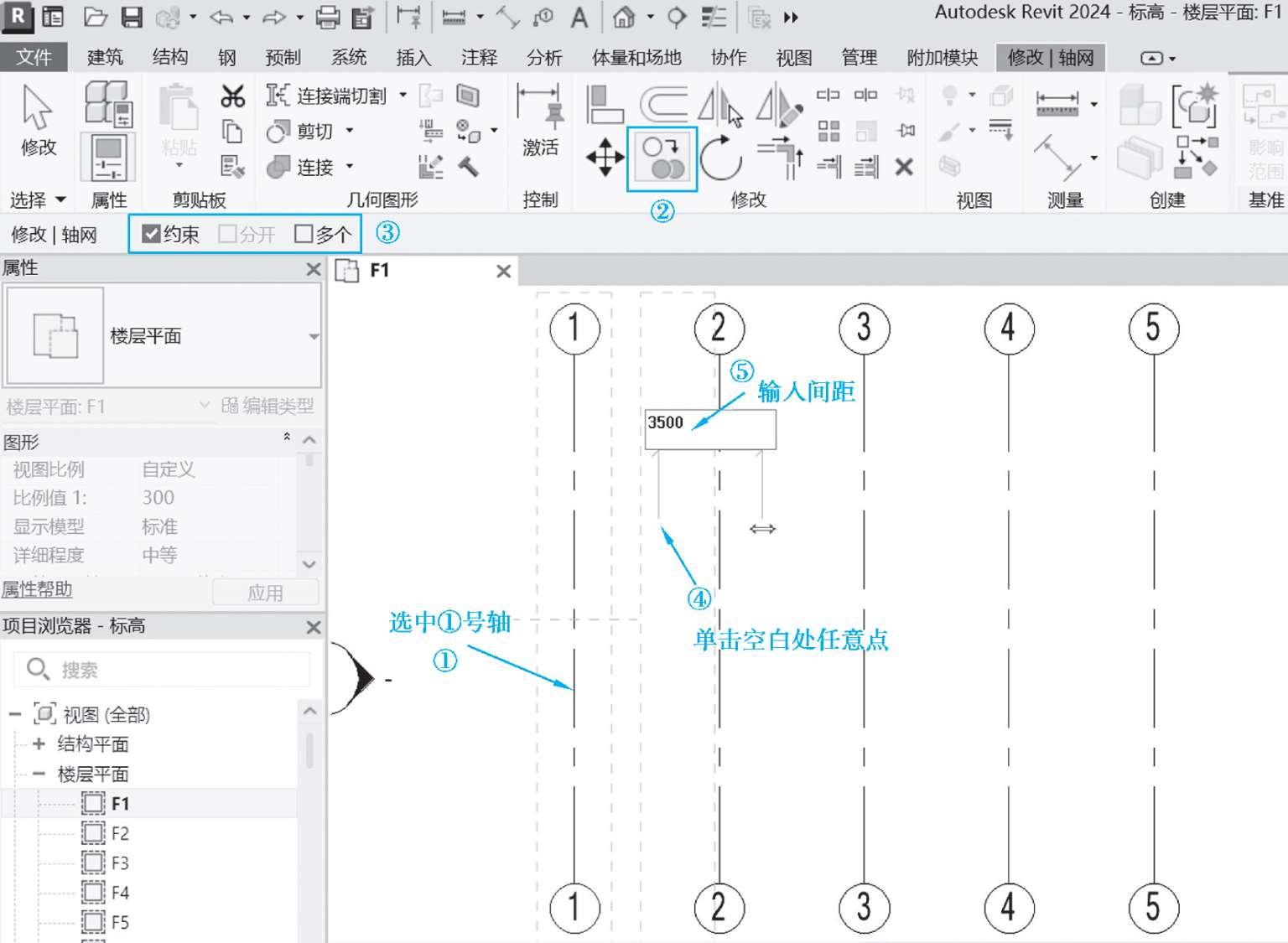

03 单击①号轴线，选择“复制”，设置复制参数，输入间距3 500mm，如图ZB2-1.35所示；先用鼠标单击操作区空白处（或按回车键），完成“复制”；再选中⑥号轴线，单击“6”修改为“1 /1”，如图ZB2-1.36所示；最后用鼠标单击操作区空白处（或按回车键），完成轴号的修改，如图ZB2-1.37所示。

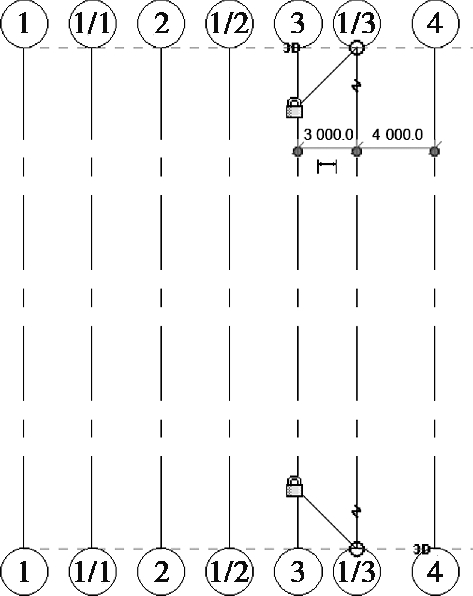

04 同理，选择②号轴线进行复制，间距3 500mm，如图ZB2-1.38所示；选择③号轴线进行复制，间距3 000mm，如图ZB2-1.39所示；选择④号轴线进行复制，间距3 500mm，如图ZB2-1.40所示。

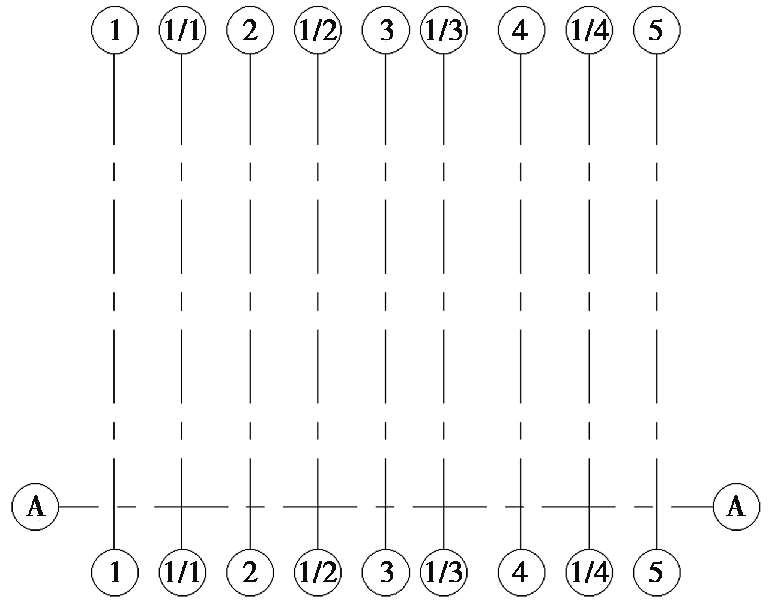

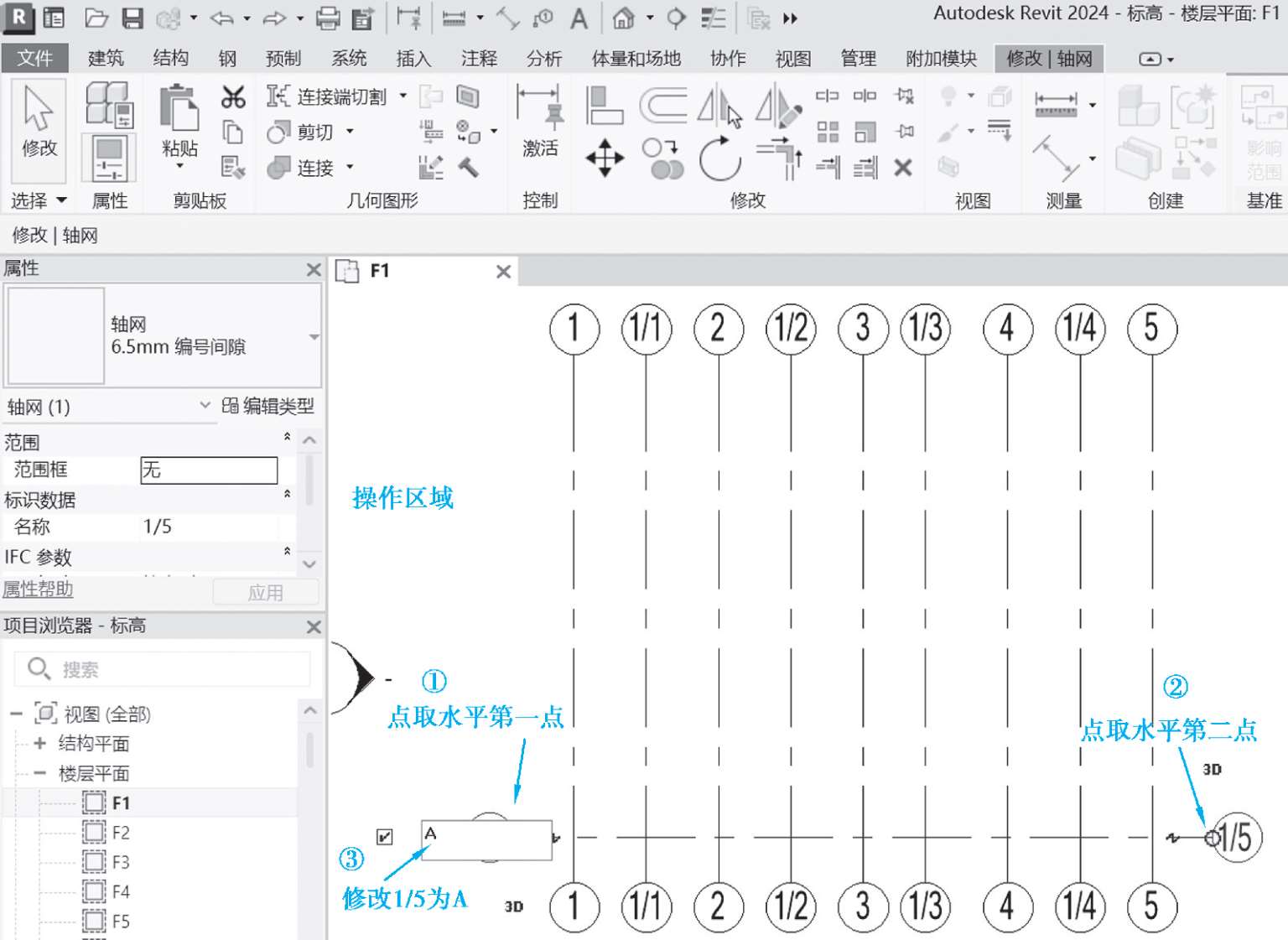

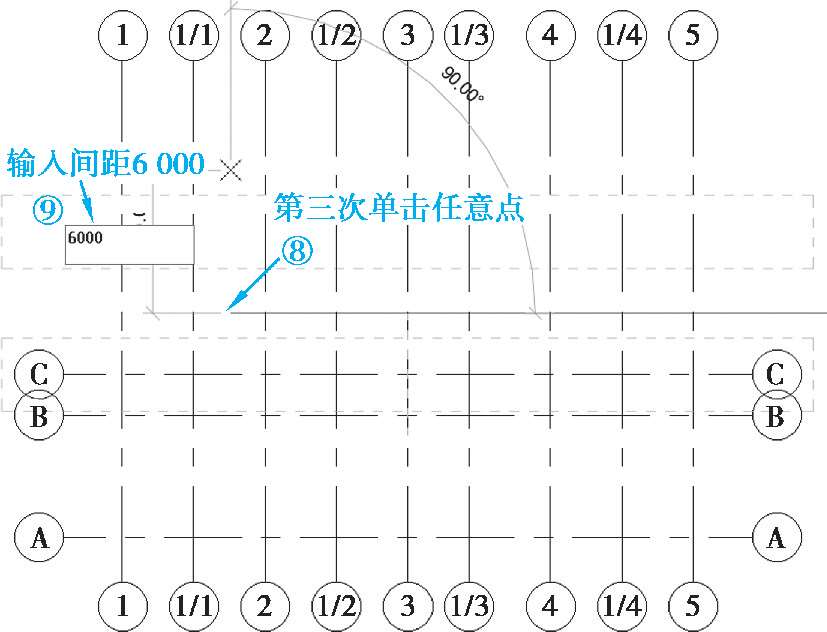

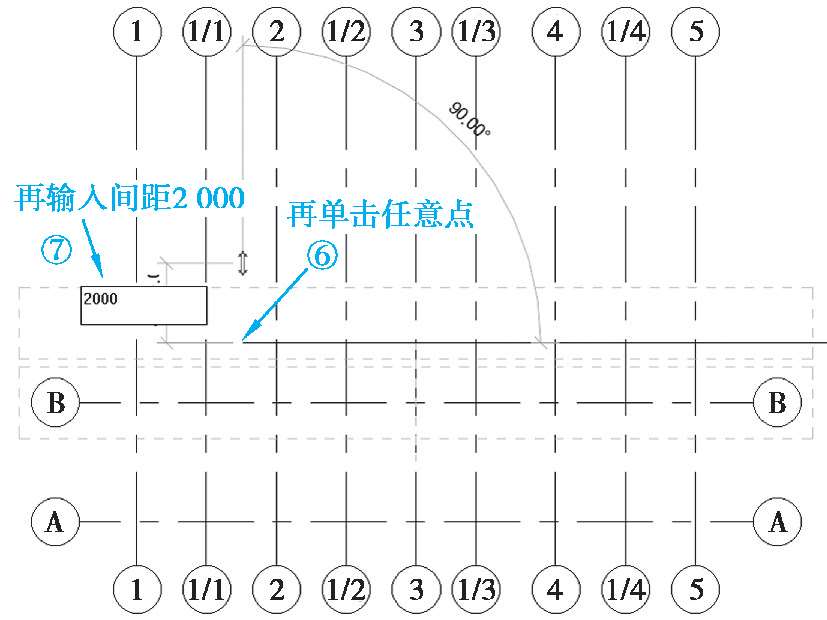

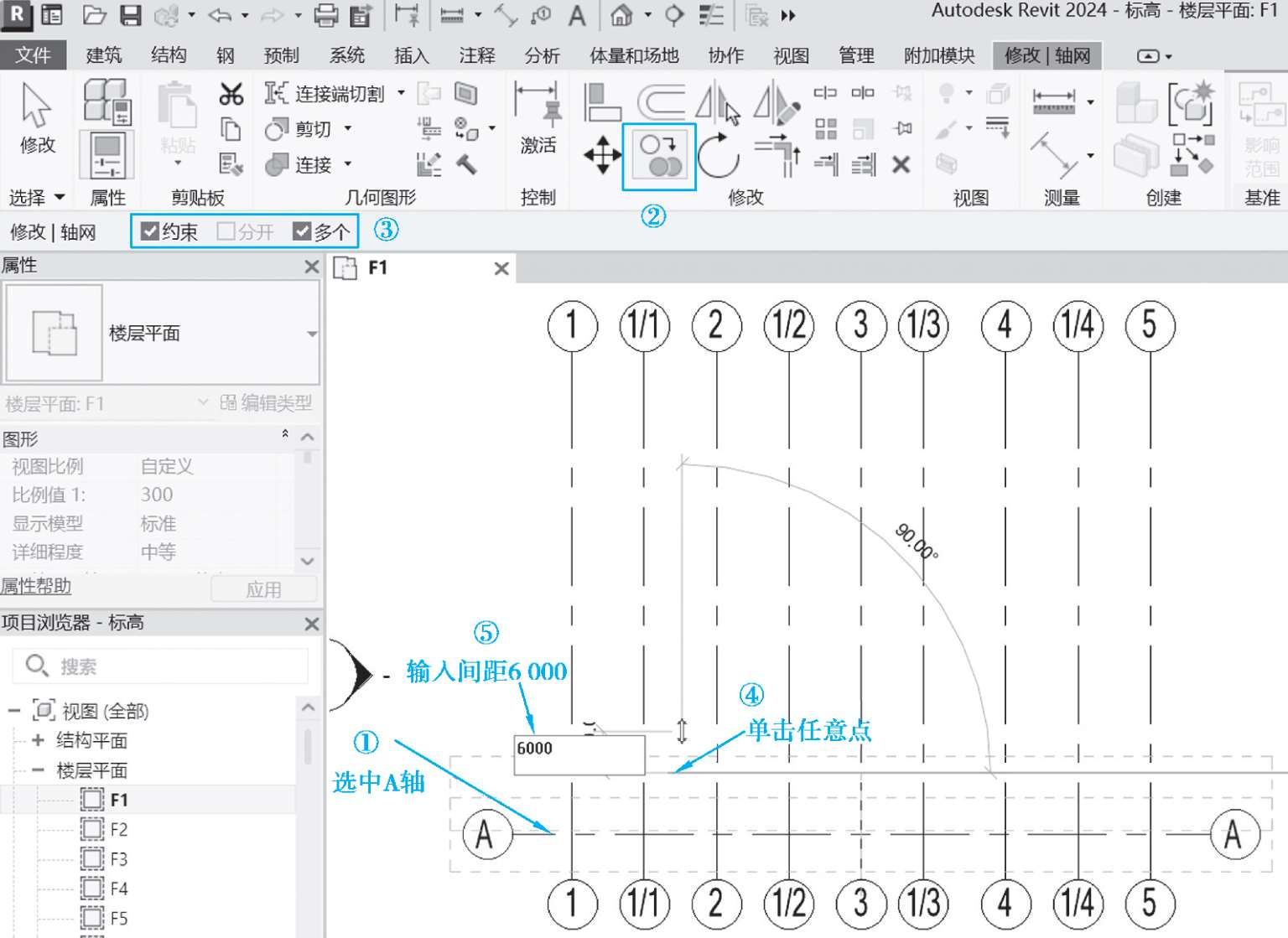

05 单击标题栏“建筑”→“轴网”，在操作区域水平点取两点进行 号轴线绘制，再选中 号轴线修改轴号“1 /5”为“A”，如图ZB2-1.41所示；用鼠标单击操作区域空白处（或按回车键），完成轴号修改，如图ZB2-1.42所示；选中Ⓐ轴线，单击“复制”，设置复制参数，依次输入间距6 000mm、2 000mm、6 000mm，如图ZB2-1.43—图ZB2-1.45所示；用鼠标单击操作区域空白处（或按回车键），完成“复制”，如图ZB2-1.46所示。

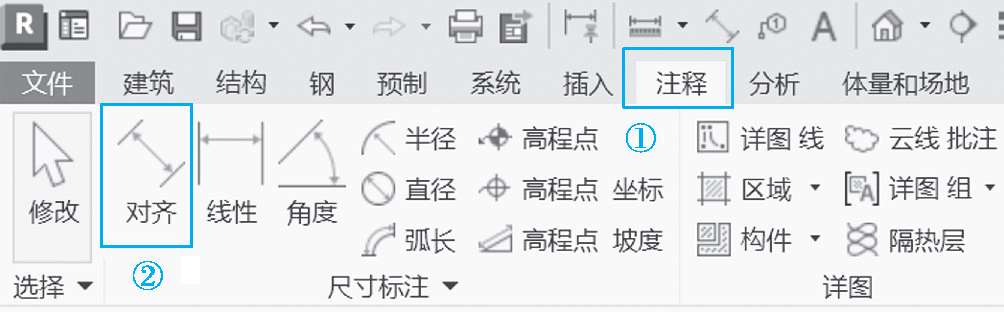

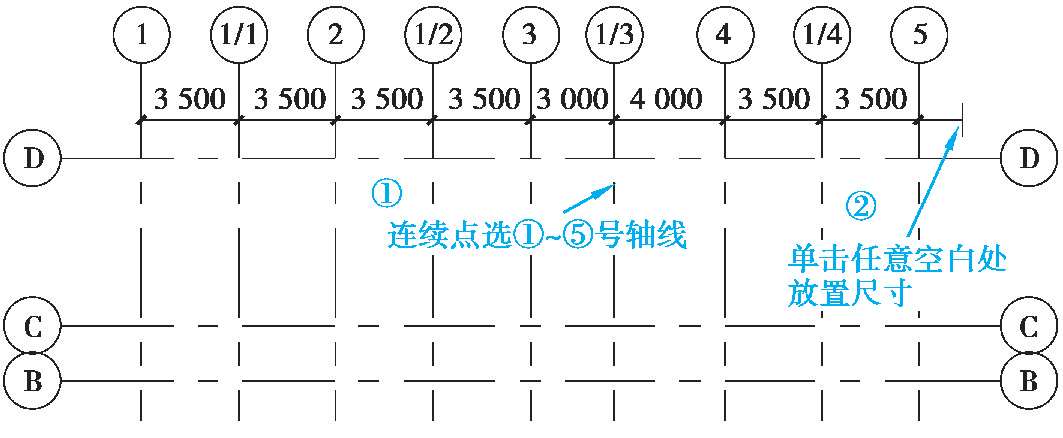

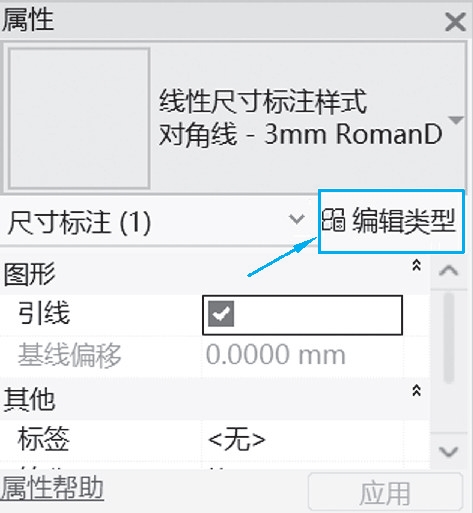

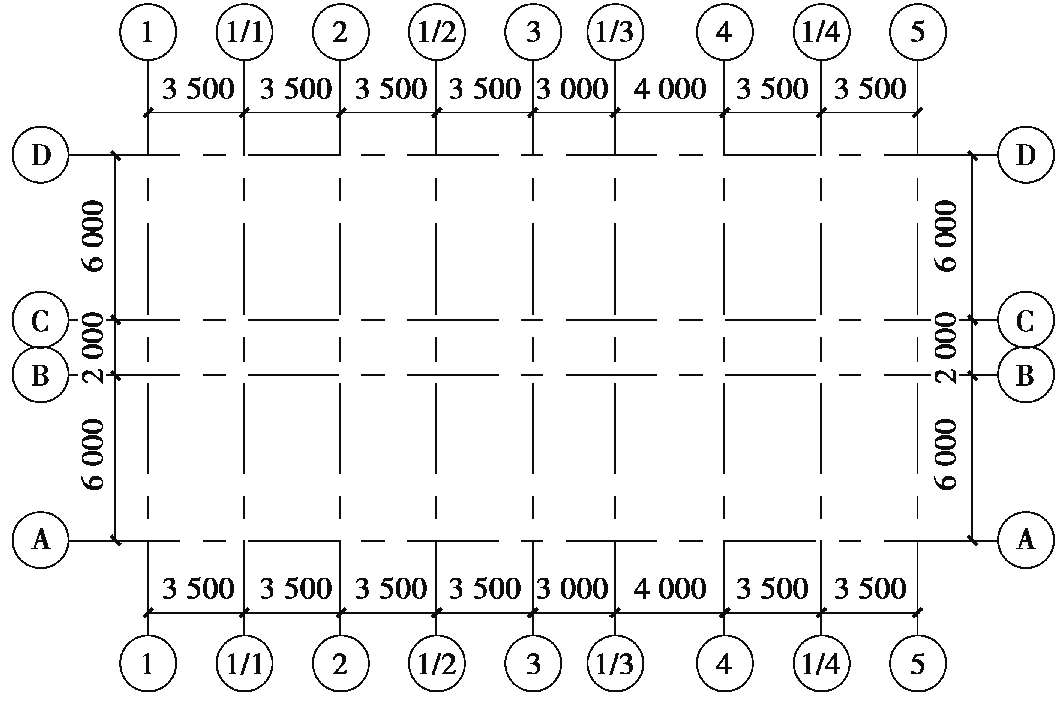

06 创建轴网完成后，单击标题栏“注释”→“对齐”，如图ZB2-1.47所示；连续点选① ~ ⑤号轴线，在任意空白处单击放置标注尺寸，如图ZB2-1.48所示；若标注的尺寸需要调整尺寸界线长度及延伸、文字之类的，单击“属性”对话框中的“编辑类型”，如图ZB2-1.49所示；标注完毕，如图ZB2-1.50所示。

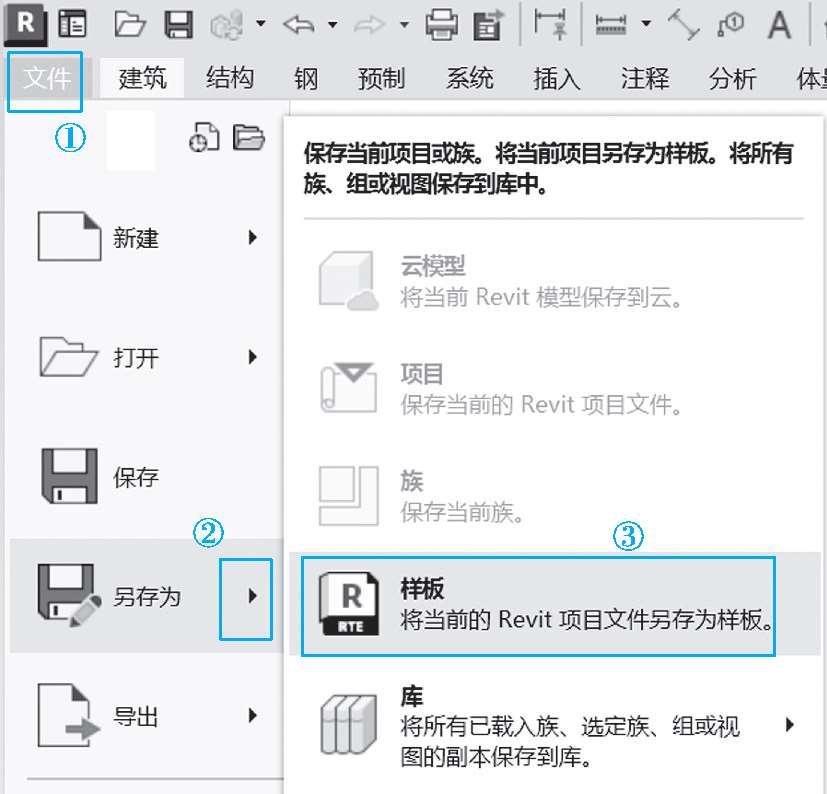

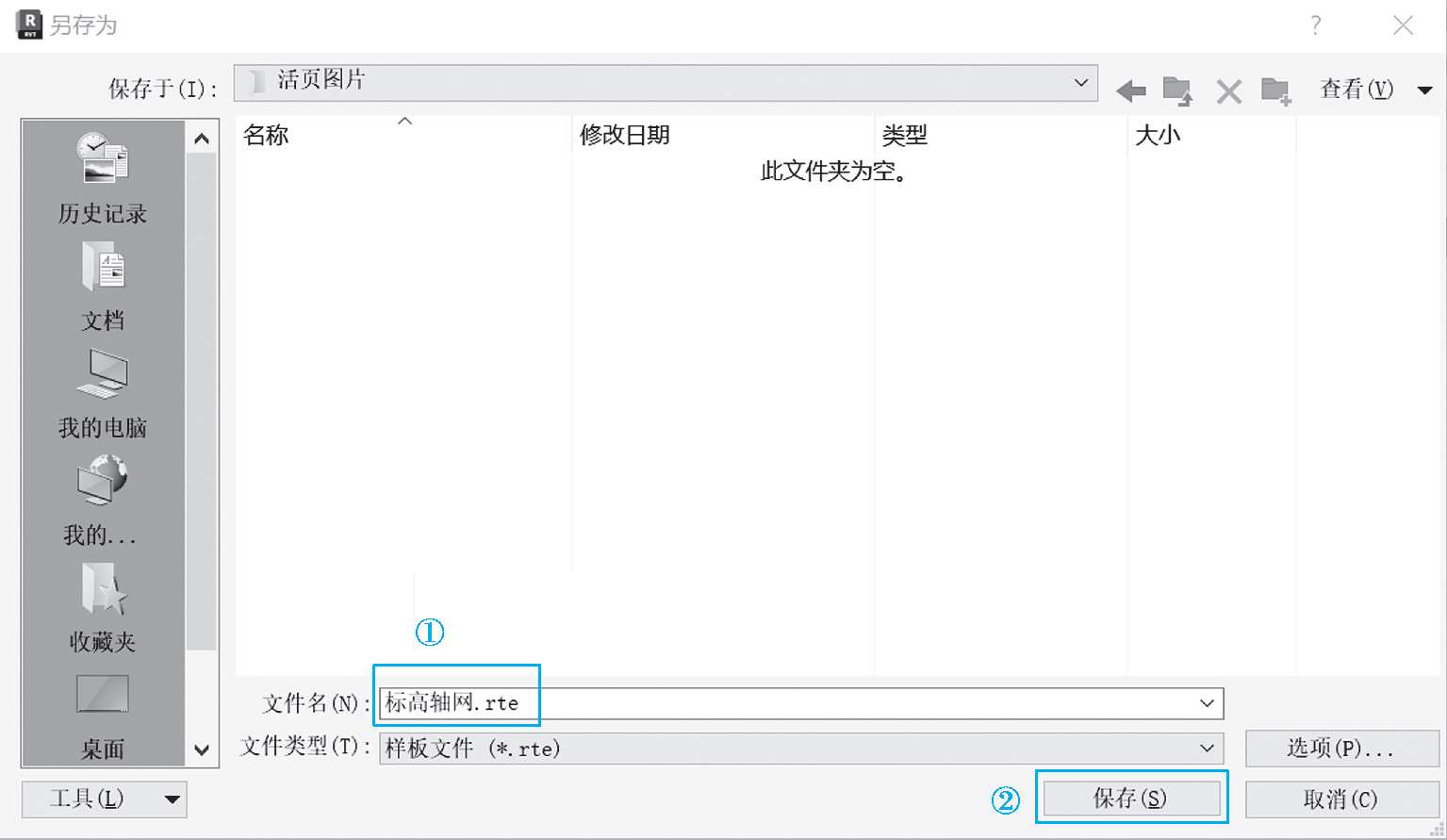

07 单击标题栏“文件”→“另存为”，如图ZB2-1.51所示；在弹出的另存为对话框中输入文件名“标高轴网. rte”，单击“保存”，如图ZB2-1.52所示。
