为了顺应市场的发展，整体橱柜企业开始研究适合企业发展的设计软件。除了企业自主研发的橱柜设计软件，目前比较常用的设计软件有AutoCAD、Kithen Draw橱柜设计软件、圆方橱柜销售设计软件（图 2-36）、酷家乐橱柜设计软件、云熙板式定制家具拆单软件等。其中Kithen Draw橱柜设计软件功能强大，操作简单。圆方橱柜销售设计软件功能同样十分强大，且效果图具有较强的真实性，但部分效果图的色彩会出现失真的情况。酷家乐橱柜设计软件操作便捷，素材丰富，能够快速获取整体橱柜设计方案。云熙板式定制家具拆单软件需要分步操作，所设计的整体橱柜样式比较丰富，且个性化特征比较强。
图 2-36 圆方橱柜销售设计软件操作界面
下面以云熙板式定制家具拆单软件为例，讲解整体橱柜设计的具体过程。该软件包括生产软件与设计软件，适用于Win10、64 位以上的操作系统，计算机的分辨率应设置为1 920×1 080，这样软件界面会更清晰，操作也会更便捷。具体步骤如下：

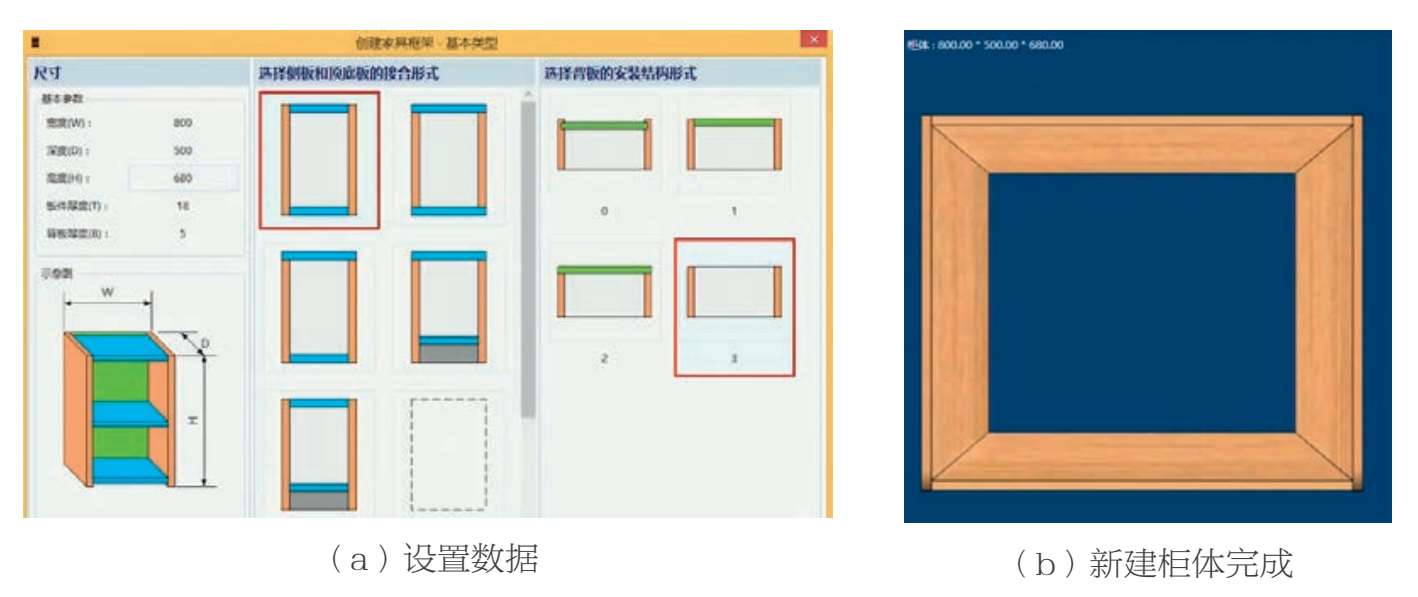

（1）新建柜体，根据设计图纸选择合适的柜体类型，确定侧板与顶底板的接合形式，以及背板的安装结构形式，设置宽度为 800、深度为 500、高度为 680、板件厚度为18、背板厚度为 5（图 2-37）。
图 2-37 步骤（1）：新建柜体
（2）选中删除顶板，点击“自定义”，为第一个柜体添加顶拉条，并选择合适的布局样式；添加背板，并选择合适的接合样式（图 2-38）。
图 2-38 步骤（2）：删除顶板与添加背板
（3）选中背板，在参数修改界面将板件上延值改为 80，并应用（图 2-39）。
图 2-39 步骤（3）：更改背板数据
（4）点击“门”，设置门的开合形式为双开门，整体位置改为外盖，上边遮掩样式改为自定义，然后删除上边遮掩板件，将上边遮掩数值改为 60，点击“隐藏门”（图 2-40）。

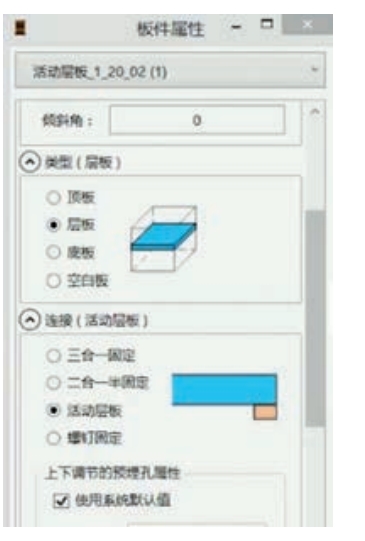

（5）选择柜体中间搁板，点击“板件属性”，将连接（活动层板）样式由三合一固定改为活动层板，并应用（图 2-41）。
图2-41 步骤（5）：更改板件属性
图 2-40 步骤（4）：设置柜门
（6）选中右侧板，在“布局”面板下，选择“复制柜体”“粘贴柜体”，从而获取一个完全相同的柜体。选择第二个柜体的右侧板，选择“复制柜体”“粘贴柜体”，获取第三个柜体。删除第三个柜体的门板与中间搁板（图 2-42）。
（7）点击“抽屉”，为第三个柜体选择外盖式普通抽屉，设置上边间隙值为 60、下边间隙值为 16、左边间隙值为 16、右边间隙值为 16、抽屉间距为 1.5、抽屉数量为 2，勾选“高度自适应”，并将抽屉侧/后板高度设为 180，点击“添加”（图 2-43）。
图 2-42 步骤（6）：复制粘贴柜体
图 2-43 步骤（7）：添加抽屉
（8）选中第三个柜体的右侧板，在“布局”面板下，点击“添加新柜体”，根据设计图纸选择合适的柜体类型，并确定侧板与顶底板的接合形式，以及背板的安装结构形式，并将宽度设置为 1 350（图 2-44）。
图 2-44 步骤（8）：设置柜体
（9）删除第四个柜体的上顶板，选中其底板，将其柜体角度改为-90°，并应用；柜体Y值改为-500，并应用；再将柜体Y值改为 500，并应用（图 2-45）。
（10）选中第四个柜体的底板，点击“自定义”，添加顶拉条，并选择合适的布局样式；添加背板，选择合适的背板接合样式，选中右侧板，将上延值改为 80，并应用（图 2-46）。
（11）拖动第四个柜体的中立板，锁定左移空间方向，将宽度改为 514，并应用；选中中立板，将偏移值改为 18，并应用；选中中立板，将柜体X值改为 2 420，并应用；添加前挡板，并选择合适的接合样式（图 2-47）。
图 2-45 步骤（9）：更改柜体数值
图 2-46 步骤（10）：添加顶拉条、背板
图 2-47 步骤（11）：添加中立板、前挡板
（12）选择紧贴第三个柜体的第四个柜子的侧板，将板件上延值改为-10，并应用；点击“门”，选择双开门，设置右边遮掩样式为内嵌式；选择中立板，将偏移值改为 0，将后延值改为-397，并应用；删除靠近外侧的门板，点击“门”，选择双开门，设置右边遮掩样式为全盖式、左边遮掩样式为内嵌式（图 2-48）。
图 2-48 步骤（12）：修改柜门
（13）选择第一个柜体的底板，在“布局”面板下，点击“添加新柜体”，根据设计图纸选择合适的柜体类型，并确定侧板与顶底板的接合形式，以及背板的安装结构形式，将深度设置为 300（图 2-49）。
（14）同时选中第一个柜体与第五个柜体的侧板，在“布局”面板下，选中“背部对齐”（图 2-50）。
图 2-49 步骤（13）：添加第五个柜体
图 2-50 步骤（14）：柜体背部对齐
（15）选择第五个柜体的左侧板，将柜体Z值改为 1 500，并应用；选择第五个柜体的背板，点击“加层板”，添加层板；选择第五个柜体的右侧板，在“布局”面板下，点击“复制柜体”“粘贴柜体”，获得第六个柜体，重复上述动作获得第七个柜体（图 2-51）。
（16）选中第七个柜体的背板，点击“门”，为第七个柜体选择上开门，设置门板整体位置为外盖，并将上层门板的下边遮掩样式改为半盖式，其他不变；将下层门板的上边遮掩样式改为半盖式、下边遮掩样式改为全盖式，其他不变（图 2-52）。
图 2-51 步骤（15）：复制柜体
图 2-52 步骤（16）：为第七个柜体添加门
（17）选中第五个柜体的背板，点击“门”，为第五个柜体选择上开门，将下层门板的上边遮掩样式改为半盖式；将上层门板的上边遮掩样式改为全盖式、下边遮掩样式改为半盖式，门板整体位置为内嵌（图 2-53）。
（18）删除第六个柜体的搁板，点击“门”，为其添加双开门，设置门板整体位置为外盖，上边、下边、左边、右边遮掩样式均为全盖式；点击“隐藏门”，为第六个柜体添加层板；再点击“显示门”，至此，整体橱柜制作完成（图 2-54）。
图 2-53 步骤（17）：为第五个柜体添加门
图 2-54 步骤（18）：橱柜制作完成
