线性电源不论是三端稳压源还是可调型稳压源，都需要关注关键参数，以保证设计的正确性。
1．调整电压
调整电压即输出和输入的电压差，指工作时输入电压到输出电压的压降。它会影响后续的设计，所以必须首先考虑这个调整电压，以确定次线性电源能否满足系统的要求。
（1）最大值：若这个电压太大，将会导致损耗太大。线性电源95%以上的功率损耗是在这个电压降上。损耗公式为：
线性稳压器的电压差可以理解为，维持功率调整管处在线性放大区，若器件能正常工作，则输入与输出之间的电压降必须满足：
（2）最小值：低于最小调整电压，线性电源就超过了调整范围。它与调整管取得驱动电流和电压方式有关。

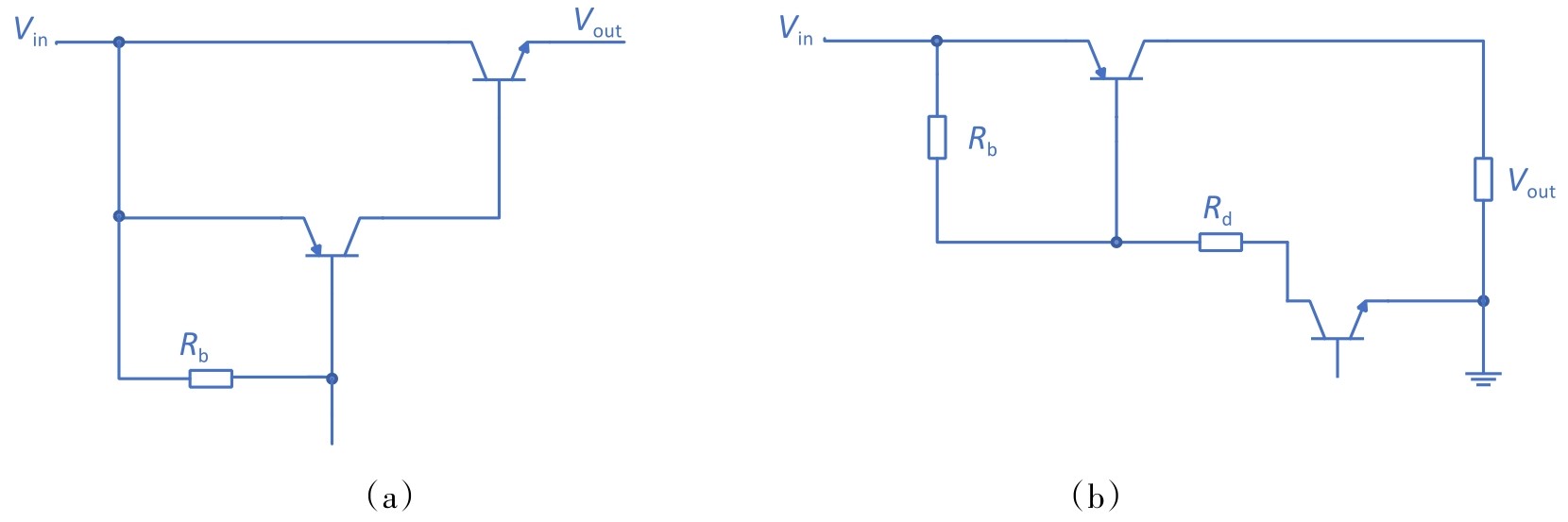

为什么调整电压最小值不是0？这是由NPN双极型功率调整晶体管实现线性电源的内部电路原理决定的，如图3.17所示。
图3.17 NPN双极型功率调整晶体管实现线性电源的内部图
使用NPN双极型功率调整晶体管[如图3.17（a）所示]，所需要的基极和射极的电压差，是从它自身的集射极电压获得的。对于NPN调整管而言，这就是实际的最小调整电压。这个决定了调整电压不能低于NPN调整管的基射极电压（0.7V）加上基极驱动器件（晶体管和电阻）压降，这个电压至少大于1.4V。
如果输入电压与输出电压的压差小于2.5V，建议使用低电压差调整电源（LDO）。这种电路采用PNP调整晶体管，从输出电压取得基射极电压，而不是从调整电压或输入电压取得基射极电压[如图3.17（b）所示]，这使得调整管最小有0.7V电压差。
2．线性调整率（Line Regulation）
线性调整率是指满载时，输出电压随输入电压的线性变化的波动。也就是说，输入电压在额定范围内变化（输入电压在变化），但是仍然满足设计要求，此时输出电压受到输入电压变化的影响而产生的变化，用以下公式表达对应的变化率：
式中：V nor ——输入电压为常态值、输出为满载时的输出电压；
V out （ max ） ——输入电压变化时的最高输出电压（输入电压最大时的输出电压）；
V out （ min ） ——输入电压变化时的最低输出电压（输入电压最小时的输出电压）。
V nor 可用输出电压标称值。
检验方法：输出全满载，在输入电压全范围内测量输出电压，观察示波器及万用表，记下输入电压全范围变化时的输出电压最大值和最小值，利用上述公式求得线性调整率。
线性调整率越小，输入电压对输出电压的影响越小，线性稳压器的性能越优越，即输入电压的波动对输出电压的影响要足够小。
3．负载调节率（Load Regulation）
负载调节率又称负载效应，是指输出电压随负载变化的波动，条件是输入为额定电压。电源负载的变化会引起电源输出的变化，负载增加则输出电压降低，负载减少则输出电压升高。好的电源负载变化引起的输出变化会减到最低，通常指标为3%～5%。
式中：V ml ——最小负载时的输出电压；
V fl ——满载时的输出电压；
V hl ——半载时的输出电压。
说明：如只是简单计算Load Regulation，V hl 可用Vr rated （即标称电压）来代替。
检验方法：输入为额定电压，分别在负载为空载、全满载两种输出的情况下，负载进行反复切换。观察示波器及万用表，测量输出电压幅值和波形，记下切换过程中的输出电压的最大值和最小值，利用上述公式求得负载调整率。
4. PSRR电源纹波抑制比
低压差线性稳压器的输入源往往存在许多干扰信号。PSRR（Power Supply Rejection Ratio，电源纹波抑制比）反映了低压差线性稳压器对于这些干扰信号的抑制能力。PSRR越大，表明输出电压越不受输入电压波动的影响。

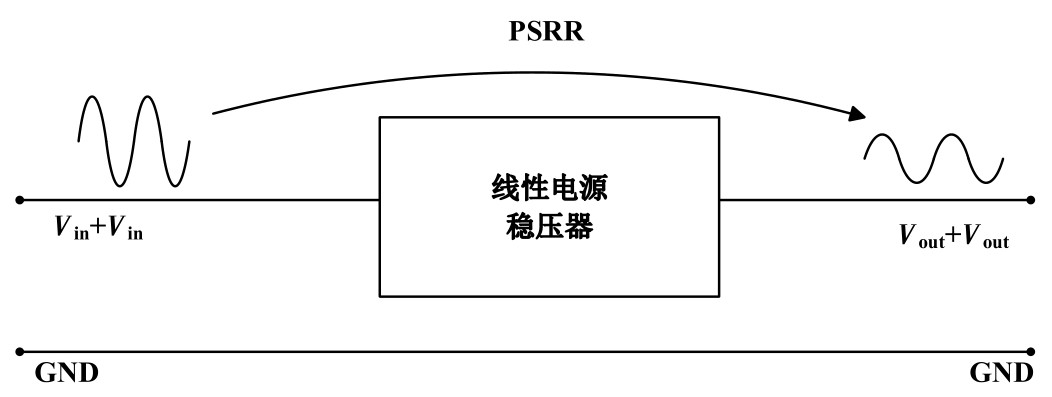

PSRR可以衡量一个电路的电源抑制能力，表示为输出噪声与输入噪声的对数之比，定义如图3.18所示。PSRR也反映了电路对纹波或噪声的抑制能力，这个纹波有可能是50Hz的交流干扰，也可能是DC/DC转换器的开关噪声。
图3.18 PSRR测试原理图
LDO及运算放大器产品比较关注PSRR的指标。
PSRR的计算公式是
式中：Ripple input ——输入电压中纹波峰峰值；
Ripple output ——输出电压中纹波峰峰值。
举例：如果一个电路输入叠加的电压纹波峰峰值是500mV，输出电压纹波峰峰值是0.1mV，那么它对应的PSRR为
5．静态电流
静态电流表示当负载无穷大的时候，其自身产生的电流。这个静态电流产生的功耗就是电路的静态功耗。静态功耗越大，电源效率越低。
6．静态电流变化量
当负载变化之后，线性电源的静态电流会随之而变。负载发生变化时，静态电流变化量的多少，我们就称之为静态电流的变化量，表示的是静态电流的变化范围。
7．输出噪声电压
这个参数表示的是线性电源在没有外部干扰，以及输入电源也非常稳定的情况下，其自身电路特性造成的噪声电压。这个噪声电压值越大，会导致输出的特性越差。线性电源这个参数一般都比较小，通常为µV级别，相对来讲，所用电芯片的要求非常小，设计时往往可以忽略不计。
