CAD二次开发概述

2.2.1 开发模式

若对CAD进行二次开发，就要了解CAD Automation对象的基本架构，掌握常用对象的属性和方法。CAD Automation对象的基本架构如图2.8所示。

2.2.2 开发接口

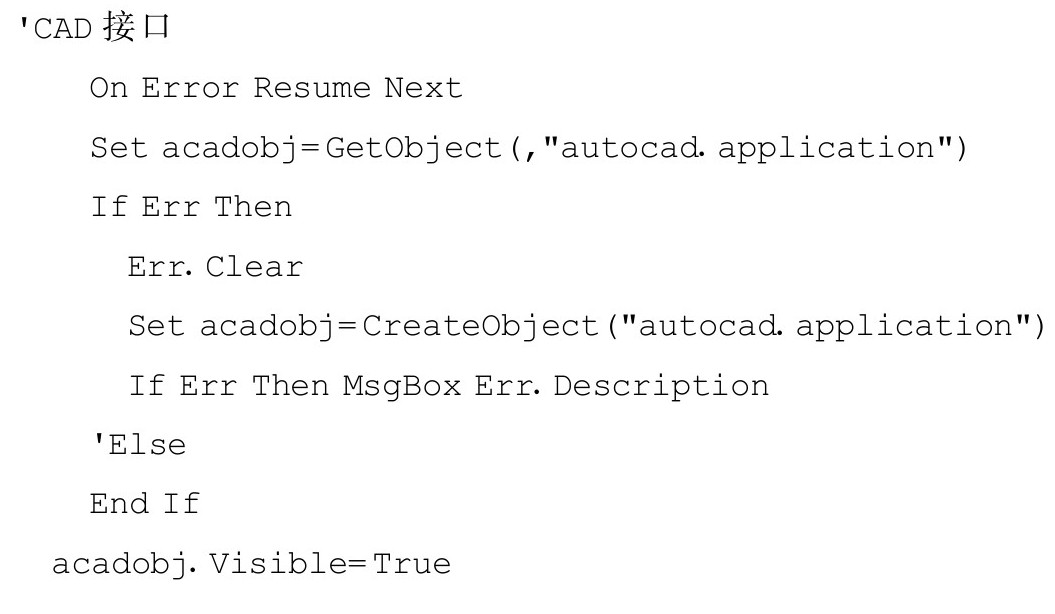

在VB中访问CAD时，脚本的运行不是调用CAD作为一个OLE自动化服务器，而是通过COM接口访问CAD内部的对象。因此，要对CAD进行访问和操作，需要连接它的COM接口，可以通过以下代码实现该步骤。

如果CAD已经运行，只需要用GetObject方法连接到CAD即可；如果CAD没有运行，就要用CreateObject方法启动。将两种方法结合使用，则上述代码就可以实现对CAD的访问。

2.2.3 帮助文件

VB提供了CAD二次开发的帮助文件，并配有大量的实例。通过帮助文件，开发者可以很容易地了解CAD对象的属性和方法。以线对象为例，介绍帮助文件的使用。

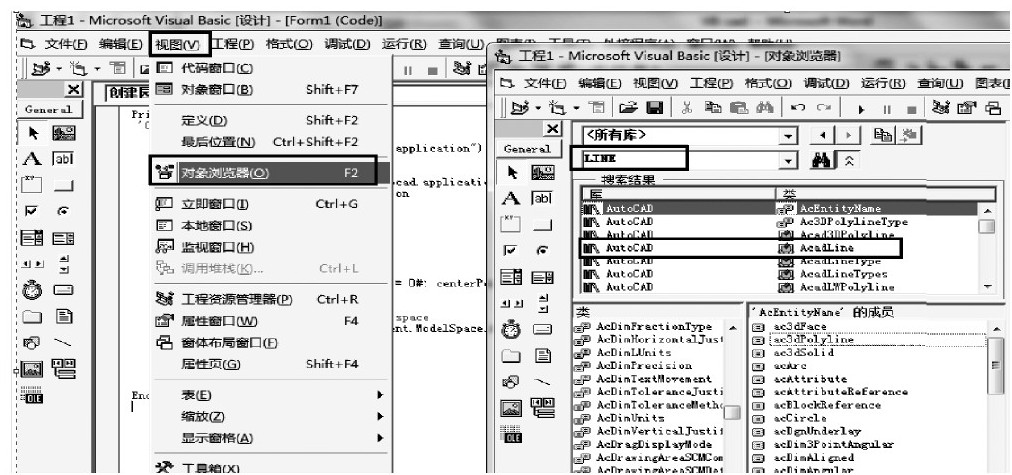

（1）打开VB，单击菜单栏下的“视图”→“对象浏览器”命令，再选择“AcadLine”对象（线对象）。线对象浏览器如图2.9所示。

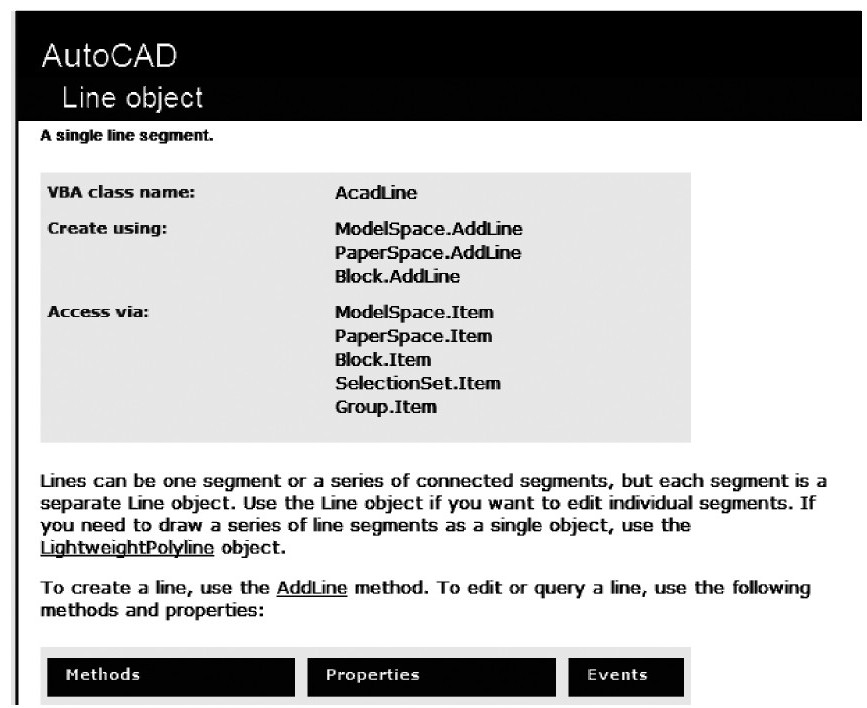

（2）右击“AcadLine”对象，弹出图2.10所示的“Acadline对象”选项栏，再单击“帮助”，弹出图2.11所示的“Line object”（线对象的属性和方法）。表2-1为线对象的所有属性和方法，单击对应的方法和属性即可获得相应的操作代码示例。
