CAD数据驱动建模实例

2.5.1 数据驱动墙建模

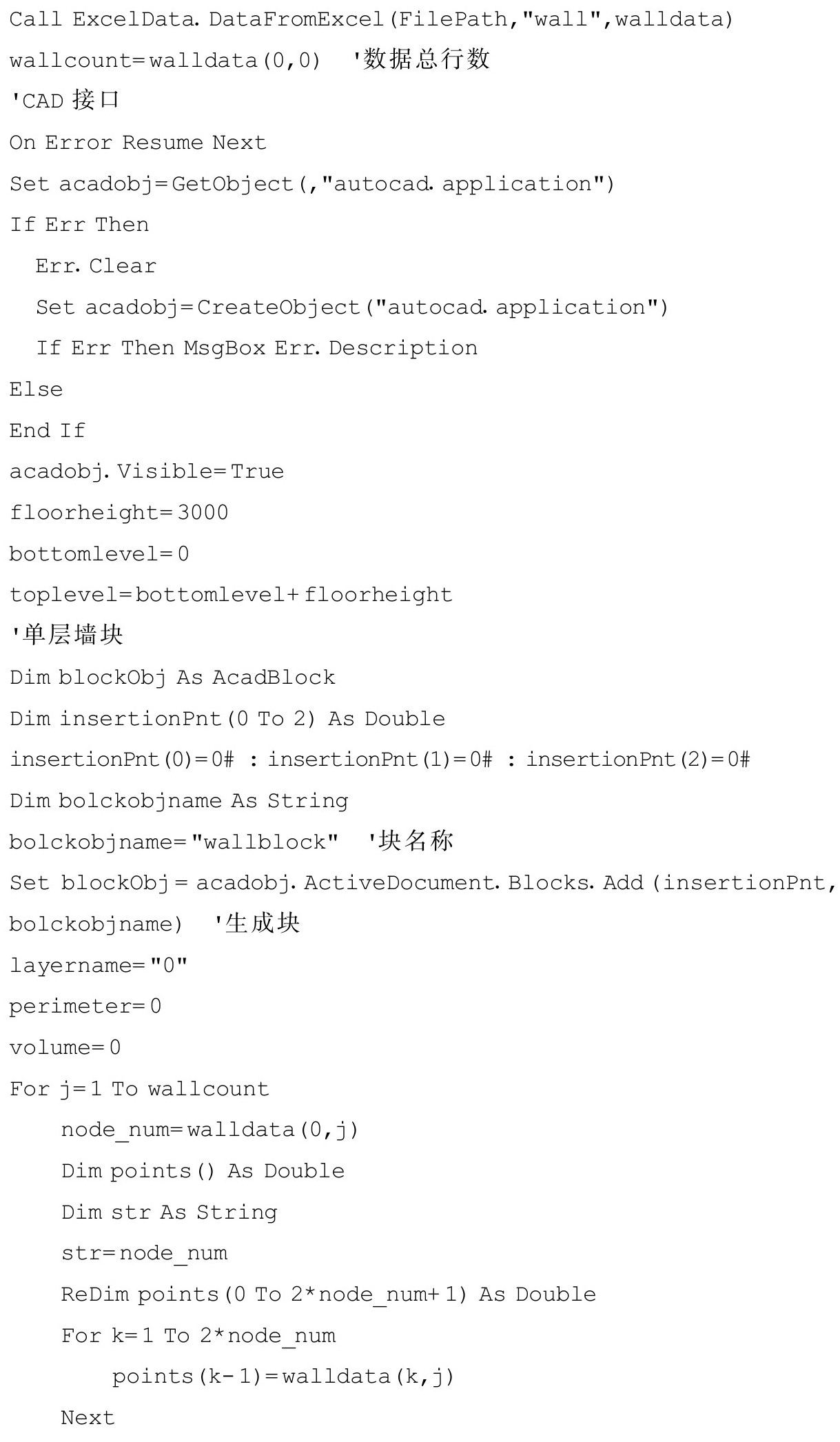

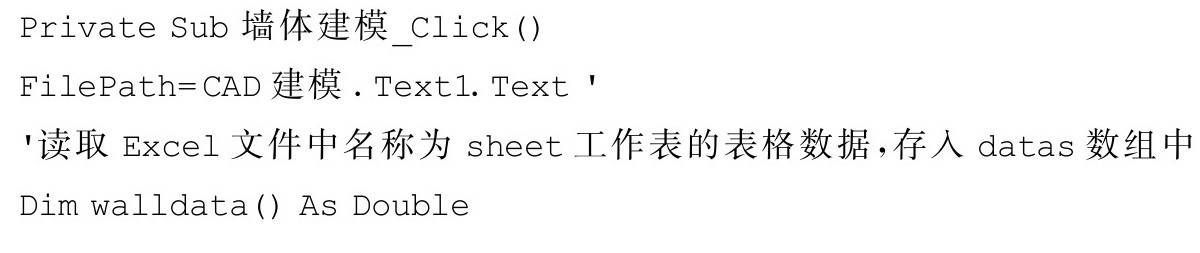

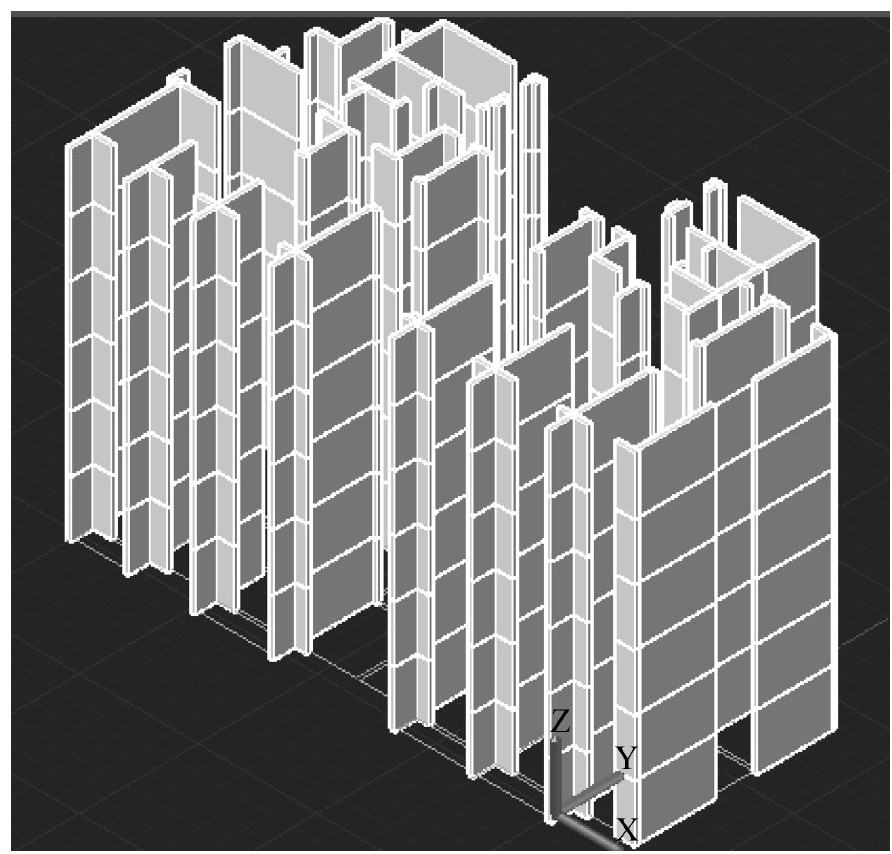

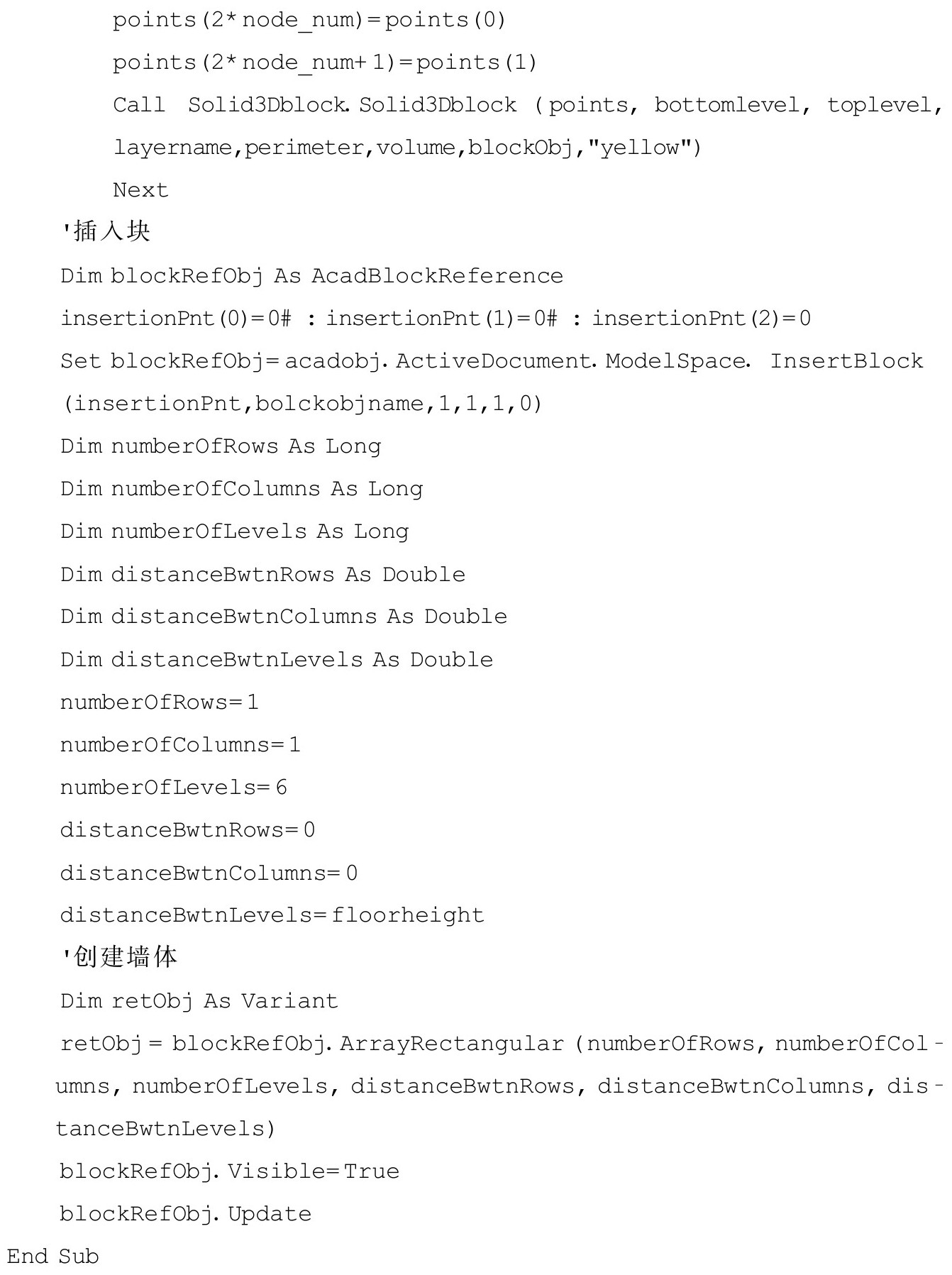

本例根据表2-2中的墙轮廓线识别的数据创建墙模型，建筑的楼层层高为3000mm，共6层。数据驱动墙建模结果如图2.12所示。

2.5.2 数据驱动楼板建模

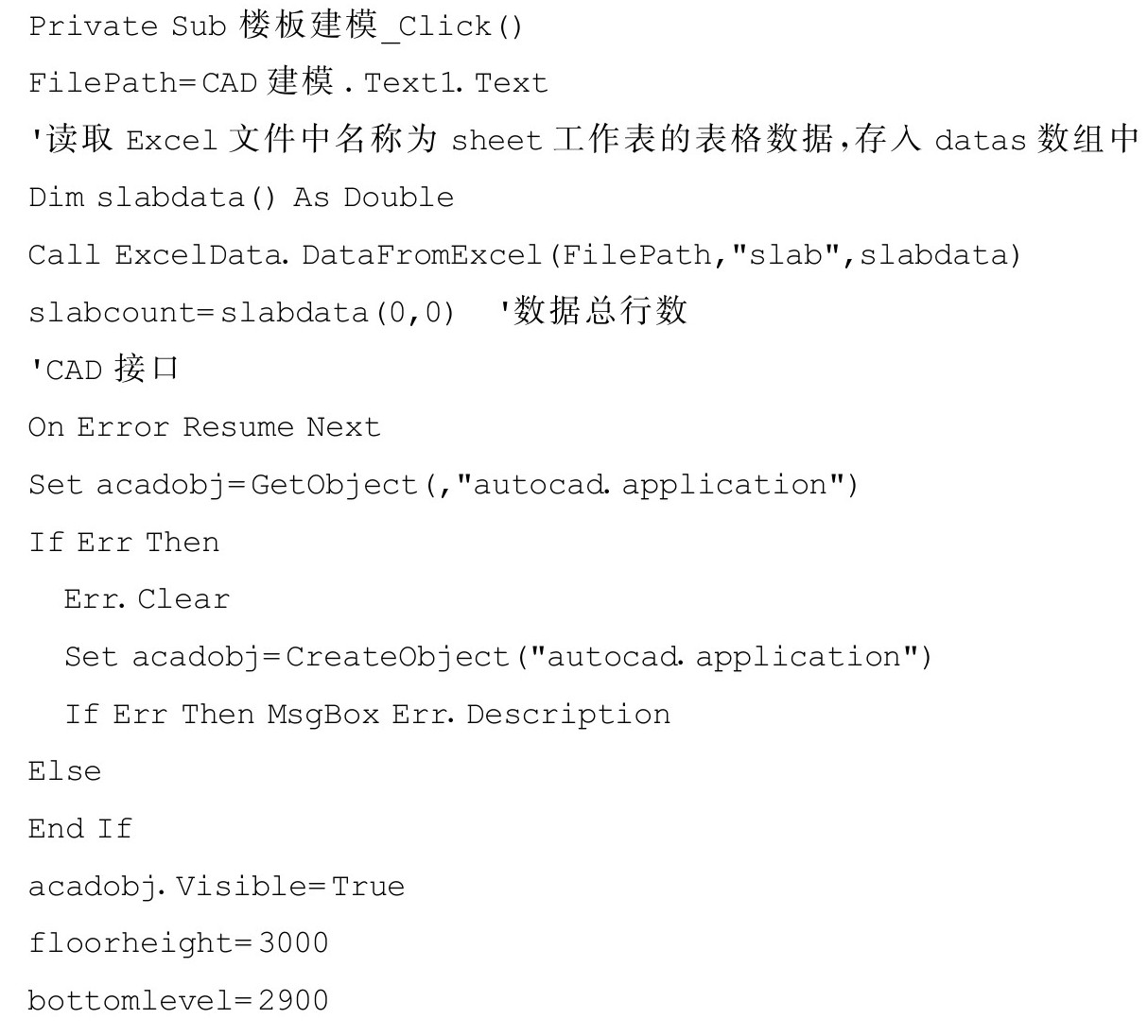

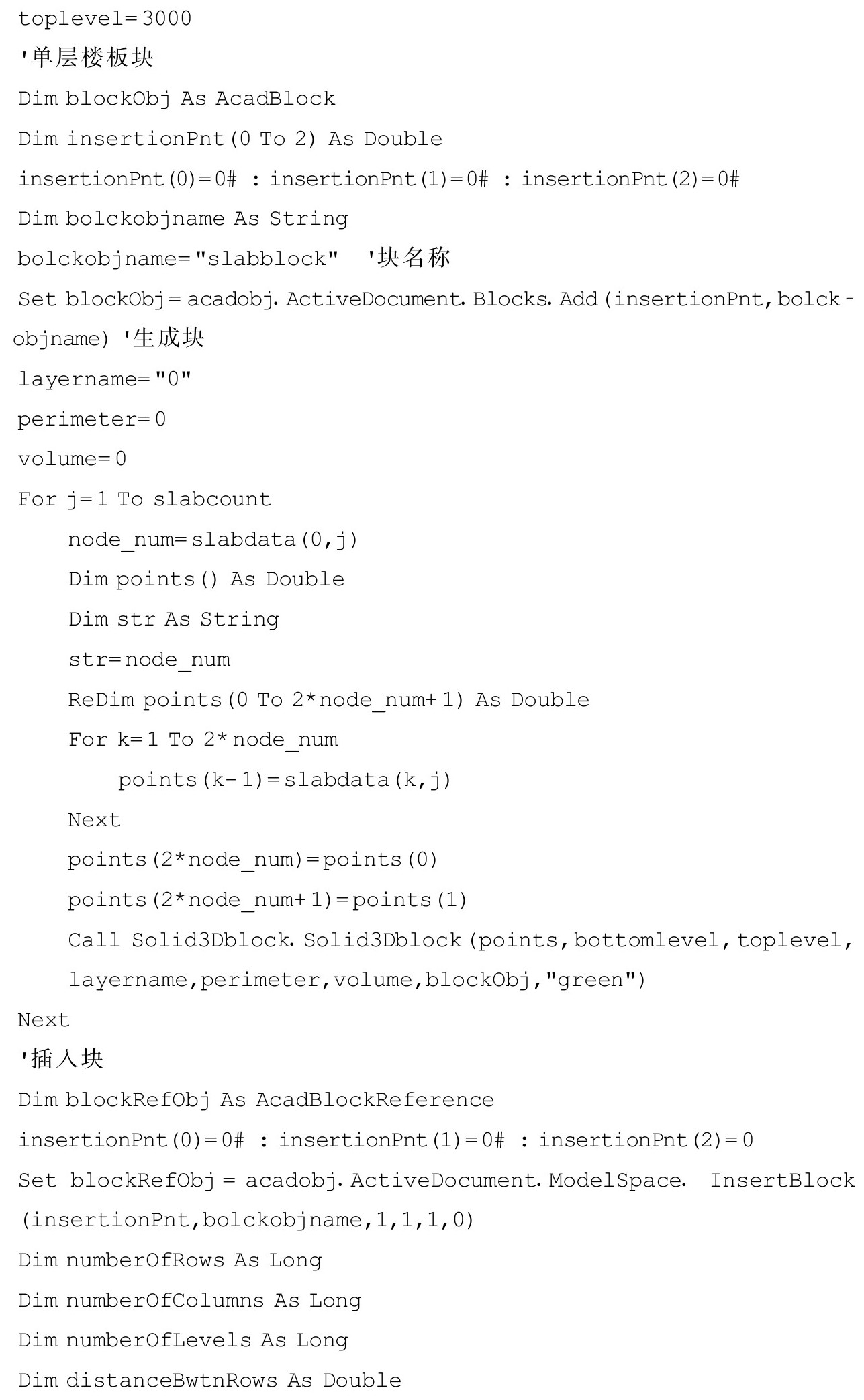

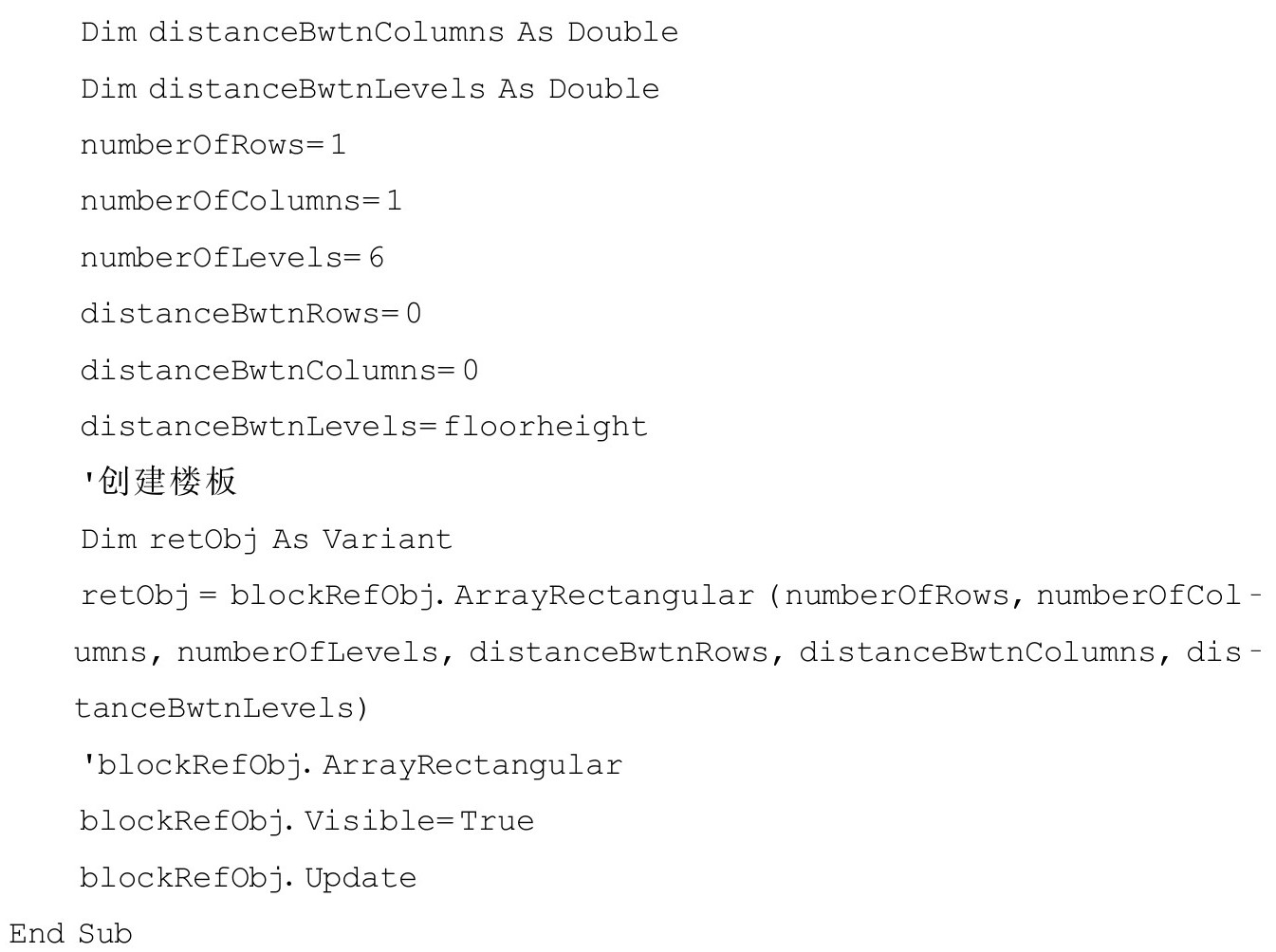

本例根据表2-4中楼板轮廓线识别的数据创建楼板模型，楼板厚100mm.添加楼板后的模型如图2.13所示。

2.5.3 数据驱动洞口墙建模

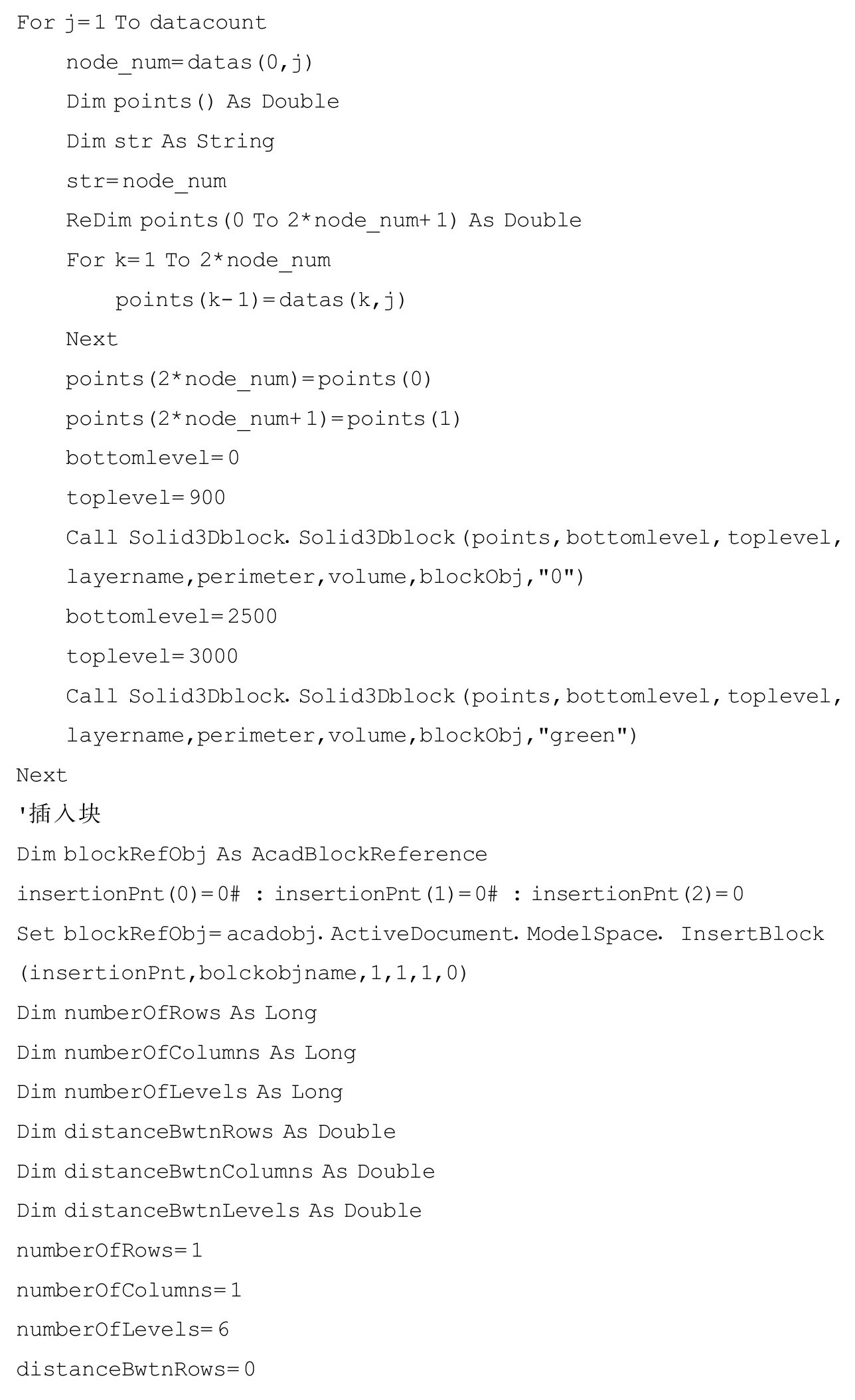

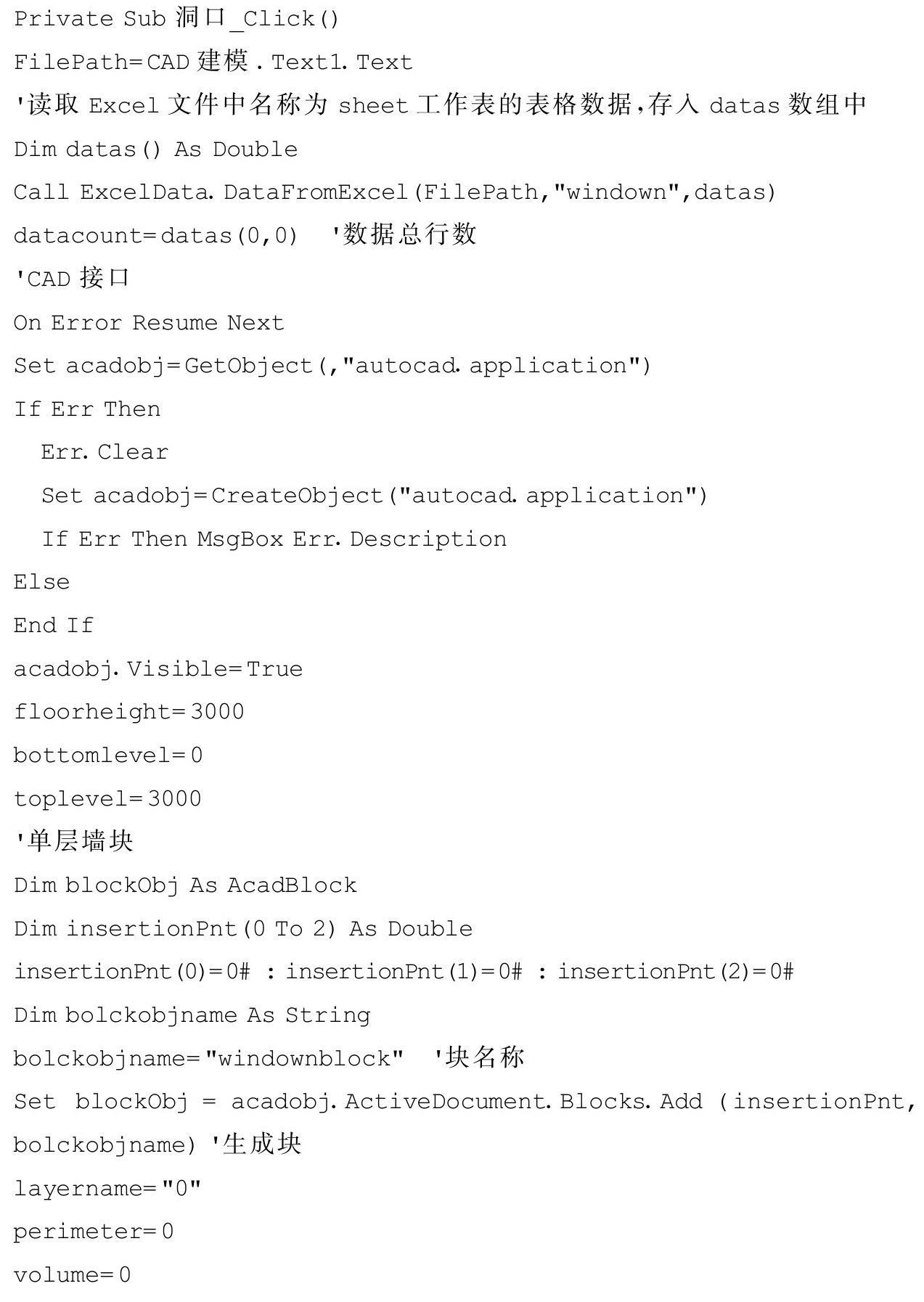

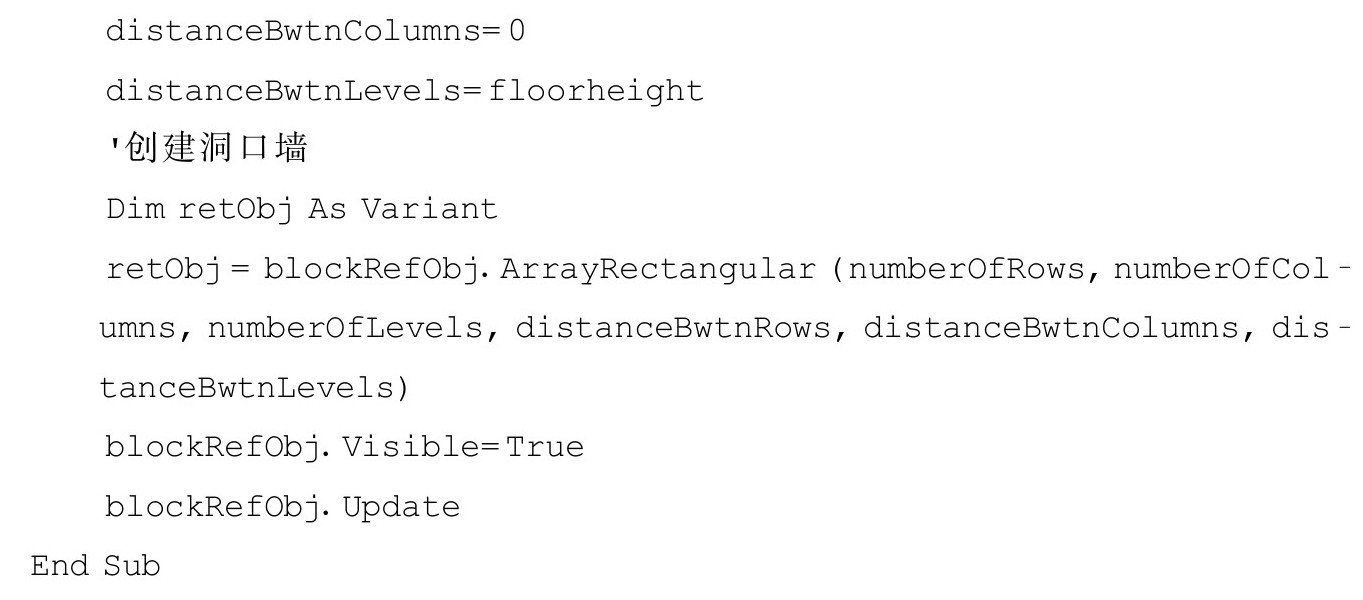

本例根据表2-5中门窗轮廓线识别的数据创建洞口墙模型。添加洞口墙后的模型如图2.14所示。

2.5.4 数据驱动梁建模

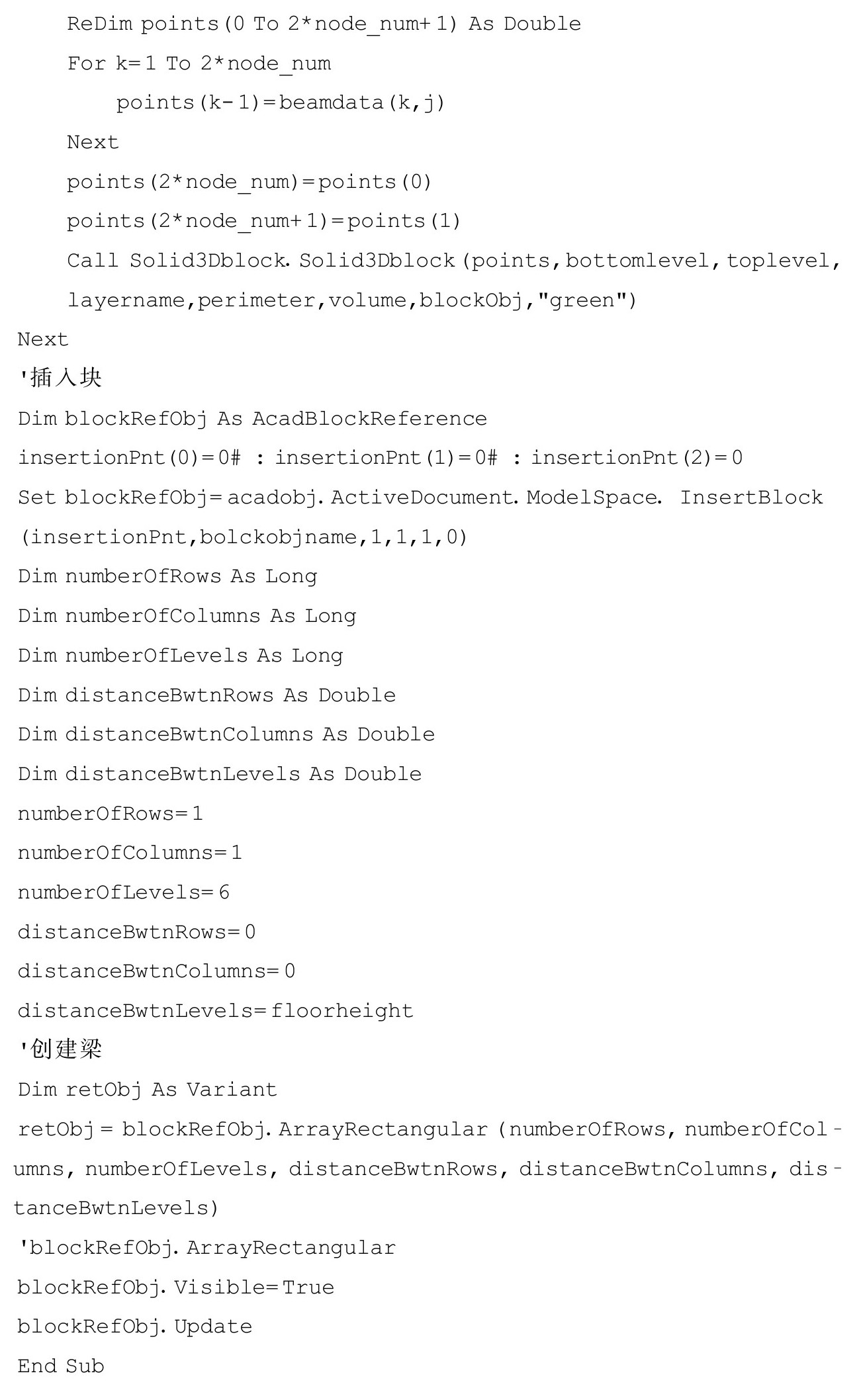

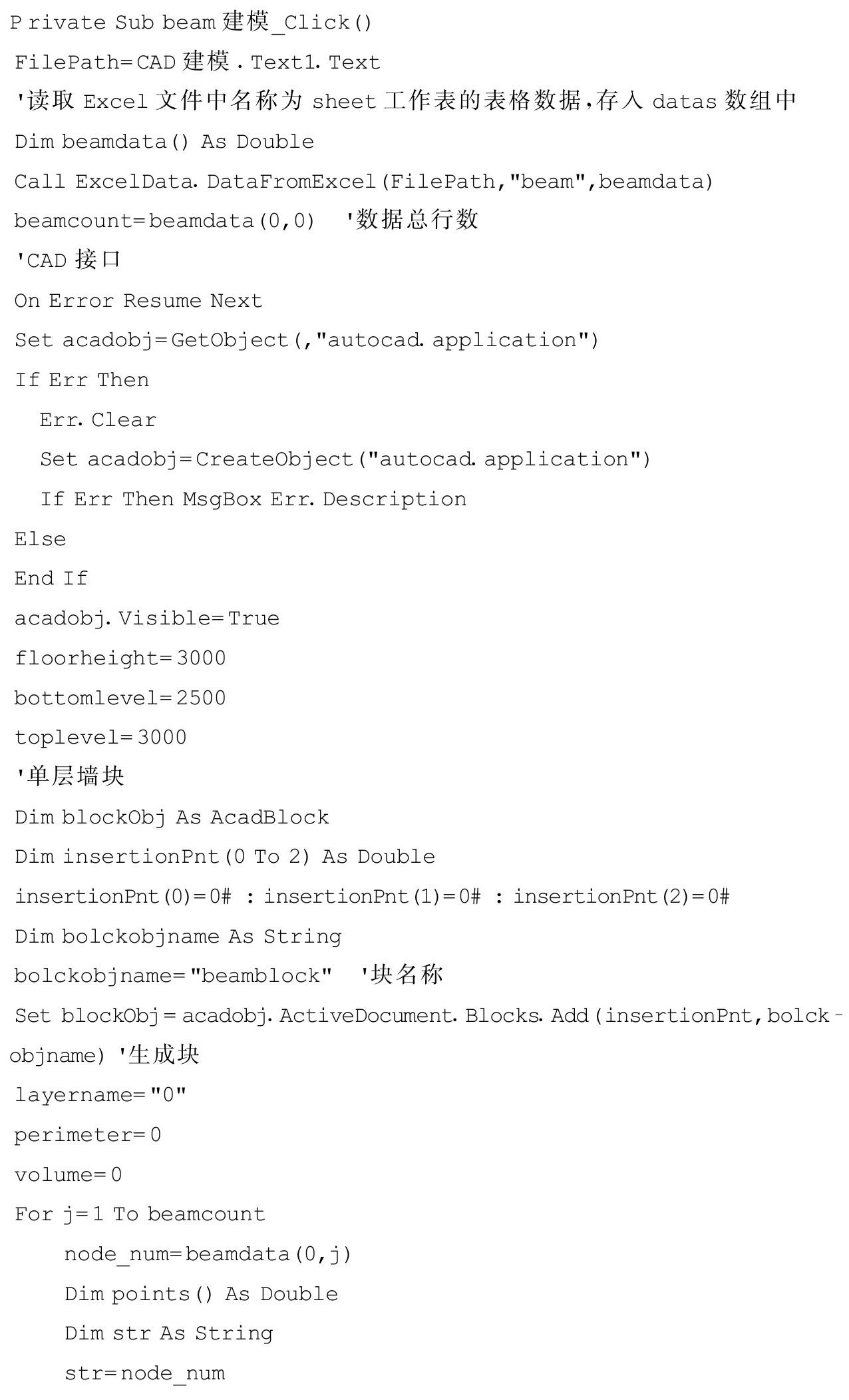

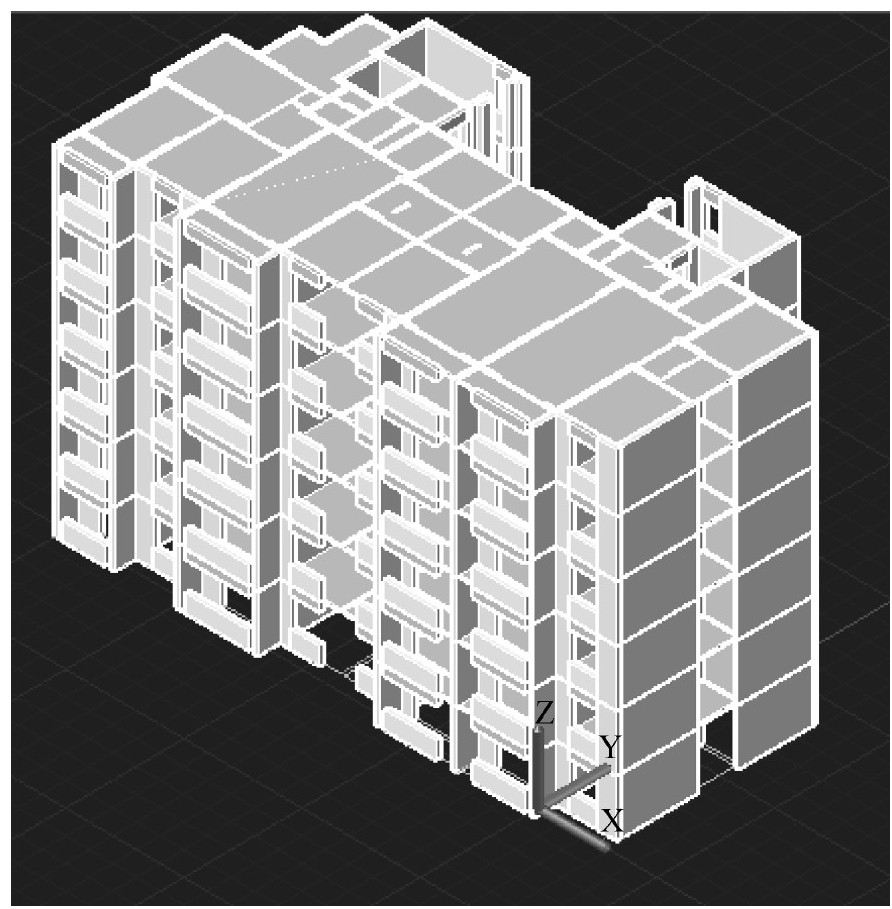

本例根据表2-4中楼板轮廓线识别的数据创建梁模型，梁截面高500mm，建筑楼层层高3m，共6层。添加梁后的模型如图2.15所示。
