手持式数字存储示波器如图2-19所示，它是一个数字示波器和万用表组合而成的仪器，实现了易用性、优异的技术指标及众多功能特性的完美结合，可帮助用户更快地完成测试工作。示波器向用户提供了简单而功能明晰的操作面板，以进行所有的基本操作。符合传统手持式仪器的使用习惯，用户不必花大量的时间去学习和熟悉示波器的操作，即可熟练使用。
图2-19 手持式数字存储示波器

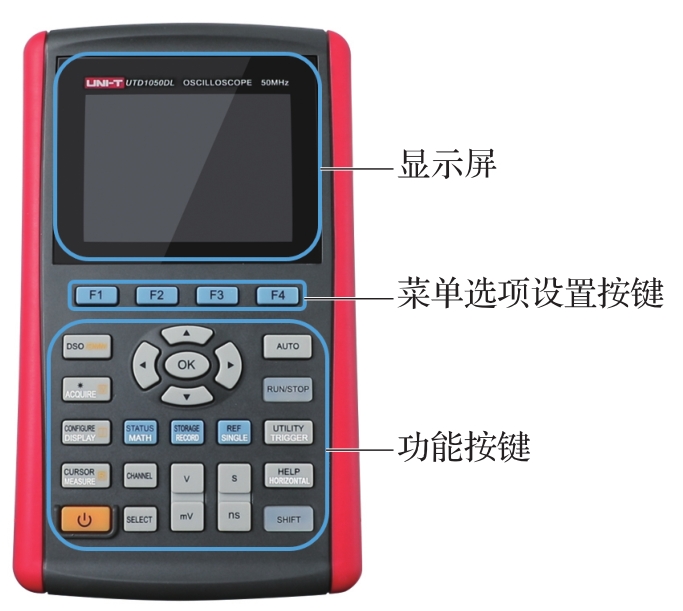

示波器按键如图2-20所示，示波器按键符号及含义见表2-10。
图2-20 示波器按键

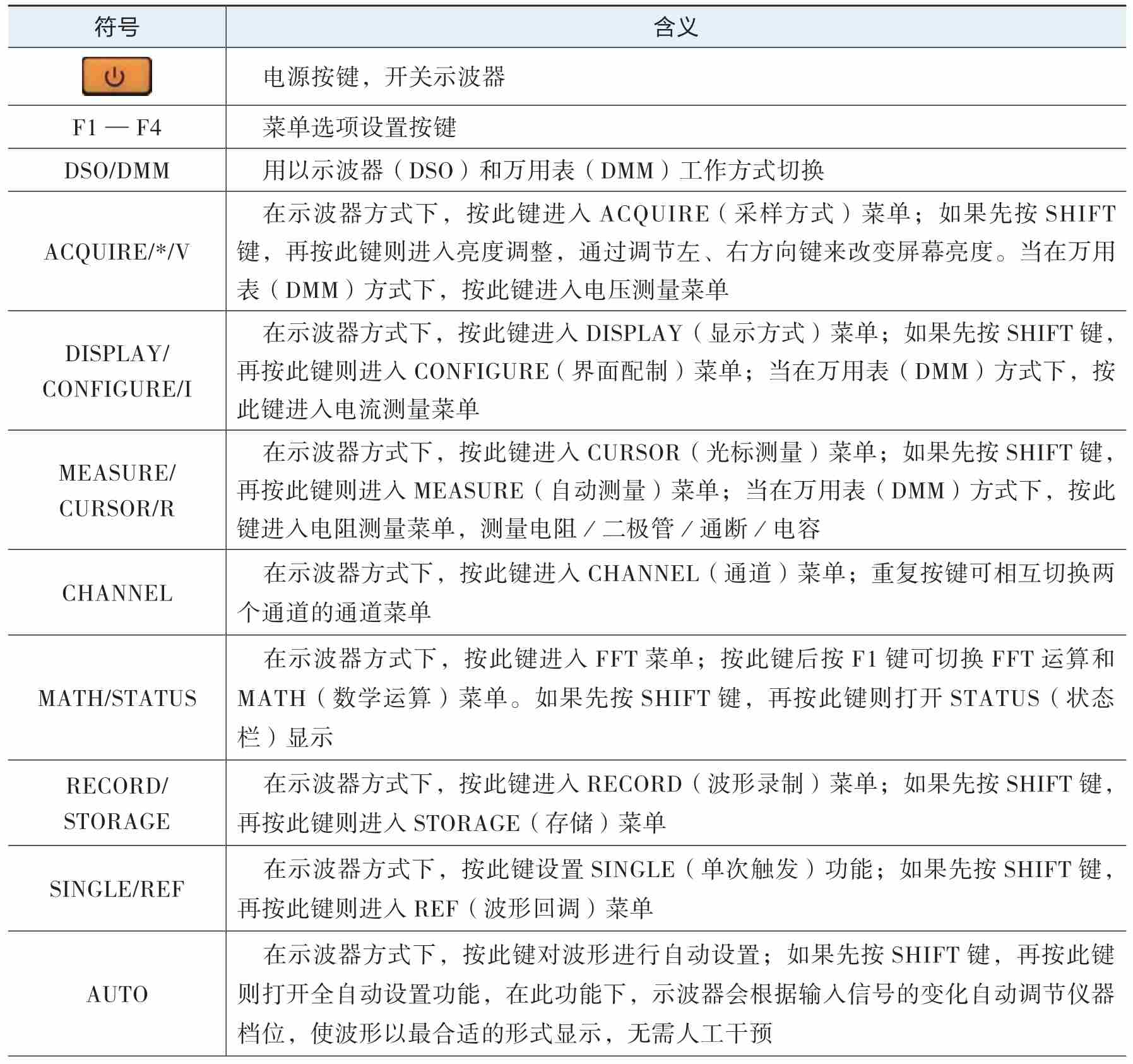

表2-10 示波器按键符号及含义

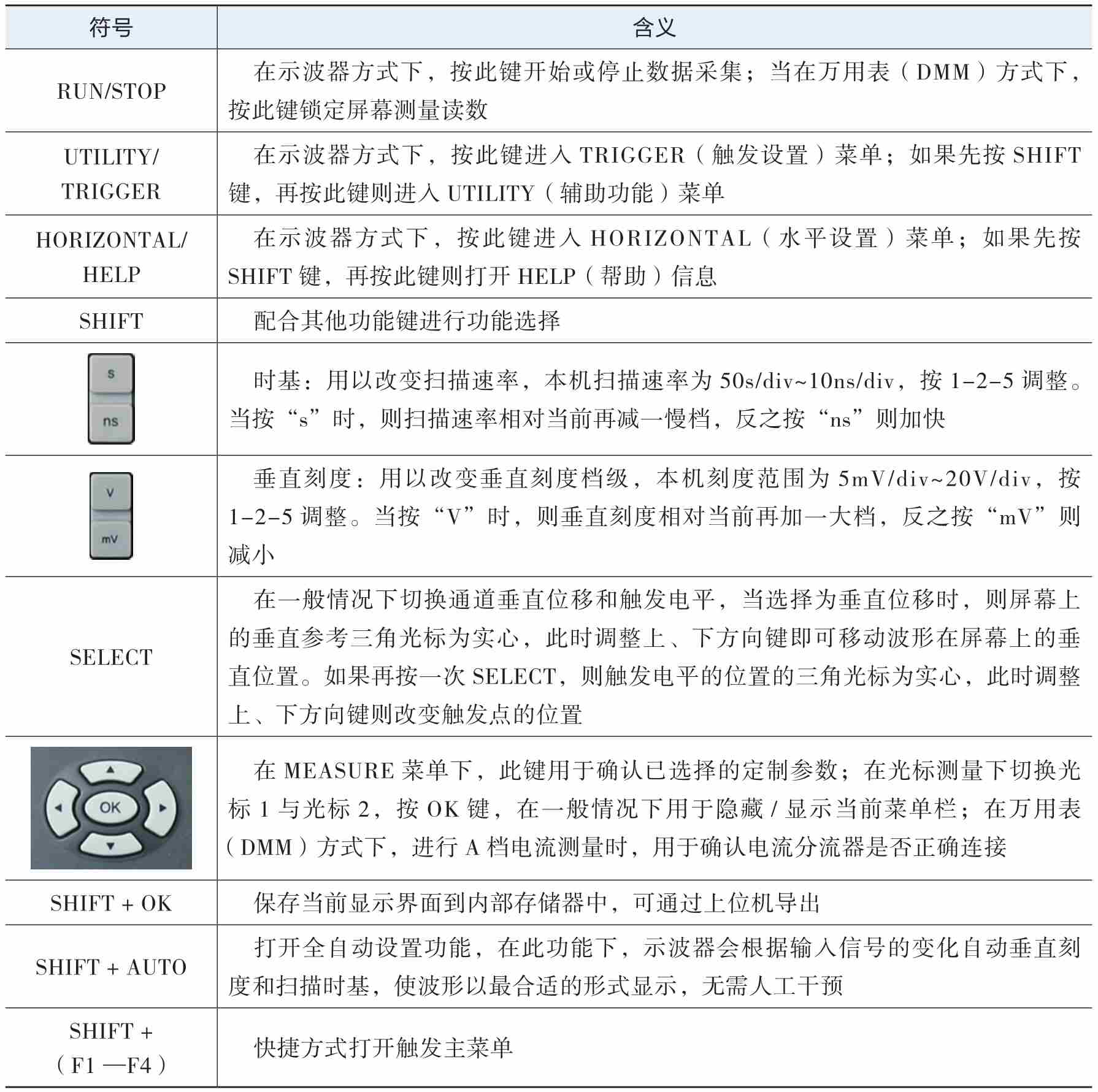

（续）

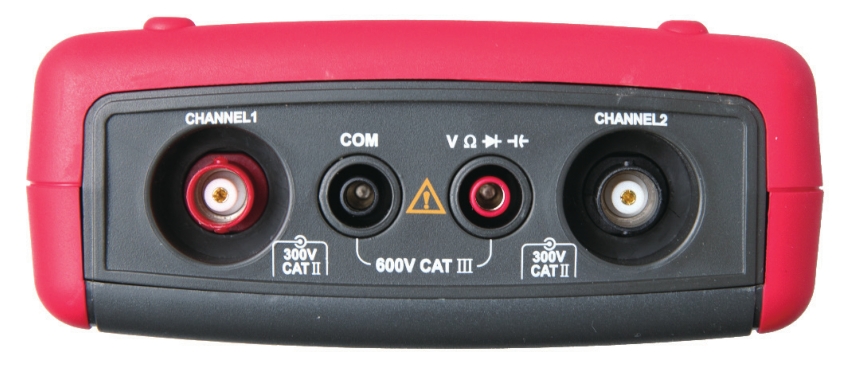

示波器通道接口如图2-21所示，其功能说明见表2-11。
图2-21 示波器通道接口

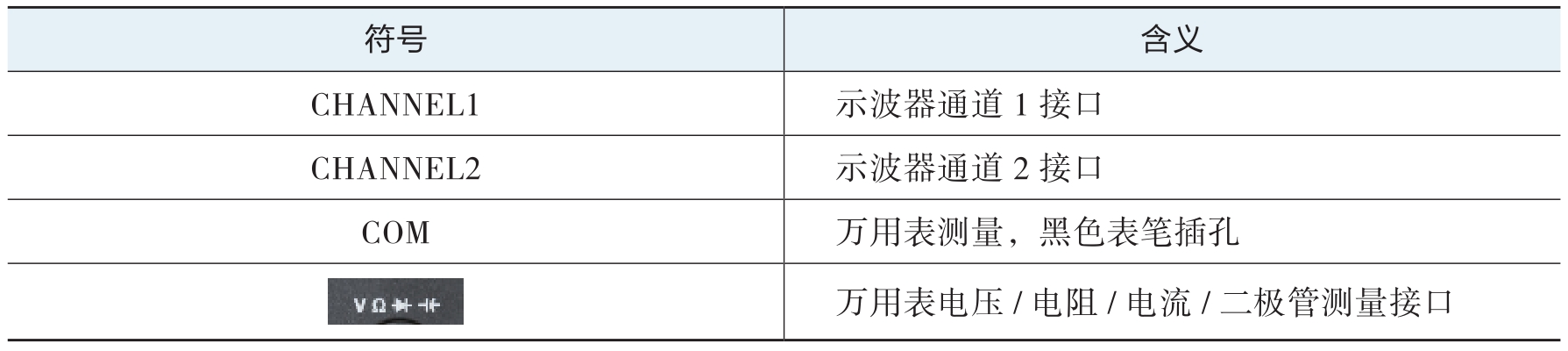

表2-11 示波器通道接口功能说明
示波器显示屏功能说明如图2-22所示。
图2-22 示波器显示屏功能说明

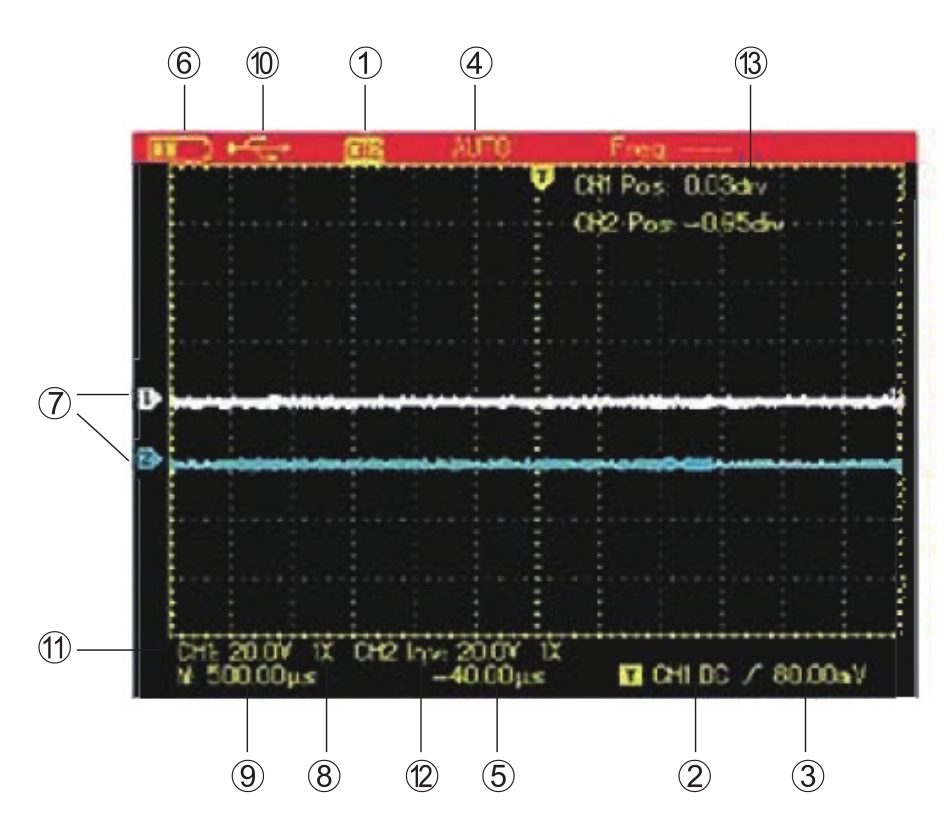

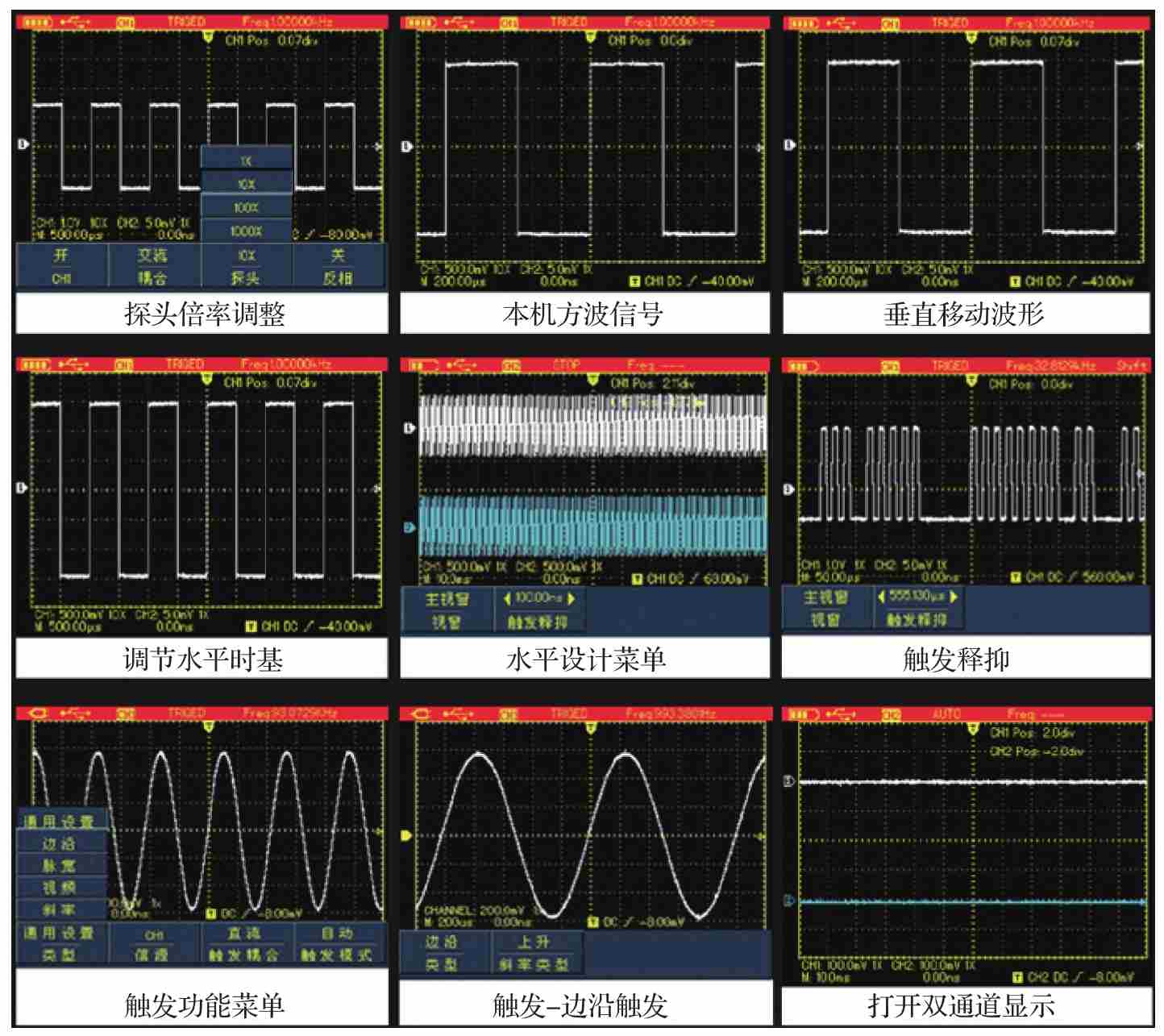

显示屏除显示波形外，其上还含有很多关于波形和示波器控制设置的详细信息，如图2-23所示。
①当前激活波形显示（参考图2-23，后同）。
CHl：表示可对通道波形进行调节。
REF：表示可对回调波形进行调节。
FFT：表示可对FFT运算波形进行调节。
图2-23 示波器控制设置
②触发耦合方式显示。
AC：交流触发耦合方式。
DC：直流触发耦合方式。
HF：高频抑制方式。
③读数显示边沿触发电平位置。
④采集状态显示。
ARMED：示波器正在采集预触发数据，在此状态下忽略所有触发。
READY：示波器已采集所有预触发数据，并准备接收触发。
TRIG'ED：示波器已发现一个触发，并正在采集触发后的数据。
STOP：示波器已停止采集波形数据。
AUTO：示波器处于自动方式，并在无触发状态下采集波形。
SCAN：在扫描模式下示波器连续采集并显示波形。
⑤显示触发点距中心刻度处时间的读数。
⑥图标表示供电方式。
：示波器使用电池供电。
：示波器使用直流适配器供电。
⑦屏幕上的标记指明所显示波形的搭铁线基准点。
⑧1X图标表示通道探头倍率为1倍。
⑨读数显示主时基设置。
⑩上位机连接标志。
⑪读数显示当前垂直刻度系数。
⑫波形反相标记，此时表示波形反相显示。
⑬该读数表示通道参考标记相对于屏幕水平中线的位移值。
