绝缘测试仪的使用方法
在使用绝缘测试仪测量绝缘电阻之前，首先要检测绝缘测试仪是否正常工作。

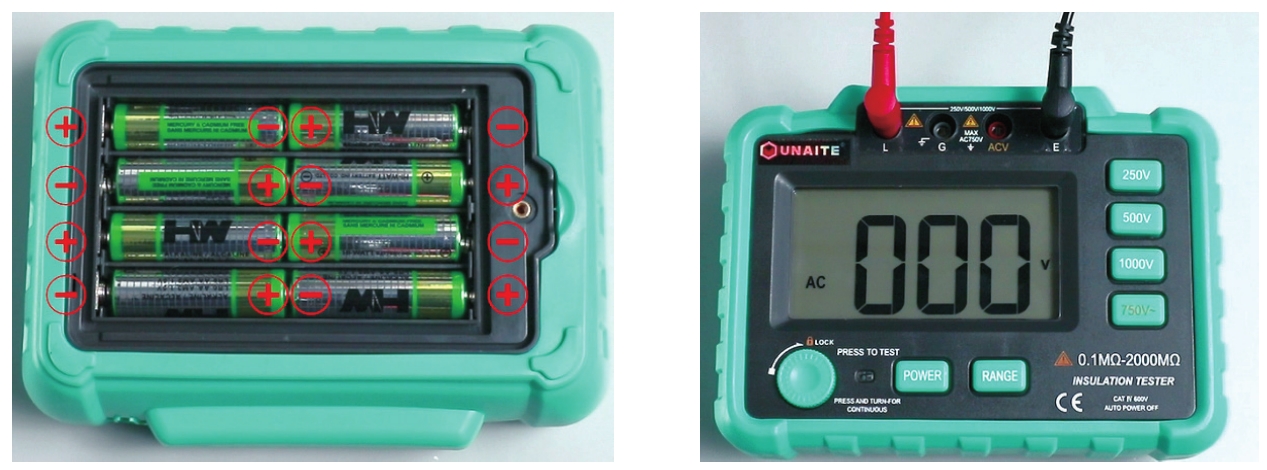

1）打开电池盒后盖装入5号电池8节（图2-12），注意电池极性不要接反。
图2-12 绝缘测试仪的检查1
2）将红色测量线插入L插孔，黑色测量线插入E插孔。
3）按下电源开关“POWER”按键。

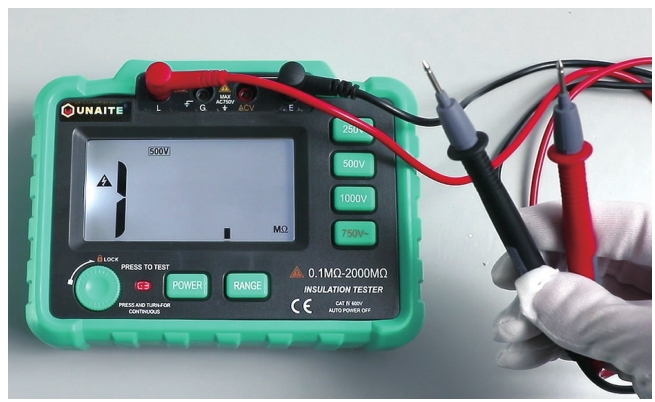

4）将测量探头置于空气中按下测试按钮，读取测量值，仅最高位显示“1”，表示超过量程，见图2-13。

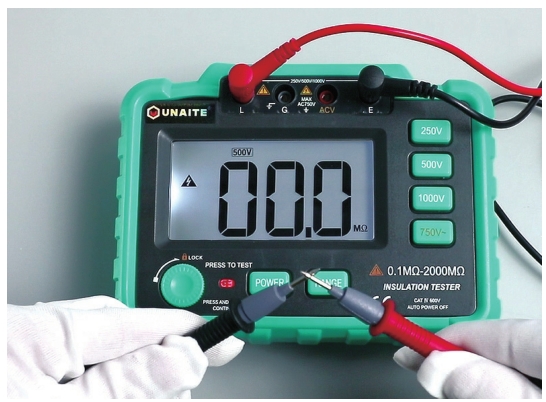

5）将红、黑测量探头短接约2s，接触时测试阻值为“0”MΩ，说明绝缘电阻测试仪良好，可以正常使用，如图2-14所示。
图2-13 绝缘测试仪的检查2
图2-14 绝缘测试仪的检查3
注意事项： 在执行开路测试时，禁止使用身体部位触碰测试探头，如图2-15所示。
图2-15 绝缘测试仪的检查4

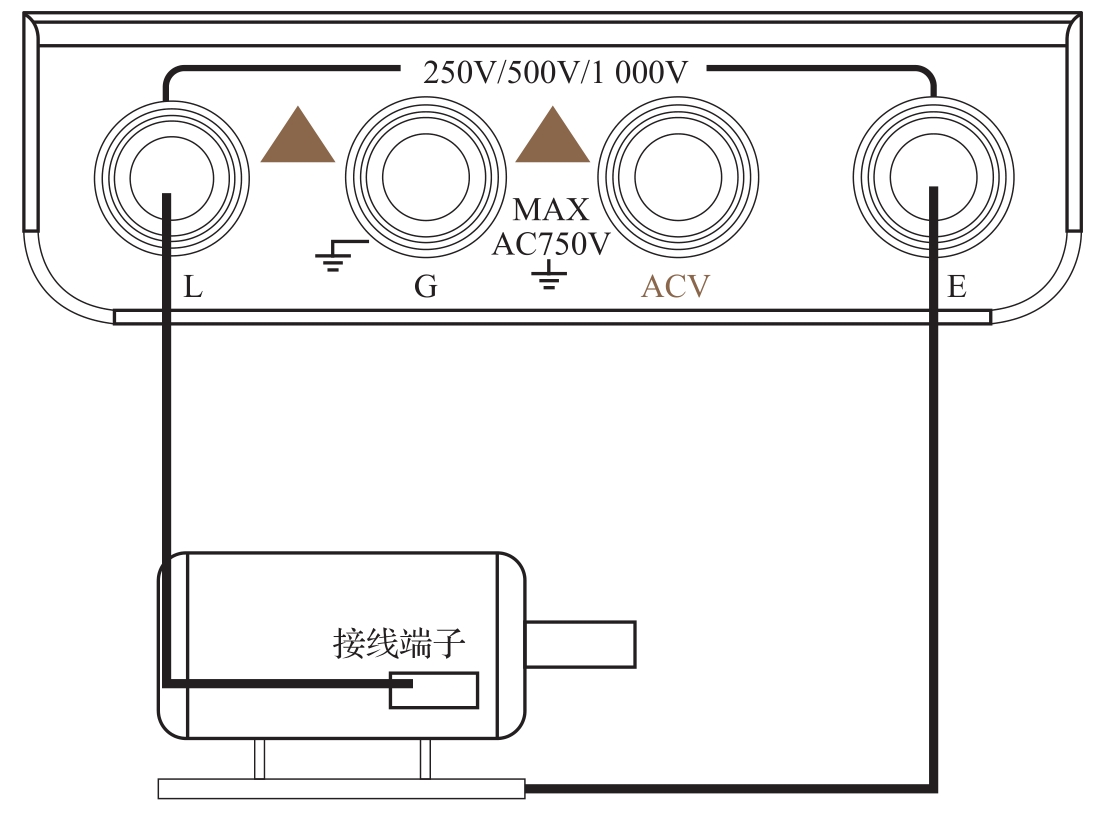

绝缘电阻测量方法如图2-16所示。
图2-16 绝缘电阻测量方法
1）根据测量需要选择测试电压（250V/500V/1000V）。

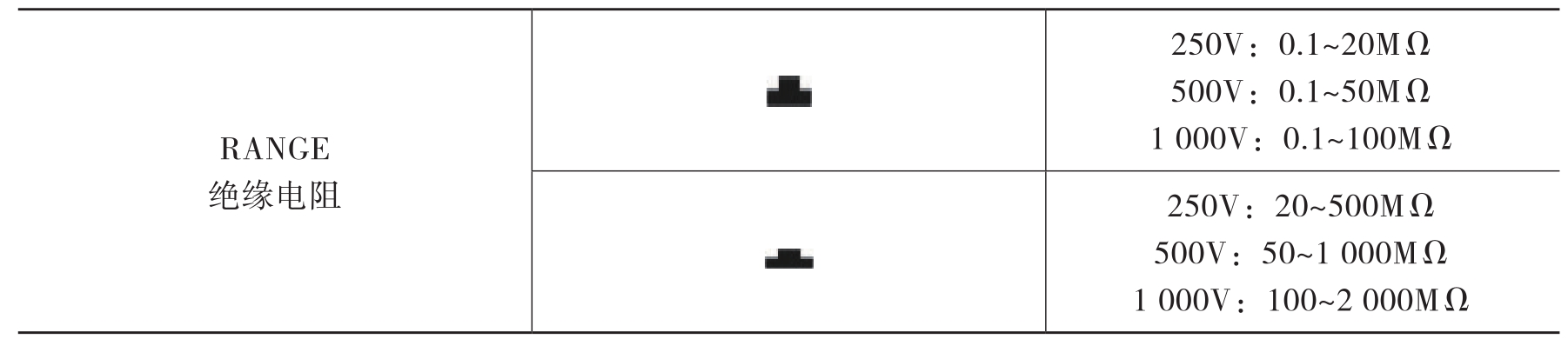

2）根据测量需要选择量程开关（RANGE），见表2-9。
表2-9 绝缘电阻量程

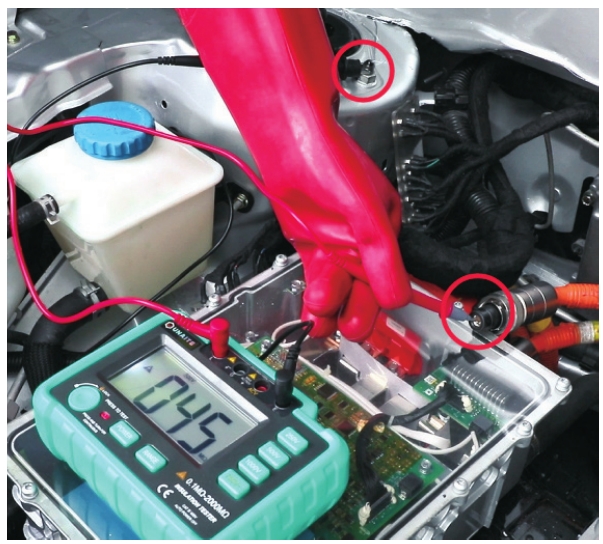

3）按下测试开关，测试即进行，向右侧旋转可锁定按键开关，当显示值稳定后，即可读数，如图2-17所示。
图2-17 绝缘电阻测量
1）将红色测量线插入ACV插孔，黑色测量线插入G插孔。
2）按下电源开关“POWER”按键。
3）根据测量需要选择测试电压AC750V。

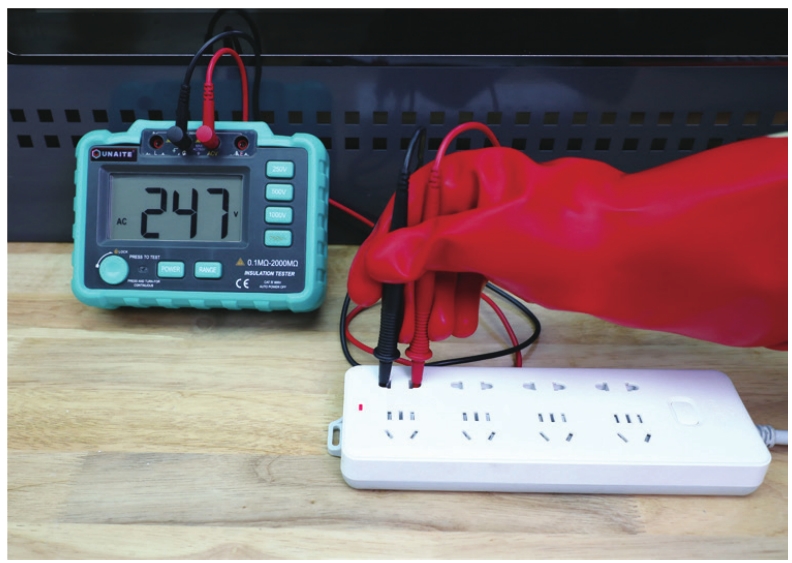

4）测量家用插座220V交流电压，当显示值稳定后，即可读数，如图2-18所示。
图2-18 交流电压测量
1）测试电压选择键不按下时，输出电压插孔上将可以输出高压。
2）测试时不允许手持测试端，以保证读数准确及人身安全。
3）仪表不宜置于高温处存放，避免阳光直接照射，以免影响液晶显示器的寿命。
4）电池能量不足有符号“
”显示，请及时更换电池。长期存放时应及时取出电池，以免电池漏液损坏仪表。
5）空载时，如有数字显示，属正常现象，不影响测试。
6）在进行兆欧测试时，如果显示读数不稳定，可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被测对象屏蔽端，即可使读数稳定。
7）为保证测试安全性和减少干扰，测试线采用硅橡胶材料，请勿随意更换测试线。
