万用表的测量操作流程

1.万用表的检查

在使用万用表测量之前，首先要检测万用表是否正常工作。

1）“功能量程旋钮开关”从OFF位旋到其他任何一个档位，万用表LCD屏应能正常亮起。

2）如果不能够正常亮起，请检查与更换万用表电池，安装电池时要注意区分其极性。

3）将万用表的红色表笔插入电阻档的测试接口，黑色表笔插入COM接口。

4）将档位打到电阻档。

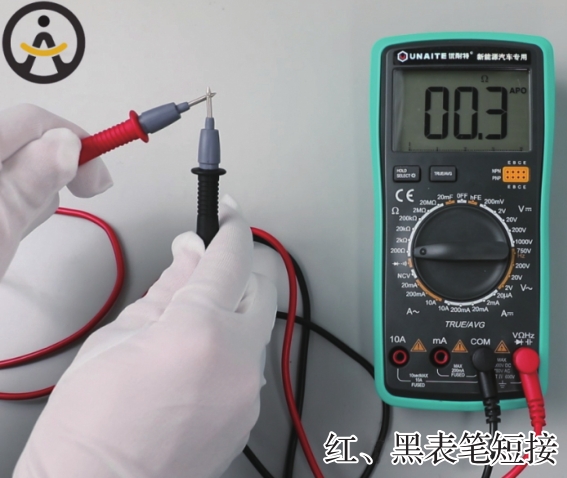

5）红色测量笔与黑色测量笔短接，如果测量到的阻值非常小（小于0.5Ω），则说明万用表内部的熔丝正常，可以进行测量，如图2-4所示。

2.电阻测量方法

1）万用表的红色表笔插入电阻档的测试接口，黑色表笔插入COM接口。

2）根据测量电阻值，将量程旋钮开关置于合适的电阻测量档位。

3）将表笔并联到被测电阻两端上，从显示器上直接读取被测电阻值，如图2-5所示。

注意事项：

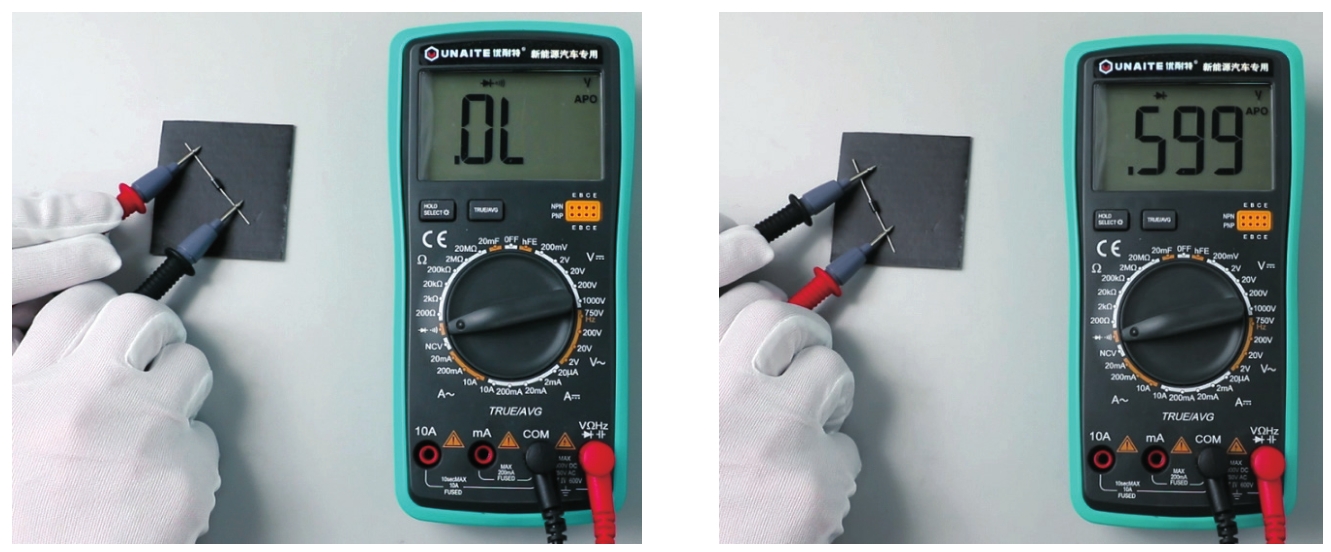

①如果被测电阻开路或阻值超过最大量程时显示“OL”。

②当测量在线电阻时，在测量前必须先将被测电路内的所有电源关断，并将所有电容器残余电荷放尽，才能保证测量准确。

③在低阻测量时，表笔及仪表内部的引线会带来0.2～0.5Ω电阻的测量误差。

④当表笔短路时的电阻值不小于0.5Ω时，应检查表笔是否有松脱现象或其他原因。

⑤测量1MΩ以上的电阻时，可能需要几秒钟后读数才会稳定。这对于高阻的测量属于正常。为了获得稳定的读数，尽量选用短的测试线或配用附件提供的转接插头进行测量，效果更为理想。

⑥在完成所有的测量操作后，要断开表笔与被测电路的连接。

3.直流电压测量方法

1）万用表的红色表笔插入电压档的测试接口，黑色表笔插入COM接口。

2）将量程旋钮开关置于直流电压档。

3）将红、黑表笔并联到待测电源或负载上。

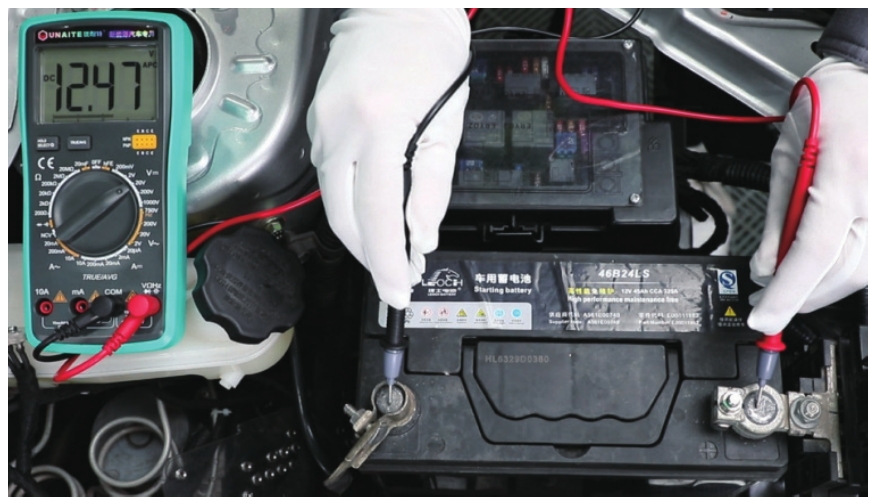

4）从显示器上直接读取被测电压值，如图2-6所示。

4.交流电压测量方法

1）万用表的红色表笔插入电压档的测试接口，黑色表笔插入COM接口。

2）将量程旋钮开关置于交流电压档。

3）将红、黑表笔并联到待测电源或负载上。

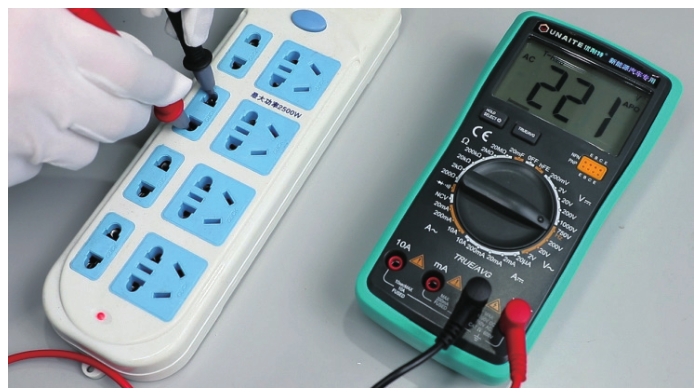

4）从显示器上直接读取被测电压值，如图2-7所示。

5.直流电流测量方法

1）万用表的红色表笔插入电流档的测试接口，黑色表笔插入COM接口。

2）将功能旋钮开关置于直流电流档。

3）将仪表表笔串联到待测回路中。

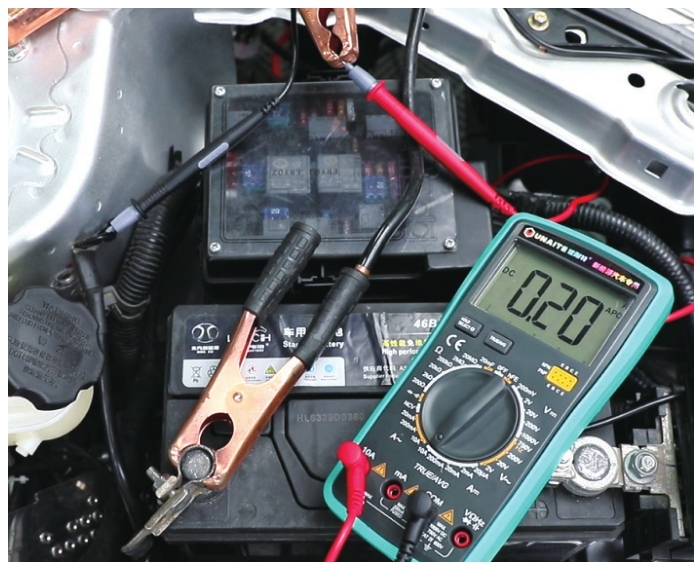

4）显示器上直接读取被测电流值，如图2-8所示。

6.二极管测量方法

1）万用表的红色表笔插入二极管档的测试接口，黑色表笔插入COM接口。

2）将功能旋钮开关置于二极管测量档。

3）红表笔接到被测二极管的正极，黑表笔接到二极管的负极。

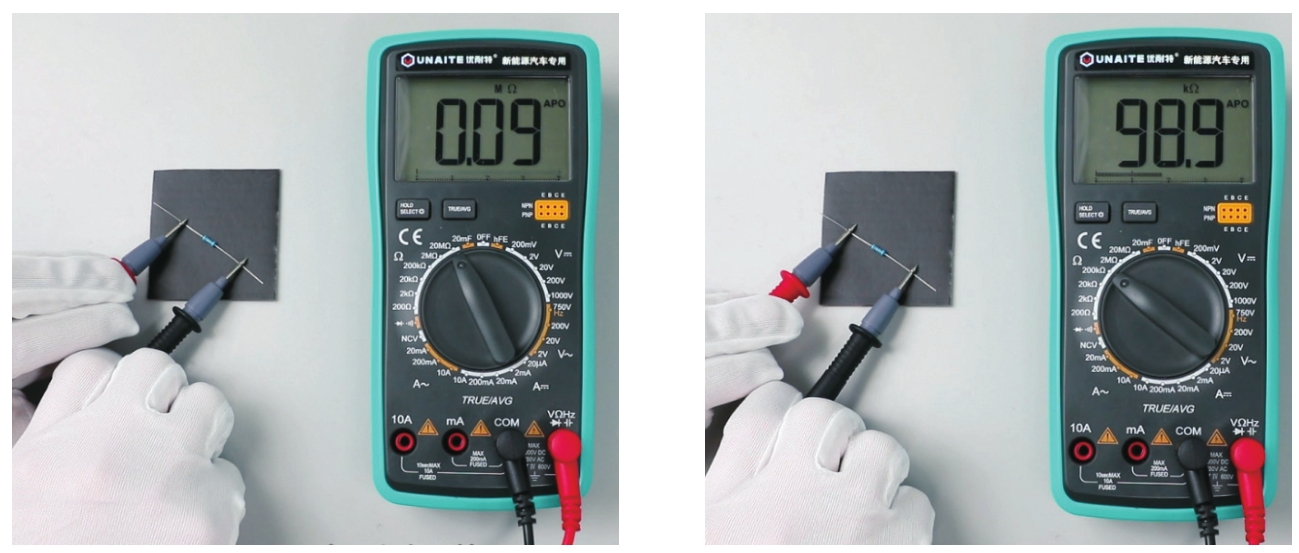

4）显示器上直接读取被测二极管的近似正向PN结电压值，如图2-9所示。
