掌握电缆外观完整性检查方法，熟悉电缆结构，能检测电缆尺寸并判断其规格型号是否符合技术标准。
电缆综合实训场。必备1个工位，工位旁固定摆放一个电缆盘，电缆紧密缠绕于电缆盘中，场地清洁无杂物。

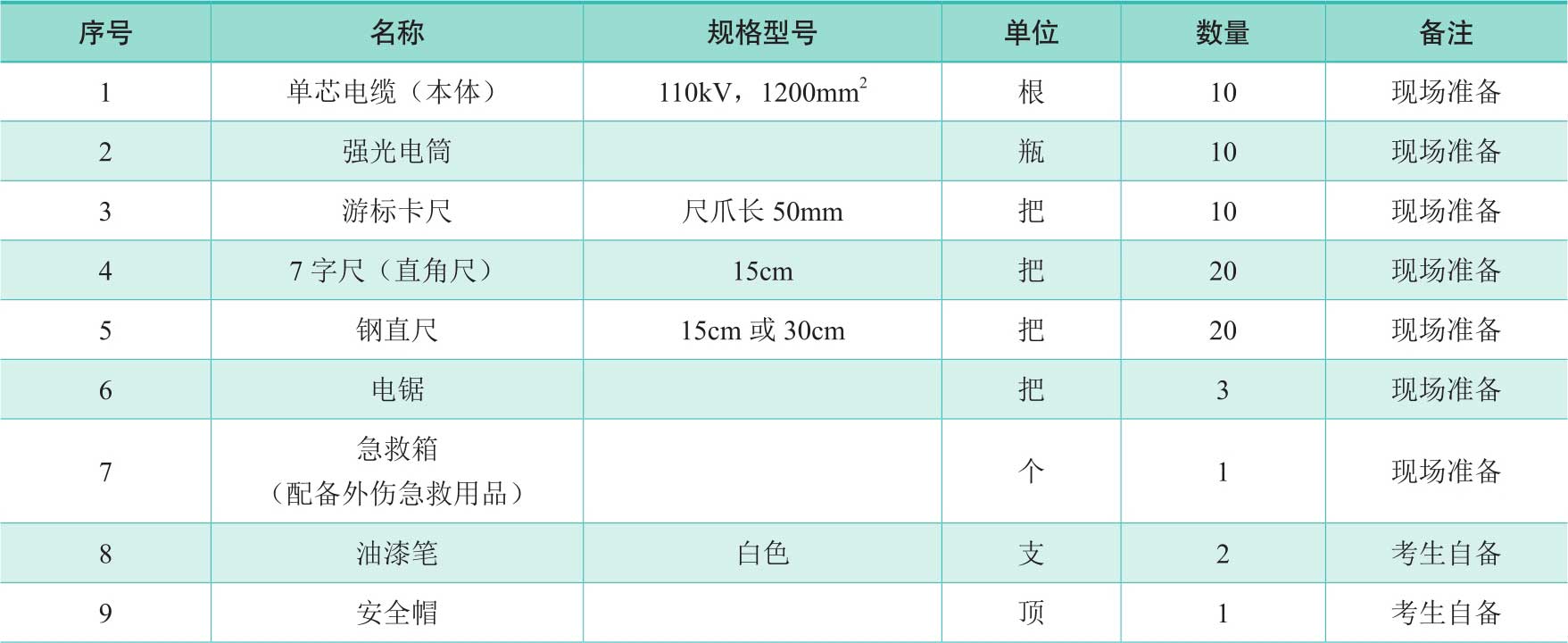

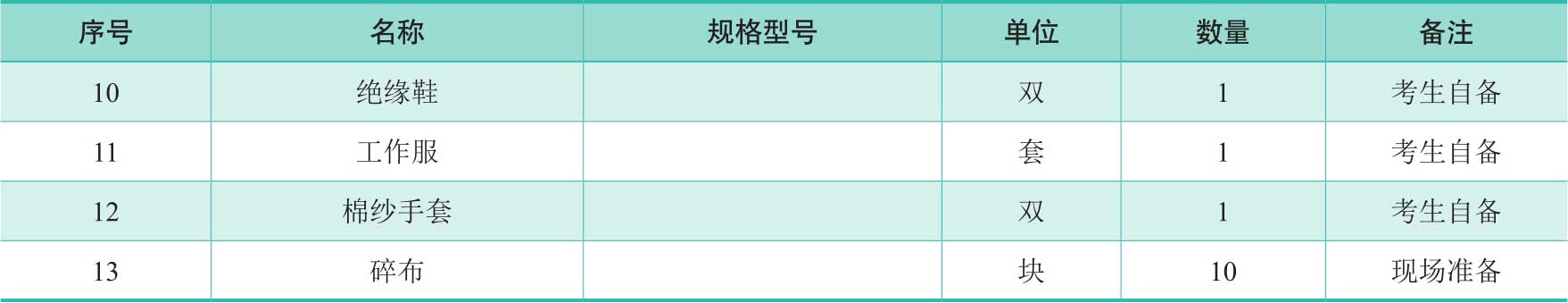

培训工具及器材如表3-5所示。
表3-5 培训工具及器材
续表
教师现场讲解、示范，学员进行技能操作训练，培训结束后进行理论考核与技能测试。
电缆外观完整性检查原理知识介绍：0.25小时。
电缆外观完整性检查方法讲解、示范：0.25小时。
电缆结构原理知识介绍：0.5小时。
分组技能操作训练：1小时。
技能测试：1小时。
合计：3小时。
30分钟（实操）。
（1）电缆外观完整性检查原理知识。
（2）电缆种类和型号原理知识。
（3）电缆结构和作用原理知识。
（4）电缆外观完整性检查的标准和检查方法。
作业前的准备→清理电缆表面脏污→检查外护套是否破损→检查电缆牵引头是否破损→检查电缆是否变形→标记电缆变形或破损位置→工作结束。
（1）检查电缆时防止电缆掉落，避免砸伤手脚。
（2）检查电缆时防止被锋利的金属护套割伤手部。
（3）使用电锯时不能佩戴棉纱手套。
（4）注意用电安全和锯片的角度，避免误伤旁人。
电缆外观完整性检查的操作步骤如下。
（1）对目标电缆进行必要的清洁，清理电缆表面影响检查的脏污部位。
（2）检查外护套表面是否存在破损情况（如必要时可使用强光电筒照明）。
（3）检查电缆牵引头是否存在破损、开裂情况（如必要时可使用强光电筒照明）。
（4）检查电缆是否存在变形，使用游标卡尺或7字尺检查电缆各方向外径（半径）尺寸是否保持一致，判断电缆是否存在变形。
（5）在电缆变形或破损位置标记缺陷范围。
（6）检查电缆紧线方向与箭头方向是否一致。
（7）对电缆进行气密性检查。
（8）核对铭牌标注的电缆型号参数与图纸是否一致。

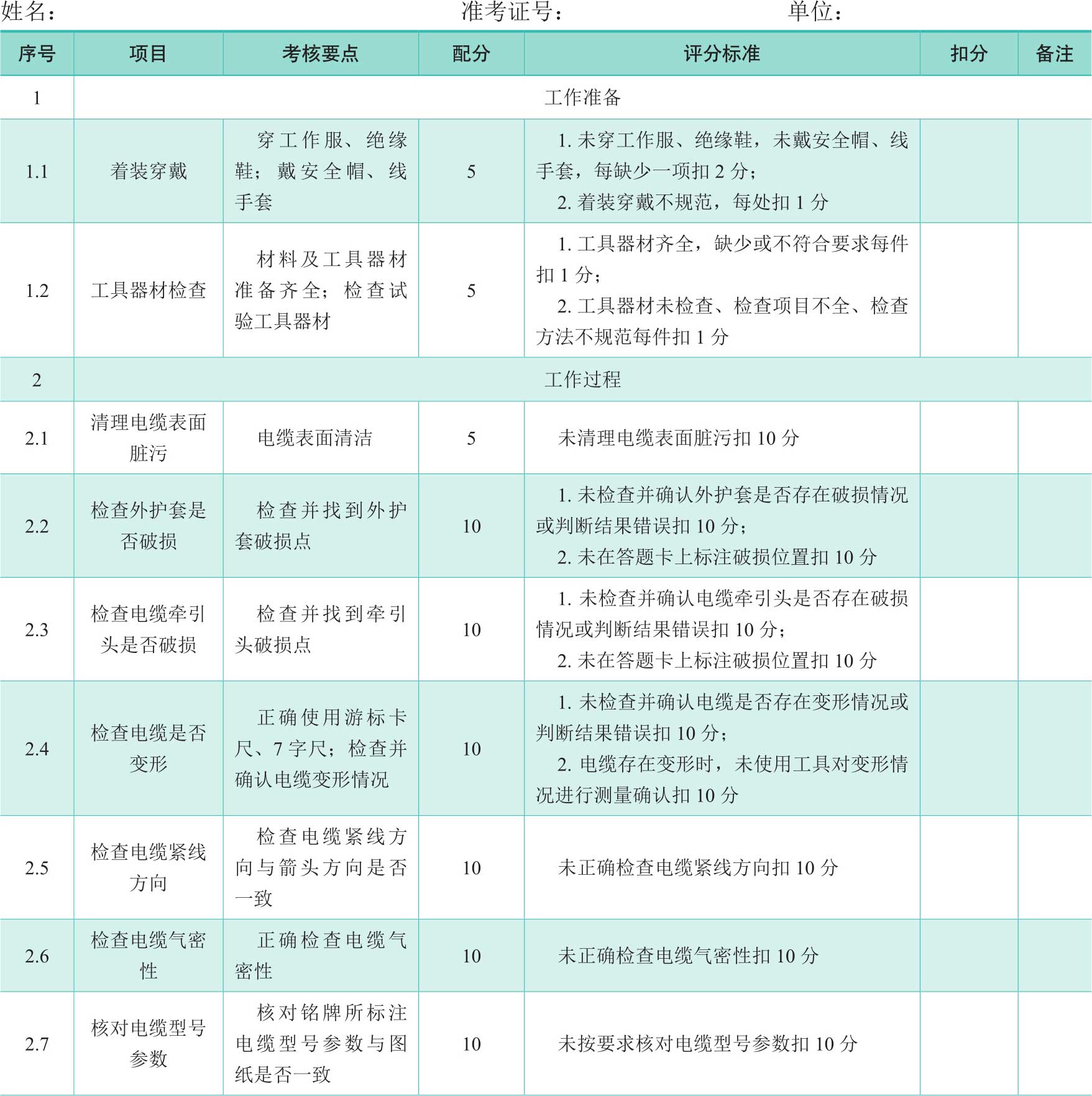

电缆外观完整性检查考核评分记录表如表3-6所示。
表3-6 电缆外观完整性检查考核评分记录表

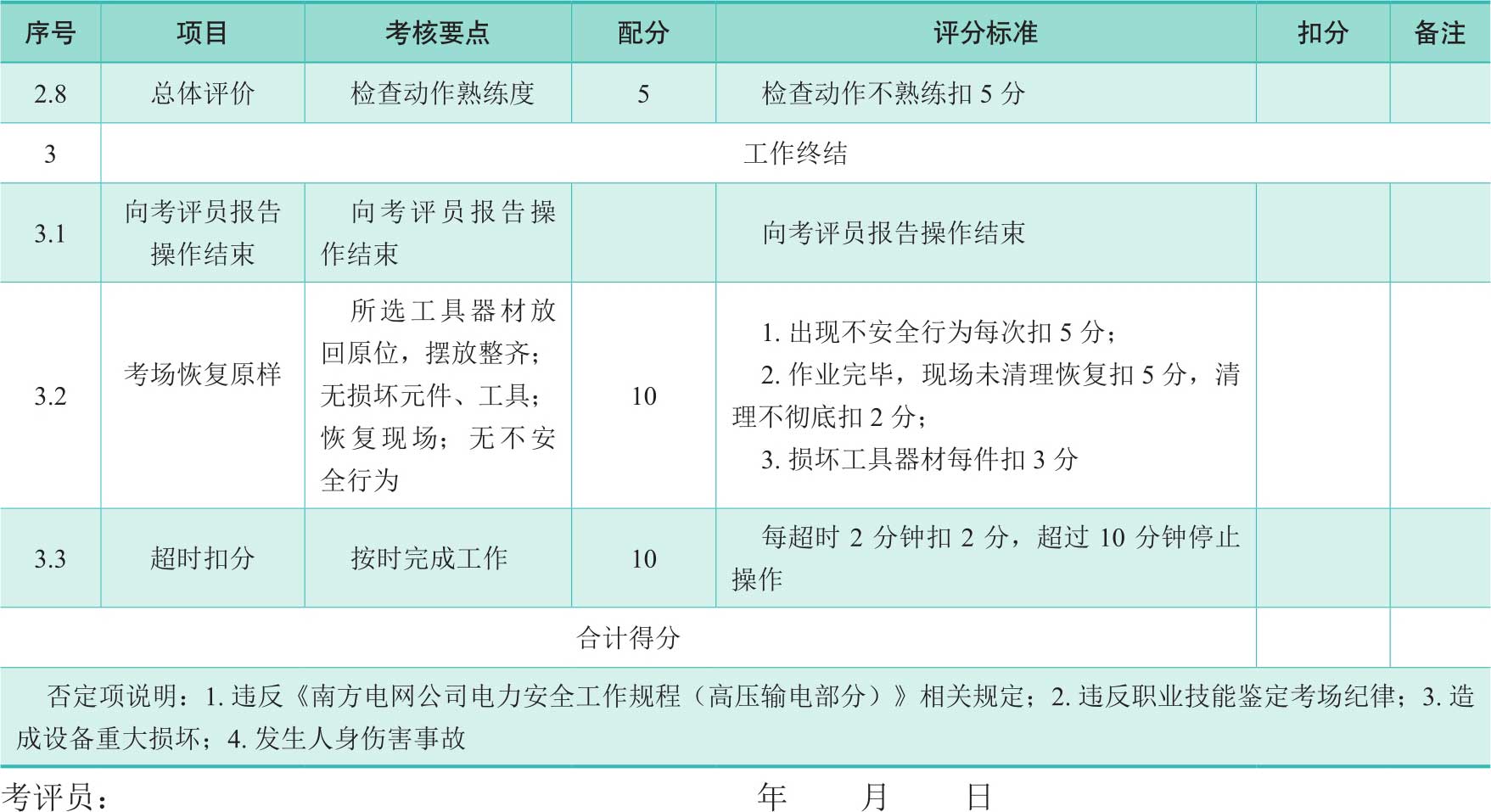

续表
（1）熟悉机械制图的一般原理和画法，能阅读电缆路径施工图，识别电缆通道的结构、形式。
（2）熟练掌握电缆路径设计图、竣工图（土建部分）基础知识。
（3）识别电缆通道的附属设施，掌握电缆通道附属设施的画图方法。
（1）室内普通教室或多媒体教室。
（2）电缆敷设实训场，具备电缆直埋、排管、桥架和隧道（一种或多种）敷设环境，具备相应附属设施。

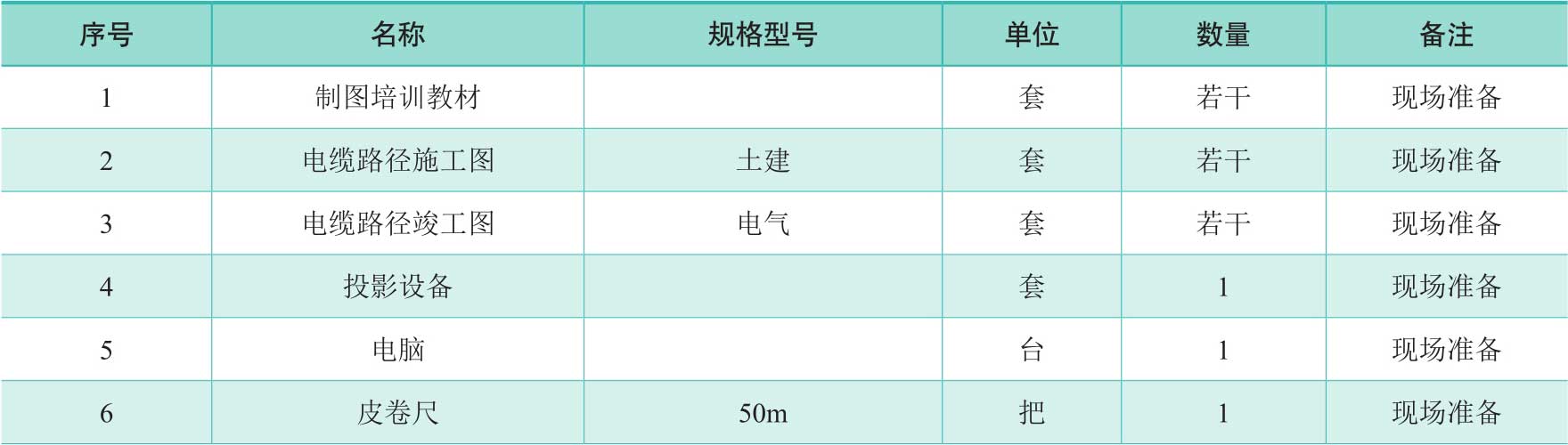

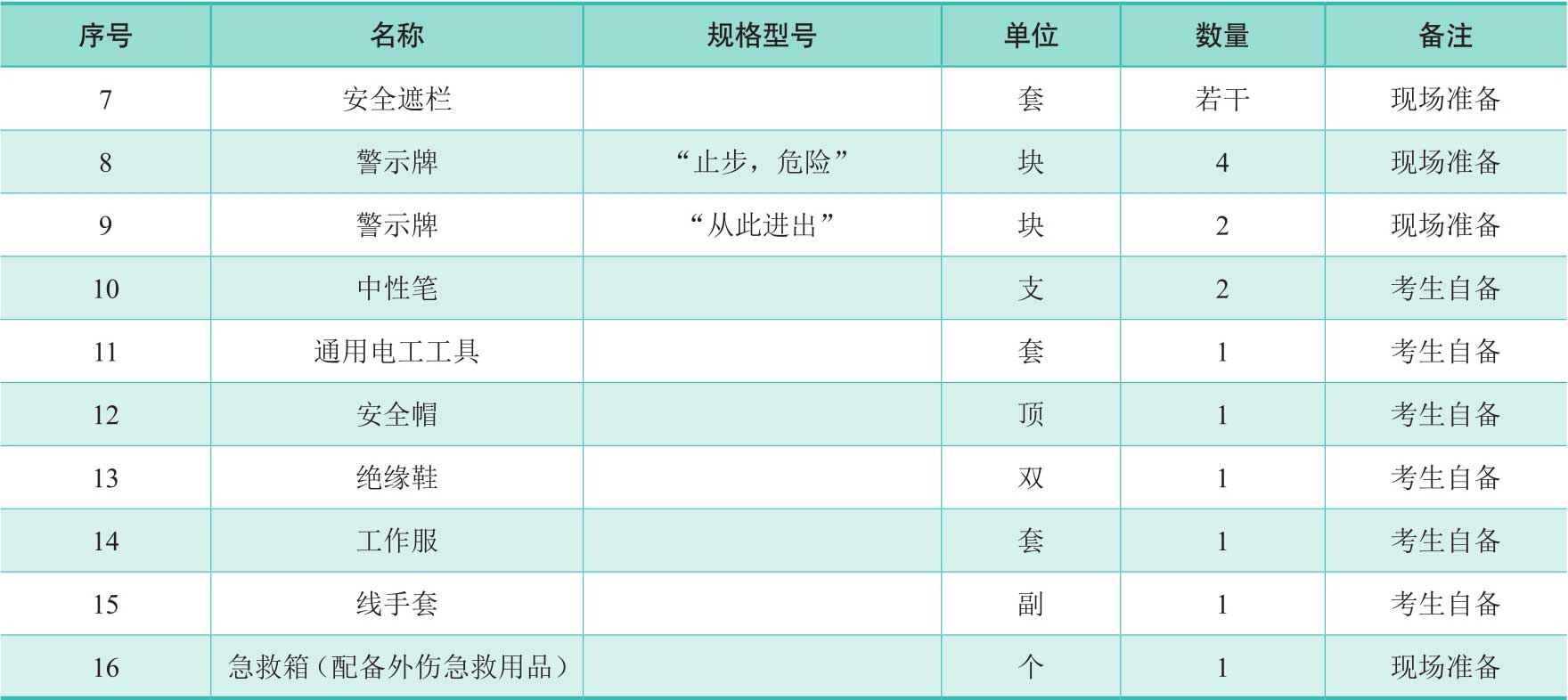

培训工具及器材如表3-7所示。
表3-7 培训工具及器材
续表
教师授课讲解，培训结束后进行理论考核与答辩。
电缆敷设与线路运维理论知识：1小时。
机械制图一般原理和画法：1小时。
电缆路径施工图识读：1小时。
电缆路径竣工图识读：1小时。
图纸识读、电缆通道及电缆通道附属设施识别训练：1小时。
图纸识读、电缆通道及电缆通道附属设施识别测试：1小时。
合计：6小时。
30分钟。
（1）电缆线路设计、运维相关知识。
（2）电缆路径竣工图相关知识。
（3）机械制图一般原理和画法。
（4）电缆通道结构、形式、附属设施的基本知识。
作业前的准备→图纸识读→现场核对电缆通道结构、形式及附属设施→工作结束。
防触电风险：培训及考核过程中，单人不要使用皮尺测量，防止皮尺被风刮起，导致人员与带电设备距离不足，造成触电风险。
（1）现场准备：每个工位场地均设置安全遮栏，在施工人员出入口向外悬挂“从此进出”警示牌，在遮栏四周向内悬挂“前方施工，减速慢行”警示牌。
（2）工具器材及使用材料准备：对进场的仪器、工具器材进行检查，确保能正常使用，并整齐摆放，工具器材要求质量合格、安全可靠、数量满足需要。
（1）工具器材外观检查，熟悉现场、电缆路径施工图和考核题目。
（2）检查电缆路径施工图、竣工图的敷设方式、敷设位置、中间接头位置、附属设施等各要素是否完整。
（3）正确识别电缆路径施工图、竣工图，并通过比例尺确定现场与图纸的对应位置。
（4）根据题目要求回答敷设方式、敷设长度，并指出过渡工井位置。
（5）检查电缆路径施工图、竣工图中是否存在违反规范与标准的情况。例如，电缆通道上方存在建筑物或构筑物，电缆未平行敷设于地下管道的正上方或正下方，互联井内缺少交叉互联箱，互联井接地缺失。
（1）图纸、工具器材整理归位。
（2）清理现场，工作结束，离场。

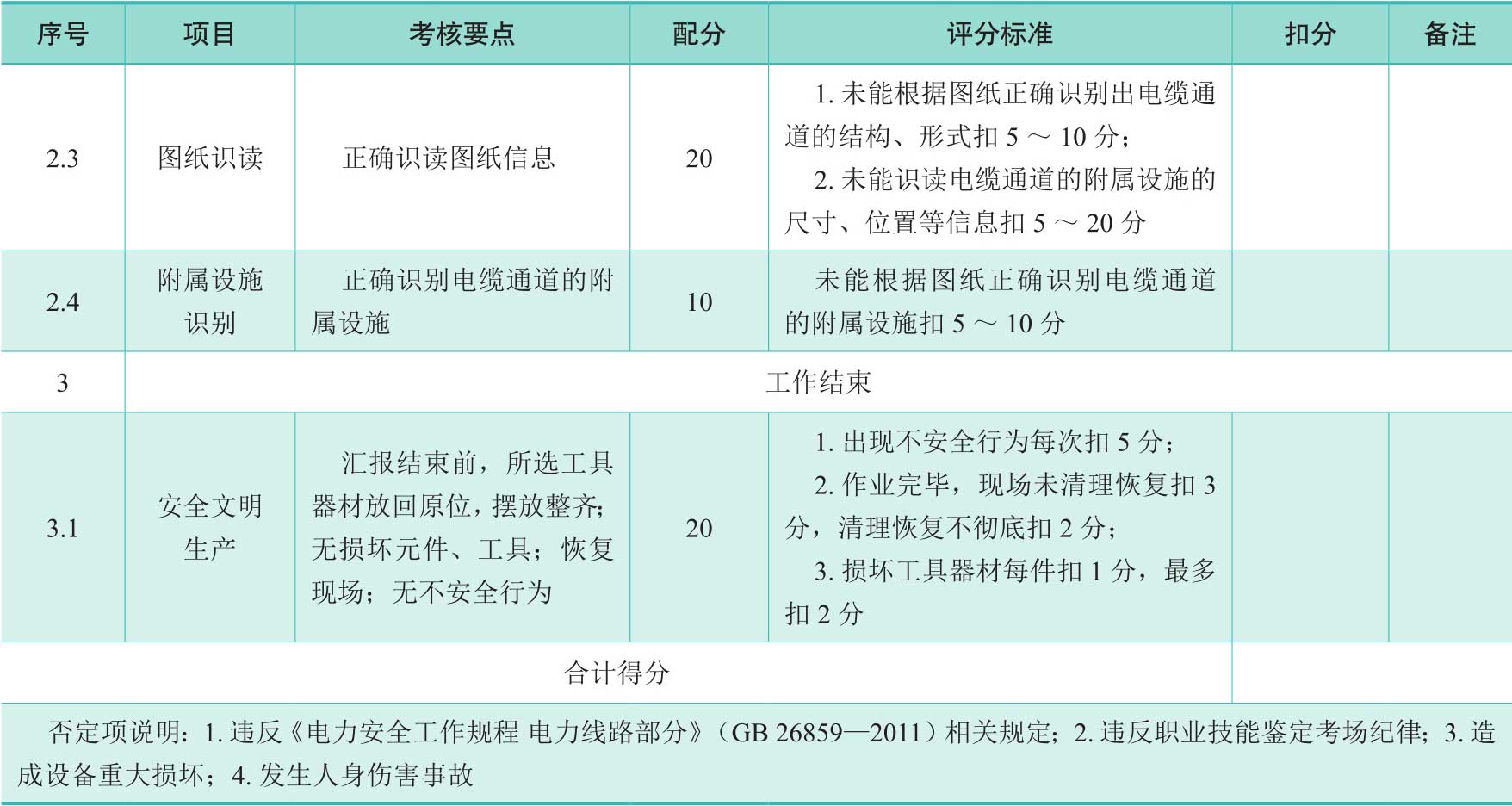

图纸识别电缆通道的附属设施答辩评分记录表如表3-8所示。

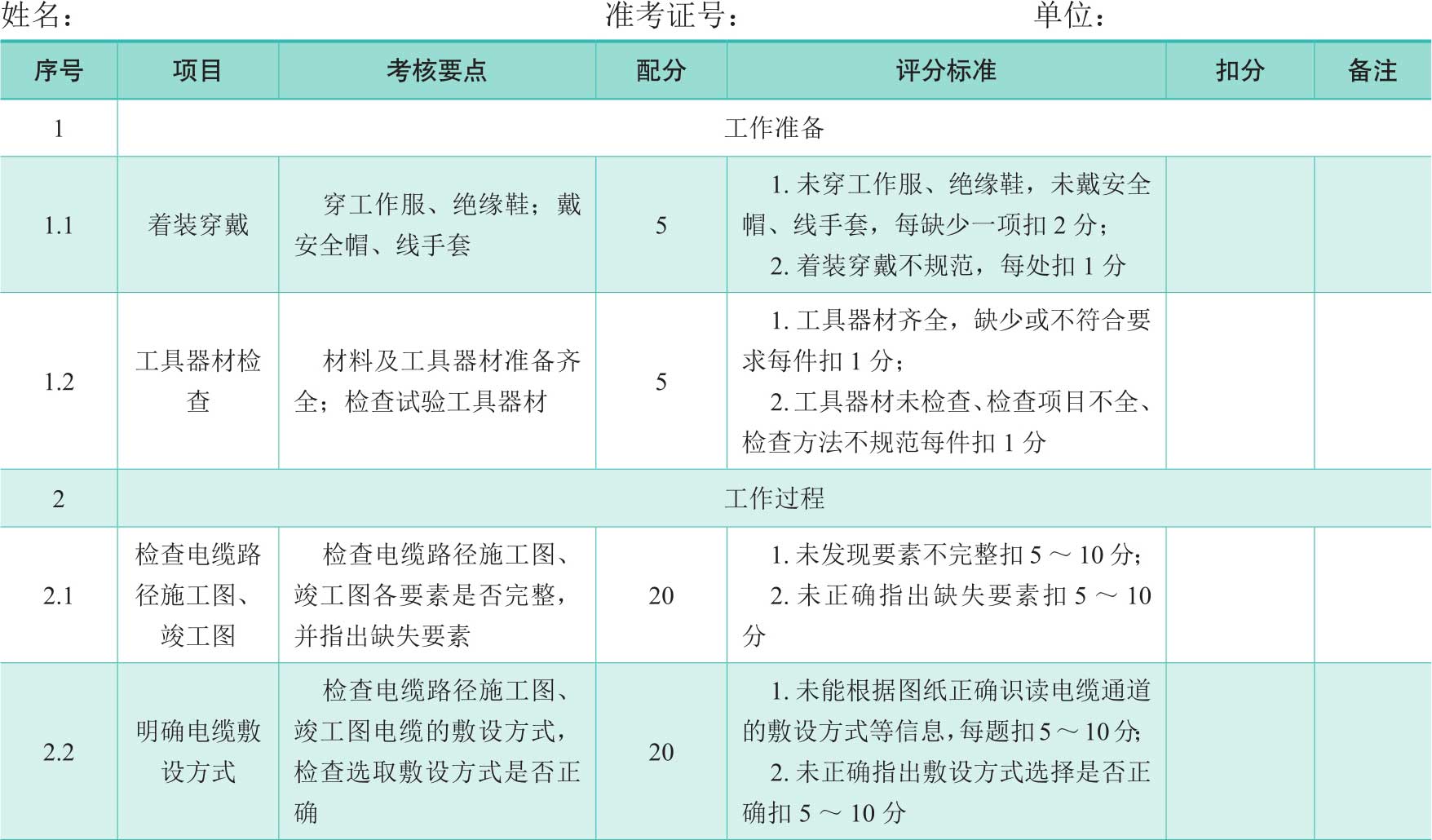

表3-8 图纸识别电缆通道的附属设施答辩评分记录表
续表
（1）常用绳结绑扎：熟悉电缆施工常用的绳结及其应用场景，能正确绑扎绳结。
（2）电缆夹具安装：熟悉电缆夹具的种类和应用场景，能正确安装电缆夹具。
（1）常用绳结绑扎：电缆综合实训场，现场设置6个工位，每个工位将目标电缆放置在两个电缆直滑轮上。
（2）电缆夹具安装：电缆隧道敷设仿真场，隧道两侧每隔一米安装1个电缆支架用于承托电缆，隧道内安装2个三相电缆夹具安装工位和2个单相电缆夹具安装工位。

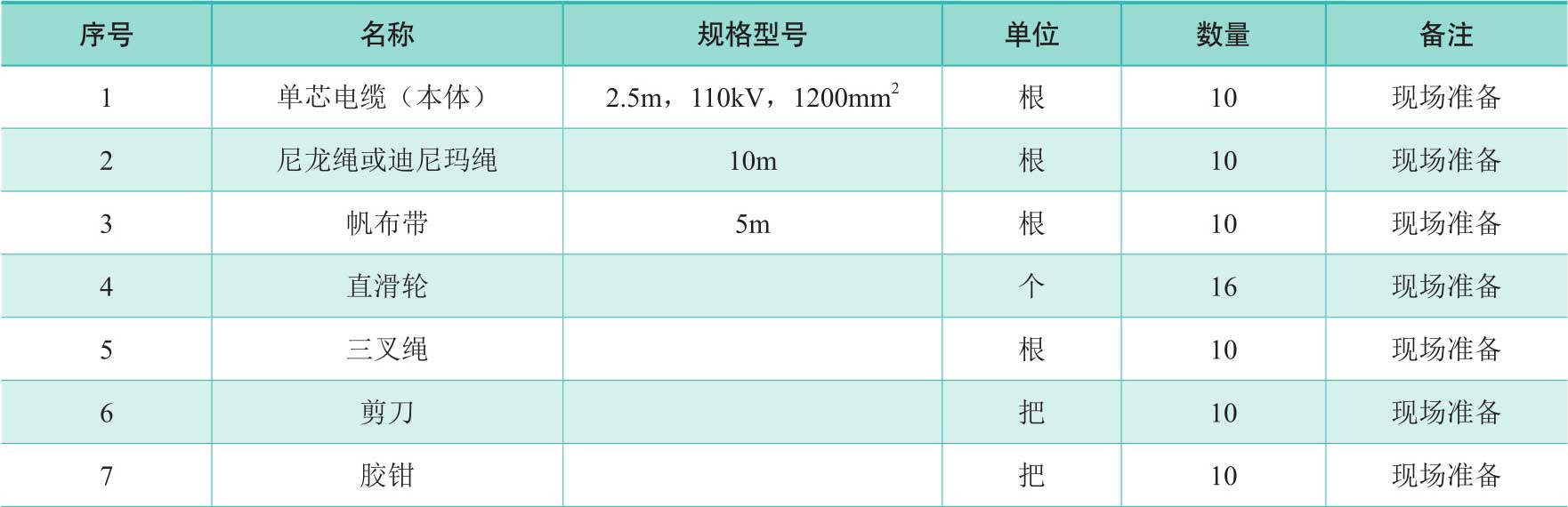

电缆敷设安装培训工具及器材如表3-9所示。
表3-9 电缆敷设安装培训工具及器材（每工位）

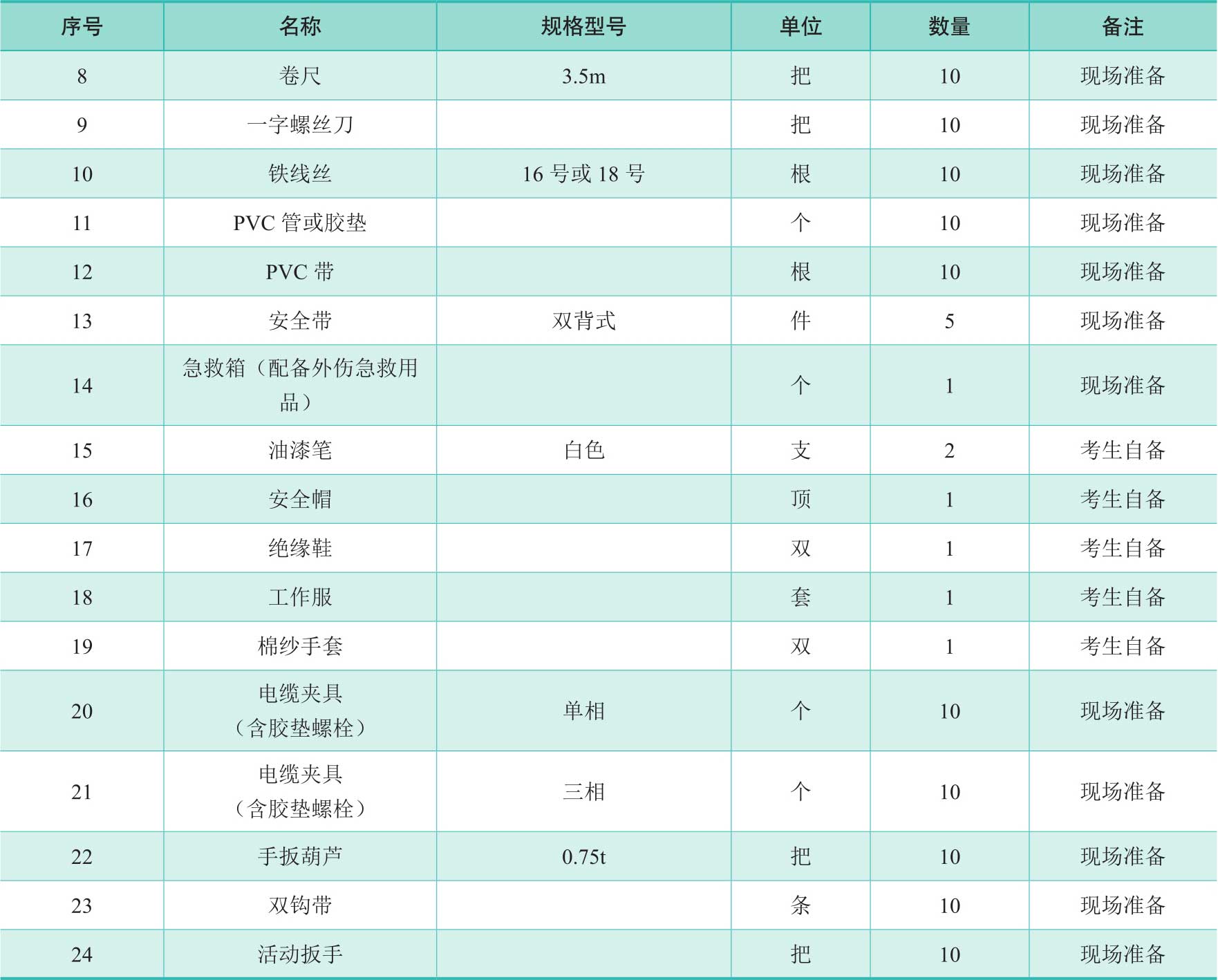

续表
教师现场讲解、示范，学员进行技能操作训练，培训结束后进行理论考核与技能测试。
（1）培训时间
常用电缆施工绳结的种类及应用场景介绍：1小时。
常用电缆施工绳结的绑扎方法讲解、示范：2小时。
分组技能操作训练：2小时。
技能测试：1小时。
合计：6小时。
（2）考核时间
1小时（实操）。
（1）培训时间
常用电缆夹具的种类和应用场景介绍：1小时。
常用电缆夹具的安装方法讲解、示范：1小时。
分组技能操作训练：2小时。
技能测试：1小时。
合计：5小时。
（2）考核时间
1小时（实操）。
（1）常用绳结的种类和应用场景。
（2）常用绳结绑扎的方法和注意事项。
（1）常用电缆夹具的种类和应用场景。
（2）常用电缆夹具的安装方法和注意事项。
作业前的准备→电缆敷设牵引类绳结绑扎（如拉木绳结、绊尾绳结）→工作结束。
作业前的准备→重物提升类绳结绑扎（如挂物绳结、称人绳结）→工作结束。
作业前的准备→其他常用绳结绑扎（如活绳结、八字绳结）→工作结束。
作业前的准备→根据安装环境选择合适的电缆夹具→安装电缆夹具底座→提升移动电缆→安装电缆夹具上盖→工作结束。
（1）起吊重物时，应在离地10cm处检查物件绑扎牢固程度及起吊点的稳固度。
（2）起吊或牵引过程中，应安排人员对吊点、牵引点、绳结等危险点保持关注。
（3）起吊工作人员应佩戴安全帽，高空作业人员应正确使用安全带。
（1）手扳葫芦应选取稳固的挂点，避免电缆在提升过程中突然跌落造成人员受伤。
（2）电缆起吊过程中注意防止撞伤、压伤人员手部。
学员完成进场工具自检与准备，进场布置工作场地，检查安全措施，检查工具、材料是否齐全。
（1）电缆敷设牵引类绳结：使用三叉绳完成马尾辫绳结的绑扎，使用尼龙绳（或迪尼玛绳）完成拉木绳结的绑扎。
（2）重物提升类绳结：使用尼龙绳或迪尼玛绳完成重物提升类绳结的绑扎，如挂物绳结、称人绳结等。
（3）其他常用绳结：使用尼龙绳或迪尼玛绳完成其他常用绳结的绑扎，如活绳结、八字绳结等。
（1）工具器材、耗材整理归位。
（2）清理现场，报告工作结束，离场。
学员完成进场工具自检与准备，进场布置工作场地，检查安全措施，检查工具、材料是否齐全。
（1）根据题目要求，选择正确的电缆夹具。
（2）将电缆夹具底座（含胶垫）放置在图纸所示的电缆支架上，并临时固定电缆夹具底座。
（3）按照图纸所示的相序与位置，使用手扳葫芦和双钩带依次将电缆提升至电缆夹具底座的相应位置上。
（4）调整电缆夹具中的胶垫位置，安装并紧固电缆夹具上盖。
（1）工具器材、耗材整理归位。
（2）清理现场，报告工作结束，离场。

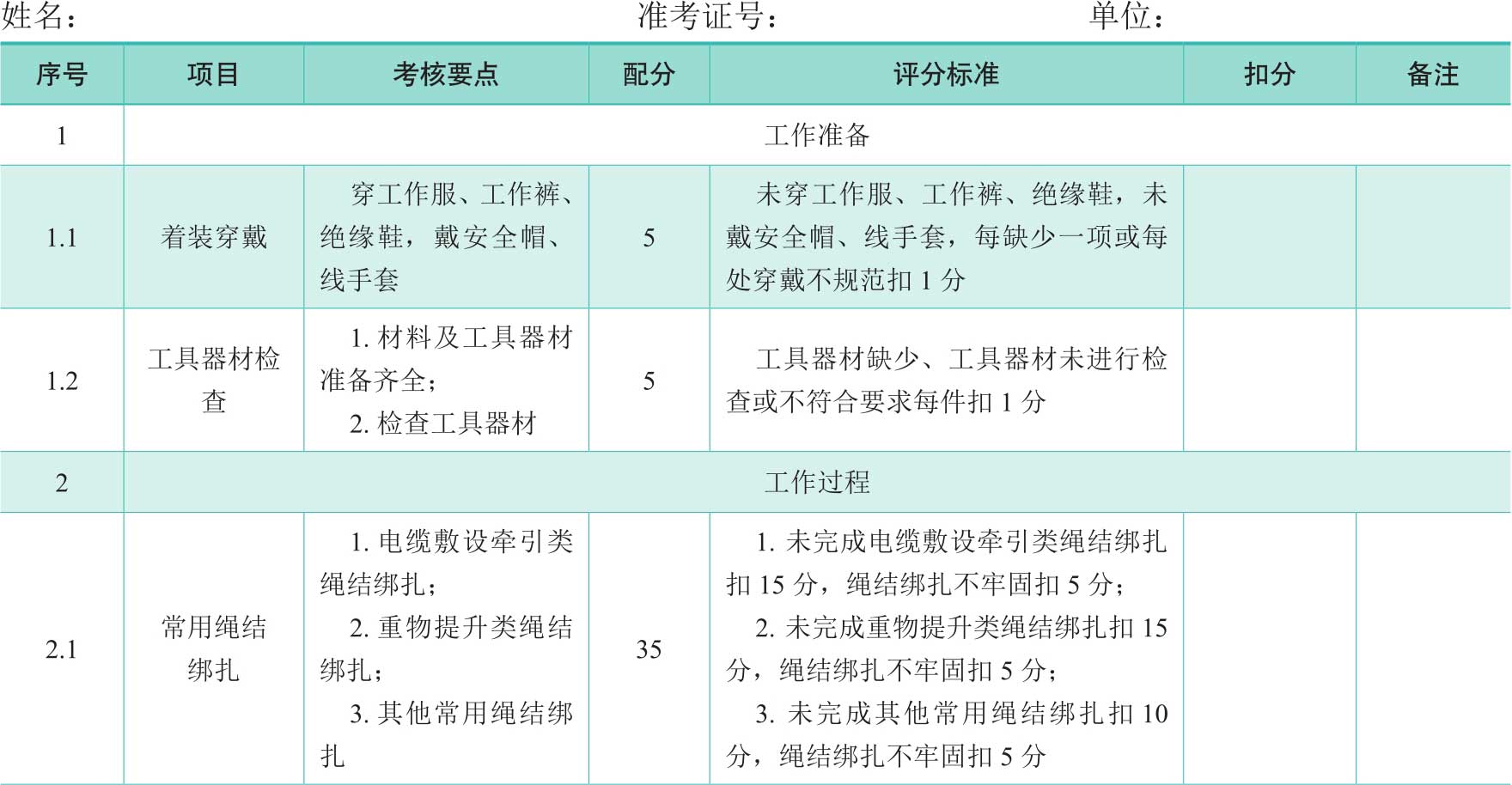

常用绳结绑扎考核评分记录表如表3-10所示。
表3-10 常用绳结绑扎考核评分记录表

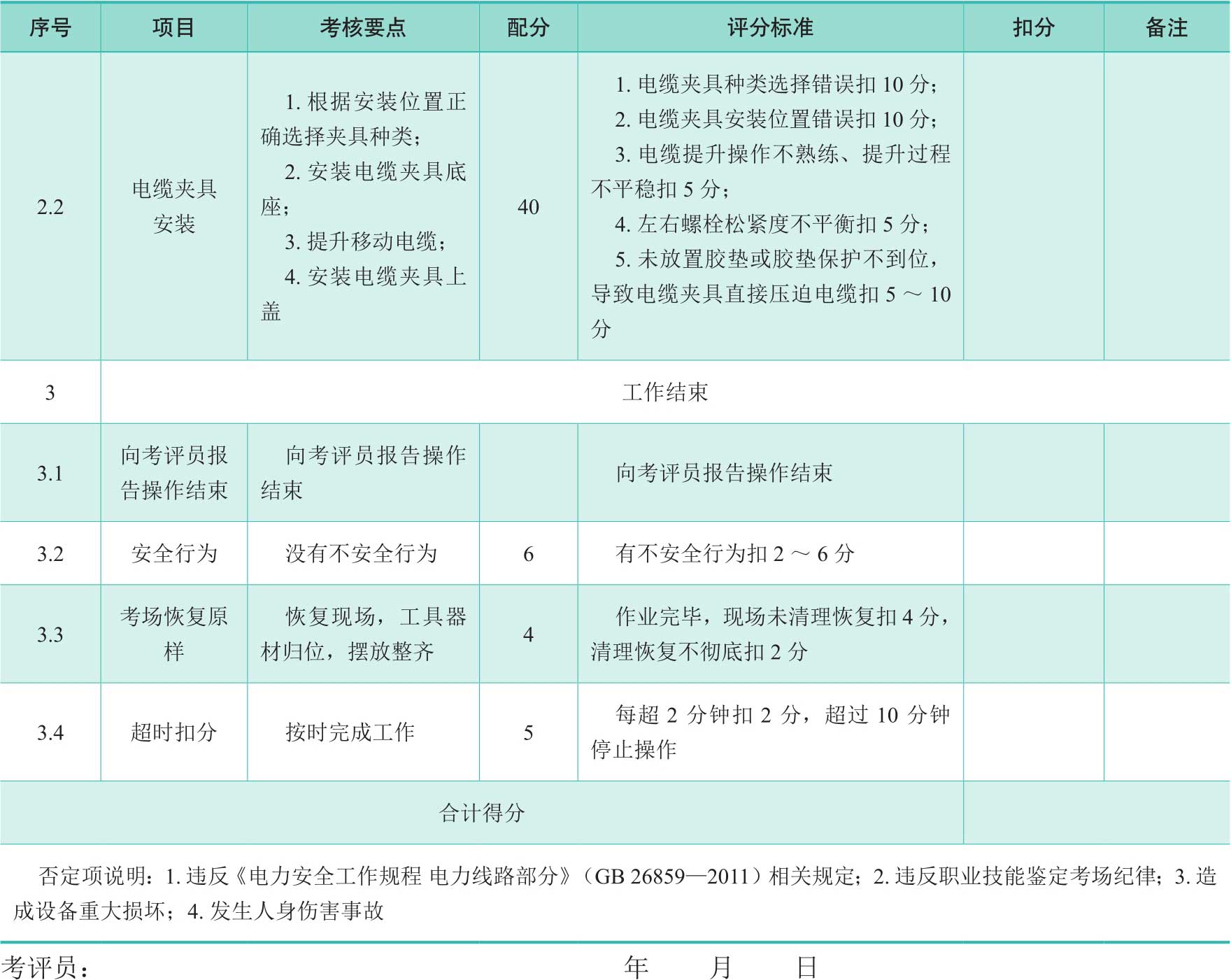

续表
