3.1 工艺图纸及材料准备

3.1.1 图纸识别

一、培训目标

（1）熟悉电缆路径平（断）面图的基本组成。

（2）掌握电缆路径平（断）面图的符号和标识。

（3）学会识别电缆路径平（断）面图中的错误和问题。

（4）掌握电缆路径平（断）面图的检查方法。

二、培训场所及设施

（一）培训场所

输、配电综合实训场，需配置一条电缆通道，至少具有电缆沟、槽盒、排管、顶管、隧道等敷设方式中的两种。

（二）培训设施

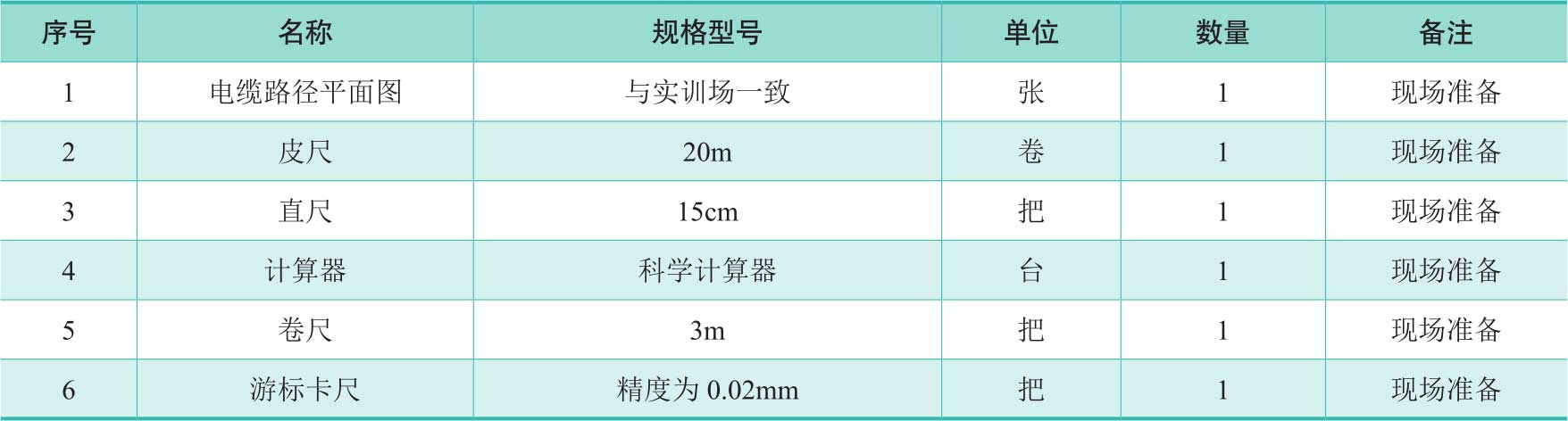

培训工具及器材如表3-1所示。

三、培训方式及时间

（一）培训方式

教师现场讲解、示范，学员进行技能操作训练，培训结束后进行理论考核与技能测试。

（二）培训与考核时间

1.培训时间

电缆路径平（断）面图的基本组成：0.5小时。

电缆路径平（断）面图的识读方法：0.5小时。

识别电缆路径平面图中的错误和问题：1小时。

根据电缆路径断面图进行现场验收：1小时。

分组技能操作训练：1小时。

技能测试：1小时。

合计：5小时。

2.考核时间

30分钟。

四、基础知识

（一）电缆路径平（断）面图相关知识

（1）电缆路径平（断）面图的组成元素。

（2）电缆路径平（断）面图的识图方法。

（3）根据电缆路径平（断）面图进行现场验收的方法。

（二）电缆路径平面图识图作业流程

作业前的准备→查看电缆路径平面图各要素→与现场结合补全缺失要素→检查电缆路径平面图各尺寸是否满足规范与标准→指出电缆路径平面图中的错误和问题→清理现场→工作结束。

（三）电缆路径断面图识图作业流程

作业前的准备→查看电缆路径断面图各要素→与现场对比确定现场对应的电缆路径断面图→检查电缆工井各尺寸是否与电缆路径断面图一致→回答答题纸问题，并指出现场与图纸不一致的地方→清理现场→工作结束。

五、技能培训步骤

（一）安全措施及风险点分析

培训及考核过程中，单人不要使用皮尺测量，防止皮尺被风刮起，导致人员与带电设备距离不足，造成触电风险。

（二）操作步骤

1.工作准备

对进场的仪器、工具器材进行检查，确保能正常使用，并整齐摆放。

工具器材要求质量合格、安全可靠、数量满足需要。

2.工作过程

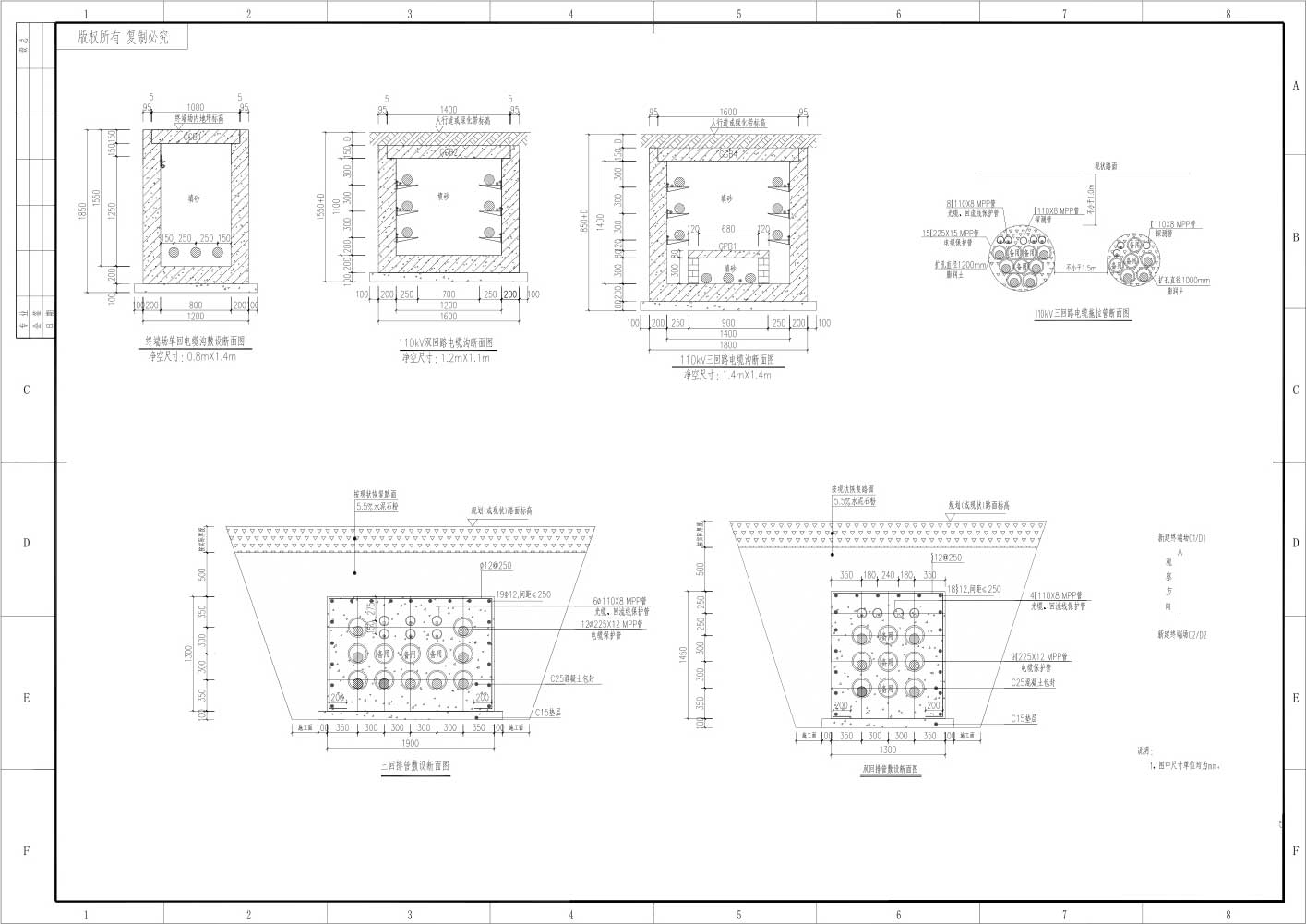

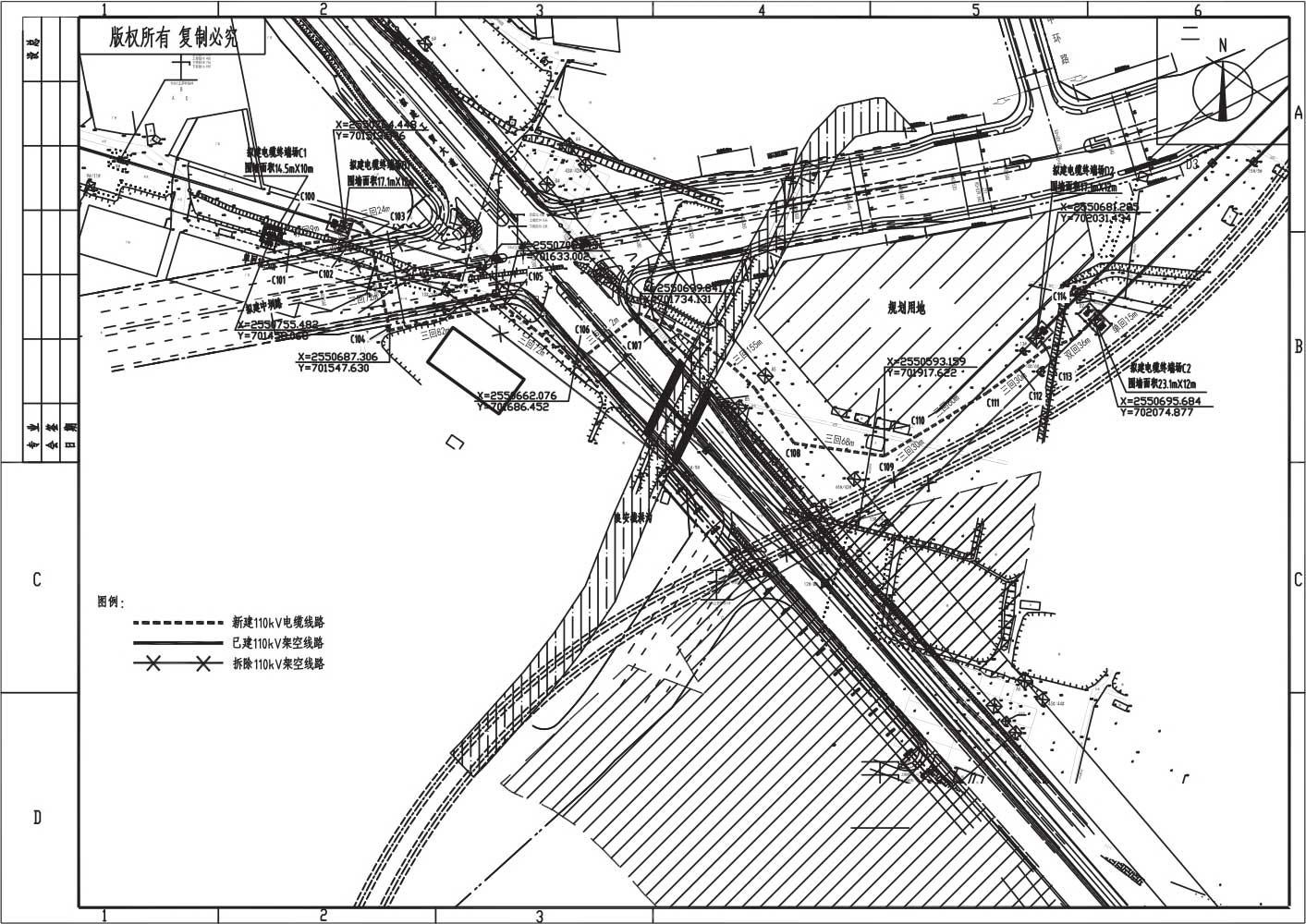

（1）检查工具器材外观，熟悉现场、电缆路径平（断）面图和考核题目。电缆路径平面图示意图如图3-1所示，电缆路径断面图示意图如图3-2所示。

（2）检查电缆路径平（断）面图要素。图纸格式方面，检查图纸的名称、图号、比例尺、指北针、图例（说明）等是否完整；内容方面，检查图纸终端场站、工井位置是否完整，检查电缆敷设方式是否清晰。

（3）正确识别电缆路径平面图并与现场对应，通过测量现场与图纸对应位置的长度，算出比例尺。比例尺=图纸尺寸/实际尺寸。

（4）确定敷设方式、敷设长度，并指出过渡工井在电缆路径平面图及现场的位置。

（5）核对电缆路径断面图，确定现场工井对应的电缆路径断面图。

（6）正确读取电缆路径断面图关键信息，通过现场测量的方式进行核对。核对要点包括：井深、井宽、井壁厚度；排管或顶管的管道数量、管径、壁厚；盖板的长、宽、高。

（7）确定现场对应的电缆路径断面图编号和两端敷设方式，通过观察，找到现场与图纸不一致的地方，如盖板数量、爬梯、集水井规格等。

3.工作结束

（1）工具器材整理归位。

（2）清理现场，工作结束，离场。

六、技能等级认证标准（评分）

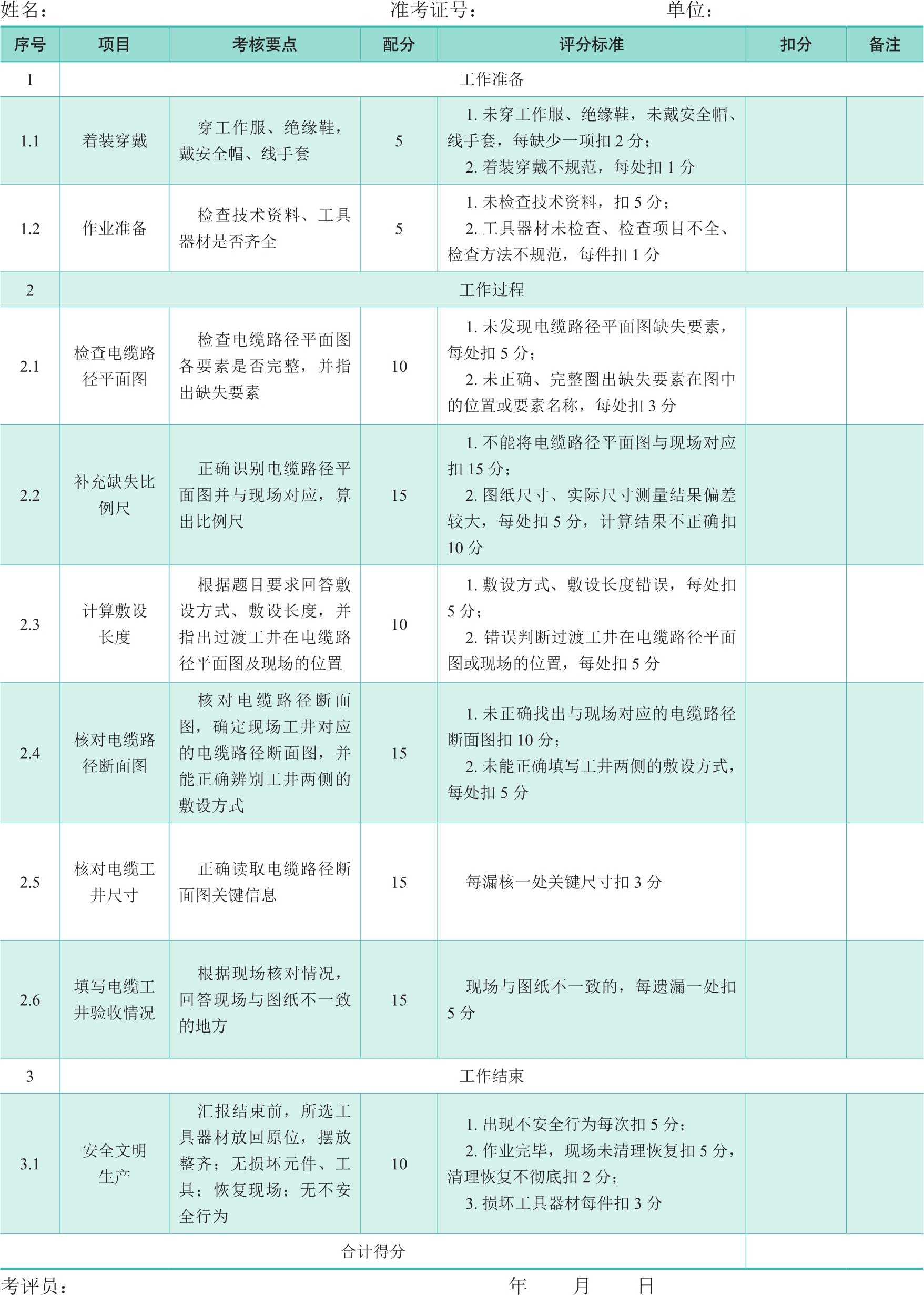

电缆路径平面图考核评分记录表如表3-2所示。

3.1.2 工具器材、材料准备及使用

一、培训目标

（1）了解电缆附件安装的基本流程。

（2）熟悉常用工具器材，并能正确选择和使用合适的工具器材。

（3）熟悉材料种类，并能根据要求选择合适的材料。

二、培训场所及设施

（一）培训场所

输电综合实训场。

（二）培训设施

培训工具及器材如表3-3所示。

三、培训方式及时间

（一）培训方式

教师现场讲解、示范，学员进行技能操作训练，培训结束后进行理论考核与技能测试。

（二）培训与考核时间

1.培训时间

电缆附件安装工艺流程讲解：2小时。

电缆工具器材种类及用途讲解：1.5小时。

认识电缆附件安装所需材料：1小时。

分组技能操作训练：1小时。

技能测试：0.5小时。

合计：6小时。

2.考核时间

30分钟。

四、基础知识

（一）电缆附件安装的工具器材及材料选用

1.中间接头附件安装工艺

（1）准备工作及注意事项。

（2）电缆处理。

（3）加热校直。

（4）电缆绝缘屏蔽及电缆绝缘处理。

（5）套装零部件。

（6）压接连接管。

（7）安装屏蔽罩。

（8）橡胶绝缘件复位。

（9）电缆与接头外屏蔽处理。

（10）铜保护壳安装及处理。

（11）接地电缆连接。

（12）玻璃钢外壳安装。

2.中间接头附件安装主要材料

（1）绝缘带。

（2）半导电带。

（3）PVC带。

（4）热缩套。

（5）铜编织带。

（6）铝焊条。

（7）铅锡合金条。

（8）铜扎带。

（9）硅脂。

3.工具器材种类及用途

（1）钢尺：用于在安装电缆附件时量取尺寸。

（2）电缆加温校直机：用于电缆加热校直。

（3）钢锯：用于去除金属护套。

（4）电缆刨刀：用于剥除绝缘层。

（5）玻璃片：用于剥除外半导电层。

（6）燃气喷枪：用于电缆外护层剥除、热缩套处理、铜保护壳处理、预扩张管去除。

（7）压接钳：用于压接连接管。

（8）打磨机：用于电缆绝缘打磨。

（9）温湿度计：用于管控现场温度和湿度。

（10）电动兆欧表：用于开工前对电缆主绝缘本体和电缆外护层进行绝缘检测。

（二）电缆附件安装的工具器材及材料选用作业流程

作业前的准备→查看电缆附件安装工艺说明书和材料清册→根据电缆附件安装工艺说明书选择所需工具器材→根据材料清册检查电缆附件材料种类是否齐全→选择三种工具器材回答其用途→清理现场→工作结束。

五、技能培训步骤

1.工作准备

（1）现场准备：每个工位场地设置安全遮栏，在施工人员出入口向外悬挂“从此进出”标示牌，在遮栏四周向内悬挂“止步，高压危险”警示牌。

（2）工具器材及使用材料准备：对进场的工具器材进行检查，确保能正常使用，并整齐摆放，工具器材要求质量合格、安全可靠、数量满足需要。

2.工作结束

（1）工具器材整理归位。

（2）清理现场，工作结束，离场。

六、技能等级认证标准（评分）

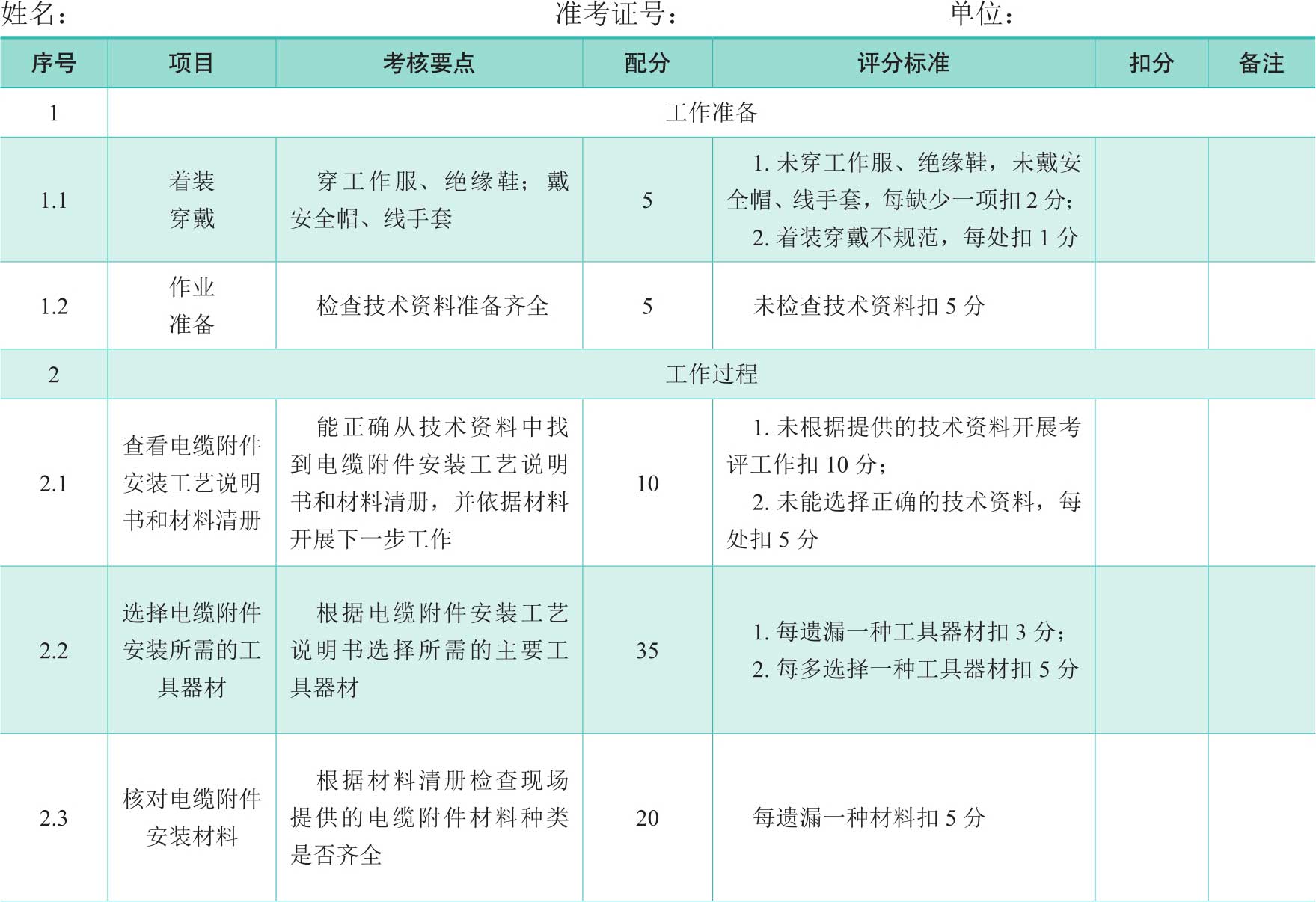

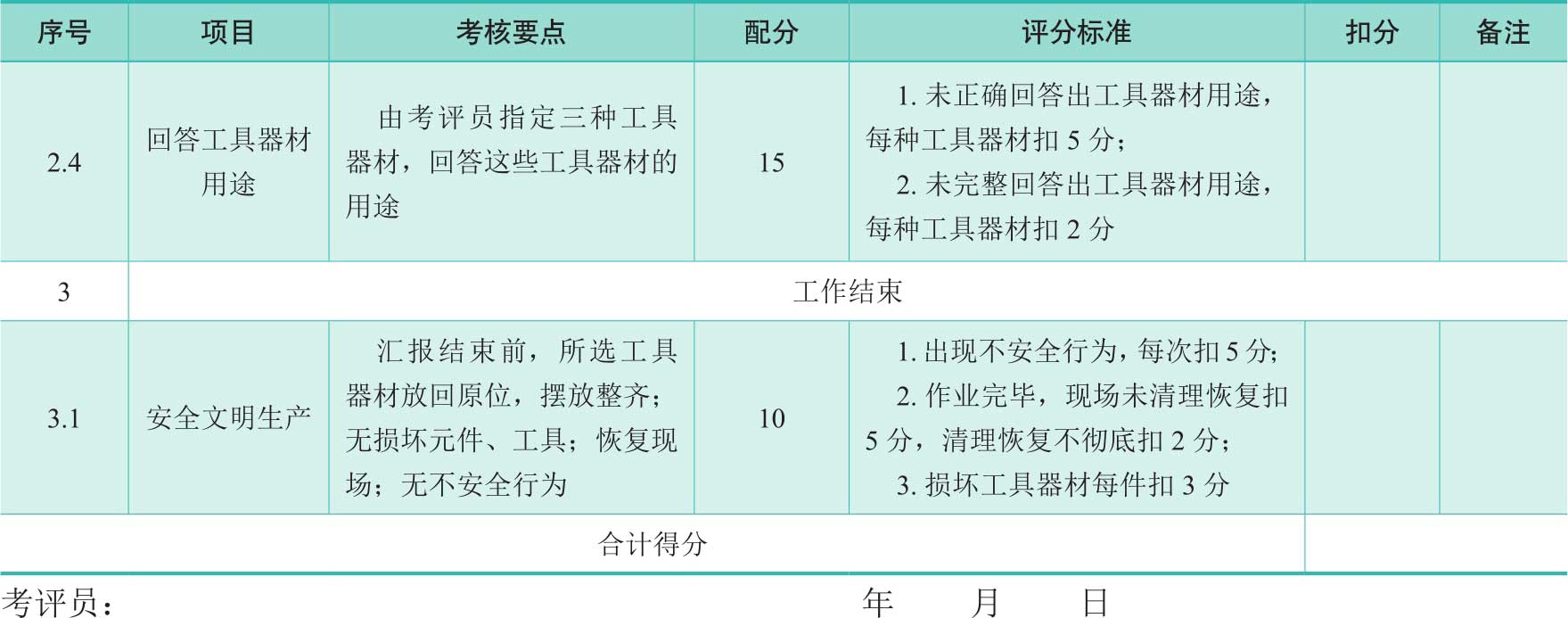

电缆附件安装工具器材及材料选用考核评分记录表如表3-4所示。
