第六节　成像模式

一、A模式

示波器在纵轴上显示返回的振幅信息，在水平轴上显示反射距离信息。常用于眼科检查，床旁超声检查几乎不用该模式。

二、B模式

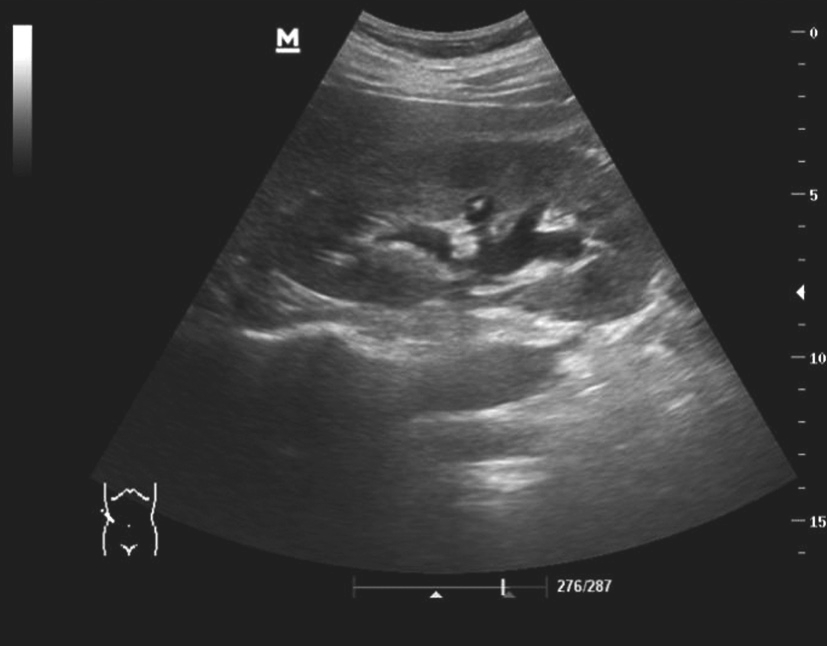

利用显示器的灰阶来显示声束扫查切面各个点的回波信号的振幅，根据回波信号呈现的无反射-少反射-高反射-全反射等不同反射程度，最终形成黑-灰-白不同灰阶的二维图像，见图1-16。B模式可对器官、组织的结构进行探查，是床旁超声检查中最常用的模式。

三、M模式

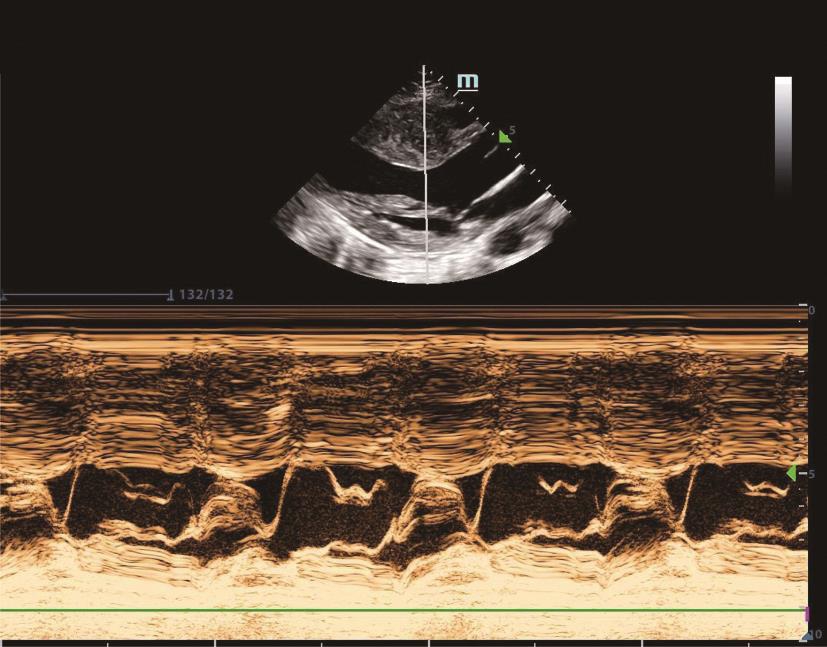

探头在某一位置上反复发射、接收信号，用纵坐标表示这一取样线上由浅至深不同深度结构的位移，横坐标表示时间，见图1-17。通常用于观察血管腔、胸膜、心脏瓣膜等运动结构。

四、D模式

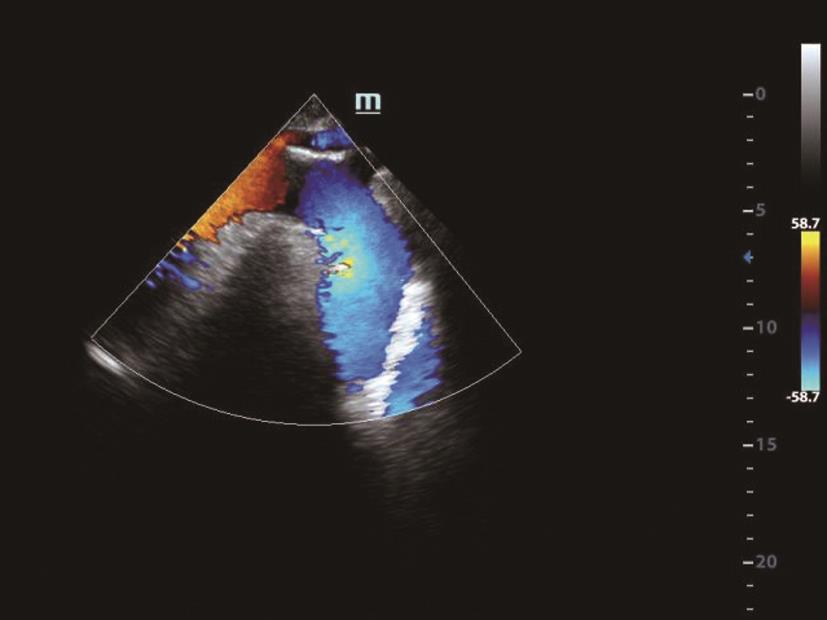

利用多普勒效应，在B模式图像上增加颜色实时显示血流（彩色多普勒），或将目标血流信息以频谱形式表现（频谱多普勒）的模式。其中常以红色表示朝向探头的血流，蓝色表示远离探头的血流，以彩色的明暗程度表现血流的速度，见图1-18。

五、频谱多普勒

（一）脉冲多普勒

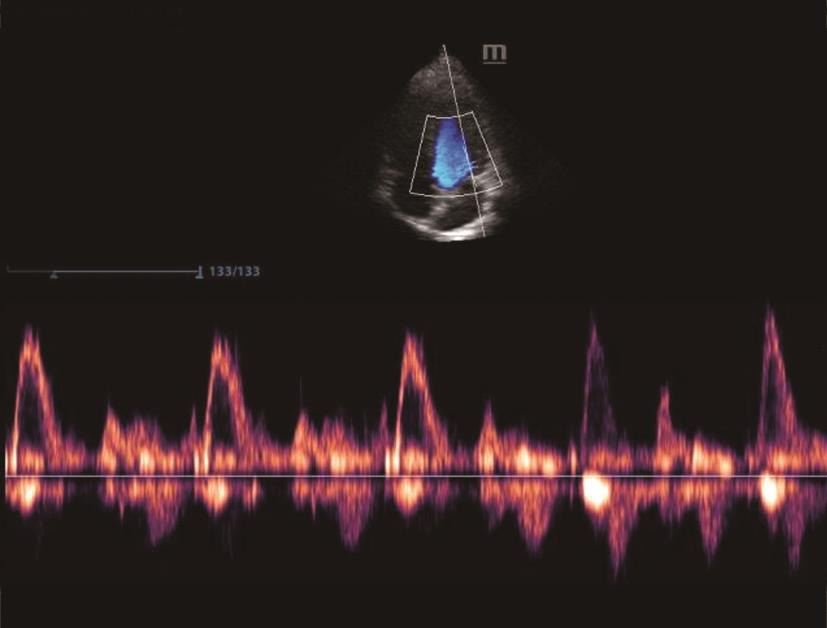

探头间断发射与接收的超声波脉冲，所显示的是声束上某一深度的血流或组织的运动速度、方向和性质，见图1-19。脉冲多普勒有距离选通能力，可定点测定选定区域的瞬时血流频谱，但易受尼奎斯特频率的影响，出现频谱混叠现象，因此不能定量测定高速血流，一般测定的速度上限是1.5～2m/s。

（二）连续多普勒

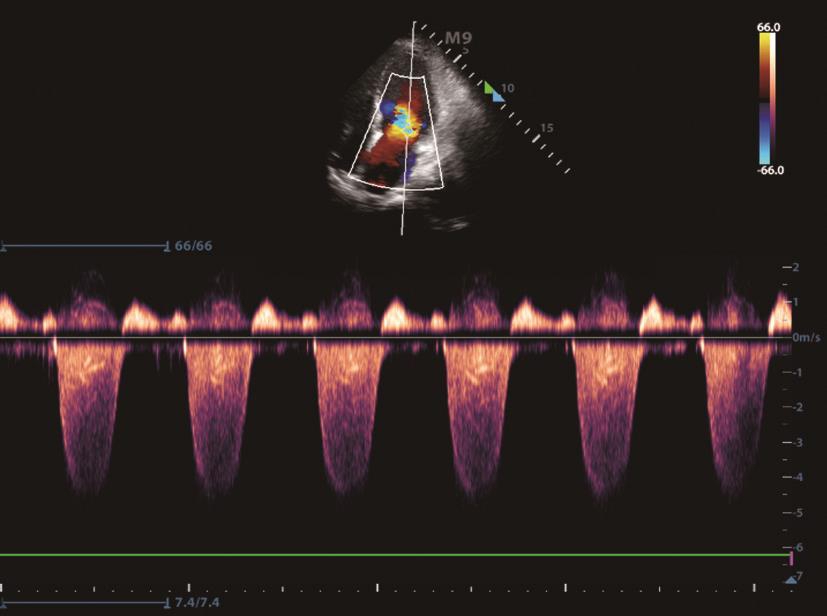

探头连续发射与接收的超声波，显示整个声束通道上全部血流信号的总和，见图1-20。其速度分辨率强，可反映高速血流的速度，速度最快达8m/s。但连续多普勒无距离选通能力，声束所经过的途径上的各点信息重叠，因此无法准确定位信号来源深度。
