第五节　声像图

一、人体组织声学类型

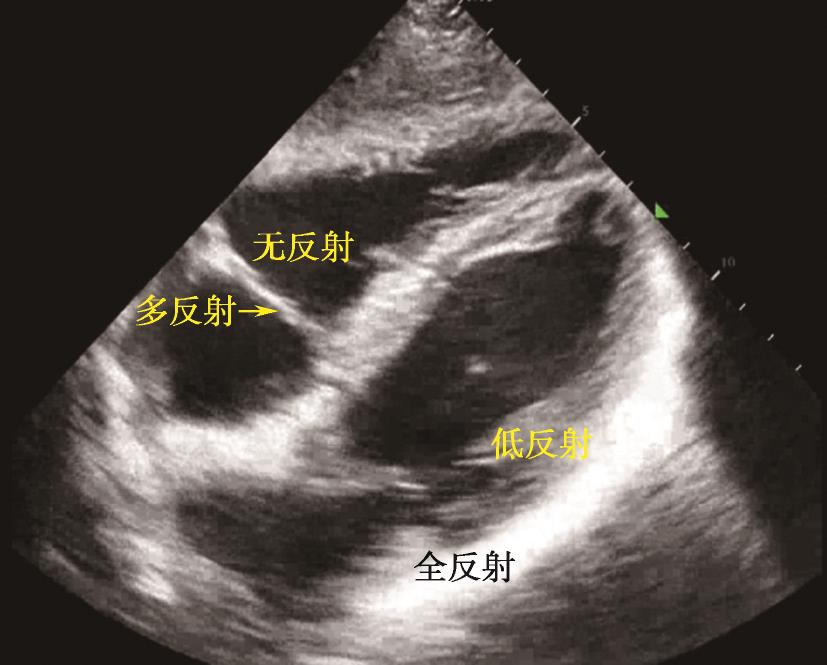

人体由不同组织组成，根据声阻抗差和器官组织的具体情况，可将不同组织声学类型分为4种，见图1-14。

（一）无反射型

超声声束穿过质地均匀的液体物质，由于其前后声阻抗值相同，因此无反射，图像呈现为暗区，也称为无回声区或液性暗区。

（二）低反射型

超声声束穿过质地均匀的实质脏器组织（肝脏、脾脏、甲状腺）时，反射少，声像图为深灰色暗区，也称为低回声区。

（三）多反射型

当超声声束经过结构混杂的组织（乳腺）时，反射声波稍多，尤其在声阻抗差较大的两种结构交界处反射更多，声像图表现为浅灰色的等回声。

（四）全反射型

在软组织与含气组织交界处，反射率高达99.9%，超声声束几乎不能透射进入第二种介质，在二者交界处声像图表现呈高亮回声。

二、声像图信息

超声回波信号编码显示的信息中，扫查结构的声像图常位于屏幕的中央，其周边分别显示的信息包含检查时间、被检查者信息、探头类型、扫查条件、测量参数结果等（图1-15）。声像图第一栏共有4个方框，分别是检查时间、患者信息、检查模式、探头类型及频率范围信息。在中央可见检查结构图像，其中靠上的部分称为近场，展示的是靠近探头的结构；靠下的部分称为远场，展示的是远离探头的结构，图像的左上方或右上方可见探头标记，通常为厂家名称或小圆点等。在图像右侧可见检查成像条件，从上至下依次为检查模式（B）、频率（F）、深度（D）、增益（G）、帧频（FR）、动态范围（DR）及其他成像技术支持（iBeam、iClear）等，在其他类型的超声成像中还可能包含脉冲重复频率（PRF）、矫正角度等信息。
