Linux操作系统被广泛应用于服务器、路由器，从家用小型无线路由器到连接ISP的企业路由器，再到连接国家/地区的Internet骨干网的核心路由器，涉及领域极广。至于路由器的重要性，可以毫不夸张地说，没有路由器，就不会有互联网。
一般位于同一个局域网的主机通过二/三层交换设备互联，主机之间直接进行二层通信，不需要路由功能。但是当局域网与互联网连接时就需要使用路由器，局域网内的主机访问互联网时，所有的流量均通过路由器转发。图1-1是一个典型的局域网组网，局域网内的计算机通过交换机直接连接到一起，局域网内所有计算机通过路由器R与外部Internet网络连接。
图1-1 典型局域网组网
一般情况下，局域网内的主机会将路由器作为自己的默认网关。
登录图1-1中的exp主机，查看该主机的路由信息，如下：
该命令输出了exp主机的所有路由条目，每行代表一条路由。
路由的参数说明如下。
➢ 目的网络（Destination和Genmask）： 两个字段分别代表了目的网络和网络掩码，当目的地址和掩码全都是0时，此条目为默认路由。
➢ 出口设备（Iface）： 用于指示内核，匹配此路由条目后，外发的报文从哪个接口设备发出。本例默认路由的出口设备为enp0s8。
➢ 网关（Gateway）： 当外发报文的目的IP地址不是本地网络的地址时，需要通过网关进行转发，网关也被称为“下一跳”。对于本例来说，exp主机的默认网关为路由器R。
用户既可以使用route命令查看路由，也可以使用ip命令进行查看。ip命令呈现的结果更加详细，但是不如route命令呈现的结果直观。
下面是通过ip命令显示的路由信息：
对命令输出结果的说明如下。
➢命令输出的第一段表示目的网络，取值为default（与0.0.0.0/0等价）时表示默认路由。
➢ via 172.16.0.1： 表示匹配到本路由条目后通过哪个地址转发，即下一跳地址。
➢ dev enp0s8： 表示匹配到本条路由后通过enp0s8设备进行发送。
➢ proto kernel： 表示该路由条目由内核添加。
➢ scope link： 表示本路由的作用范围，取值为link时表示二层直连。
➢ src 172.16.0.3： 表示当外发报文匹配本路由条目时，如果用户未指定源地址，则内核使用src参数指定的地址作为源地址。
route和ip命令的执行效果差异较大，后面将根据需要使用route或者ip命令查看路由配置。
图1-2展示了exp主机发送给路由器R的IP报文，此报文经由路由器转发到外部网络。报文的目的mac地址为路由器R的P1端口的mac地址，源mac地址为exp主机设备的mac地址。
图1-2 exp主机发送给路由器R的IP报文
路由器R从P1端口收到报文后，再通过P2端口向外转发。路由器在执行转发时会修改图1-2中灰底的三个字段（不计校验和字段）。
➢将 目的mac地址 修改为路由器的下一跳IP地址所对应的mac地址。
➢将 源mac地址 修改为路由器的P2端口的mac地址。
➢使 TTL值 减1，并且每经过一次路由转发，均使TTL值减1。当TTL值减到0时，报文将被丢弃。
路由器R通过P2端口发出去的报文格式参考图1-3。
图1-3 路由器R的P2端口发出的报文
现在回到基本概念上，什么是路由（Route）？路由是将数据报文从源地址传递到目的地址的路径，数据报文会沿着这条路径传播，实现源和目的之间的双向通信。既然存在路径，那么必然存在选择路径的过程，选择路径的过程即为路由匹配过程，路由匹配的目的是找到接收此报文的下一跳地址。
Linux内核将报文转发所需的信息全部存储在一个名为 转发信息库 （Forwarding Information Base，FIB）的数据库中，这个数据库就是 路由表 （Route Table）。路由表是整个路由子系统的核心，内核根据路由表的配置转发报文。
内核收到报文后，根据报文的目的地址进行路由匹配（不启用策略路由）。
➢若报文的目的地址为本机，则将报文直接上送到内核协议栈进行处理。
➢若报文的目的地址不是本机，则根据目的地址查找路由，查找成功则将报文转发给下一跳地址，查找失败则将报文丢弃。
外发报文的路由查找过程与接收报文的流程类似，只不过外发报文的路由查找操作位于发送报文流程的最前端，内核首先根据报文的目的地址查找路由，查找成功后才继续转发报文。
用户可以使用“ip route”命令管理系统路由，执行增、删路由命令时不需要指定路由表。这可能令人误以为系统中只有一张路由表，但事实并非如此。开启策略路由功能后，Linux内核支持多达255张路由表，每张路由表有自己唯一的ID，配置文件/etc/iproute2/rt_tables描述了路由表ID和表名的映射关系。
以exp主机为例，配置文件内容如下：
默认情况下，Linux主机只有上述4张路由表，各表的功能说明见表1-1。
表1-1 Linux的默认路由表
1.main表
主路由表，描述了本机访问特定网络的路由。通过“ip route list [table<tableName>]”命令可以查看指定路由表的数据，如果命令中不指定“table<tableName>”参数，则默认操作main表。例如，下面两个命令均可以显示main表的数据：
对路由条目的说明如下。
➢第一条是默认路由，网关地址为172.16.0.1，匹配不到其他路由条目时就使用本条目。
➢第二条为172.16.0.0/24网络的直连路由，访问本网段的地址可直接进行二层通信。
➢第三条为172.24.1.0/24网络的单播路由，对于目的地址位于此网段的报文，其下一跳地址为172.24.1.0，从flannel.1设备发出。
2.local表
local表描述了本机IP地址和loopback地址的路由，这些路由仅在本机范围内有效。local表由内核自动维护，用户不可以向local表中添加路由条目，但是可以删除条目（注意删除操作有风险）。
下面是exp主机local表的数据：
与main表的内容相比，上述输出中多了第一列。其路由条目的第一列数据描述了本条路由的类型，有local和broadcast两种。
（1）local类型（本地类型）
local类型的路由可以按地址类型进行二次分类，第一类是loopback地址路由，第二类是配置在设备上的有效IP地址路由。
➢ loopback地址路由： 位于127.0.0.0/8网段的地址为loopback地址，内核将目的地址为此类地址的报文直接上送到协议栈处理。
➢ 本地地址路由： 对于配置在本机网络设备上的有效IP地址，如exp主机的enp0s8网卡配置的地址为172.16.0.3，内核会产生一条目标地址为172.16.0.3的本地路由。每个本地地址均对应一条scope值为host的本地路由，此类路由仅在本机范围内使用。
（2）broadcast类型（广播类型）
广播地址有两种：全1子网和全0子网。例如，enp0s8设备配置的IP地址为172.16.0.3/24，它的全0广播地址为172.16.0.0，全1广播地址为172.16.0.255。按照惯例，应用程序仅使用全1广播地址。
内核在生成路由时，可以同时生成全1广播地址和全0广播地址的路由：
广播类型的路由scope值为link，表示直连网络路由。关于scope字段的含义，请参考1.2.3节。
3.unspec表
unspec表并不是真正存在的表。查看此表的内容时，内核将呈现所有表的汇总数据。unspec表的ID为0，所以下面这三条命令是等价的：
在exp主机上执行以上命令，显示结果如下：
结果显示的是local表和main表的合集。
理解了路由表后，可以继续深入分析路由管理功能了。
路由管理分为通用路由管理和策略路由管理两部分。
➢ 通用路由： 根据报文的目标地址进行路由匹配，此过程仅涉及内核提供的默认路由表。
➢ 策略路由： 提供更多的高级选项。例如，可以根据源IP地址、端口号等信息进行路由匹配，以及指定路由表匹配等。
通用路由管理是基础，策略路由管理是锦上添花。本书将分两节来分别描述通用路由管理和策略路由管理。
首先介绍通用路由管理。
使用“ip route”命令执行通用路由管理，其命令帮助信息如下：
为方便理解路由原理，下面借助实验的方式来讲解，实验环境如图1-4所示。
图1-4 ip route实验组网
本网络由三台主机和两台交换机组成，组网情况说明如下。
➢每台主机均部署一个管理网络网卡enp0s3，占用10.0.0.0/24网段，外部管理系统通过此网段连接主机。所有主机的网关设置为10.0.0.1/24，关联enp0s3设备。
➢exp主机部署了一个业务网卡，设备名称为enp0s8，IP地址为172.16.0.3/24。
➢aux主机部署了两个业务网卡：设备enp0s8与exp主机二层直连，IP地址为172.16.0.4/24；设备enp0s9与aux主机二层直连，IP地址为192.168.20.3/24
。
➢aux2主机部署了一个业务网卡，设备名称为enp0s9，IP地址为192.168.20.1/24。
而“ip route”命令的参数比较多，这里选取部分常用的参数介绍。
1.type参数
type参数用于指定路由类型。
命令格式：
参数取值：
对type参数的说明见表1-2。
表1-2 “ip route”命令中type参数说明
下面对unicast、unreachable和prohibit三种类型的路由进行细化分析。
（1）unicast（单播路由）
其组网情况参考图1-4。exp主机在没有增加任何路由的前提下，无法通过ping命令成功访问aux主机的192.168.20.3地址。
其失败原因在于，exp主机的网关位于管理网络，而管理网络无法访问192.168.20.0/24网段。
对此的解决方案是，在exp主机上增加访问192.168.20.0/24网段的路由，并将下一跳地址设置为172.16.0.4。
执行“ip route add...”命令增加路由：
执行完成后查看exp主机的路由配置：
结果显示在系统中增加了一条目的网络为192.168.20.0/24的路由，下一跳地址为aux主机enp0s8设备的地址。
再次尝试执行“ping 192.168.20.3”命令，结果表示网络通信正常。
（2）unreachable/prohibit（网络不可达/禁止访问）
匹配到unreachable类型的路由后，内核向发送端发送ICMP unreachable消息。匹配到prohibit类型的路由后，内核向发送端发送ICMP communication administratively prohibited消息。下面使用图1-4中的三台主机验证unreachable/prohibit路由功能。
①实验1：exp通过aux访问aux2
在exp主机上增加访问192.168.20.0/24网段的路由，配置如下：
在aux2主机上增加访问172.16.0.0/24网段的路由，配置如下：
exp主机发起访问aux2主机的请求，“ping 192.168.20.1”命令的执行结果如下：
结果显示网络通信正常。exp主机向aux发送ping请求报文后，aux主机发现此报文需要转发，于是将报文转发给了aux2设备。回程报文的路径与此路径刚好相反，报文转发过程参考图1-5。
图1-5 ip route实验：网络通信正常
②实验2：exp通过aux访问aux2，aux设置unreachable路由
在aux主机上增加192.168.20.0/24网段地址的不可达路由，然后在exp主机上发起对192.168.20.1的ping测试，查看测试结果。
在aux主机上增加unreachable路由：
在exp主机上发起“ping 192.168.20.1”请求：
命令结果显示目标主机不可达（Destination Host Unreachable）。此应答报文是由aux主机发出的，所以ping报文并没有发送到aux2主机上，报文转发过程参考图1-6。
图1-6 ip route实验：aux配置unreachable路由
③实验3：exp通过aux访问aux2，aux设置prohibit路由
在aux主机上增加192.168.20.0/24网段的禁止访问路由，然后从exp主机发起对192.168.20.1的ping测试，查看测试结果。
在aux主机上增加如下配置：
在exp主机上发起“ping 192.168.20.1”请求：
结果显示目标主机不可访问（Packet filtered），报文转发过程参考图1-7。
图1-7 ip route实验：aux配置prohibit路由
2.dev参数
dev参数指定本路由关联的设备。
命令格式：
参数取值：NAME为设备名，如enp0s8。
配置示例：
此路由关联的设备为enp0s8。如果主机上只有一个网络设备二层直连172.16.0.4，那么此时可以不指定设备，内核会自动找到最合适的设备。
3.metric参数
metric参数表示路由度量值，系统根据此字段计算到达目的网络的最佳路径。metric值是一个数字，数值越小则表示网络质量越好，对应的优先级也越高。
命令格式：
下面是exp主机的路由配置：
前三条是系统自动生成的，metric值不为0；最后一条是用户手工配置的路由，配置时没有指定metric参数，所以最后一条的metric值为0。
4.protocol参数
protocol参数表示协议类型，标识当前路由条目是通过何种方式添加进来的，/etc/iproute2/rt_protos文件定义了协议类型列表。
命令格式：
参数取值：
RTPROTO参数取值说明如下。
1）kernel（内核），表示本条路由是内核自动配置的，用户配置一个新地址到接口设备上，内核就会自动添加一条kernel属性的路由。例如，向enp0s8设备增加地址172.16.1.3/24，系统自动增加如下路由：
2）boot（启动，默认值），表示此路由是在系统启动过程中添加进来的，或者是用户通过命令添加的非静态路由，此类型的路由在系统重启后会丢失。例如，向系统中增加一条目的网段为192.168.20.0/24、网关为172.16.0.4的路由，使用“ip route”命令查看路由信息，如果没有显示proto字段则表示该条目为boot类型。
3）static（静态），表示静态路由，此类型路由在系统重启后不会丢失。例如，向系统中增加一条目的网段为192.168.20.0/24、网关为172.16.0.4的路由，并设置路由属性为静态路由：
使用“ip route”命令查看路由信息，proto字段显示为static类型：
即便发生系统重启，此路由依旧存在。
4）NUMBER（路由类型编号），用于指定路由类型编号，在配置文件/etc/iproute2/rt_protos中保存了系统中支持的路由协议类型：
一般，除了static和boot类型外，其他类型很少使用，这里就不一一介绍了。
5.scope参数
scope参数表示路由范围，用来告诉内核本路由在什么范围内是有意义的。
命令格式：
常用的scope参数有以下几种。
1）host（主机范围），只用于本机内部通信的路由，不适用于本机以外的网络。
2）link（直连路由），用于本地二层直连网络。例如，本机地址是172.16.0.3/24，那么系统中存在一条目的网络为172.16.0.3/24、scope为link的路由：
此路由表示本网段二层直连，不需要下一跳。内核会自动为每个本机地址生成一条scope值为link的路由，用户无须关心。
3）global（全局路由），是指当目的网络不是本机的二层直连网络时，其路由范围为全局。
用户在配置路由时可以不指定scope，系统根据用户配置的目的网络自动设置scope，规则如下。
➢当用户配置路由的目的网络为本机内部地址时，scope取值为host。
➢当用户配置的网段不是本机的二层直连网络时，scope取值为global。
6.src参数
src参数表示匹配到本路由后，如果外发报文时未指定源地址，则内核自动使用src参数指定的地址作为源地址。
命令格式：
在enp0s8网卡上配置第二个地址172.16.0.103/24，此地址将作为辅地址，配置完成后呈现如下：
在exp主机上增加访问192.168.20.0/24的路由，并发起ping包测试：
在aux主机上进行抓包，抓包显示从exp主机发起的ping请求的源地址为172.16.0.3：
用户配置路由时，如果不指定源地址，则内核默认使用出口设备的主地址作为报文的源地址。如果用户期望使用辅地址作为源地址，那么可以在创建路由时通过src参数指定源地址。例如，下面的命令指定172.16.0.103地址为默认源地址：
查看系统生成的路由信息，源地址已经指定为172.16.0.103：
在exp上再次发起ping包测试，并在aux上执行抓包：
抓包显示ping请求的源地址为172.16.0.103。
7.via参数
via参数用于指定路由的下一跳地址，当scope参数为global时，路由必须设置via参数。外发报文匹配到本路由条目后，内核将此报文转发给下一跳。
命令格式：
在exp主机上配置两条路由，第一条路由同时指定下一跳地址和出口设备，第二条路由仅指定下一跳地址：
内核生成的两条路由如下：
配置第二条路由时并没有指定出口设备，但是因为指定了via参数，所以内核会自动判断访问172.16.0.4地址时从哪个设备发出报文，最终生成的路由中的dev参数同样是enp0s8。
8.nexthop参数
配置单路径路由（目的网络只有一个下一跳地址）时可以直接使用via参数指定下一跳地址。如果配置多路径路由（目的网络可以通过多个下一跳地址进行访问），则可以通过nexthop参数配置多个下一跳地址。
命令格式：

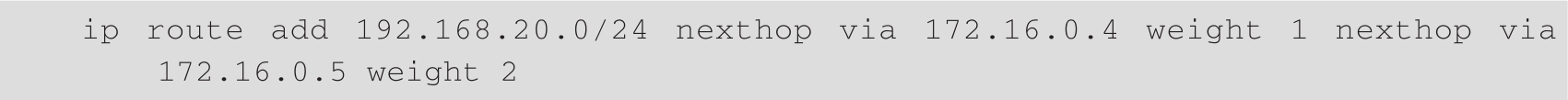

假设exp主机发送到192.168.20.0/24网络的报文，可以使用172.16.0.4和172.16.0.5作为下一跳地址，且两个地址的权重分别是1和2，则配置路由的命令：
查看执行结果：
权重参数表示匹配本路由时选中当前下一跳地址的概率。假设下一跳地址NH1的权重为w1，NH2的权重为w2，则发送报文的概率如下。
➢通过NH1发送报文的概率为w1/（w1+w2）×100%。
➢通过NH2发送报文的概率为w2/（w1+w2）×100%。
默认情况下，内核根据目的地址匹配路由，但是有些时候需要根据IP报文的其他参数来进行路由匹配。例如，ISP运营商希望根据“源IP地址+端口”的方式来判断当前报文归属哪个用户，然后对该用户的报文做特殊的路由管理。此功能可以通过策略路由实现。
策略路由提供了灵活的数据报文路由机制，其核心为策略路由数据库RPDB（Routing Policy DataBase）。该数据库中保存了报文匹配规则和对应的处理机制。在策略路由数据库中，每条规则都包括SELECTOR（选择子）和ACTION（动作）。
➢ SELECTOR： 报文匹配规则，可以根据报文的源地址、目的地址、入口设备、tos、fwmark等参数进行报文匹配。如果匹配成功，则执行该条目对应的动作；如果未匹配成功，则继续匹配下一优先级的规则。
➢ ACTION： 规则匹配成功后执行的动作，例如，指定使用哪个路由表执行路由匹配。
Linux启动时内核自动创建三条规则，用户可以使用“ip rule”命令查看规则列表。下面是exp主机的默认规则：
具体来说，每条规则由如下三段数据组成。
➢优先级：规则数据中第一列数字为优先级，通过“:”与后续字段分隔，值越小则优先级越高。
➢选择子：本例为“from all”，表示按源地址匹配，匹配所有报文。
➢动作：本例为“lookup xx”，表示通过哪张路由表执行路由查找。
内核按照规则的优先级顺序进行匹配，匹配成功后则执行该规则对应的动作。
1.ip rule命令说明
用户可以使用“ip rule”命令管理策略路由数据库，其命令帮助信息如下：
下面对其中的关键字段进行说明。
（1）SELECTOR
SELECTOR表示选择子，用于描述报文匹配规则。
命令格式：
可选择的操作类型参考表1-3。
表1-3 “ip rule”命令中SELECTOR参数介绍
（续）
（2）ACTION
ACTION用于描述规则匹配成功后执行的动作。
命令格式：
可选择的动作类型参考表1-4。
表1-4 “ip rule”命令中ACTION参数介绍
2.策略路由实验
（1）实验目的
验证系统是否按照规则优先级执行路由匹配。
（2）实验准备
继续使用1.2.3节中的组网，参考图1-4。在aux主机上增加192.168.20.0/24网段的unreachable和prohibit路由，分别放入不同的路由表。通过“ip rule”命令配置策略路由，内核根据策略路由选择路由表，验证通信情况。
（3）实验过程
1）在aux主机中增加路由。路由内容如下：
在main表中增加unreachable路由，在10号表中增加prohibit路由，查看路由表：
2）进行ping测试。目前路由规则数据库中只有默认规则，所以此时一定会匹配到main表中的路由。在exp主机上对192.168.20.1发起ping请求：
aux主机回复消息“Destination Host Unreachable”，证明匹配的是main表中的路由。此时路由表和路由规则的对应关系如图1-8所示。
图1-8 默认规则下路由表和路由规则的对应关系
没有任何规则引用10号路由表，所以table 10中的路由条目并不生效。
3）在aux主机上增加路由规则。增加匹配目的地址192.168.20.1/32的路由规则，该规则的动作是在10号路由表中执行路由查找。命令执行过程如下：
新增加的路由规则优先级为32765，增加完成后规则与路由表的关系如图1-9所示。新增加的规则将10号路由表的查找优先级提前到第二优先级上，也就是发往目的地址192.168.20.1的报文优先使用10号路由表的路由。
图1-9 增加新规则后路由表和路由规则的对应关系
4）再次在exp主机上执行ping测试。在exp主机上执行“ping 192.168.20.1”命令，此时exp主机回复消息“Packet filtered”，证明匹配的是10号路由表中的路由。
（4）实验总结
前面只是通过简单的例子了解了策略路由的基本用法，实际上策略路由的功能远不止这些。使用“ip rule”命令创建策略路由的灵活性很高，但是灵活性往往与性能成反比，路由规则越多，那么查找路由所需的时间就越长，所以如果没有特殊要求，则应尽量减少规则数。
