Netfilter子系统是由Linux内核提供的一种通用网络处理框架。内核在整个报文处理流程中预留了5个挂载点，并允许用户在这些挂载点注册回调函数，使得用户有机会参与内核的报文处理流程。用户可以在这些挂载点上实现对数据报文的操作，如过滤报文、网络地址转换、转发、丢弃等。
Netfilter整体架构参考图1-12。
图1-12 Netfilter整体架构
可以看到，整体上Netfilter的功能分为内核态和用户态两部分。下面针对该架构，从下到上依次进行说明。
➢ Netfilter HOOK Entry： 内核代码中提供了5个挂载点（Hook Point），并允许用户在每个挂载点上挂载自己的处理函数，以达到用户干预内核处理报文流程的目的，实现用户对报文的定制化处理需求。
➢ Netfilter内核模块： 内核模块提供Netfilter功能，这些模块提供一系列的规则表，用户通过向表中插入自定义规则实现报文的定制化处理。
➢ Netlink套接字： Netlink提供了一种灵活的用户空间与内核空间通信的方法，用于替代ioctl系统调用接口，用户态应用直接通过Netlink套接字与内核通信。
➢ 用户空间命令iptables： 用户调用iptables命令向内核模块写入报文处理规则，此命令相当于Netfilter功能的外部呈现。
用户使用iptables命令执行规则管理，在进入命令之前先了解iptables的三个概念：表（Table）、链（Chain）和规则（Rule）。这三者的关系如图1-13所示。
图1-13 iptables基本概念：表、链和规则
iptables提供了4张表，每张表中包含 预定义链 以及0个或者多个 自定义链 ，每个链中又可以包含0个或者多个 规则 。
➢ 预定义链： 预定义链是表的 入口链 ，此类型的链与Netfilter挂载点一一对应，每个表固定包含数个预定义链。用户可以在预定义链中增加规则以跳转到自定义链执行操作，这也是执行自定义链的唯一方法。预定义链设置了默认处理策略，如果该链上的所有规则均未匹配成功，则按照预定义链的默认策略来执行。
➢ 自定义链： 当规则比较简单时，用户直接在预定义链中增加规则即可，如果规则较为复杂或者存在嵌套调用的情况，则建议放到自定义链中实现。
如果用程序语言来描述这三个概念，则可以将链理解为“函数”，将规则理解为函数中的“语句”，如果某个规则的作用是跳转到其他自定义链执行，则可理解为“函数调用”。规则匹配过程就像函数调用过程，预定义链作为入口链，相当于main()函数，内核按照“函数调用”的顺序执行每一条链/规则，直到匹配成功。如果该预定义链上所有的规则均匹配失败，则按照预定义链的默认策略来执行。
以Kubernetes使用的filter表规则为例说明调用过程，执行iptables命令，输出如下：
内核接收报文后进入INPUT链进行匹配。首先匹配第一条规则，该规则要求与本机建立TCP连接的首条报文（ctstate NEW）进入KUBE-PROXY-FIREWALL链执行规则匹配。假设本次收到的正是TCP SYN报文，此时跳转到KUBE-PROXY-FIREWALL链继续处理，本次跳转相当于“函数调用”。继续看KUBE-PROXY-FIREWALL链，此链上没有挂载任何规则，“函数调用”返回。回到INPUT链后，由于没有匹配到任何结果，所以内核继续匹配下一条规则，转到KUBE-NODEPORTS链继续处理，以此类推。
Netfilter提供的5个挂载点在内核处理流程中的位置参考图1-14。
图1-14 Netfilter提供的5个挂载点及报文处理路径
内核在转发过程中是如何知道该调用哪个iptables链的呢？参考图1-14，Netfilter的每个挂载点分别对应了iptables的一个预定义链。
➢NF_INET_PRE_ROUTING：内核收到报文后、路由查找之前的挂载点，对应PREROUTING链。
➢NF_INET_LOCAL_IN：路由查找完成，内核将报文送到用户应用程序之前的挂载点上，对应INPUT链。
➢NF_INET_FORWARD：内核根据用户报文内容执行路由查找，当发现收包设备不是当前设备时执行转发操作，转发时内核提供了挂载点供用户使用，此挂载点对应FORWARD链。
➢NF_INET_LOCAL_OUT：本机的用户态应用程序外发报文的挂载点，对应OUTPUT链。
➢NF_INET_POST_ROUTING：从本机发出报文前的挂载点，对应POSTROUTING链，与OUTPUT链的区别在于POSTROUTING链可以同时处理本机转发的报文。
图1-14同时展示了报文处理过程，分为接收、转发、外发三种场景。
1）路径①： 主机应用接收报文 。当数据报文进入内核时，首先执行PREROUTING链上的规则。
➢这里是接收报文的第一个处理点，如果希望内核的conntrack组件不跟踪此报文，则可以在这里设置禁止跟踪报文（raw表）。
➢此时尚未执行路由查找，可以在这里执行目的地址转换（nat表）。
接下来内核根据报文头信息执行路由匹配，内核判断将此报文转发给本机应用处理，所以继续执行INPUT链上的规则。此时用户可以设置规则决定要不要接收此报文（filter表），如果规则操作结果为ACCEPT，则内核将报文送到用户的应用中继续处理。
2）路径②： 主机转发报文 。转发报文的前半程与路径①相同，路由匹配完成后发现需要将报文转发到系统外部，接下来执行FORWARD链上的规则，用户可以在此时设置规则决定要不要转发报文（filter表）。如果正常转发则继续执行POSTROUTING链上的规则，此时报文即将从本机发出，用户可以设置规则执行源地址转换（nat表），执行完成后报文从主机的物理设备发出。
3）路径③： 主机应用外发报文 。应用程序外发报文时，内核首先做路由匹配操作，然后执行OUTPUT链上的规则。
➢这里是外发报文的第一个处理点，如果希望内核的conntrack组件不跟踪此报文，则在这里设置禁止跟踪报文（raw表）。
➢用户可以在这里设置规则以决定报文是否执行外发操作（filter表）。
➢如果存在目的地址转换场景，则在这里设置目的地址转换规则（nat表）。
接下来继续执行POSTROUTING链上的规则，后续处理流程与路径②相同。
为方便管理，Netfilter提供了4张表，分别负责不同的功能，并且约定了优先级：raw>mangle>nat>filter。例如，用户同时在4张表的OUTPUT链上定义了规则，那么内核按照上述优先级顺序执行iptables规则。
1.filter表
filter表主要用于对数据报文进行过滤，内核匹配规则成功后按照该规则指定的策略执行，可选的策略有DROP、ACCEPT、REJECT等。filter表对应的内核模块为iptable_filter，该表包含三条预定义链。
➢ INPUT链： 过滤本机应用接收的报文。
➢ FORWARD链： 过滤通过本机转发的报文。
➢ OUTPUT链： 过滤本机应用外发的报文。
filter表的三条预定义链的位置如图1-15中灰色部分所示。
图1-15 iptables filter表的挂载点
filter表主要用于实现防火墙功能。接下来进行实例化验证，实验环境如图1-16所示。
图1-16 iptables filter表实验组网
exp主机和aux主机二层直连，用户在aux主机上发起ping请求，exp主机则通过增加filter规则来限制对ping请求的处理。
（1）实验1：exp主机设置拒绝ping请求
在exp主机上增加拒绝ICMP请求规则，执行完成后查看iptables规则：
在aux主机上发起对exp主机的ping请求：
结果显示，aux得到的应答错误码的意思为“目的端口不可达”，满足预期。
实验完成后执行下面的命令删除前面创建的规则：
（2）实验2：exp主机设置丢弃ping请求
在exp主机上增加丢弃ICMP请求规则：

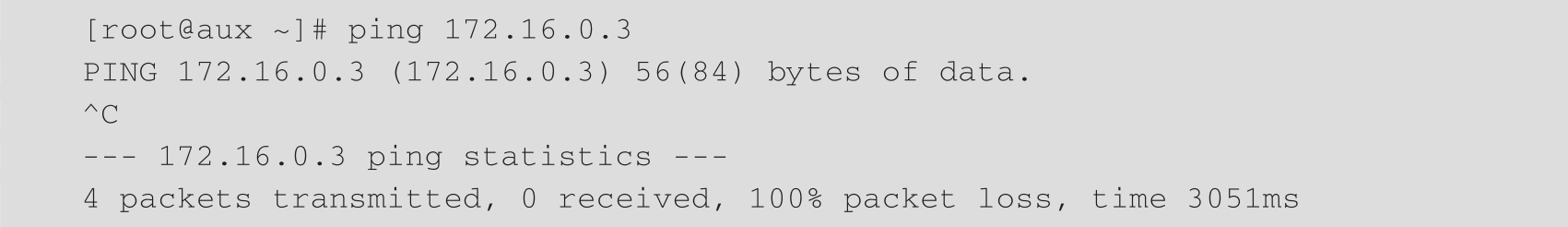

在aux主机上发起对exp主机的ping请求：
结果显示，aux主机发起了4次ping请求，但没有收到任何应答，原因是exp主机将ping请求报文丢弃了，满足预期。
实验完成后执行下面的命令删除前面创建的规则：
2.nat表
nat表用于实现网络地址转换功能。在这里，用户可以设置规则来修改报文的IP地址、端口号等信息。nat表对应的内核模块为iptable_nat，本表包含以下4条预定义链。
➢ PREROUTING链： 此挂载点位于路由查找之前，用户可在此设置规则以修改报文的目的地址，所以目的地址转换功能在这里实现。
➢ INPUT链： 主机应用接收到报文之前的挂载点。
➢ OUTPUT链： 外发报文时的挂载点。
➢ POSTROUTING链： 报文离开本机之前的挂载点，用户可在此设置规则以执行源地址转换。
nat表的4条预定义链的位置如图1-17的灰色部分所示。
图1-17 iptables nat表的挂载点
nat表的规则支持4种处理策略。
➢ SNAT（源地址转换）： 适用于POSTROUTING链，对匹配到的报文做源地址转换，使用本参数时必须指定源地址。
➢ MASQUERADE（源地址转换）： 适用于POSTROUTING链，同样做源地址转换，与SNAT的差异在于SNAT必须指定源地址，而MASQUERADE不需要指定。使用MASQUERADE时，内核会自行选择一个合适的地址作为源地址。
➢ DNAT（目的地址转换）： 适用于PREROUTING链和OUTPUT链，对匹配到的报文做目的地址转换。凡是修改目的地址的操作，均可在路由查找之前执行。
➢ REDIRECT（重定向）： 适用于PREROUTING链和OUTPUT链，将报文重定向到指定端口。
接下来验证源地址转换功能，实验环境如图1-18所示。
图1-18 iptables nat表实验组网
aux主机相当于exp和aux2主机之间的桥梁，两个业务网卡分别连接了两个不同的网段：enp0s8连接172.16.0.0/24网段，enp0s9连接192.168.20.0/24网段。本实验希望使用iptables的地址转换功能实现从exp主机访问aux2主机。
首先在exp主机上增加访问192.168.20.0/24网段的路由，下一跳地址设置为aux的地址172.16.0.4。增加完路由后，在exp主机上发起“ping 192.168.20.3”，结果显示ping响应正常：
接下来尝试在exp上直接发起对aux2主机地址的ping请求，没有收到ping响应：
在aux2上进行抓包，结果如图1-19所示，aux2主机上收到了ping请求报文，但是由于aux2上未配置回程路由，所以aux2无法对此ping请求进行应答。
图1-19 iptables nat表实验：aux未配置iptables规则，aux2抓包
那么有没有办法在aux2主机不配置回程路由的前提下，使exp主机能够正常对aux2主机进行ping测试呢？当然是有的，只要aux主机在转发exp主机的请求报文时执行一次源地址转换，问题就解决了。
按照上述思路，在aux主机上增加如下配置：
根据iptables规则，对接收的源地址为172.16.0.3的ICMP报文进行源地址转换。接下来，再次尝试在exp主机上发起对aux2主机的ping请求，结果显示网络连通。
查看aux2主机上的抓包结果，如图1-20所示。
图1-20 iptables nat表实验：aux配置iptables规则，aux2抓包
对于aux2主机，它收到的ping请求的源地址是aux主机地址（192.168.20.3），这也就可以肯定aux主机对转发的ping请求报文做了源地址转换。
最后检查aux主机的连接跟踪信息。Linux内核中所有连接跟踪均由conntrack组件管理，使用conntrack命令可以查看系统中已经存在的网络连接信息，此命令能够显示通信双方的IP地址、协议连接状态等。
aux主机上conntrack命令的执行结果如下：
每条信息都包含两组数据，分别对应从发送端接收的报文和从响应端接收的报文。下面以第二行的ICMP流信息为例进行说明。
➢第一组数据表示本机收到的请求报文，本例中aux主机接收的请求报文的源地址为172.16.0.3、目的地址为192.168.20.1、type值为8（8表示报文为Echo Request类型）。
➢第二组数据表示本机收到的响应报文，本例中aux主机接收的应答报文的源地址为192.168.20.1、目的地址为192.168.20.3、type值为0（0表示报文为Echo Reply类型）。
conntrack组件会为NAT的每次转换都创建一条记录。内核收到报文时优先在conntrack中查询当前报文是否存在连接信息，如果存在，则直接根据此连接信息还原报文地址并转发。
3.mangle表
mangle表用于修改数据报文IP头中的参数，如TOS、TTL（Time To Live，生存周期）、数据报文的Mark标志等。Mangle表包含5条预定义链，覆盖iptables的所有挂载点，在任意挂载点上均可以设置规则对报文的字段进行修改。
以TOS字段为例，RFC 1349定义了TOS的取值范围。该字段一共包含8个比特位，每个比特位的含义如表1-5所示。
表1-5 TOS字段中比特位的含义
如果用户期望将某种类型的报文设置为最低延迟，则可以通过设置iptables规则将此报文的TOS属性修改为0x10。例如，下面的命令将HTTP（端口号80）、TELNET（端口号23）、SSH（端口号22）类型的报文设置为最低延迟：
其他字段的使用方法与之相似，不再赘述。
4.raw表
默认情况下，conntrack组件跟踪内核处理的每条报文，如果希望某些报文不受conntrack组件跟踪，那该如何处理呢？iptables提供的raw表用于处理此场景。用户在raw表中增加目标为NOTRACK的规则，一旦此规则匹配成功，那么这条报文将不受conntrack组件的跟踪。
从功能上看，raw表只能在入口处执行处理操作，所以该表仅包含两条预定义链：OUTPUT和PREROUTING。
本书不涉及mangle表和raw表的功能，如需了解更多请参考“iptables Tutorial 1.2.2”
。
限于篇幅，本节仅讲述后续用到的iptables命令及相关参数。
命令格式：
其命令参数包含如下4段。
➢ [-t table]： 选择本次操作的表。table参数的取值范围包括raw、mangle、nat、filter。如果不指定，则默认操作filter表。
➢ <command>： 指定本次操作命令，如增加规则、删除规则等。
➢ [rule]： 匹配规则，即如何筛选报文。
➢ [-j target]： 匹配成功后执行的动作。
1.操作命令（command）
操作命令用于指定本命令执行的动作，常用的操作命令如表1-6所示。
表1-6 iptables常用操作命令列表
iptables常用操作命令示例：
2.规则（rule）
iptables常用的规则如表1-7所示。
表1-7 iptables常用规则列表
iptables常用规则示例：
3.目标（target）

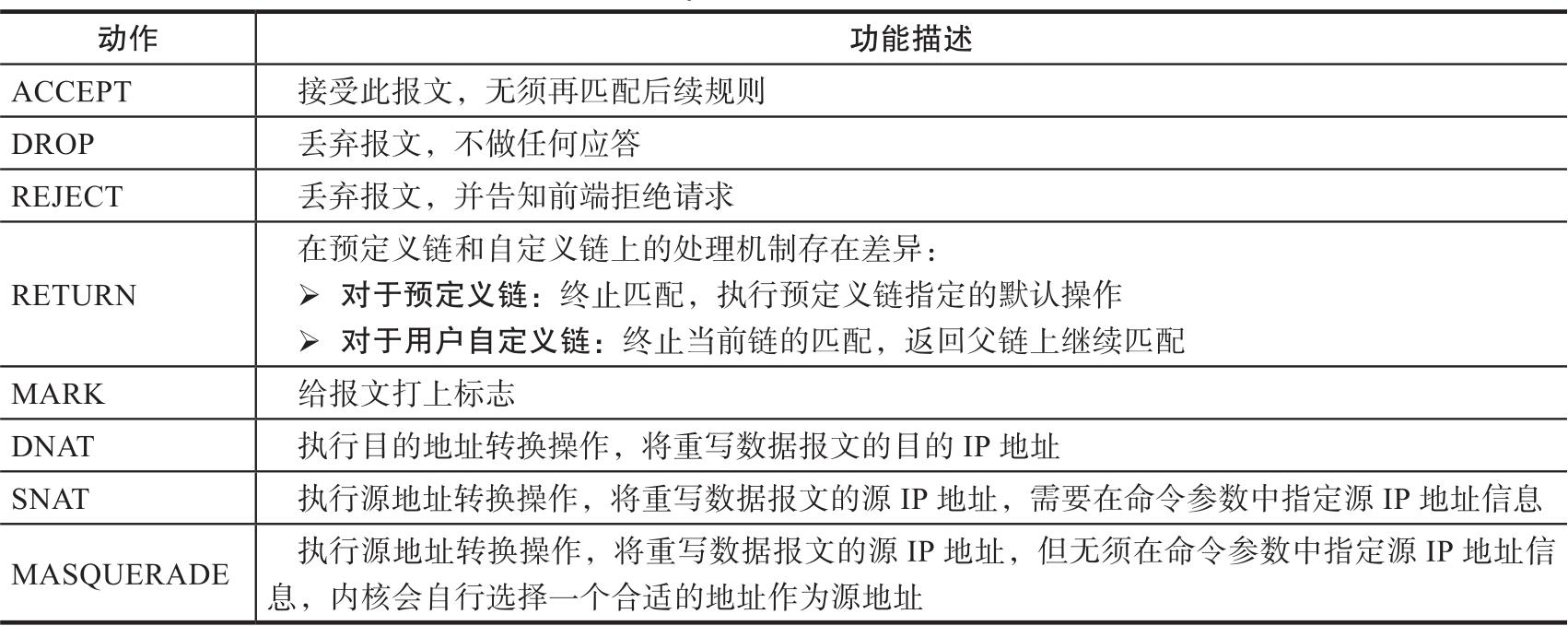

“-j target”表示匹配到规则后执行的动作、策略，表1-8展示了常用的动作。
表1-8 iptables常用动作列表
iptables常用动作示例：
关于MARK、DNAT、SNAT和MASQUERADE的应用请参考1.4.4节。
1.目的地址转换
DNAT操作只能用在nat表的PREROUTING和OUTPUT链上。使用DNAT操作时，iptables提供了额外的扩展选项，参考表1-9。
表1-9 DNAT扩展选项
下面的示例用于将目的地址为10.0.1.10:80、目的端口号为80的TCP报文通过DNAT操作转换到192.168.1.1:80上：
下面演示地址范围的应用。设置目的地址范围为192.168.1.1-192.168.1.10，执行目的地址转换操作时，内核随机选择范围内地址作为目的地址：
2.源地址转换
源地址转换支持两种动作——MASQUERADE和SNAT，其差异在于SNAT要求指定源地址。所以，如果待替换的源地址是静态分配的，则可以使用SNAT操作（也可以使用MASQUERADE操作）。例如，一组主机共享一个静态的外部地址访问Internet，可以使用SNAT操作指定源地址方案。在其他场景中，建议使用MASQUERADE操作，内核自动选择一个合适的地址作为源地址。MASQUERADE覆盖SNAT功能，所以建议尽量使用MASQUERADE操作。
SNAT的扩展选项与DNAT类似，参考表1-10。
表1-10 SNAT扩展选项
使用MASQUERADE时无须指定源地址，其扩展选项较于SNAT简单一些，参考表1-11。
表1-11 MASQUERADE扩展选项
下面看SNAT的例子，在参数中指定源地址和端口范围：
MASQUERADE访问外部网络时，内核自动选择源IP地址，用户指定源端口范围（也可以不指定，由内核随机选择端口）：
3.设置报文标志
MARK动作用于给报文打标志，一个报文可能存在两种标志。
➢ nfmark（Netfilter mark，Netfilter标志）： 用于给数据报文打标志，该标志长度为32比特，用户根据需要对报文打标志。
➢ ctmark（connection mark，连接标志）： 用于给连接打标志，仅用在mangle表中。
iptables中的“--set-mark/--set-xmark value[/mask]”参数用于设置指定报文的nfmark值。对此，命令帮助信息如下：
上述帮助信息中已经给出了详细算法：首先获得mask参数中取值为1的比特位列表，将nfmark数据中对应的比特位设置为0，然后对mask和value进行“或”操作（--set-mark）、“异或”操作（--set-xmark）。
使用C语言描述上述算法：
如果执行命令时未指定mask值，则认为mask值为0xFFFFFFFF。
为了方便用户配置，iptables提供了简化的参数。
➢ “--and-mark bits” ，等价于“--set-xmark 0/invbits”。
➢ “--or-mark bits” ，等价于“--set-xmark bits/bits”。
➢ “--xor-mark bits” ，等价于“--set-xmark bits/0”。
以Kubernetes提供的iptables规则为例进行说明。下面的规则用于给报文打上“需要进行NAT转换（0x4000）”的标志：
命令参数为“--set-xmark 0x4000/0x4000”，用C语言描述如下：
执行此命令相当于将该数据报文的nfmark的第14个比特位设置为1。
4.比较报文标志
使用mark参数判断报文的nfmark值是否满足要求，参数说明如下：
此参数用于比较nfmark值是否满足指定的条件。其算法步骤为首先对nfmark与mask执行“与”操作，然后与value值进行比较。
用C语言描述上述算法：
如果未指定mask，则认为mask值为0xFFFFFFFF。
以Kubernetes提供的iptables规则为例进行说明。下面的规则用于判断数据报文是否打上了“需要进行NAT转换0x4000”的标志：
第一条规则的命令参数为“!--mark 0x4000/0x4000”，即判断nfmark&0x4000与0x4000是否相等：如果不相等，则匹配成功，直接返回；如果相等，则匹配失败，继续执行下一条规则。
第二条规则的命令参数为“--set-xmark 0x4000/0x0”，用于清除nfmark的第14个比特位的值。
