在使用SketchUp进行设计的过程中，经常需要通过切换、缩放、旋转和平移视图等操作来确定模型的创建位置或者观察模型在各个角度下的细节。因此，用户需要熟练掌握SketchUp的视图操控方法和技巧。
在创建模型的过程中，可以通过切换不同的模型视图来观察模型。SketchUp提供了 7个标准模型视图工具，包括轴测图、顶视图、前部视图、右视图、左视图、返回视图（也称后视图）和底视图。标准模型视图工具在【视图】工具栏中，如图1-9所示。
图1-9

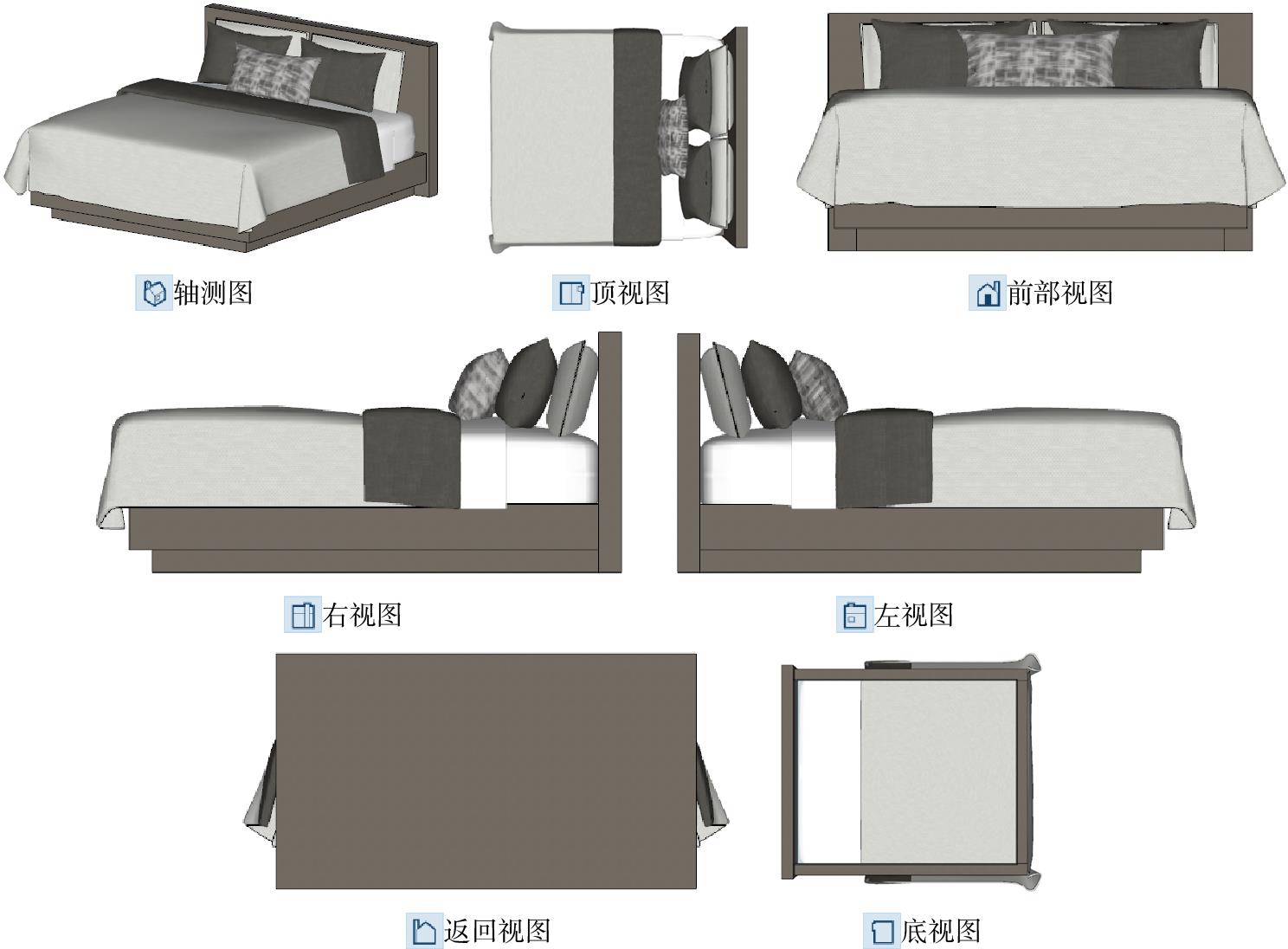

图1-10所示为一个床模型在7个标准模型视图下的效果。
图1-10

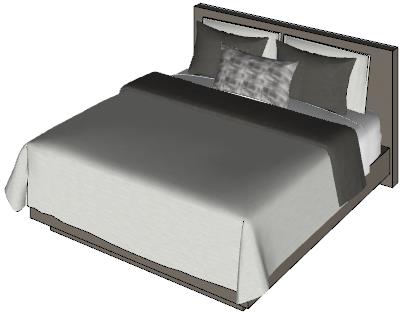

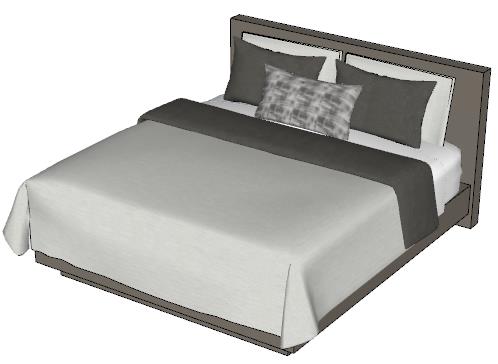

从视觉表达方式来看，模型视图又分为平行投影视图、透视显示图和两点透视图3种，图1-10所示的7个标准模型视图就是平行投影视图。图1-11所示为床模型在透视显示图和两点透视图下的效果。
透视显示图
两点透视图
图1-11
要得到平行投影视图、透视显示图或两点透视图，可在菜单栏中执行【相机】/【平行投影】命令、【相机】/【透视显示】命令或【相机】/【两点透视图】命令。

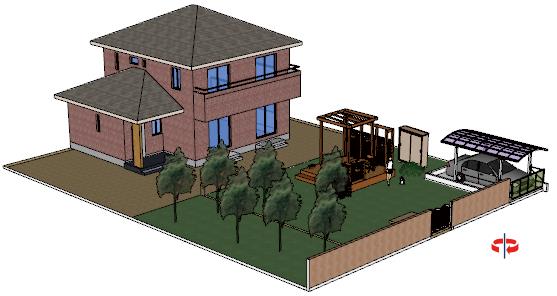

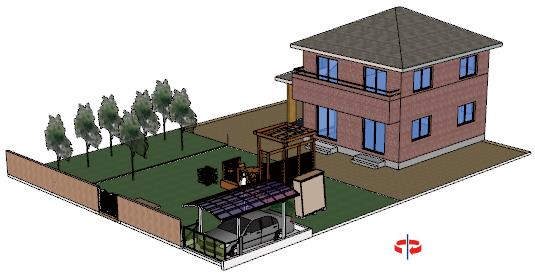

环绕观察可以观察全景模型，给人以全新、真实的立体感受。在大工具集中单击【环绕观察】按钮
，然后在绘图区按住鼠标左键并拖动鼠标，可以以不同角度观察模型，如图1-12所示。
图1-12
也可以按住鼠标中键，然后拖动模型进行环绕观察。如果使用鼠标中键双击绘图区的某处，会将该处旋转置于绘图区中心。这个技巧同样适用于【平移】工具
和【比例】工具
。
平移和缩放是操控模型视图的常用基本操作。
利用大工具集中的【平移】工具

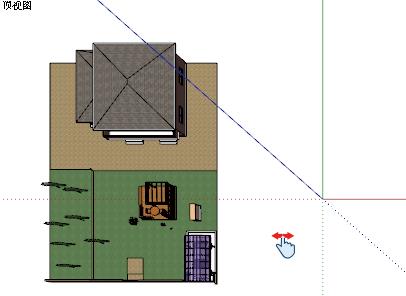

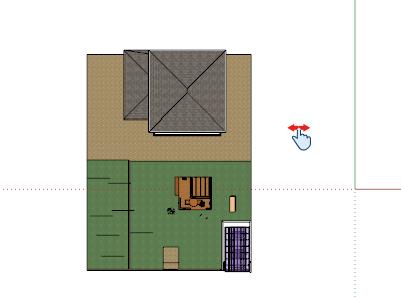

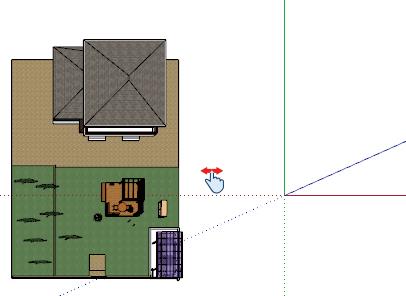

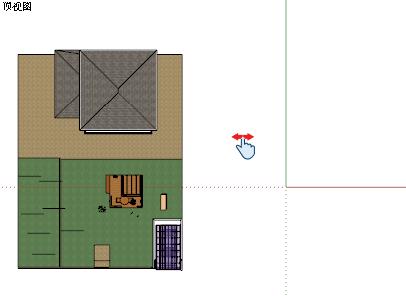

，可以拖动视图至绘图区的不同位置。平移视图其实就是平移相机。如果视图本身为平行投影视图，那么平移视图到绘图区的不同位置，模型视角不会发生改变，如图1-13所示；若视图为透视显示图，那么平移视图到绘图区的不同位置，模型视角会发生改变，如图1-14所示。
平移到左上角
平移到右上角
图1-13
平移到左上角
平移到右上角
图1-14
视图缩放工具包括【缩放】工具
、【缩放范围】工具
和【缩放窗口】工具
。选中【缩放】工具
后，可通过拖动鼠标来自由缩放视图。【缩放范围】工具
可将视图自动填充到整个绘图区。【缩放窗口】工具
可将矩形区域内的局部视图放大显示。选中【缩放】工具

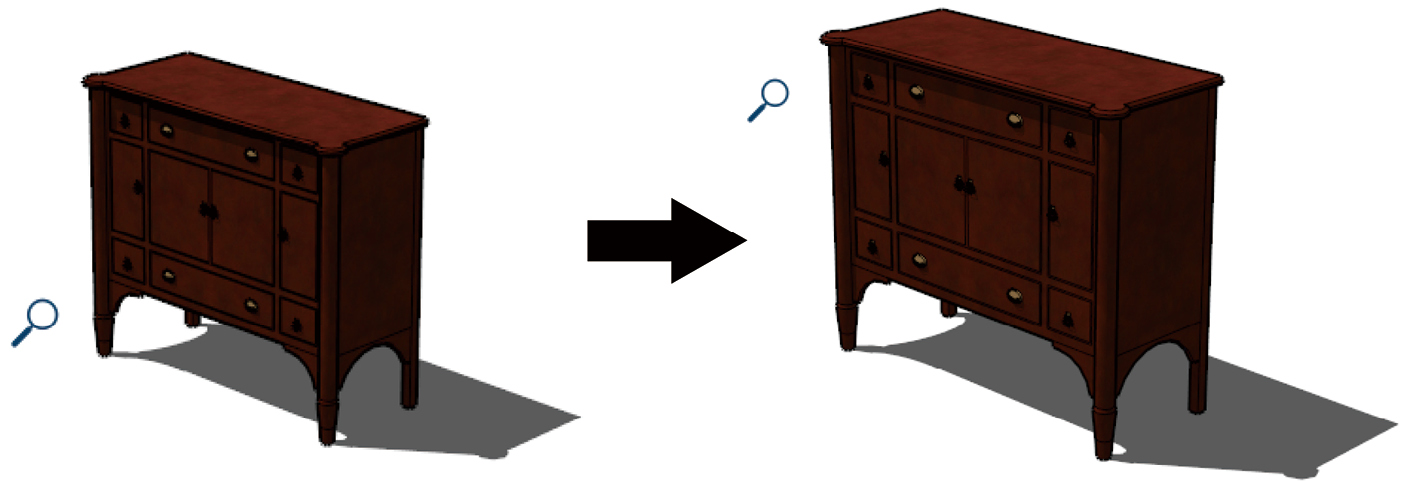

，在绘图区上下拖动鼠标，可以缩小视图或放大视图，如图1-15所示。
图1-15
SketchUp视图的快捷操控方式如下。
● 旋转视图（环绕观察）：按住鼠标中键（滚轮）并在屏幕上拖动鼠标。
● 平移视图（平移）：按住Shift键+鼠标中键（滚轮）并在屏幕上拖动鼠标。
● 缩放视图（缩放范围）：滚动鼠标中键（滚轮）。
