5.5
控制模型的显示

在学习本节时，请先将工作目录设置至D:\Creo8.1\work\ch05.05，然后打开模型文件orient.prt。

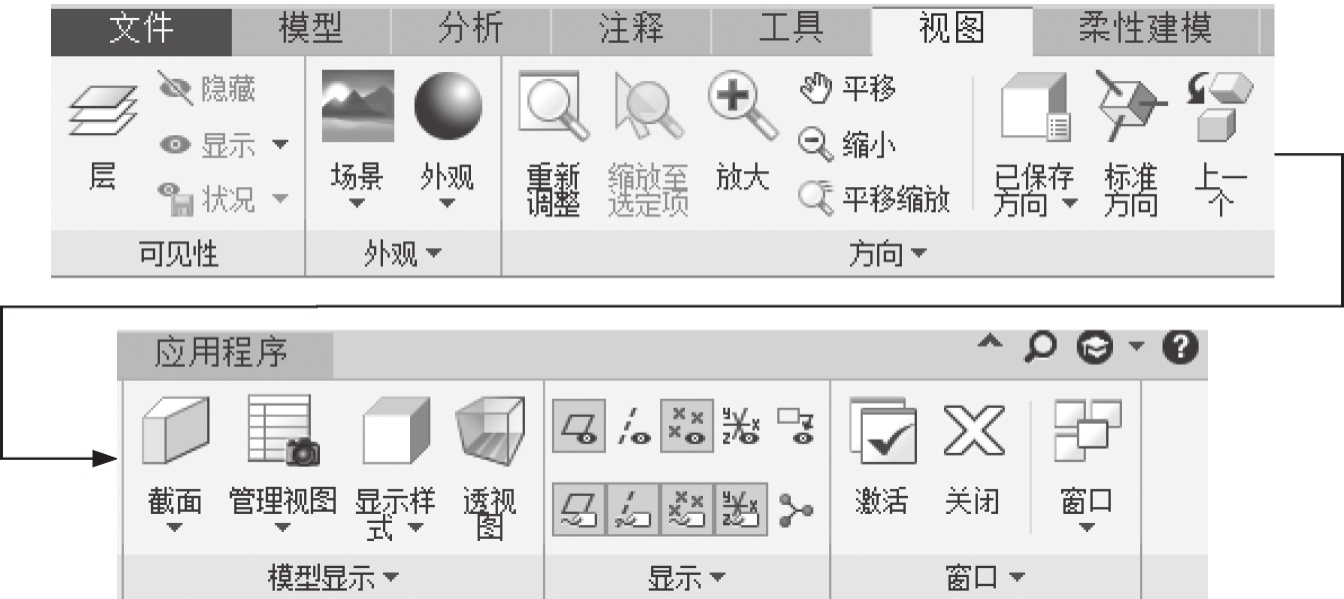

在Creo中单击 功能选项卡，将进入图5.5.1所示的界面。该选项卡用于控制模型视图和管理文件窗口。

下面对图5.5.1所示的“视图”选项卡中部分区域的功能按钮进行简要说明。

• 区域：用于进入Creo中的“层”并对层的可见性进行管理。

• 区域：用于调整模型在图形区中的显示大小，控制模型的显示方位。

• 区域：用于设置模型的外观、显示样式以及对各种视图进行管理。

• 区域：用于控制基准特征和注释的显示与隐藏。

• 区域：用于激活、关闭和切换文件窗口。

5.5.1 模型的几种显示方式

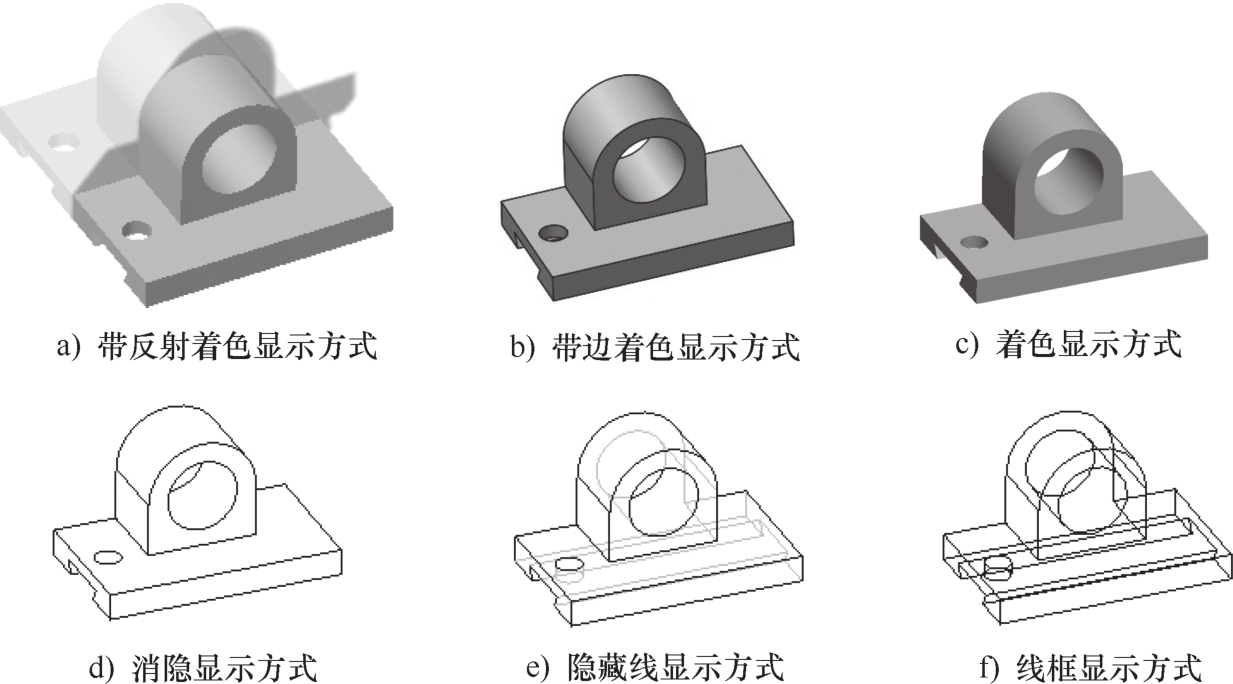

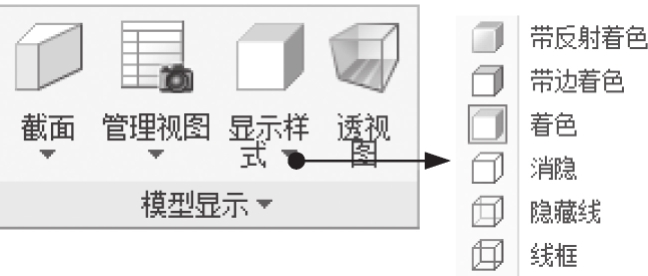

在Creo软件中，模型有六种显示方式，如图5.5.2所示。单击图5.5.3所示的 功能选项卡 区域中的“显示样式”按钮 ，在系统弹出的菜单中选择相应的显示样式，可以切换模型的显示方式。

• 显示方式：模型表面为灰色，并以反射的方式呈现另一侧，如图5.5.2a所示。

• 显示方式：模型表面为灰色，部分表面有阴影感，高亮显示所有边线，如图5.5.2b所示。

• 显示方式：模型表面为灰色，部分表面有阴影感，所有边线均不可见，如图5.5.2c所示。

• 显示方式：模型以线框形式显示，可见的边线显示为深颜色的实线，不可见的边线被隐藏起来（即不显示），如图5.5.2d所示。

• 显示方式：模型以线框形式显示，可见的边线显示为深颜色的实线，不可见的边线显示为虚线（在软件中显示为灰色的实线），如图5.5.2e所示。

• 显示方式：模型以线框形式显示，模型所有的边线显示为深颜色的实线，如图5.5.2f所示。

说明： 功能选项卡中部分常用的按钮可以在图5.5.4所示的“视图控制”工具栏中快速选用。

5.5.2 模型的移动、旋转与缩放

用鼠标可以控制图形区中的模型显示状态。

• 滚动鼠标中键滚轮，可以缩放模型：向前滚，模型缩小；向后滚，模型变大。

• 按住鼠标中键，移动鼠标，可旋转模型。

• 先按住键盘上的Shift键，然后按住鼠标中键，移动鼠标可移动模型。

注意： 采用以上方法对模型进行缩放和移动操作时，只能改变模型的显示状态，而不能改变模型的真实大小和位置。

5.5.3 模型的定向

1.关于模型的定向

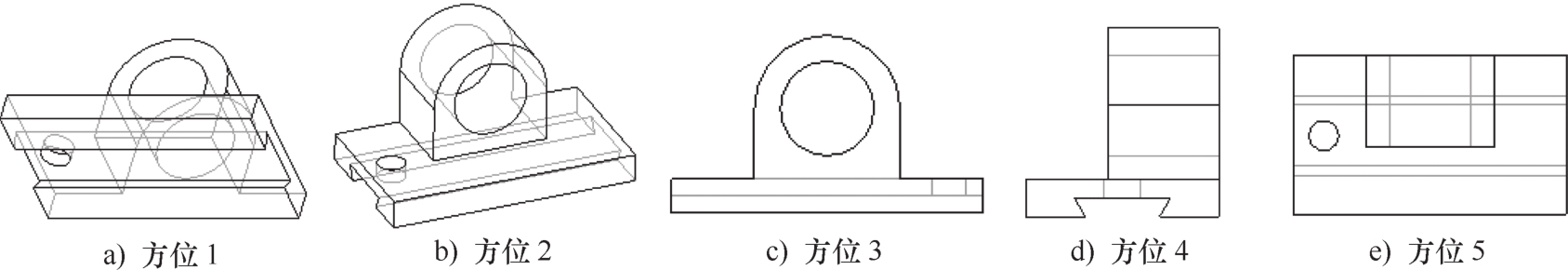

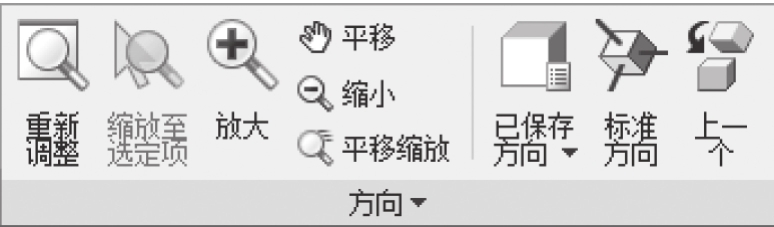

利用模型“定向”功能可以将绘图区中的模型定向在所需的方位以便查看。例如在图5.5.5中，方位1是模型的默认方位，方位2是在方位1的基础上将模型旋转一定的角度而得到的方位，方位3、4、5属于正交方位（这些正交方位常用于模型工程图中的视图）。在图5.5.6所示的 功能选项卡 区域的 下拉列表中单击 按钮（或单击“视图控制”工具栏中的 按钮，然后在系统弹出的菜单中单击 按钮），打开“视图”对话框，通过该对话框对模型进行定向。

2.模型定向的一般方法

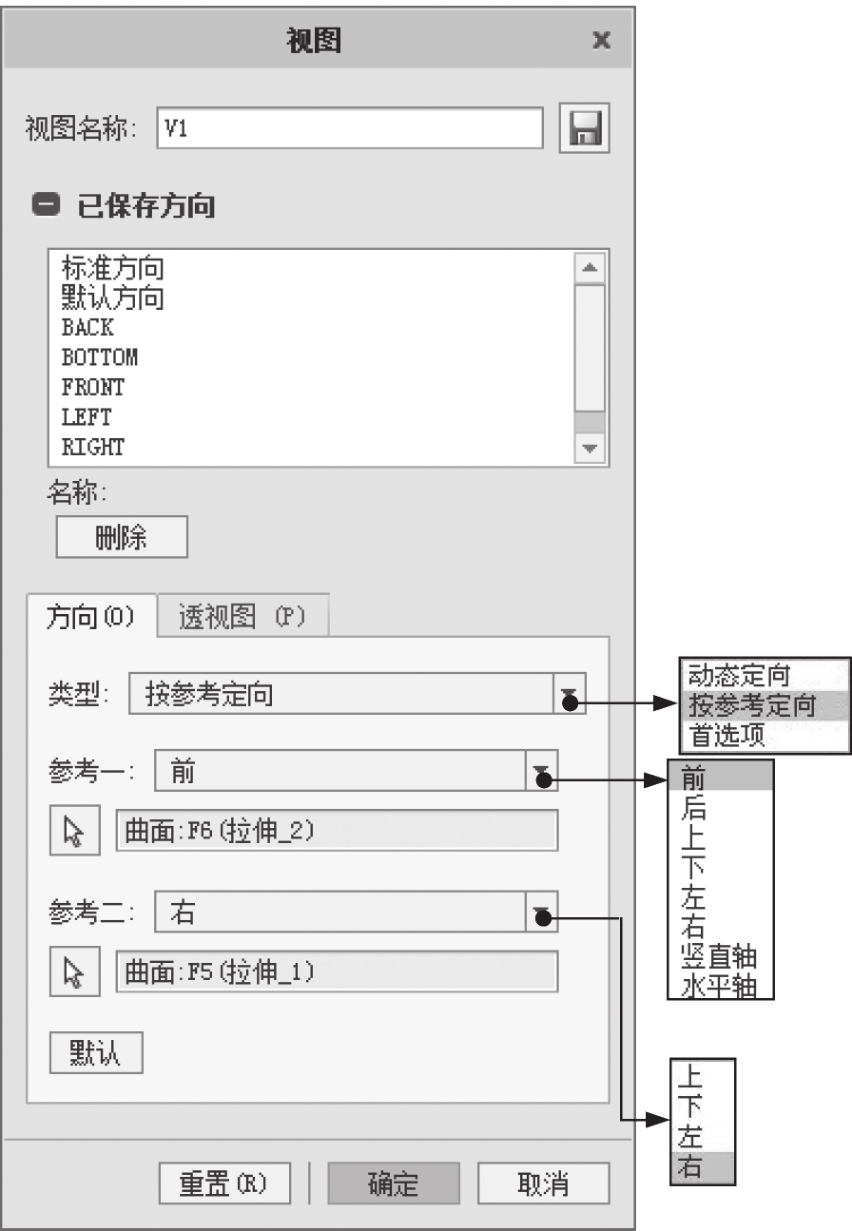

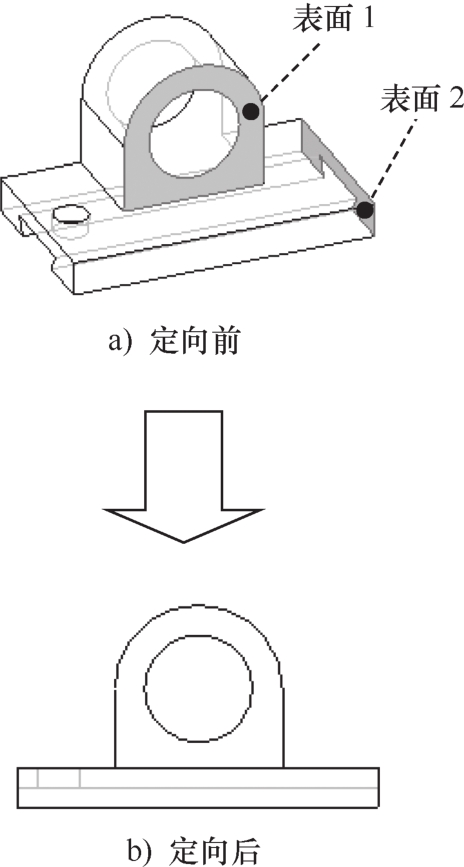

常用的模型定向方法为“参考定向”（在图5.5.7所示的“视图”对话框“方向”区域中选择 类型）。这种定向方法的原理是：在模型上选取两个正交的参考平面，然后定义两个参考平面的放置方位。以图5.5.8所示的模型为例，如果能够确定模型上表面1和表面2的放置方位，则该模型的空间方位就能完全确定。参考的放置方位有如下几种，如图5.5.7所示。

• ：使所选取的参考平面与显示器的屏幕平面平行，方向朝向屏幕前方，即面对操作者。

• ：使参考平面与屏幕平行且朝向屏幕后方，即背对操作者。

• ：使参考平面与显示器屏幕平面垂直，方向朝向显示器的上方，即位于显示器上部。

• ：使参考平面与显示器屏幕平面垂直，方向朝向显示器的下方，即位于显示器下部。

• ：使参考平面与屏幕平面垂直，方向朝左。

• ：使参考平面与屏幕平面垂直，方向朝右。

• ：选择该选项后，需选取模型中的某个轴线，系统将使该轴线竖直（即垂直于地平面）放置，从而确定模型的放置方位。

• ：选择该选项，系统将使所选取的轴线水平（即平行于地平面）放置，从而确定模型的放置方位。

3.动态定向

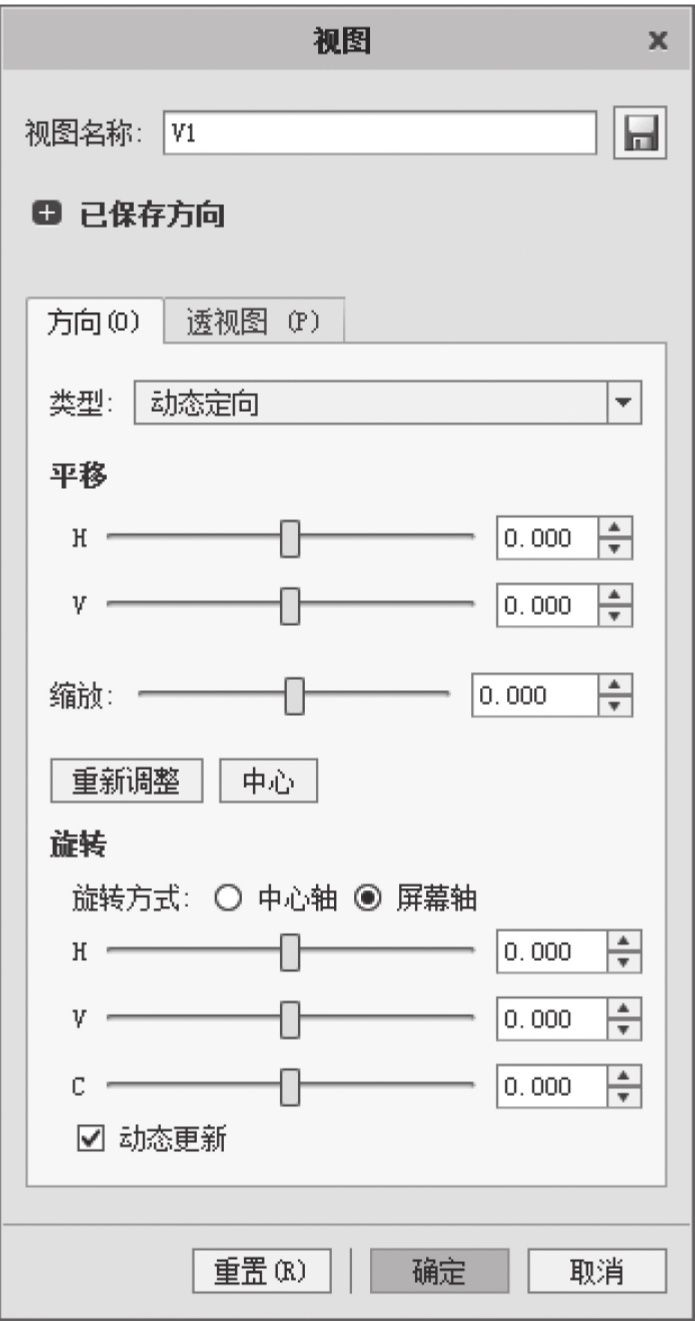

在“方向”区域的 下拉列表中选择 选项，系统显示“动态定向”界面，如图5.5.9所示。移动界面中的滑块，可以方便地对模型进行移动、旋转与缩放。

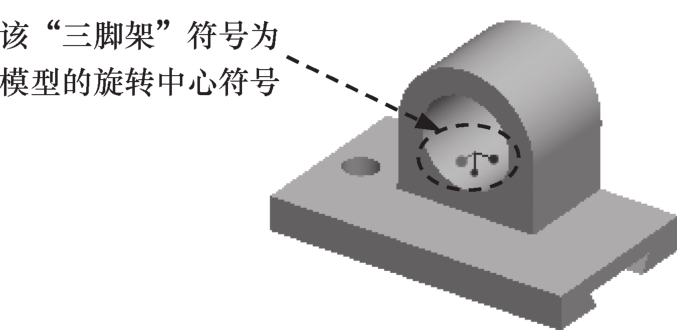

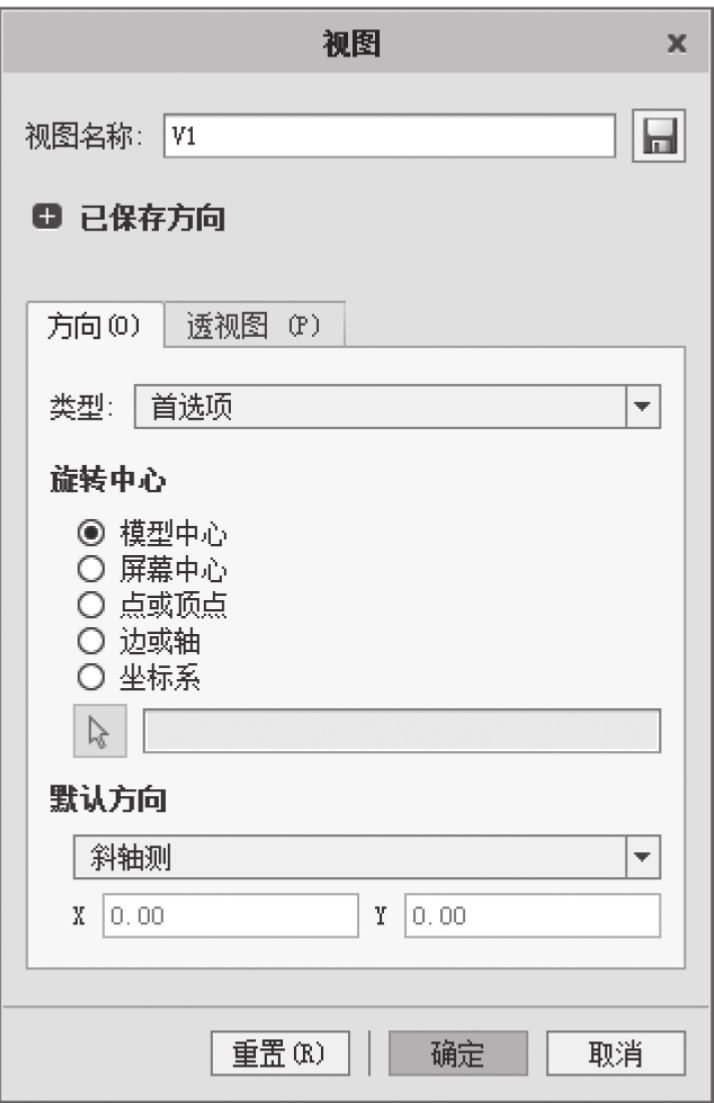

4.定向的优先选项 在“方向”区域的 下拉列表中选择 选项，在系统弹出的图5.5.10所示的界面中，可以选择模型的旋转中心和模型默认的方向。在“视图控制”工具栏中按下 按钮，可以控制模型上是否显示旋转符号（模型上的旋转中心符号如图5.5.11所示）。模型默认的定向可以是“斜轴测”或“等轴测”，也可以由用户定义。

5.模型视图的保存

模型视图是指模型的定向和显示大小。当将模型视图调整到某种状态后（即某个方位和显示大小），可以将这种视图状态保存起来，以便以后直接调用。

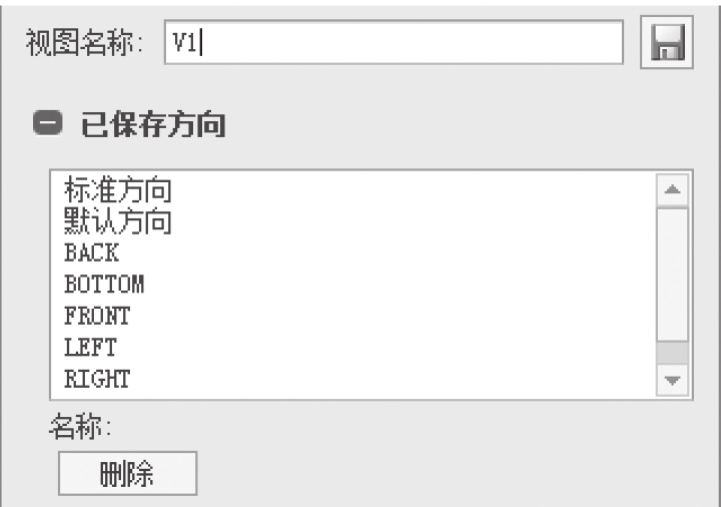

在“视图”对话框中单击 标签，系统弹出图5.5.12所示的“已保存方向”界面。

• 在上部的列表框中列出了所有已保存视图的名称，其中 、 、 、 等为系统自动创建的视图。

• 如果要保存当前视图，可先在 文本框中输入视图名称，然后单击 按钮，新创建的视图名称立即出现在名称列表中。

• 如果要删除某个视图，可在列表中选取该视图名称，然后单击 按钮。

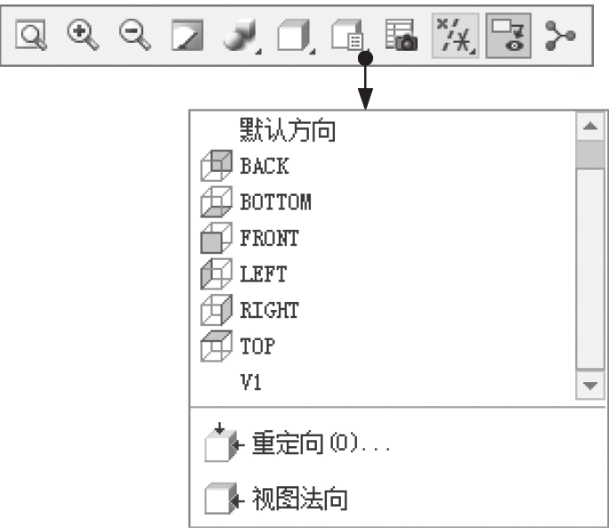

• 如果要显示某个视图，可在视图名称列表中双击该视图名称。还有一种快速设置视图的方法，就是单击“视图控制”工具栏中的 按钮，从系统弹出的视图列表中选取某个视图即可，如图5.5.13所示。

6.模型定向的举例

下面介绍图5.5.8中模型定向的操作过程。

Step1.单击“视图控制”工具栏中的 按钮，然后在系统弹出的菜单中单击 按钮。

Step2.确定参考1的放置方位。

（1）采用默认的方位 作为参考1的方位。

（2）选取模型的表面1作为参考1。

Step3.确定参考2的放置方位。

（1）在下拉列表中选择 作为参考2的方位。

（2）选取模型上的表面2作为参考2，此时系统立即按照两个参考所定义的方位重新对模型进行定向。

Step4.完成模型的定向后，可将其保存起来以便下次能方便地调用。保存视图的方法是：在对话框的 文本框中输入视图名称V1，然后单击对话框中的 按钮。 hYw+P2jEmpRcXgCcLkeg27QZTLjNemxXr9iYxOYFbcbKhyvjScNDpGq3WB0QzAlr
