5.2
创建Creo零件模型的一般过程

用Creo系统创建零件模型，其方法十分灵活，按大的方法分类，有以下几种。

1.“积木”式的方法

这是大部分机械零件的实体三维模型的创建方法。这种方法是先创建一个反映零件主要形状的基础特征，然后在这个基础特征上添加其他的一些特征，如伸出、切槽（口）、倒角和圆角等。

2.由曲面生成零件的实体三维模型的方法

这种方法是先创建零件的曲面特征，然后把曲面转换成实体模型。

3.从装配中生成零件的实体三维模型的方法

这种方法是先创建装配体，然后在装配体中创建零件。

本章将主要介绍用第一种方法创建零件模型的一般过程，其他的方法将在后面的章节中陆续介绍。

下面以一个零件——滑块（slide.prt）为例，说明用Creo软件创建零件三维模型的一般过程，同时介绍拉伸（Extrude）特征的基本概念及其创建方法。滑块的三维模型如图5.2.1所示。

图5.2.1 滑块三维模型

5.2.1 新建一个零件三维模型

准备工作：将目录D:\Creo8.1\work\ch05.02设置为工作目录。在后面的章节中，每次新建或打开一个模型文件（包括零件、装配件等）之前，都应先将工作目录设置正确。

新建一个零件模型文件的操作步骤如下。

Step1.选择下拉菜单命令（或单击“新建”按钮，如图5.2.2所示），系统弹出图5.2.3所示的文件“新建”对话框。

Step2.选择文件类型和子类型。在对话框中选中选项组中的单选项，选中选项组中的单选项。

Step3.输入文件名。在文本框中输入文件名slide。

说明：

• 每次新建一个文件时，Creo会显示一个默认名。如果要创建的是零件，默认名的格式是prt后跟一个序号（如prt0001），以后再新建一个零件，序号自动加1。

• 在文本框中可输入模型的公共描述，一般设计中不对此进行操作。

Step4.取消选中复选框并选取适当的模板。通过单击复选框来取消使用默认模板，然后单击对话框中的按钮，系统弹出图5.2.4所示的“新文件选项”对话框，在“模板”选项组中选取PTC公司提供的米制实体零件模型模板（如果用户所在公司创建了专用模板，可用按钮找到该模板），然后单击按钮，系统立即进入零件的创建环境。

图5.2.2 “新建”按钮

图5.2.3 “新建”对话框

图5.2.4 “新文件选项”对话框

注意： 为了使本书的通用性更强，在后面各个Creo模块（包括零件、装配件、工程制图、钣金件和模具设计）的介绍中，无论是范例介绍还是章节练习，当新建一个模型时（包括零件模型、装配体模型和模具制造模型），如未加注明，都是取消选中复选框，而且都是使用PTC公司提供的以mmns开始的米制模板。

说明： 关于模板及默认模板。

Creo的模板分为两种类型：模型模板和工程图模板。模型模板分为零件模型模板、装配模型模板和模具模型模板等，这些模板其实都是一个标准Creo模型，它们都包含预定义的特征、层、参数、命名的视图、默认单位及其他属性。Creo为其中各类模型分别提供了两种模板：一种是米制模板，以mmns开始，使用米制度量单位；一种是英制模板，以inlbs开始，使用英制单位。每种模板又有绝对精度和相对精度之分，模板后缀为“abs”的，使用绝对精度；模板后缀为“rel”的，使用相对精度。本书中默认使用的是绝对精度模板。

工程图模板是一个包含创建工程图项目说明的特殊工程图文件。这些工程图项目包括视图、表、格式、符号、捕捉线、注释、参数注释及尺寸，另外PTC标准绘图模板还包含三个正交视图。

用户可以根据个人或本公司的具体需要，对模板进行更详细的定制，并可以在配置文件config.pro中将这些模板设置成默认模板。

5.2.2 创建一个拉伸特征作为零件的基础特征

基础特征是一个零件的主要轮廓特征，创建什么样的特征作为零件的基础特征比较重要，一般由设计者根据产品的设计意图和零件的特点灵活掌握。本例中，滑块零件的基础特征是一个拉伸（Extrude）特征（图5.2.5）。拉伸特征是将截面草图沿着草绘平面的垂直方向拉伸而形成的，它是最基本且经常使用的零件建模工具。

1.选取特征命令

进入Creo的零件设计环境后，屏幕的绘图区中应该显示图5.2.6所示的三个相互垂直的默认基准平面，如果没有显示，可单击“视图控制”工具栏中的按钮，然后在系统弹出的菜单中选中复选框，将基准平面显现出来。

图5.2.5 “拉伸”示意图

图5.2.6 三个默认基准平面

进入Creo的零件设计环境后，在软件界面上方会显示图5.2.7所示的“模型”功能选项卡。该功能选项卡中包含Creo中所有的零件建模工具，特征命令的选取方法一般是单击其中的命令按钮。

图5.2.7 “模型”功能选项卡

下面对图5.2.7所示的“模型”功能选项卡中的各命令按钮区域进行简要说明。

• 区域：用于针对某个特征的操作，如修改编辑特征、再生特征，复制、粘贴、删除特征等。

• 区域：用于复制当前模型中的几何，使用用户自定义的特征，或从其他外部数据文件中调用特征与几何。

• 区域：主要用于创建各种基准特征，基准特征在建模、装配和其他工程模块中起着非常重要的辅助作用。

• 区域：用于创建各种实体（如凸台）、减材料实体（如在实体上挖孔）或普通曲面，所有的形状特征都必须以二维截面草图为基础进行创建。在Creo中，同一形状的特征可以用不同方法来创建。比如同样一个圆柱形特征，既可以选择“拉伸”命令（用拉伸的方法创建），也可以选择“旋转”命令（用旋转的方法创建）。

• 区域：用于创建工程特征（构造特征），工程特征一般建立在现有的实体特征之上，如对某个实体的边添加“倒圆角”。当模型中没有任何实体时，该部分中的所有命令为灰色，表明它们此时不可使用。

• 区域：用于对现有的实体特征、基准特征、曲面以及其他几何进行编辑，也可以创建自由形状的实体。

• 区域：用于创建各种高级曲面，如边界混合曲面、造型（ISDX）曲面、基于细分曲面算法的自由式曲面等。

• 区域：主要用于表达模型设计意图、参数化设计、创建零件族表、管理发布几何和编辑设计程序等。

本例中需要选择“拉伸”命令，在图5.2.7所示的“模型”功能选项卡中单击按钮即可。

说明： 本书中的按钮在后文中将简化为按钮。

2.定义拉伸类型

在选择命令后，屏幕上方出现图5.2.8所示的“拉伸”特征操控板。在操控板中按下“实体特征类型”按钮（默认情况下，此按钮为按下状态）。

图5.2.8 “拉伸”特征操控板

说明：利用拉伸工具，可以创建如下几种类型的特征。

• 实体类型：按下操控板中的“实体特征类型”按钮，可以创建实体类型的特征。在由截面草图生成实体时，实体特征的截面草图完全由材料填充，并沿草图平面的法向伸展来生成实体，如图5.2.9所示。

• 曲面类型：按下操控板中的“曲面特征类型”按钮，可以创建一个拉伸曲面。在Creo中，曲面是一种没有厚度和重量的片体几何，但通过相关命令操作可变成带厚度的实体，如图5.2.10所示。

• 薄壁类型：按下“薄壁特征类型”按钮，可以创建薄壁类型特征。在由截面草图生成实体时，薄壁特征的截面草图由材料填充成均厚的环，环的内侧或外侧或中心轮廓线是截面草图，如图5.2.11所示。

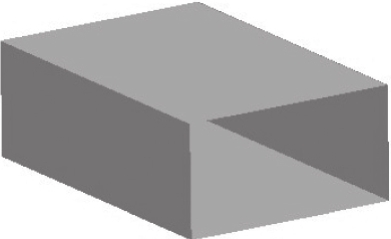

图5.2.9 “实体”特征

图5.2.10 “曲面”特征

图5.2.11 “薄壁”特征

• 切削类型：操控板中的“切削特征类型”按钮被按下时，可以创建切削特征。

一般来说，创建的特征可分为“正空间”特征和“负空间”特征。“正空间”特征是指在现有零件模型上添加材料，“负空间”特征是指在现有零件模型上移除材料，即切削。

如果“切削特征”按钮被按下，同时“实体特征”按钮也被按下，则用于创建“负空间”实体，即从零件模型中移除材料。当创建零件模型的第一个（基础）特征时，零件模型中没有任何材料，所以零件模型的第一个（基础）特征不可能是切削类型的特征，因而切削按钮是灰色的，不能选取。

如果“切削特征”按钮被按下，同时“曲面特征”按钮也被按下，则用于曲面的裁剪，即使用正在创建的曲面特征裁剪已有曲面。

如果“切削特征”按钮被按下，同时“薄壁特征”按钮及“实体特征”按钮也被按下，则用于创建薄壁切削实体特征。

3.定义截面草图

定义特征截面草图的方法有两种：第一种是选择已有草图作为特征的截面草图；第二种是创建新的草图作为特征的截面草图。本例中使用的是第二种方法，操作过程如下。

Step1.选取命令。单击图5.2.12所示的“拉伸”特征操控板中的按钮，在系统弹出的界面中单击按钮（也可在绘图区中按下鼠标右键，直至系统弹出图5.2.13所示的快捷菜单时，松开鼠标右键，在上方的快捷工具栏中单击“定义内部草绘”按钮。在图形区单击左键，也能显示快捷工具栏），系统弹出图5.2.14所示的“草绘”对话框。

图5.2.12 “拉伸”特征操控板

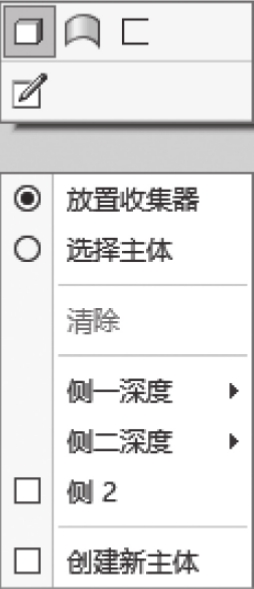

图5.2.13 快捷菜单

图5.2.14 “草绘”对话框

Step2.定义截面草图的放置属性。

（1）定义草绘平面。

对草绘平面的概念和有关选项介绍如下。

• 草绘平面是特征截面或轨迹的绘制平面，可以是基准平面，也可以是实体的某个表面。

• 单击按钮，意味着把先前一个特征的草绘平面及其方向作为本特征的草绘平面和方向。

选取RIGHT基准平面作为草绘平面，操作方法如下。

将鼠标指针移至图形区RIGHT基准平面的边线或RIGHT字符附近，在基准平面的边线外出现绿色加亮边线时单击，即可将RIGHT基准平面定义为草绘平面【此时“草绘”对话框中“草绘平面”区域的文本框中显示出“RIGHT：F1（基准平面）”】。

（2）定义草绘视图方向。采用模型中默认的草绘视图方向。

说明： 完成Step2后，图形区中RIGHT基准平面的边线旁边会出现一个黄色的箭头（图5.2.15），该箭头方向表示查看草绘平面的方向。如果要改变该箭头的方向，有三种方法。

方法一： 在“草绘”对话框中单击按钮。

方法二： 将鼠标指针移至该箭头上，单击。

方法三： 将鼠标指针移至该箭头上，右击，在系统弹出的快捷菜单中选择命令。

（3）对草绘平面进行定向。此例中，我们按如下方法定向草绘平面。

①指定草绘平面的参考平面。完成草绘平面选取后，“草绘”对话框的文本框自动加亮，选取图形区中的FRONT基准平面作为参考平面。

②指定参考平面的方向。单击对话框中文本框后的按钮，在系统弹出的列表中选择选项；完成这两步操作后，“草绘”对话框的显示如图5.2.16所示。

图5.2.15 查看方向箭头

图5.2.16 “草绘”对话框

说明： 选取草绘平面后，还必须对草绘平面进行定向。定向完成后，系统即按所指定的定向方位来摆放草绘平面，并进入草绘环境。要完成草绘平面的定向，必须进行下面的操作。

指定草绘平面的参考平面，即指定一个与草绘平面相垂直的平面作为参考。“草绘平面的参考平面”有时简称为“参考平面”“参照平面”或“参考”。

指定参考平面的方向，即指定参考平面的放置方位，参考平面可以朝向显示器屏幕的或或侧或侧。

注意：

• 参考平面必须是平面，并且要求与草绘平面垂直。

• 如果参考平面是基准平面，则参考平面的方向取决于基准平面橘黄色侧面的朝向。

• 这里要注意图形区中的TOP（顶）、RIGHT（右）和图5.2.14中的、的区别。模型中的TOP（顶）、RIGHT（右）是指基准平面的名称，该名称可以随意修改；图5.2.14中的、是草绘平面的参考平面的放置方位。

• 为参考平面选取不同的方向，则草绘平面在草绘环境中的摆放就不一样。

• 完成Step2操作后，当系统获得足够的信息时，系统会自动指定草绘平面的参考平面及其方向。系统自动指定TOP基准平面作为参考，自动指定参考平面的放置方位为“左”。

（4）单击对话框中的按钮，系统进入草绘环境。

说明： 单击按钮后，系统进行草绘平面的定向，使其与屏幕平行，如图5.2.17所示。从图中可看到，FRONT基准平面现在水平放置，并且FRONT基准平面的橘黄色一侧在底部。

Step3.创建特征的截面草图。

基础拉伸特征的截面草图如图5.2.18所示。下面以此为例介绍特征截面草图的一般创建步骤。

图5.2.17 草绘平面与屏幕平行

图5.2.18 基础特征的截面草图

（1）定义草绘参考。本例采用系统默认的草绘参考。

说明： 在用户的草绘过程中，Creo会自动对图形进行尺寸标注和几何约束，但系统在自动标注和约束时，必须参考一些点、线、面，这些点、线、面就是草绘参考。进入Creo草绘环境后，系统将自动为草图的绘制及标注选取足够的草绘参考。如本例中，系统默认选取了TOP和FRONT基准平面作为草绘参考。

关于Creo的草绘参考，应注意如下几点。

• 查看当前草绘参考：在图形区中右击，在系统弹出的快捷菜单中选择选项，系统弹出“参考”对话框，系统在参考列表区列出了当前的草绘参考，如图5.2.19所示（该图中的两个草绘参考FRONT和TOP基准平面是系统默认选取的）。如果用户想添加其他的点、线、面作为草绘参考，可以通过在图形上直接单击来选取。

图5.2.19 “参考”对话框

• 要使草绘截面的参考完整，必须至少选取一个水平参考和一个垂直参考，否则会出现错误警告提示。

• 没有足够的参考来摆放一个截面时，系统会自动弹出图5.2.19所示的“参考”对话框，要求用户选取足够的草绘参考。

• 在重新定义一个缺少参考的特征时，必须选取足够的草绘参考。

（2）设置草图环境，调整草绘区。

操作提示与注意事项如下。

• 将草绘的网格设置为1。

• 除可以移动和缩放草绘区外，如果用户想在三维空间绘制草图，或希望看到模型截面草图在三维空间的方位，可以旋转草绘区。操作方法是按住鼠标的中键，同时移动鼠标，即可看到图形跟着鼠标旋转。旋转后，单击图5.2.20所示的“视图控制”工具栏中的按钮，即可恢复绘图平面与屏幕平行。

• 如果用户不希望屏幕图形区中显示的东西太多，可单击“视图控制”工具栏中的按钮，在系统弹出的菜单中取消选中相应的复选框，将基准轴、基准平面、坐标系、网格等的显示关闭，使图面显得更简洁。

• 在操作中，如果鼠标指针变成圆圈或在当前窗口不能选取有关的按钮或菜单命令时，可单击屏幕上方“快速访问工具栏”中的按钮，将当前窗口激活。如果“快速访问工具栏”中无此按钮，则请读者参考本书第3章的有关内容进行设置，或单击功能选项卡区域中的按钮，也能够将当前窗口激活。

图5.2.20 “视图控制”工具栏

（3）绘制截面草图并进行标注。

①绘制截面几何图形的大体轮廓。使用Creo软件绘制截面草图，开始时没有必要很精确地绘制截面的几何形状、位置和尺寸，只需勾勒截面的大概形状即可。

操作提示与注意事项如下。

• 为了使草绘时的图形显示得更简洁、清晰，并在勾勒截面形状的过程中添加必要的约束，建议在打开约束符号显示的同时关闭尺寸显示。方法如下。

☑ 单击“视图控制”工具栏中的按钮，在系统弹出的菜单中取消选中复选框，不显示尺寸。

☑ 选中按钮中的复选框，显示约束。

• 在选项卡中单击“线链”命令按钮中的，再单击按钮，绘制图5.2.21所示的8条线段（绘制时不要太在意图中线段的大小和位置，只要大概的形状与图5.2.21相似就可以）。

• 单击区域中的，绘制图5.2.22所示的中心线。

图5.2.21 草绘截面的初步图形

图5.2.22 绘制中心线

②添加必要的约束。操作提示如下。

a）显示约束。确认按钮中的复选框被选中。

b）删除无用的约束。在绘制草图时，系统会自动添加一些约束，而其中有些是没用的。例如在图5.2.23a中，系统自动添加了“垂直”约束（注意：读者在绘制时，可能没有这个约束，这取决于绘制时鼠标的走向与停留的位置）。删除约束的操作方法为：单击功能选项卡区域中的按钮，选取图5.2.23a中的“垂直”约束1，然后右击，在系统弹出的图5.2.24所示的快捷菜单中选择命令。用同样的方法删除“垂直”约束2。

图5.2.23 删除无用约束

c）在图5.2.25所示的“约束”工具栏中添加竖直约束。单击功能选项卡区域中的按钮，然后在图5.2.26a所示的图形中单击直线2，此时图形如图5.2.26b所示。

图5.2.24 快捷菜单

图5.2.25 “约束”工具栏

图5.2.26 添加竖直约束

d）添加相等约束。单击功能选项卡区域中的按钮，然后在图5.2.27a所示的图形中单击直线8，再单击直线2，此时图形如图5.2.27b所示。

图5.2.27 添加相等约束

e）添加对齐约束。单击区域中的按钮，然后在图5.2.28a所示的图形中单击中心线，再单击图中的基准面边线，此时图形如图5.2.28b所示。

图5.2.28 添加对齐约束

f）添加对称约束。单击区域中的按钮，依次单击图5.2.29a所示的中心线及顶点1和顶点2；完成操作后，图形如图5.2.29b所示。单击图5.2.30a所示的中心线及顶点3和顶点4；接着单击中心线及顶点5和顶点6；完成操作后，图形如图5.2.30b所示。

图5.2.29 添加对称约束（一）

图5.2.30 添加对称约束（二）

③选中按钮中的复选框，显示尺寸，并将草图的尺寸移动至适当的位置，如图5.2.31b所示。

④将符合设计意图的“弱”尺寸转换为“强”尺寸。

图5.2.31 尺寸位置调整

作为正确的操作流程，在改变尺寸标注方式之前，应将符合设计意图的“弱”尺寸转换为“强”尺寸，以免用户在改变尺寸标注方式时，系统自动将符合设计意图的“弱”尺寸删掉。将图5.2.32所示的三个尺寸转换为“强”尺寸，关于如何将“弱”尺寸转换为“强”尺寸，可参见第4章的相关内容。

图5.2.32 转换为“强”尺寸

⑤改变标注方式，满足设计意图。

a）如图5.2.33所示，去掉原尺寸标注7.4，添加新尺寸标注24.6。

注意：

• 不要试图手动删除原尺寸标注7.4，然后添加所需的尺寸。如果此时原尺寸7.4是“弱”尺寸，则添加新尺寸24.6后，系统会自动将“弱”尺寸7.4删除。如果此时原尺寸7.4是“强”尺寸，应先添加所需的尺寸标注，此时系统将弹出“解决草绘”提示对话框，其中列出了冲突的尺寸及约束，依次单击对话框中的各列出项，可看到草图中的相应项目变红；在对话框中单击尺寸7.4，此时草图中的原尺寸7.4带边框高亮显示，单击按钮即可删除该尺寸。

图5.2.33 改变标注方式（一）

b）如图5.2.34所示，去掉原尺寸标注26.4，添加新尺寸标注52.4。

图5.2.34 改变标注方式（二）

⑥将尺寸修改为设计要求的尺寸。

操作提示与注意事项如下。

• 尺寸的修改往往安排在建立约束以后进行。

• 修改尺寸前要注意，如果要修改的尺寸的大小与设计目的尺寸相差太大，应该先用图元操纵功能将其“拖到”与目的尺寸相近，然后再双击尺寸，输入目的尺寸。

• 注意修改尺寸时的先后顺序。为防止图形变得很凌乱，应先修改对截面外观影响不大的尺寸（在图5.2.35a中，尺寸24.6是对截面外观影响不大的尺寸，所以建议先修改此尺寸）。

图5.2.35 修改尺寸

⑦编辑、修剪多余的边线。使用区域中的“修剪”按钮将草图中多余的边线去掉。为了确保草图正确，建议使用按钮对图形的每个交点处进行进一步的修剪处理。

⑧将截面草图中的所有“弱”尺寸转换为“强”尺寸。

在完成特征截面草图的创建后，将截面草图中剩余的所有“弱”尺寸转换为“强”尺寸，是使用Creo软件的一个好习惯。

图5.2.36 “特征要求”对话框

⑨分析当前截面草图是否满足拉伸特征的设计要求。单击区域中的按钮，系统弹出图5.2.36所示的“特征要求”对话框，从对话框中可以看出当前的草绘截面拉伸特征的设计要求，单击按钮，即可关闭“特征要求”对话框。

（4）单击“草绘”工具栏中的“确定”按钮，完成拉伸特征截面草绘，退出草绘环境。

注意：

• 草绘“确定”按钮的位置一般如图5.2.37所示。

• 如果系统弹出图5.2.38所示的“未完成截面”错误提示，则表明截面不闭合或截面中有多余、重合的线段，此时可单击按钮，然后修改截面中的错误，完成修改后再单击按钮。

图5.2.37 “确定”按钮

图5.2.38 “未完成截面”错误提示

• 绘制实体拉伸特征的截面时，应该注意如下要求。

☑ 截面必须闭合，截面的任何部位不能有缺口。如图5.2.39a所示，如果有缺口，可用“修剪”命令将缺口封闭。

☑ 截面的任何部位不能探出多余的线头，如图5.2.39b所示。对较长的多余的线头，用命令修剪掉。如果线头特别短，即使足够放大也不可见，则必须用命令修剪掉。

☑ 截面可以包含一个或多个封闭环，生成特征后，外环以实体填充，内环则为孔。环与环之间不能相交或相切，如图5.2.39c和图5.2.39d所示；环与环之间也不能有直线（或圆弧等）相连，如图5.2.39e所示。

• 曲面拉伸特征的截面可以是开放的，但截面不能有多于一个的开放环。

图5.2.39 实体拉伸特征的几种错误截面

4.定义拉伸深度属性

Step1.定义深度方向。采用模型中默认的深度方向。

说明： 按住鼠标的中键且移动鼠标，可将草图从图5.2.40所示的状态旋转到图5.2.41所示的状态，此时在模型中可看到一个黄色的箭头，该箭头表示特征拉伸的方向。当选取的深度类型为（对称深度）时，该箭头的方向没有太大的意义。如果为单侧拉伸，应注意箭头的方向是否为将要拉伸的深度方向。要改变箭头的方向，有如下几种方法。

图5.2.40 草绘平面与屏幕平行

图5.2.41 草绘平面与屏幕不平行

方法一： 在操控板中单击深度文本框后面的按钮。

方法二： 将鼠标指针移至深度方向箭头上，单击。

方法三： 将鼠标指针移至深度方向箭头附近，右击，选择命令。

方法四： 将鼠标指针移至模型中的深度尺寸216.5上，右击，系统弹出图5.2.42所示的快捷菜单，选择命令。

图5.2.42 深度快捷菜单

Step2.选取深度类型并输入其深度值。在图5.2.43所示的“拉伸”操控板中选取深度类型（即“对称拉伸”）。

说明： 如图5.2.43所示，单击操控板中按钮后的按钮，可以选取特征的拉伸深度类型，各选项说明如下。

• 单击按钮（可变，以前的版本称为“定值”），可以创建“定值”深度类型的特征，此时特征将从草绘平面开始，按照所输入的数值（即拉伸深度值）向特征创建的方向一侧进行拉伸。

• 单击按钮（对称），可以创建“对称”深度类型的特征，此时特征将在草绘平面两侧进行拉伸，输入的深度值被草绘平面平均分割，草绘平面两边的深度值相等。

• 单击按钮（到参考），可以创建“到参考”深度类型的特征，此时特征将从草绘平面开始拉伸至选定的点、曲线、平面或曲面。

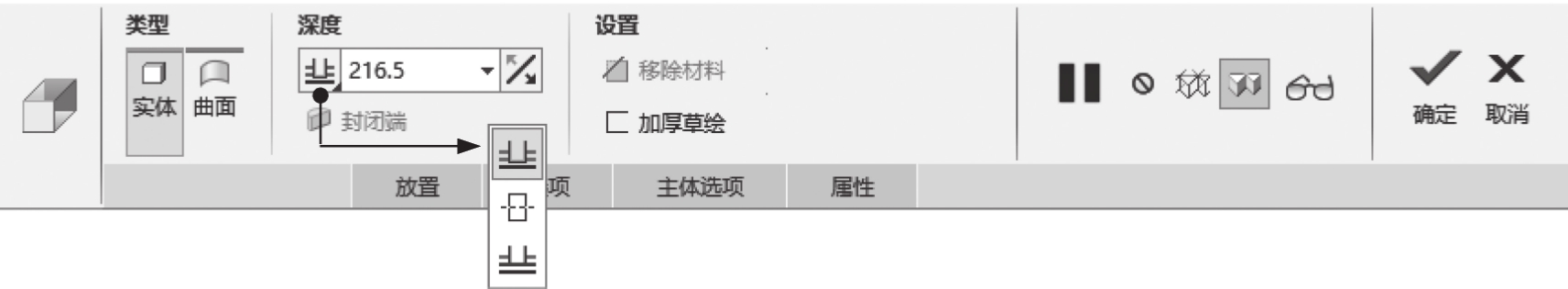

图5.2.43 “拉伸”操控板

其他几种深度选项的相关说明：

• 当在基础特征上添加其他某些特征时，还会出现下列深度选项。

☑ （到下一个）：深度在零件的下一个曲面处终止。

☑ （穿透）：特征在拉伸方向上延伸，直至与所有曲面相交。

☑ （穿至）：特征在拉伸方向上延伸，直到与指定的曲面（或平面）相交。

• 使用“穿至”类选项时，要考虑下列规则。

☑ 如果特征要拉伸至某个终止曲面，则特征的截面草图的大小不能超出终止曲面（或面组）的范围。

☑ 如果特征应终止于其到达的第一个曲面，需使用（到下一个）选项，使用选项创建的伸出项不能终止于基准平面。

☑ 使用（到参考）选项时，可以选择一个基准平面作为终止面。

☑ 如果特征应终止于其到达的最后曲面，需使用（穿透）选项。

☑ 穿至特征与伸出项深度参数无关，修改终止曲面可改变特征深度。

• 对于实体特征，可以选择以下类型的曲面为终止面。

☑ 零件的某个表面，它不必是平面。

☑ 基准面，它不必平行于草绘平面。

☑ 由一个或多个曲面组成的面组。

☑ 在以“装配”模式创建特征时，可以选择另一个元件的几何作为选项的参考。

☑ 用面组作为终止曲面，可以创建与多个曲面相交的特征，这对创建包含多个终止曲面的阵列非常有用。

• 图5.2.44显示了拉伸的有效深度选项。

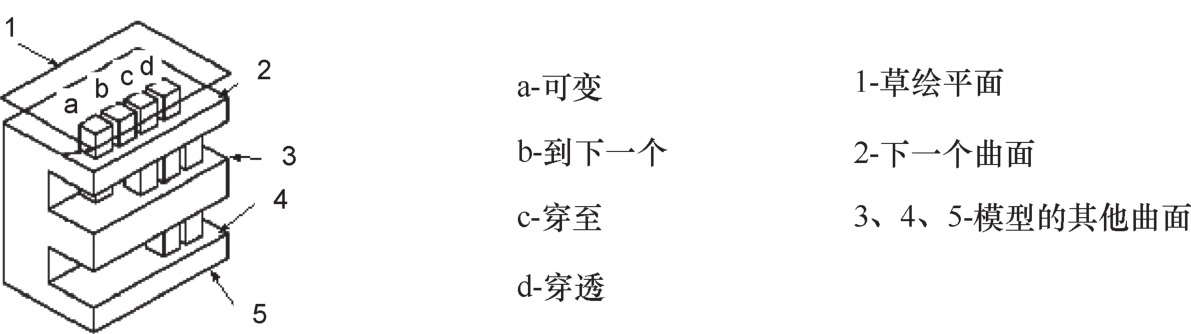

图5.2.44 拉伸深度选项示意图

Step3.定义深度值。在操控板的“深度”文本框中输入深度值90.0，并按Enter键。

5.完成特征的创建

Step1.特征的所有要素被定义完毕后，单击操控板中的“预览”按钮，预览所创建的特征，以检查各要素的定义是否正确。预览时，可按住鼠标中键进行旋转查看，如果所创建的特征不符合设计意图，可选择操控板中的相关项，重新定义。

Step2.预览完成后，单击操控板中的“确定”按钮，完成特征的创建。

5.2.3 在零件上添加其他特征

1.添加拉伸特征

在创建零件的基本特征后，可以增加其他特征。现在要添加图5.2.45所示的实体拉伸特征，其操作步骤如下。

Step1.单击“拉伸”命令按钮。

Step2.定义拉伸类型。在操控板中按下“实体类型”按钮。

Step3.定义截面草图。

（1）在绘图区中右击，从系统弹出的快捷菜单中选择命令，系统弹出“草绘”对话框。

（2）定义截面草图的放置属性。

①设置草绘平面。选取图5.2.46所示的模型表面为草绘平面。

图5.2.45 添加拉伸特征

图5.2.46 设置草绘平面

②设置草绘视图方向。采用模型中默认的黄色箭头的方向为草绘视图方向。

③对草绘平面进行定向。

a）指定草绘平面的参考平面。选取草绘平面后，系统自动选择了图5.2.46所示的右侧表面为参考平面；为了使模型按照设计意图来摆放，单击图5.2.47所示的“草绘”对话框中的文本框，选择图5.2.48所示的模型表面为参考平面。

图5.2.47 “草绘”对话框

图5.2.48 重新设置参考平面

b）指定参考平面的方向。在图5.2.49所示的“草绘”对话框中选取作为参考平面的方向。

④单击“草绘”对话框中的按钮，至此，系统进入截面草绘环境。

（3）创建图5.2.50所示的特征截面，详细操作过程如下。

①定义截面草绘参考。在绘图区右击选择命令，选取RIGHT基准平面和图5.2.50所示的边线为草绘参考。

图5.2.49 “草绘”对话框

图5.2.50 截面草图

②为了使草绘时的图形显示得更清晰，在图5.2.51所示的“视图控制”工具栏中单击按钮，在系统弹出的菜单中选择选项，切换到“不显示隐藏线”方式。

③绘制、标注截面。

a）绘制一条图5.2.52所示的垂直中心线。

图5.2.51 “视图控制”工具栏

图5.2.52 绘制垂直中心线

b）单击区域中的按钮，然后分别选取图5.2.53a中的垂直中心线和两个点，就能将垂直中心线对称到截面草图。

图5.2.53 添加对称约束

说明： 由于基础特征的拉伸类型是“对称”拉伸，在绘制图5.2.52所示的垂直中心线时，可以直接画在图5.2.52所示的竖直方向参考（RIGHT基准平面）上，系统会自动捕捉并添加重合约束。

c）使用边线。单击工具栏中的按钮；在系统弹出的图5.2.54所示的“类型”对话框中选取边线类型；选取图5.2.55所示的边线为使用边；关闭对话框，可看到选取的边线上出现“使用边”约束符号（图5.2.55），这样这条“使用边”就变成当前截面草图的一部分。

图5.2.54 “类型”对话框

图5.2.55 使用边标记

关于“使用边”的补充说明：

• “使用边”类型说明：“使用边”分为“单个”“链”和“环”三种类型。假如要使用图5.2.56中的上、下两条直线段，可先选中，然后逐一选取两条线段；假如要使用图5.2.57中相连的两个圆弧和直线线段，可先选中，然后选取该“链”中的首尾两个图元——圆弧；假如要使用图5.2.58中闭合的两个圆弧和两条直线线段，可先选中，然后选取该“环”中的任意一个图元。另外，利用“链”类型也可选择闭合边线中的任意几个相连的图元链。

图5.2.56 单个

图5.2.57 链

图5.2.58 环

• 还有一种“偏移使用边”命令（命令按钮），如图5.2.59所示。由图可见，所创建的边线与原边线有一定距离的偏移，偏移方向有相应的箭头表示。

图5.2.59 偏移使用边

d）绘制图5.2.50所示的截面草图，并创建对称约束及相切约束。

e）修剪截面的多余边线。为了确保草图正确，建议使用按钮对图形的每个交点处进行进一步的修剪处理。

f）修改截面草图的尺寸。

（4）完成截面绘制后，单击“草绘”工具栏中的“确定”按钮。

Step4.定义拉伸深度属性。

（1）定义拉伸方向。单击“反向”按钮，切换拉伸方向。

（2）选取深度类型。在操控板中选取深度类型（即“定值拉伸”）。

（3）定义深度值。在操控板的“深度”文本框中输入深度值30.0。

Step5.完成特征的创建。

（1）特征的所有要素被定义完毕后，单击操控板中的“预览”按钮，预览所创建的特征，以检查各要素的定义是否正确。如果所创建的特征不符合设计意图，则可选择操控板中的相关项，重新定义。

（2）在操控板中单击“确定”按钮，完成特征的创建。

注意： 我们在上述截面草图的绘制中引用了基础特征的一条边线，这就形成了它们之间的父子关系，就是说该拉伸特征是基础特征的子特征。在创建和添加特征的过程中，特征的父子关系很重要，父特征的删除或隐含等操作会直接影响到子特征。

2.添加图5.2.60所示的切削拉伸特征

Step1.单击“拉伸”命令按钮，屏幕上方出现“拉伸”操控板。

Step2.定义拉伸类型。确认“实体”按钮被按下，并按下操控板中的“移除材料”按钮。

Step3.定义截面草图。

（1）选取命令。在操控板中单击按钮，然后在系统弹出的界面中单击按钮，系统弹出“草绘”对话框。

（2）定义截面草图的放置属性。

①定义草绘平面。选取图5.2.61所示的零件表面为草绘平面。

②定义草绘视图方向。采用模型中默认的黄色箭头方向为草绘视图方向。

③对草绘平面进行定向。

a）指定草绘平面的参考面。选取图5.2.61所示的拉伸面作为参考平面。

图5.2.60 添加切削拉伸特征

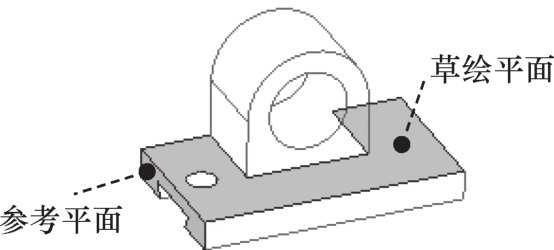

图5.2.61 选取草绘平面与参考平面

b）指定参考平面的方向。在对话框的“方向”下拉列表中选择作为参考平面的方向。

④在“草绘”对话框中单击按钮，进入草绘环境。

（3）创建图5.2.62所示的截面草绘图形。

①进入截面草绘环境后，接受系统的默认参考。

②绘制截面几何图形，建立约束并修改尺寸。

图5.2.62 截面草绘图形

③完成绘制后，单击“草绘”工具栏中的“确定”按钮。

Step4.定义拉伸深度属性。

（1）定义深度方向。本例不进行操作，采用模型中默认的深度方向。

（2）选取深度类型。在操控板中选取深度类型（即“穿透”）。

Step5.定义移除材料的方向。采用模型中默认的移除材料方向。

说明： 如图5.2.63所示，在模型中的圆内可看到一个黄色的箭头，该箭头表示移除材料的方向。为了便于理解该箭头方向的意义，请将模型放大（操作方法是滚动鼠标的中键滑轮），此时箭头位于圆内（见图5.2.63所示的放大图）。如果箭头指向圆内，系统会将圆圈内部的材料挖除掉，圆圈外部的材料保留；如果改变箭头的方向，使箭头指向圆外，则系统会将圆圈外部的材料去掉，圆圈内部的材料保留。要改变该箭头方向，有如下几种方法。
