4.17
草绘范例5

范例概述

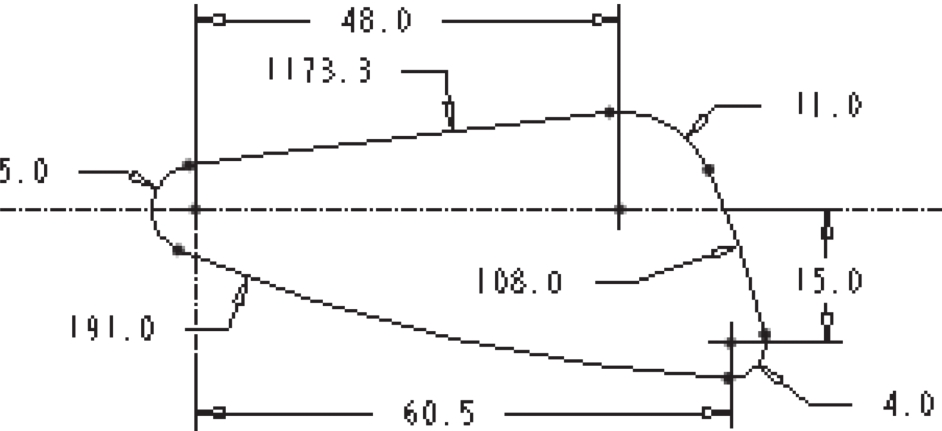

本范例主要介绍草图的绘制、编辑和标注的过程，读者要重点掌握约束与尺寸的处理技巧。图形如图4.17.1所示，其绘制过程如下。

Stage1.新建一个草绘文件

Step1.选择下拉菜单 命令（或单击“新建”按钮 ）。

Step2.系统弹出“新建”对话框，在该对话框中选中 单选项；在 后的文本框中输入草图名称sketch02；单击 按钮，即进入草绘环境。

Stage2.绘图前的必要设置

Step1.设置栅格。

（1）在 选项卡中单击 按钮。

（2）此时系统弹出“栅格设置”对话框，在 选项组中选择 单选项，然后在 和 文本框中均输入间距值10；单击 按钮，完成栅格设置。

Step2.在“视图”工具条中单击“草绘显示过滤器”按钮 ，在系统弹出的菜单中选中 复选框，可以在图形区中显示栅格。

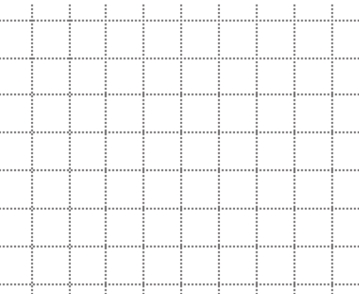

Step3.此时，绘图区中的每一个栅格表示10个单位。为了便于查看和操作图形，可以滚动鼠标中键滚轮，调整栅格到合适的大小（图4.17.2）。单击“草绘器显示过滤器”按钮 ，在系统弹出的菜单中取消选中 复选框，将栅格的显示关闭。

Stage3.创建草图以勾勒出图形的大概形状

由于Creo具有尺寸驱动功能，开始绘图时只需绘制大致的形状即可。

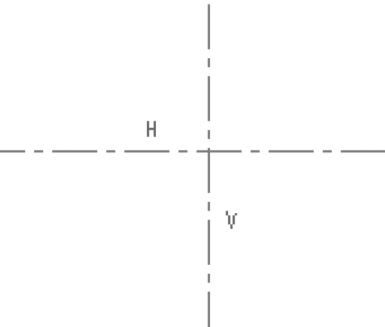

Step1.单击 区域中的 按钮，绘制图4.17.3所示的两条中心线（一条水平中心线和一条垂直中心线）。

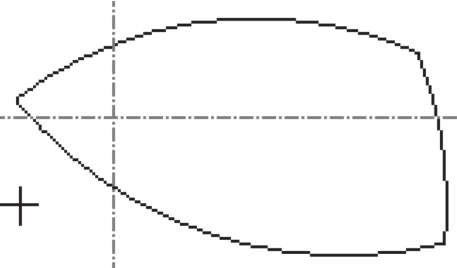

Step2.在 选项卡中单击“圆”命令按钮 中的 ，绘制图4.17.4所示的图形。

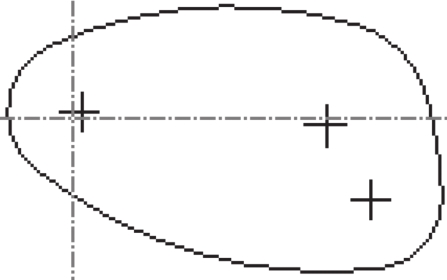

Step3.单击“圆角”命令按钮 中的 ，绘制图4.17.5所示的圆角。

Stage4.为草图创建约束

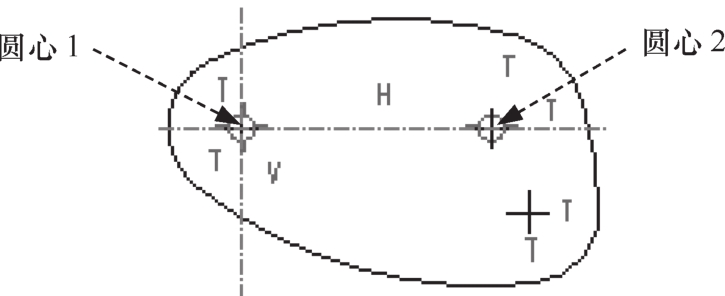

添加重合约束。选中 按钮中的 复选框，打开约束显示；在图4.17.6所示的图形中选取圆心1分别与水平、竖直中心线重合，再选取圆心2与水平中心线重合。完成操作后，图形如图4.17.6所示。

Stage5.调整草图尺寸

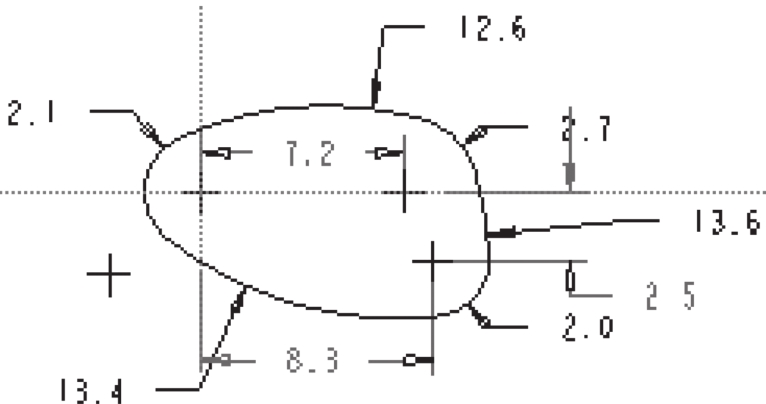

Step1.选中 按钮中的 复选框，打开尺寸显示，移动尺寸至合适的位置；单击有用的尺寸，然后右击，在系统弹出的快捷菜单中选择 命令，其结果如图4.17.7所示（深黑色尺寸为锁定尺寸）。

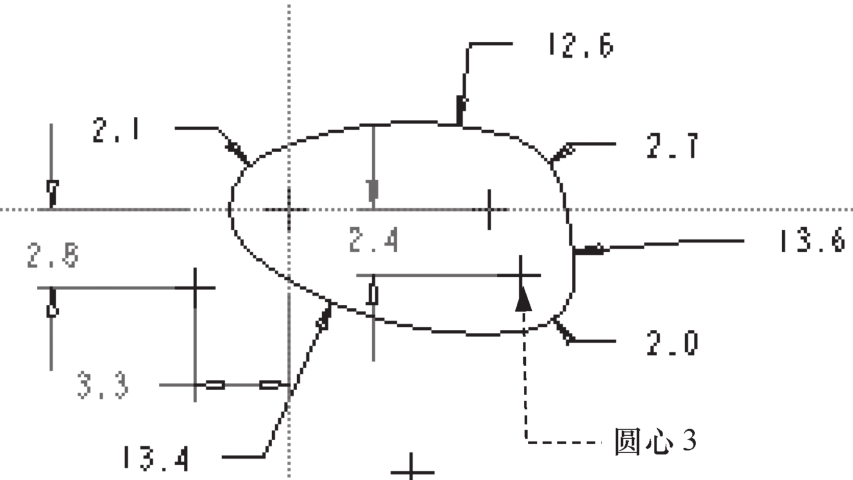

Step2.单击 区域中的“标注”按钮 ；先标注圆心2与垂直中心线的距离，然后标注圆心3分别与水平、竖直中心线的距离，此时图形如图4.17.8所示。

Step3.双击要修改的尺寸，然后在系统弹出的文本框中输入正确的尺寸值，并按Enter键。

用同样的方法修改其余的尺寸值，其结果如图4.17.9所示。
