4.16
草绘范例4

范例概述

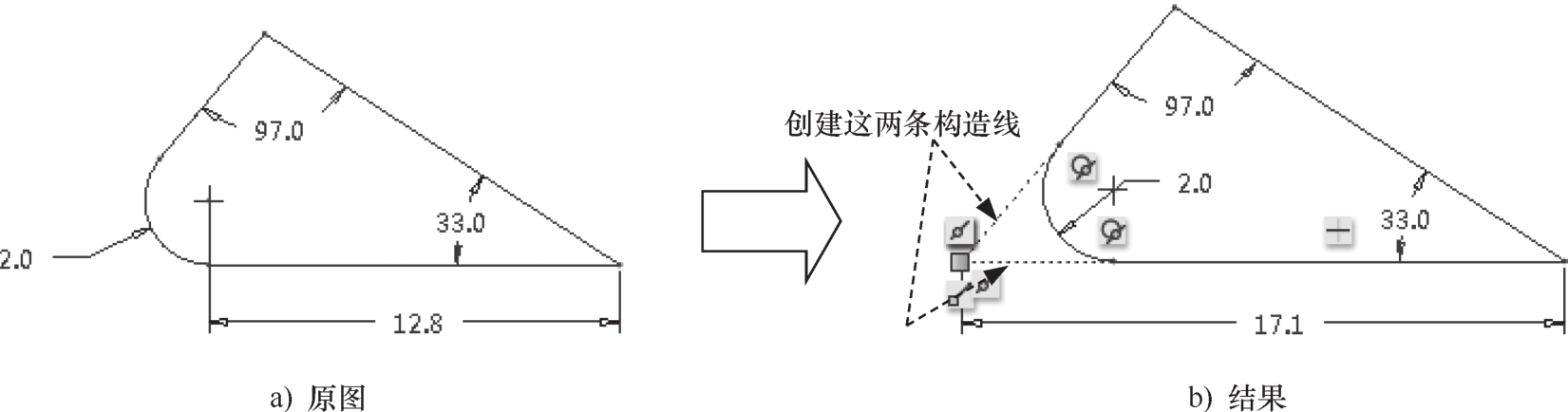

本范例讲解的是草图标注的技巧。在图4.16.1a中，标注了圆角圆心到一个顶点的距离值12.8，如果要将该尺寸变为图4.16.1b中的尺寸17.1，那么就必须先绘制两条构造线及其交点，然后创建尺寸17.1。操作步骤如下。

Step1.将工作目录设置至D:\Creo8.1\work\ch04.16，打开文件spsk4.sec。

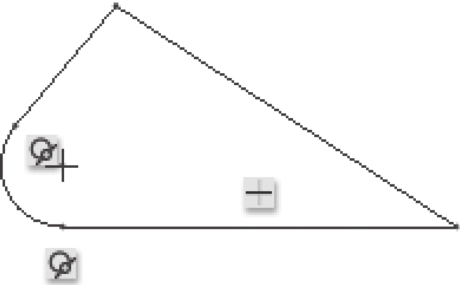

Step2.调整显示状态，如图4.16.2所示。

（1）关闭尺寸显示。取消选中 按钮中的 复选框。

（2）打开约束符号的显示。选中 按钮中的 复选框。

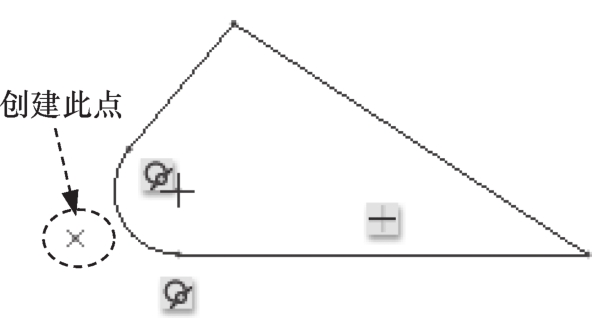

Step3.单击 区域中的 按钮，创建任意一点A，如图4.16.3所示。

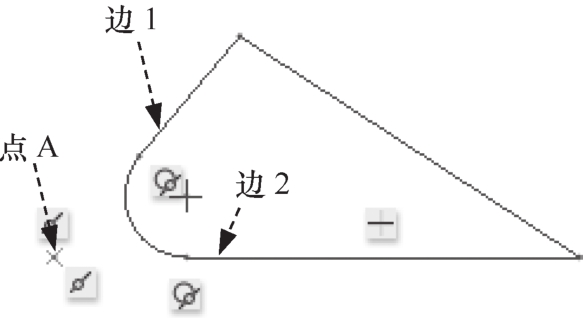

Step4.将点A约束到两条边的交点上，如图4.16.4所示。

（1）单击 区域中的 按钮。

（2）系统在消息区提示 ，先分别选取“点A”和“边1”，再分别选取“点A”和“边2”，如图4.16.4所示。

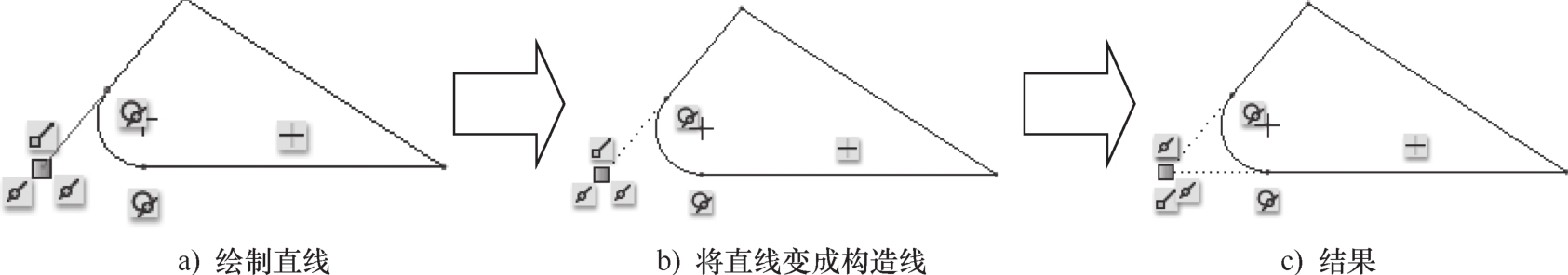

Step5.绘制两条直线并将其转化为构造线，如图4.16.5c所示。

（1）创建第一条构造线。单击“线链”命令按钮 中的 ，再单击 按钮，选取“边1”的左端点和“点A”绘制一条直线；选择该直线并右击，从快捷菜单中选择“切换构造”命令 ，将其转化为构造线。

（2）参照步骤（1）的操作，创建另一条构造线。

Step6.选中 按钮中的 复选框，打开尺寸显示。

Step7.创建尺寸。单击 区域中的“标注”按钮 ，分别选取“点A”和另一顶点，创建尺寸17.1。 MHB1N3yk5JHUXWn7tn/VN8b5+W9OpvHEBEpuyW9Oc4XQycF7CB/chXGJ1ZumYATh
