4.15
草绘范例3

范例概述

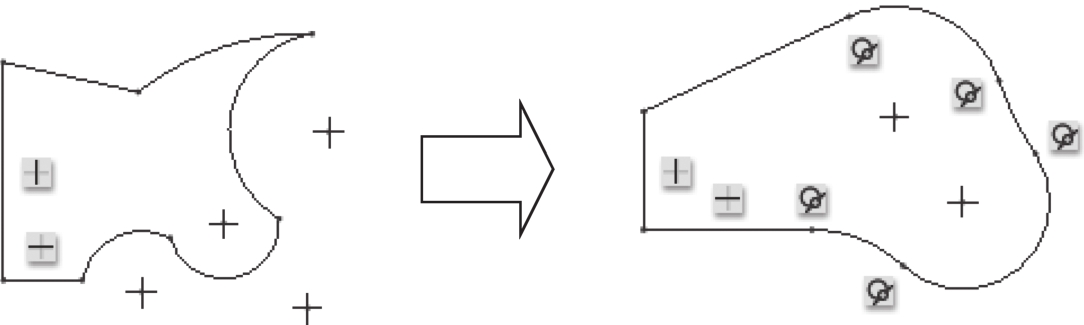

本范例主要介绍利用“添加约束”的方法进行草图编辑的过程，其图形如图4.15.1所示，编辑过程如下。

Stage1.打开草绘文件

将工作目录设置至D:\Creo8.1\work\ch04.15，打开文件spsk3.sec。

Stage2.编辑草图前的准备工作

Step1.确认 按钮中的 复选框处于取消选中状态（即尺寸显示关闭）。

Step2.确认 按钮中的 复选框处于选中状态（即显示约束）。

Stage3.处理草图约束（添加约束）

Step1.单击 功能选项卡 区域中的 按钮。

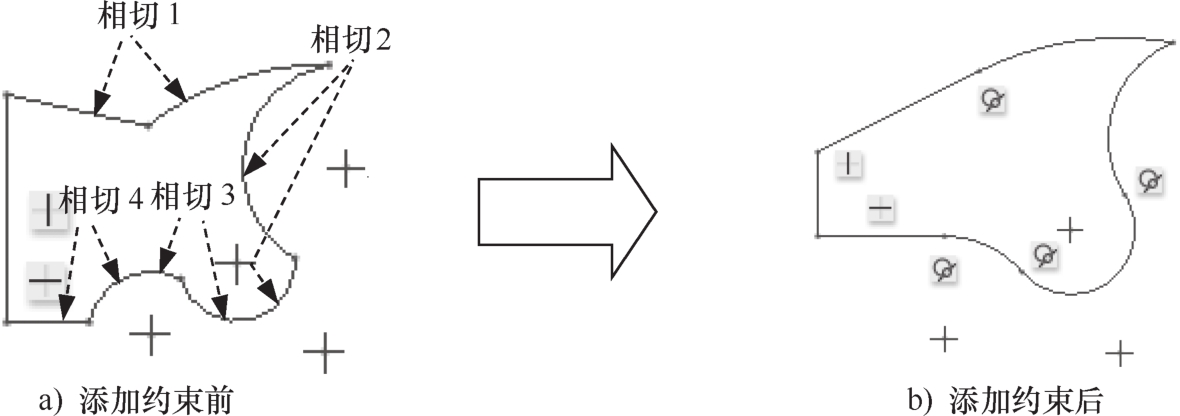

Step2.添加相切约束。在图4.15.2a所示的图形中添加相切约束。完成操作后，图形如图4.15.2b所示。

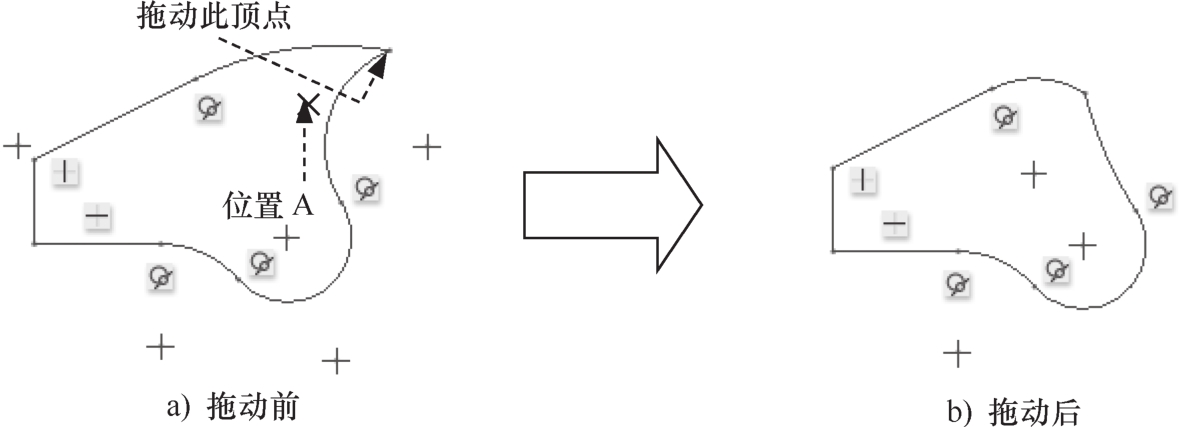

Step3.拖动顶点到适当的位置，以便添加相切约束。在 区域中单击 按钮，然后在图4.15.3a所示的图形中拖动顶点到位置A。完成操作后，图形如图4.15.3b所示。

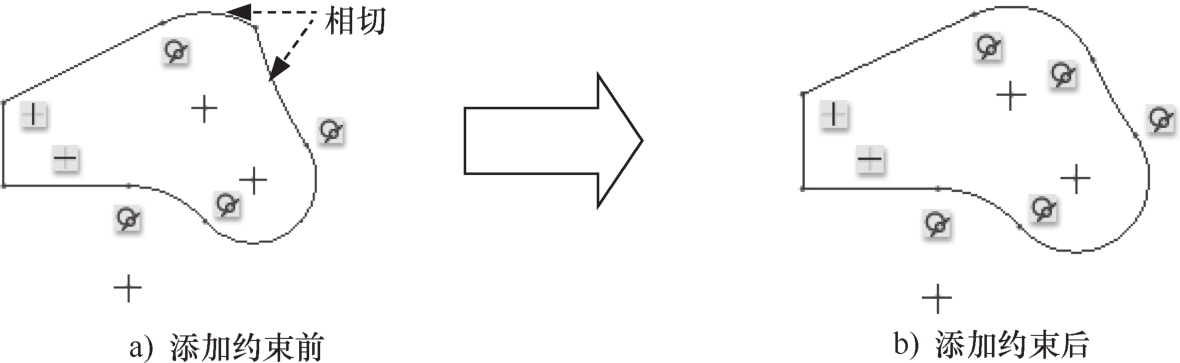

Step4.添加相切约束。单击 按钮，在图4.15.4a所示的图形中添加相切约束。完成操作后，图形如图4.15.4b所示。
