草绘范例2

范例概述

本范例主要介绍对已有草图的编辑过程，重点讲解用“修剪”“延伸”的方法进行草图的编辑。图形如图4.14.1所示，其编辑过程如下。

Stage1.打开草绘文件

将工作目录设置至D:\Creo8.1\work\ch04.14，打开文件spsk2.sec。

Stage2.编辑草图

Step1.编辑草图前的准备工作。

（1）确认 按钮中的 复选框处于取消选中状态（即尺寸显示关闭）。

（2）确认 按钮中的 复选框处于取消选中状态（即约束显示关闭）。

Step2.修剪图元。

（1）单击 功能选项卡 区域中的 按钮。

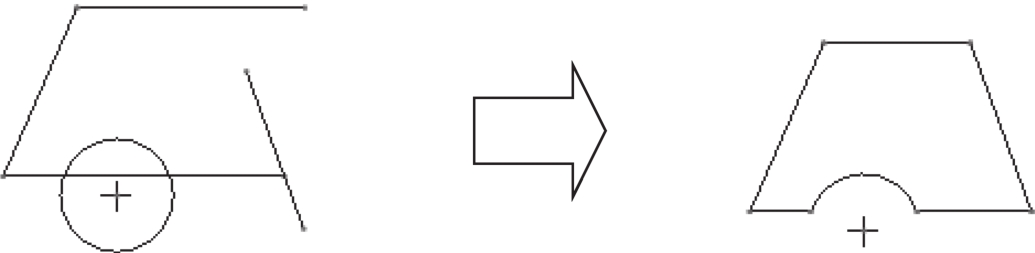

（2）按住鼠标左键并拖动，可绘制图4.14.2a所示的路径，与此路径相交的部分被剪掉。

Step3.延伸修剪图元。

（1）单击 功能选项卡 区域中的 按钮。

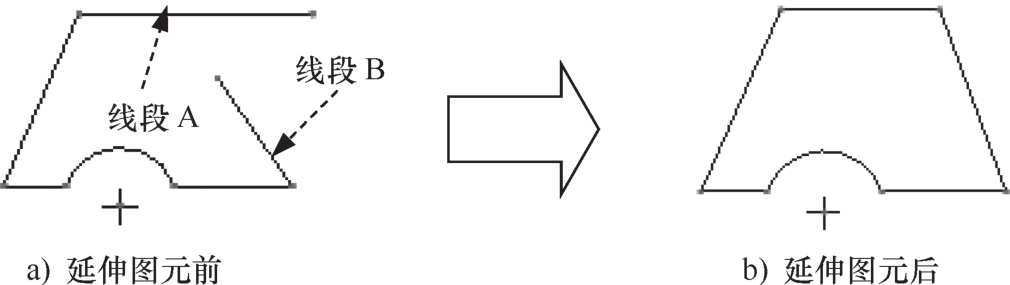

（2）分别选取图4.14.3a中的线段A和线段B，系统便对线段进行延伸以使两线段相交，并将线段修剪至交点。
