4.13
草绘范例1

与其他二维软件(如AutoCAD)相比,Creo的二维截面草图的绘制有自己的方法、规律和技巧。用AutoCAD绘制二维图形,通过一步步地输入准确的尺寸,可以直接得到最终需要的图形。而用Creo绘制二维图形,一般开始不需要给出准确的尺寸,而是先绘制草图,勾勒出图形的大概形状,然后对草图创建符合工程需要的尺寸布局,最后修改草图的尺寸,在修改时输入各尺寸的准确值(正确值)。由于Creo具有尺寸驱动功能,草图在修改尺寸后,图形的大小会随着尺寸而变化。这样绘制图形的方法虽然繁琐,但在实际的产品设计中,它比较符合设计师的思维方式和设计过程。例如,某个设计师现需要对产品中的一个零件进行全新设计,在设计刚开始时,设计师的脑海里只会有这个零件的大概轮廓和形状,所以他会先以草图的形式把它勾勒出来,草图完成后,设计师接着会考虑图形(零件)的尺寸布局和基准定位等,最后设计师根据诸多因素(如零件的功能、零件的强度要求、零件与产品中其他零件的装配关系等)确定零件每个尺寸的最终准确值,从而完成零件的设计。由此看来,Creo的这种“先绘草图,再改尺寸”的绘图方法是有一定道理的。

范例概述

本范例从新建一个草图开始,详细介绍草图的绘制、编辑和标注的过程。要重点掌握的是绘图前的设置、约束的处理以及尺寸的处理技巧。范例图形如图4.13.1所示,其绘制过程如下。

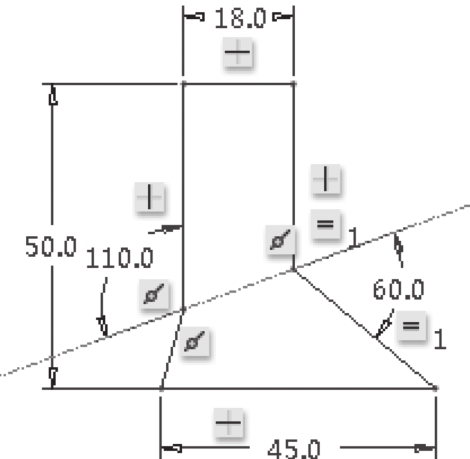

图4.13.1 范例1

Stage1.新建一个草绘文件

Step1.选择下拉菜单 命令(或单击“新建”按钮 )。

Step2.系统弹出“新建”对话框,在该对话框中选中 单选项;在 后的文本框中输入草图名spsk1;单击 按钮,即进入草绘环境。

Stage2.绘图前的必要设置

Step1.在 选项卡中单击 按钮。

Step2.此时系统弹出“栅格设置”对话框,在 选项组中选择 单选项,然后在 文本框中均输入间距值10;单击 按钮,结束栅格设置。

Step3.在“视图”工具条中单击“草绘显示过滤器”按钮 ,在系统弹出的菜单中选中 复选框,可以在图形区中显示栅格。

Step4.此时,绘图区中的每一个栅格表示10个单位长度。为了便于查看和操作图形,可以滚动鼠标中键滚轮,调整栅格到合适的大小(图4.13.2)。单击“草绘显示过滤器”按钮 ,在系统弹出的菜单中取消选中 复选框,将栅格的显示关闭。

Stage3.创建草图以勾勒出图形的大概形状

由于Creo具有尺寸驱动功能,开始绘图时只需绘制大致的形状即可。

Step1.单击“视图控制”工具栏中的 按钮,在系统弹出的菜单中取消选中 复选框,不显示尺寸。

图4.13.2 调整栅格到合适的大小

Step2.单击 区域中的 按钮,绘制图4.13.3所示的中心线。

Step3.单击“线链”命令按钮 中的 ,再单击 按钮,绘制图4.13.4所示的图形。

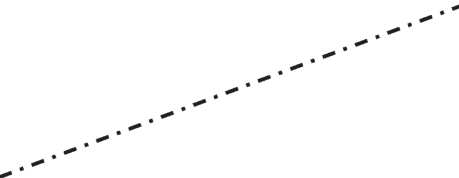

图4.13.3 绘制中心线

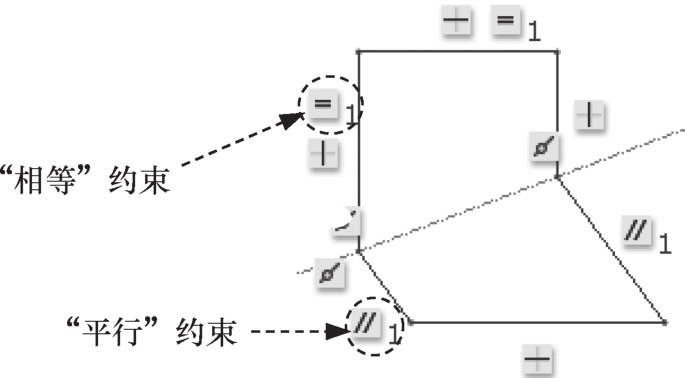

图4.13.4 绘制图形

Stage4.为草图创建约束

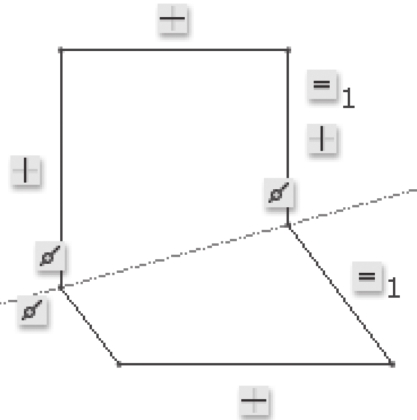

Step1.删除无用的约束。在绘制草图时,系统会自动加上一些无用的约束,如本例中系统自动加上了图4.13.4所示的“相等”和“平行”约束。

注意: 读者在绘制时,可能没有这两个约束,自动添加的约束取决于绘制时鼠标的走向与停留的位置。

(1)单击 区域中的 按钮。

(2)删除“相等”约束。在图4.13.4所示的图形中选取“相等”约束,然后右击,在系统弹出的图4.13.5所示的快捷菜单中选择 命令。

(3)删除“平行”约束。在图4.13.4所示的图形中选取“平行”约束,然后右击,在系统弹出的快捷菜单中选择 命令。完成操作后,图形如图4.13.6所示。

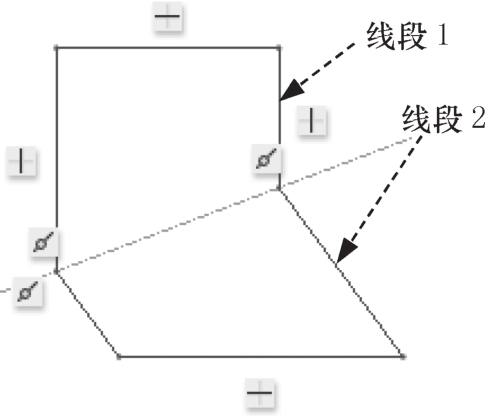

Step2.添加有用的约束。单击 区域中的 按钮,然后在图4.13.6所示的图形中依次单击线段1和线段2。完成操作后,图形如图4.13.7所示。

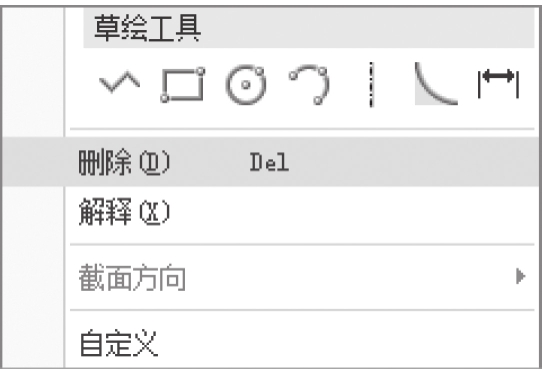

图4.13.5 快捷菜单

图4.13.6 删除无用的约束

图4.13.7 添加有用的约束

Stage5.调整草图尺寸

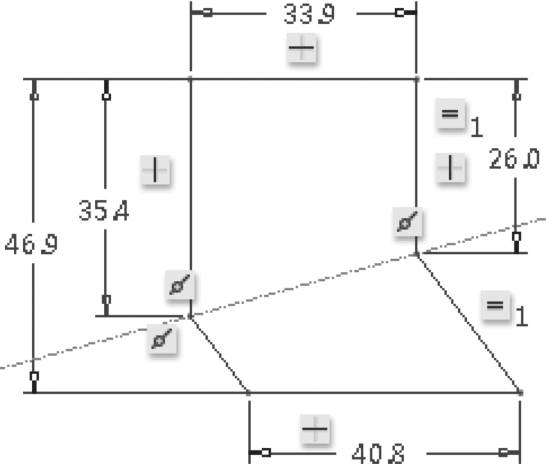

Step1.单击“视图控制”工具栏中的 按钮,在系统弹出的菜单中选中 复选框,打开尺寸显示,此时图形如图4.13.8所示。

Step2.移动尺寸至合适的位置,如图4.13.9所示。

图4.13.8 打开尺寸显示

图4.13.9 移动尺寸至合适的位置

Step3.锁定有用的尺寸标注。

当用户编辑、修改草绘截面时(包括增加、修改截面尺寸),非锁定的尺寸有可能被自动删除或大小自动发生变化,这样很容易使所绘图形的外在形状面目全非或丢失有用的尺寸,因此在修改前,我们可以先锁定有用的关键尺寸。

单击图4.13.9所示的图形中有用的尺寸,然后右击,在系统弹出的图4.13.10所示的快捷菜单中选择 命令,此时被锁定的尺寸将以红色显示,结果如图4.13.11所示。

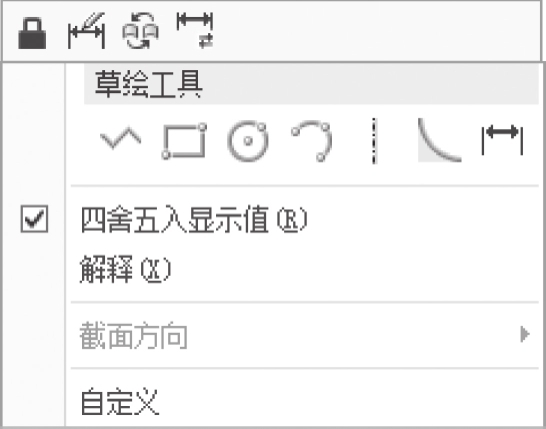

图4.13.10 快捷菜单

图4.13.11 锁定有用的尺寸标注

Step4.添加新的尺寸,以创建所需的标注布局。

(1)添加第一个角度标注。单击“标注”按钮 ,在图4.13.12所示的图形中,依次单击中心线和直线A,中键单击位置A以放置尺寸,创建第一个角度尺寸。

(2)添加第二个角度标注。在图4.13.13所示的图形中,依次单击中心线和直线B,中键单击位置B以放置尺寸,创建第二个角度尺寸。

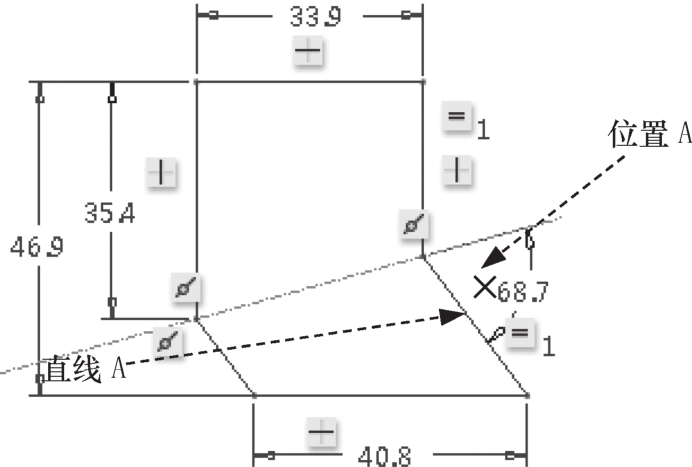

图4.13.12 添加第一个角度标注

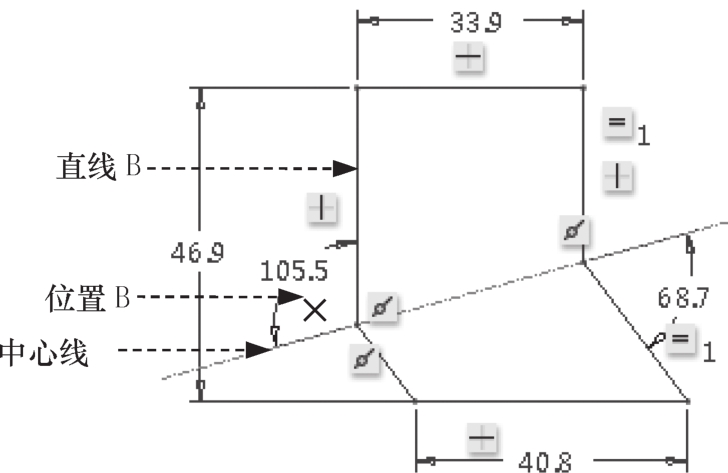

图4.13.13 添加第二个角度标注

Step5.修改尺寸至最终尺寸。

以草图的方式绘制出大致的形状后,就可以对草图尺寸进行修改,从而使草绘图变成最终的精确图形。

(1)先解锁Step3中被锁定的三个尺寸。

(2)在图4.13.14a所示的图形中双击要修改的尺寸,然后在系统弹出的文本框中输入正确的尺寸值,并按Enter键。

(3)用同样的方法修改其余的尺寸值,使图形最终变成图4.13.1所示的图形。

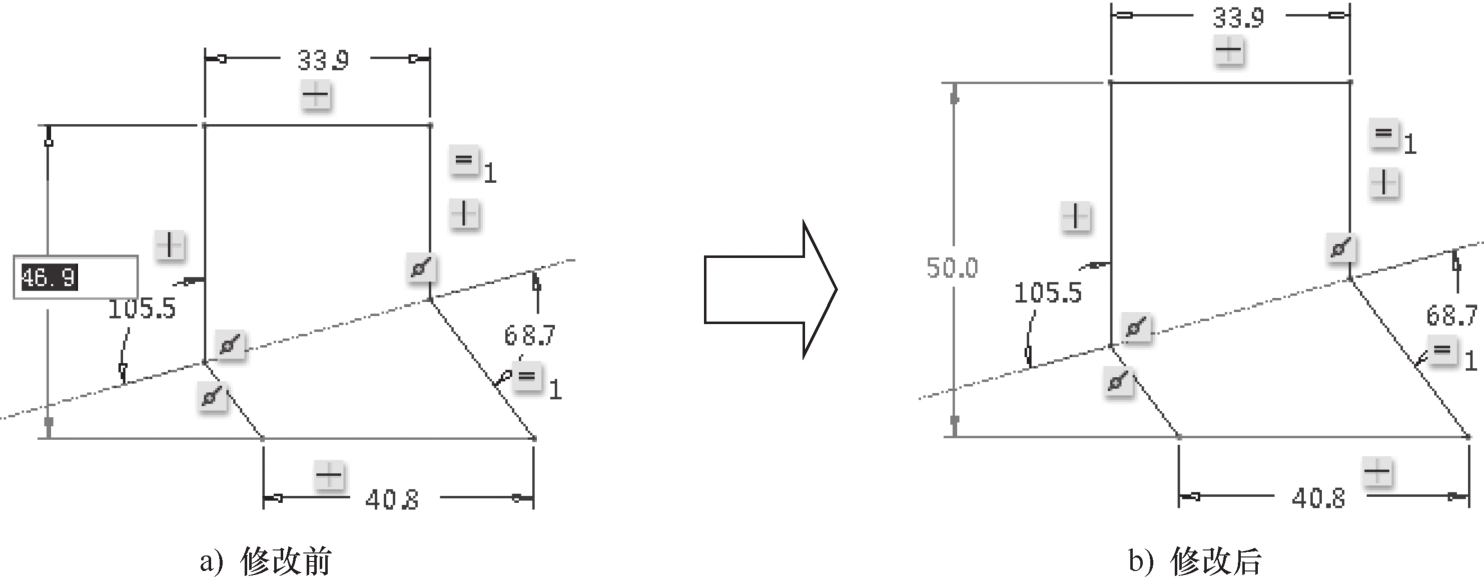

图4.13.14 修改尺寸 eXpolNCZgGLqHk359aIB6ZZsrZRf7jGStHeTJvyPtA+LfjyeHZhf8qkoy6VCjqYW
