在草绘截面中，选择一个尺寸（例如在图4.12.1a所示的草绘截面中，单击尺寸2.2），在系统弹出的菜单中选择
选项，可以将尺寸锁定。被锁定的尺寸将以深红色显示。当编辑、修改草绘截面时（包括增加、修改截面尺寸），非锁定的尺寸有可能被系统自动删除或修改，而锁定后的尺寸则不会被系统自动删除或修改（但用户可以手动修改锁定的尺寸）。这种功能在创建和修改复杂的草绘截面时非常有用，作为一个操作技巧会经常被用到。
说明：
选择尺寸后，右击，在系统弹出的快捷菜单中选择
选项，也能锁定尺寸。

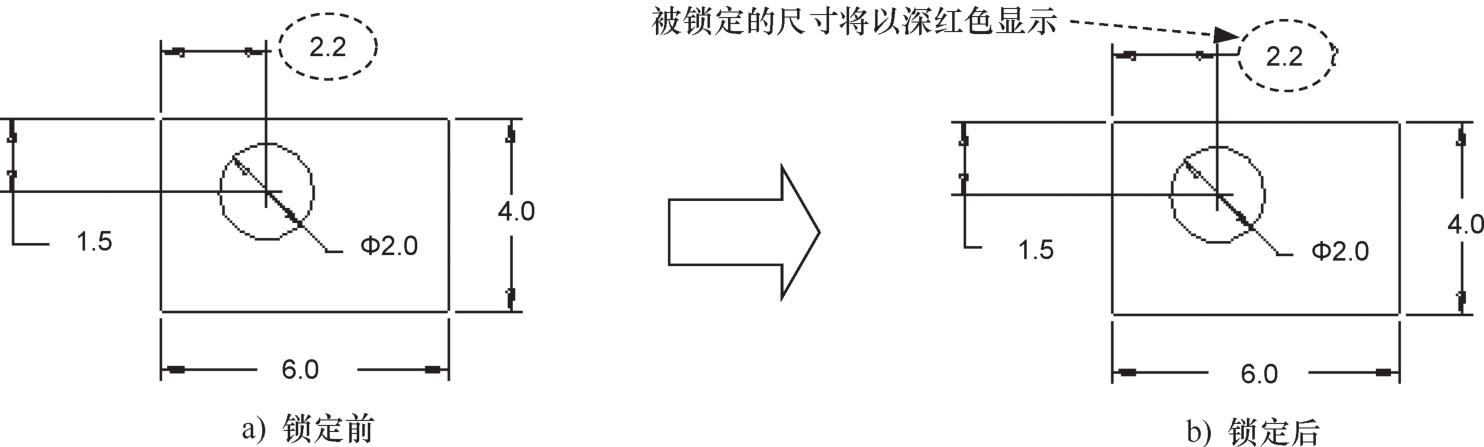

图4.12.1 尺寸的锁定
注意：
• 当选取被锁定的尺寸，在系统弹出的菜单中选择
选项，此时该尺寸的颜色恢复到以前未锁定的状态。
• 通过设置草绘器选项，可以控制尺寸的锁定。操作方法是：选择“文件”下拉菜单中的
命令，系统弹出“Creo Parametric选项”对话框，单击其中的
选项，在
区域中选中
或
复选框。
