4.11
草图中的几何约束

按照工程技术人员的设计习惯，在草绘时或草绘后，希望对绘制的草图增加一些平行、相切、相等和共线等约束来帮助定位几何，Creo系统可以很容易地做到这一点。下面对约束进行详细的介绍。

4.11.1 约束的显示

1.约束的屏幕显示控制

单击“视图控制”工具栏中的 按钮，在系统弹出的菜单中选中或取消选中 复选框，即可控制约束符号在屏幕中的显示或关闭。

2.约束符号颜色含义

• 约束：显示为蓝色。

• 鼠标指针所在的约束：显示为淡绿色。

• 选定的约束（或活动约束）：显示为绿色。

• 锁定约束：放在一个圆中。

• 禁用约束：用一条直线穿过约束符号。

3.各种约束符号列表

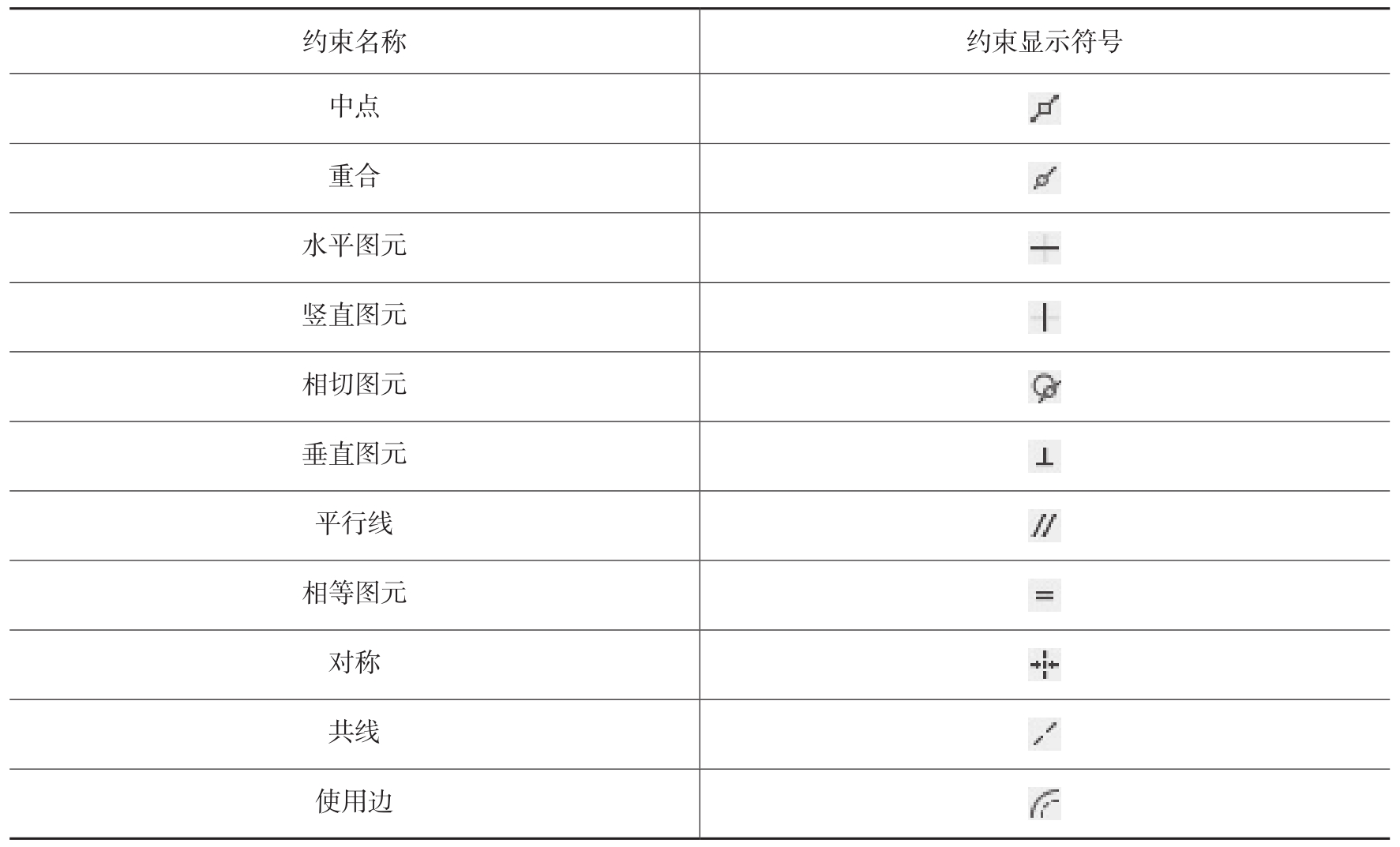

各种约束的显示符号见表4.11.1。

4.11.2 约束的禁用、锁定与切换

在绘制图元过程中，系统经常会自动进行约束并显示约束符号。例如：绘制直线时，在定义直线的起点时，如果将鼠标指针移至一个圆弧附近，系统自动将直线的起点与圆弧线对齐，并显示对齐约束符号（小圆圈）。此时，如果：

• 右击，会出现锁定的符号（图4.11.1），表示对齐约束被“锁定”，即直线的起点只能在圆弧上。

• 右击，对齐约束符号（小圆圈）上被画上斜线（图4.11.2），表示对齐约束被“禁用”，即对齐约束不起作用。如果再次右击，“禁用”被取消。

• 按住Shift键绘制图元，系统将不会捕捉任何约束。

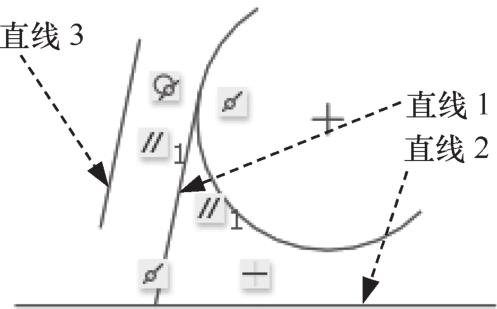

在绘制图元过程中，当出现多个约束时，只有一个约束处于活动状态，其约束符号以亮颜色（绿色）显示；其余约束为非活动状态，其约束符号以青色显示。只有活动的约束可以被“禁用”或“锁定”。用户可以使用Tab键，轮流将非活动约束“切换”为活动约束，这样用户就可以将多个约束中的任意一个约束设置为“禁用”或“锁定”。例如，在绘制图4.11.3中的直线1时，当直线1的起点定义在圆弧上后，在定义直线1的终点时，若其终点位于直线2上的某处，则系统会同时显示三个约束：第一个约束是直线1的终点与直线2的对齐约束；第二个约束是直线1与直线3的平行约束；第三个约束是直线1与圆弧的相切约束。图4.11.3中当前显示平行约束符号为亮颜色（绿色），表示该约束为活动约束，故可以将该平行约束设置为“禁用”或“锁定”。如果按键盘上的Tab键，可以轮流将其余两个约束“切换”为活动约束，然后将其设置为“禁用”或“锁定”。

4.11.3 Creo软件所支持的约束种类

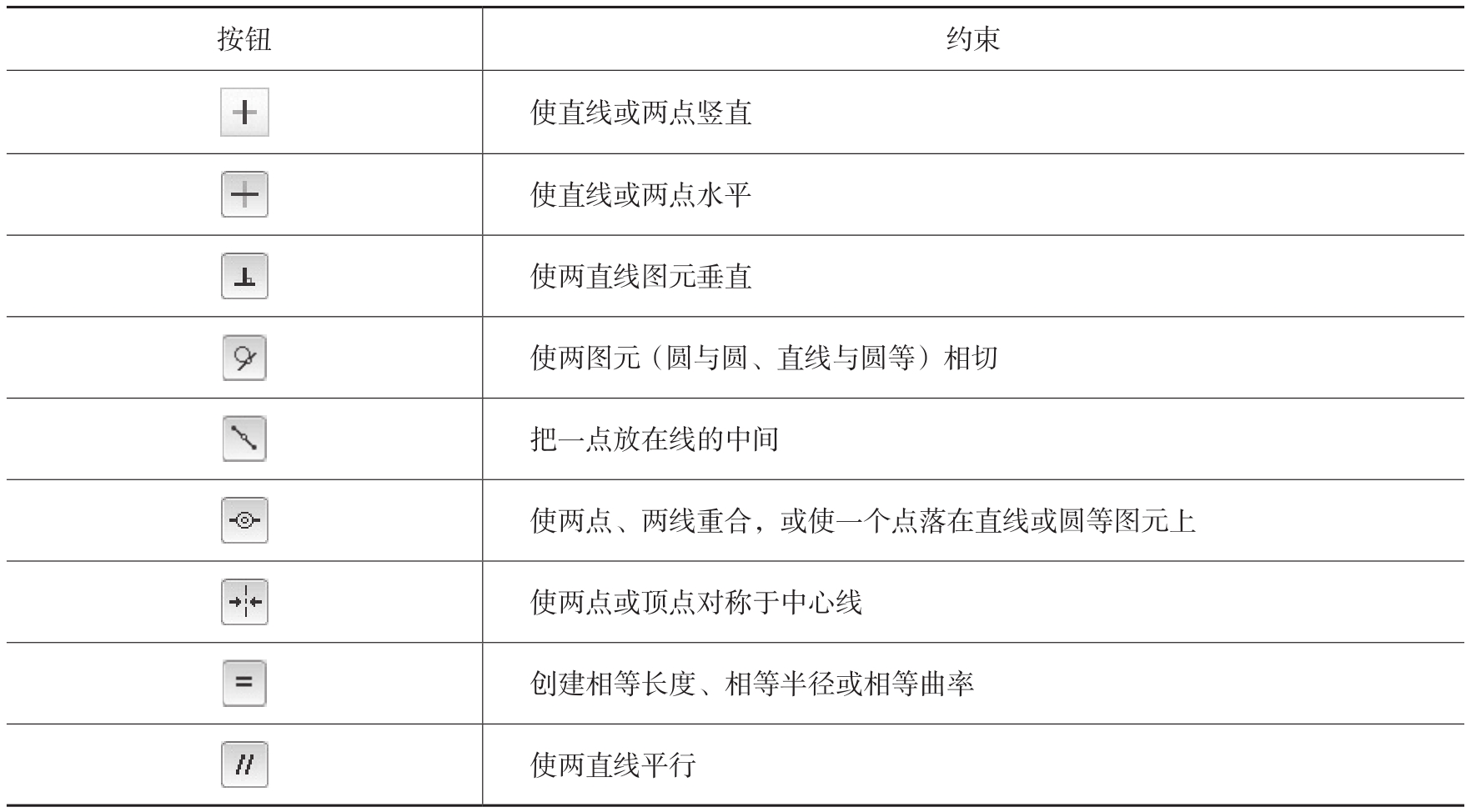

Creo所支持的约束种类见表4.11.2。

4.11.4 创建约束

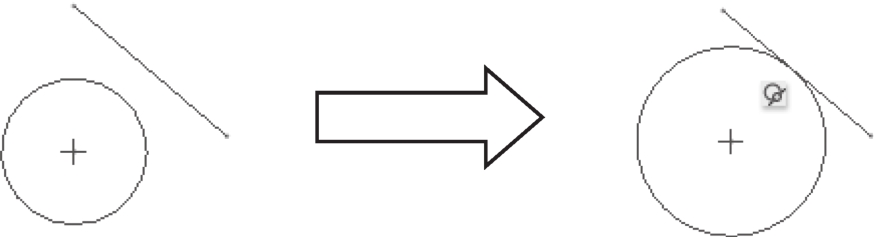

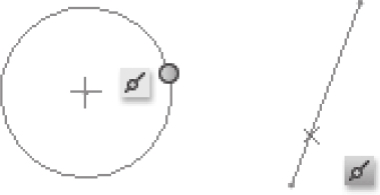

下面以图4.11.4所示的相切约束为例，说明创建约束的步骤。

Step1.单击 功能选项卡 区域中的 按钮（图4.11.5）。

Step2.系统在信息区提示 ，分别选取直线和圆。此时系统按创建的约束更新截面，并显示约束符号。如果不显示约束符号，单击“视图控制”工具栏中的 按钮，在系统弹出的菜单中选中 复选框，可显示约束。

Step3.重复步骤Step1和Step2，可创建其他的约束。

4.11.5 删除约束

Step1.单击要删除的约束的显示符号（如上例中的 ），选中后，约束符号的颜色变绿。

Step2.右击，在系统弹出的快捷菜单中选择 命令（或按下Delete键），系统删除所选的约束。

说明： 删除约束后，系统会自动增加一个约束或尺寸，以使截面图形保持全约束状态。

4.11.6 解决约束冲突

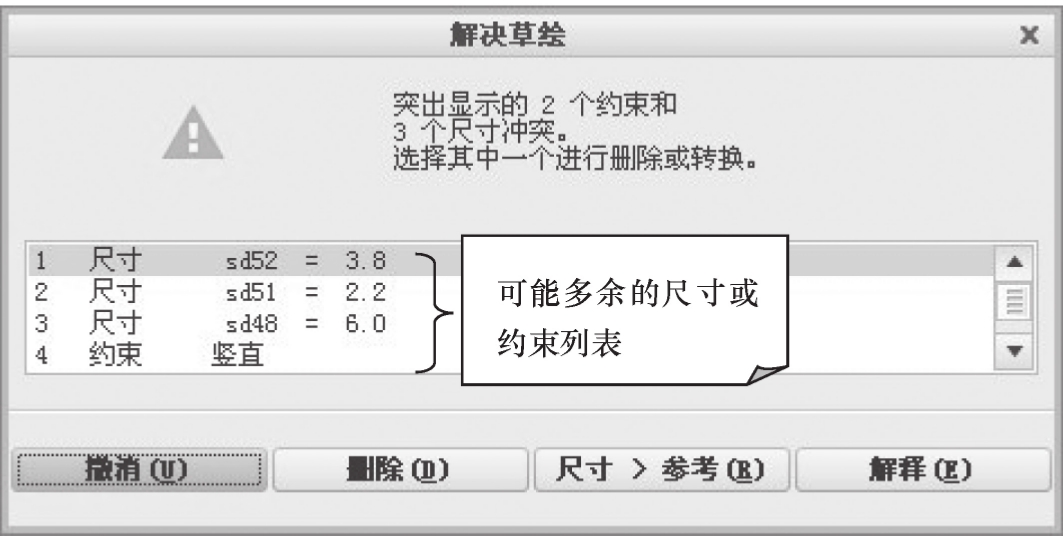

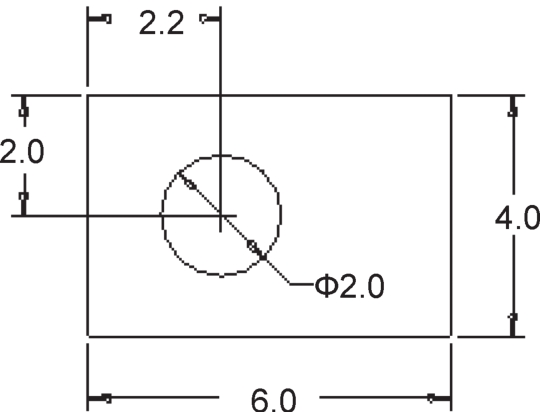

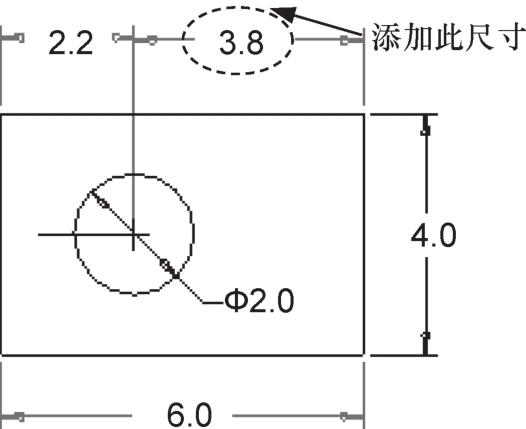

当增加的约束或尺寸与现有的约束或“强”尺寸相互冲突或多余时，例如在图4.11.6所示的草绘截面中添加尺寸3.8时（图4.11.7），系统就会加亮冲突尺寸或约束，并告诉用户删除加亮的尺寸或约束之一；同时系统弹出图4.11.8所示的“解决草绘”对话框，利用此对话框可以解决冲突。

其中各选项说明如下。

• 按钮：撤销刚刚导致截面的尺寸或约束冲突的操作。

• 按钮：从列表框中选择某个多余的尺寸或约束，将其删除。

• 按钮：选取一个多余的尺寸，将其转换为一个参照尺寸。

• 按钮：选择一个约束，获取约束说明。

4.11.7 操作技巧：使用约束捕捉设计意图

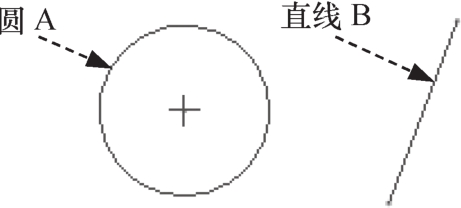

一般用户的习惯是在绘制完毕后，手动创建大量所需的约束，其实在绘制过程中，大量的约束可以由系统自动创建。下面举例说明这个操作技巧，如图4.11.9所示，要在圆A和直线B之间创建一个圆弧。

Step1.单击“视图控制”工具栏中的 按钮，在系统弹出的菜单中选中 复选框，打开约束显示。

Step2.单击“圆弧”命令按钮 中的 选项，系统提示选取欲绘制圆弧的起点（有时需将消息区拖宽，才会在消息区看到这一提示）。

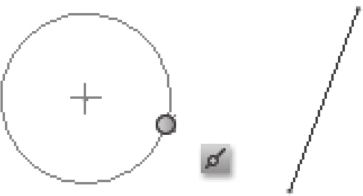

Step3.当把鼠标指针移到圆A上时，可看到圆上出现圆圈状 （图4.11.10），表明系统已经捕捉到圆上一点作为圆弧的起点。

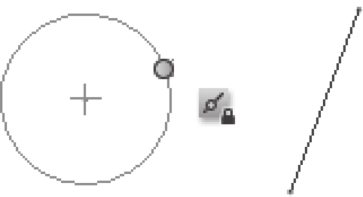

Step4.（本步为可选操作，读者不妨也练习一下）在刚才出现小圆圈 时，也可以进行约束锁定操作。右击鼠标，此时会出现锁定的符号（图4.11.11）。在图形区任意移动鼠标，会发现小圆圈 始终在圆A上转动，表明只能在该圆上确定一点，这就是“锁定约束”的概念。

Step5.单击，接受“点在圆上”这一约束，此时系统便将该点作为圆弧的起点，同时提示选取欲绘制圆弧的终点。

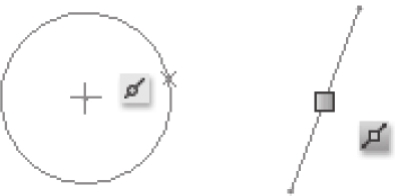

Step6.移动鼠标指针寻找圆弧的终点（设计意图是想把终点放在直线B上），当鼠标指针移到直线B上时，直线会加亮，同时出现“重合”约束符号 （图4.11.12），表明系统已经捕捉到直线上的一点作为圆弧的终点。

Step7.沿直线B移动，当移到直线的中点位置时，可看到 （图4.11.13），表明系统已经捕捉到直线的中点。

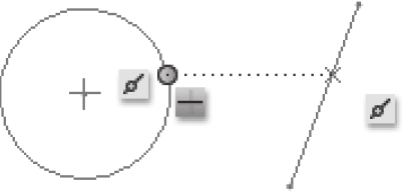

Step8.在直线上移至某一点处，该点与刚才确定的圆弧的起点大约在同一水平线上，此时可看到“水平”符号 （图4.11.14），表明系统已捕捉到与起点在同一水平线的直线B上的某一点。

Step9.继续移动鼠标指针，当鼠标指针移到直线的某一端点处时，可看到端点处出现绿色的 符号（图4.11.15），表明系统已捕捉到该端点。

注意： 以上步骤讲的是与直线有关的几种Creo系统自动捕捉约束形式，下面以其中的一种形式——圆弧的终点在直线B下部的端点上为例，说明系统如何进一步帮助用户捕捉设计意图。

Step10.当鼠标指针再次移到直线B的下部端点处、端点处出现绿色的 符号时，单击，接受“终点与直线B的端点重合”这一约束，此时系统提示选取欲绘制圆弧的终点。

Step11.随着鼠标指针的不断移动，系统继续自动捕捉许多约束或约束组合。下面说明其中几种情况。

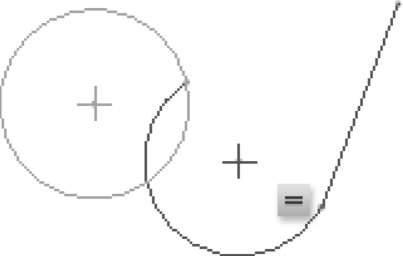

• 如图4.11.16所示， 表示圆弧与圆A同半径。

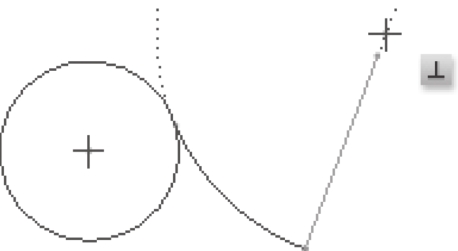

• 如图4.11.17所示， 表示圆弧与直线垂直。

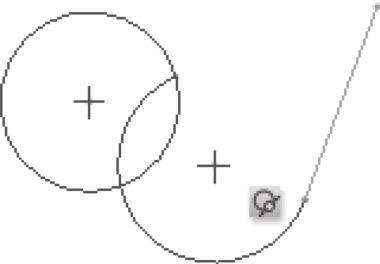

• 如图4.11.18所示， 表示圆弧与直线相切。

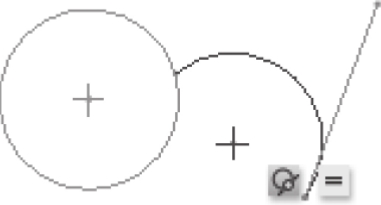

• 如图4.11.19所示， 表示圆弧与圆A同半径， 表示圆弧与直线相切。

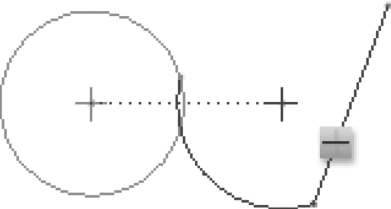

• 如图4.11.20所示， 表示圆弧的中心与圆A的中心在同一水平线上。

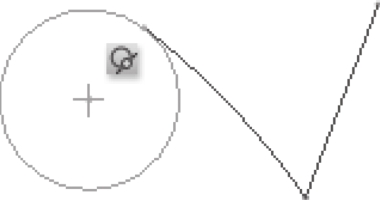

• 如图4.11.21所示， 表示圆弧与圆A相切。

Step12.当以上某种约束（组合）符合用户的设计要求时，单击，接受显示的约束，完成圆弧的创建。 ZNwXDHN4IKaVCXclIc8i5/F/UvLd+j5teUI2aKZ2r1DbAFmr3hl7uCdWiQ+xg91V
