4.10
修改尺寸标注

4.10.1 移动尺寸

Step1.单击 功能选项卡 区域中的 。

Step2.单击要移动的尺寸文本。选中后，可看到尺寸变绿。

Step3.按下左键并移动鼠标，将尺寸文本拖至所需位置。

4.10.2 将“弱”尺寸转换为“强”尺寸

退出草绘环境之前，将截面中的“弱”尺寸加强是一个很好的习惯，那么如何将“弱”尺寸变成“强”尺寸呢？

操作方法如下。

Step1.在绘图区选取要加强的“弱”尺寸（呈青色）。

Step2.右击，在系统弹出的快捷菜单中选择 命令，此时可看到所选的尺寸由青色变为蓝色，说明已经完成转换。

注意：

• 在整个Creo软件中，每当修改一个“弱”尺寸值，或在一个关系中使用它时，该尺寸就自动变为“强”尺寸。

• 加强一个尺寸时，系统按四舍五入原则对其取整到系统设置的小数位数。

4.10.3 控制尺寸的显示

可以用下列方法之一打开或关闭尺寸显示。

• 单击“视图控制”工具栏中的 按钮，在系统弹出的菜单中选中或取消选中 复选框。

• 选择“文件”下拉菜单中的 命令，系统弹出“Creo Parametric选项”对话框；单击其中的 选项，然后选中或取消选中 和 复选框，从而打开或关闭尺寸和弱尺寸的显示。

• 要禁用默认尺寸显示，需将配置文件config.pro中的变量sketcher_disp_dimensions设置为no。

4.10.4 修改尺寸值

有两种方法可修改标注的尺寸值。

方法一：

Step1.单击中键，退出当前正在使用的草绘或标注命令。

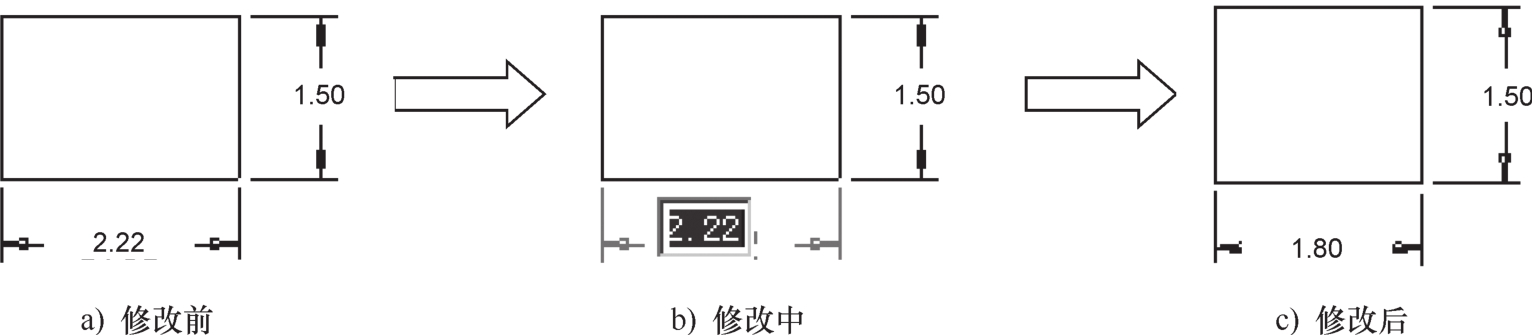

Step2.在要修改的尺寸（如2.22）文本上双击，此时出现图4.10.1b所示的尺寸修正框 。

Step3.在尺寸修正框 中输入新的尺寸值（如1.80）后，按Enter键完成修改，如图4.10.1c所示。

Step4.重复步骤Step2和Step3，修改其他尺寸值。

方法二：

Step1.单击 功能选项卡 区域中的 。

Step2.单击要修改的尺寸文本，此时尺寸颜色变绿（按下Ctrl键可选取多个尺寸目标）。

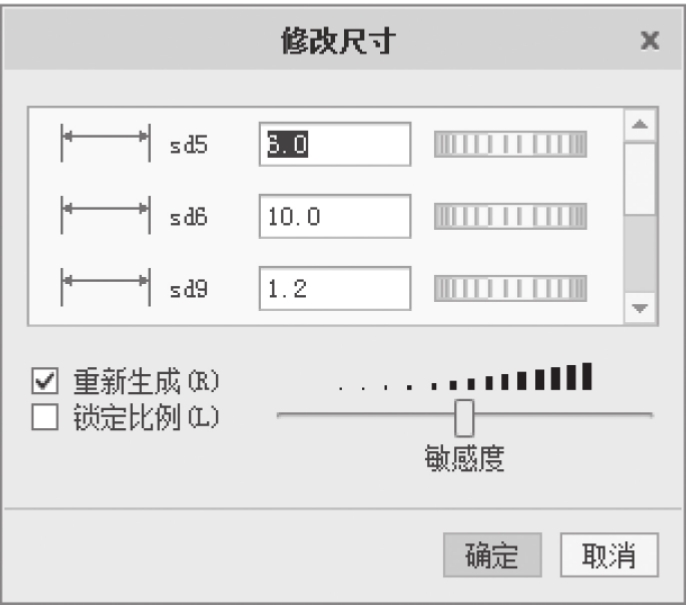

Step3.单击 功能选项卡 区域中的 按钮，此时出现图4.10.2所示的“修改尺寸”对话框，所选取的每一个目标尺寸值和尺寸参数（如sd1、sd2等sd #系列的尺寸参数）都出现在“尺寸”列表中。

Step4.在尺寸列表中输入新的尺寸值。

注意： 也可以单击并拖移尺寸值旁边的旋转轮盘。要增加尺寸值，向右拖移；要减少尺寸值，则向左拖移。在拖移该轮盘时，系统会自动更新图形。

Step5.修改完毕后，单击 按钮。系统再生截面并关闭对话框。

4.10.5 输入负尺寸

在修改线性尺寸时，可以输入一个负尺寸值，它会使几何改变方向。在草绘环境中，负号总是出现在尺寸旁边，但在“零件”模式中，尺寸值总以正值出现。

可以在“草绘器”设置界面中指定尺寸值的默认小数位数。

Step1.选择“文件”下拉菜单中的 命令，系统弹出“Creo Parametric选项”对话框，单击其中的 选项。

Step2.在 区域的 文本框中输入一个新值，单击 按钮，系统接受该变化并关闭对话框。

注意： 增加尺寸时，系统将数值四舍五入到指定的小数位数。

4.10.6 替换尺寸

可以用新的尺寸替换草绘环境中现有的尺寸，以便使新尺寸保持原始的尺寸参数（sd#）。当要保留与原始尺寸相关的其他数据时（如在“草图”模式中添加了几何公差符号或额外文本），替换尺寸非常有用。

其操作方法如下。

Step1.选中要替换的尺寸，右击，在系统弹出的快捷菜单中选择 命令，选取的尺寸即被删除。

Step2.创建一个新的相应尺寸。 trrbLNXqughIdqo60WseZgfNZxHkvzmHYrjiwjCo9NGj4DTPD/N4LZ+Ydr0WV6b/
