在绘制截面的几何图元时,系统会及时自动地产生尺寸,这些尺寸被称为“弱”尺寸。系统在创建和删除它们时并不给予警告,但用户不能手动删除,“弱”尺寸显示为青色。用户还可以按设计意图增加尺寸以创建所需的标注布置,这些尺寸称为“强”尺寸。增加“强”尺寸时,系统自动删除多余的“弱”尺寸和约束,以保证截面的完全约束。在退出草绘环境之前,把截面中的“弱”尺寸变成“强”尺寸是一个很好的习惯,这样可确保系统在没有得到用户的确认前不会删除这些尺寸。
Step1.单击
功能选项卡
区域中的
按钮。
说明:
本书中的
按钮在后文中将简化为
按钮。
Step2.选取要标注的图元。单击位置1以选择直线,如图4.9.1所示。
Step3.确定尺寸的放置位置。在位置2单击鼠标中键以放置尺寸。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别单击位置1和位置2以选择两条平行线,中键单击位置3以放置尺寸,如图4.9.2所示。

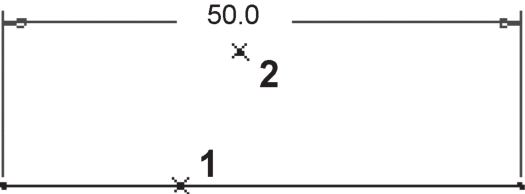

图4.9.1 线段长度尺寸的标注
图4.9.2 平行线间距离的标注
Step1.单击
功能选项卡
区域中的
按钮。
Step2.单击位置1以选择一点,单击位置2以选择直线;中键单击位置3以放置尺寸,如图4.9.3所示。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别单击位置1和位置2以选择两点,中键单击位置3以放置尺寸,如图4.9.4所示。
图4.9.3 点、线间距离的标注

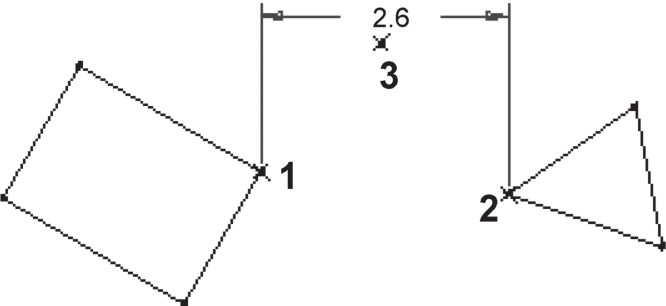

图4.9.4 两点间距离的标注
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别单击位置1和位置2以选择圆上两点,中键单击位置3以放置尺寸,如图4.9.5所示,或者双击圆上的某一点如位置1或位置2,然后中键单击位置3以放置尺寸。

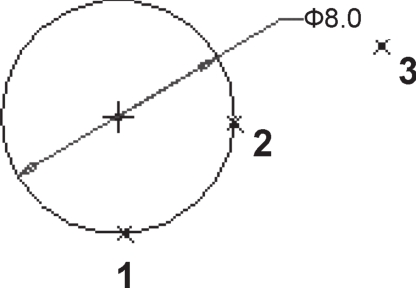

图4.9.5 直径的标注
注意: 在草绘环境下不显示直径Ф符号。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.选择点1,选择对称中心线上的任意一点2,再次选择点1;中键单击位置3以放置尺寸,如图4.9.6所示。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.单击位置1选择圆上一点,中键单击位置2以放置尺寸,如图4.9.7所示。
注意: 在草绘环境下不显示半径R符号。

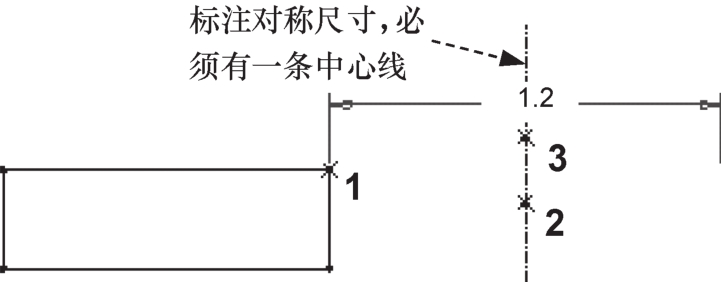

图4.9.6 对称尺寸的标注
图4.9.7 半径的标注
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别在两条直线上选择点1和点2;中键单击位置3以放置尺寸(锐角,图4.9.8),或中键单击位置4以放置尺寸(钝角,图4.9.9)。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别选择弧的端点1、端点2及弧上一点3;中键单击位置4以放置尺寸,然后选中图4.9.10所示的弧长尺寸,在系统弹出的快捷菜单中选择
命令,如图4.9.10所示。

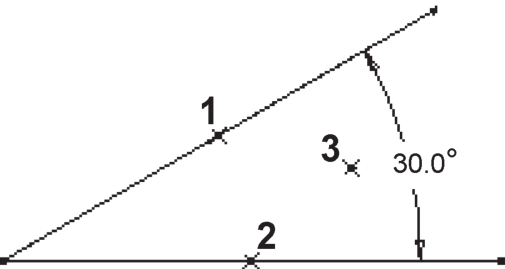

图4.9.8 锐角的标注
图4.9.9 钝角的标注

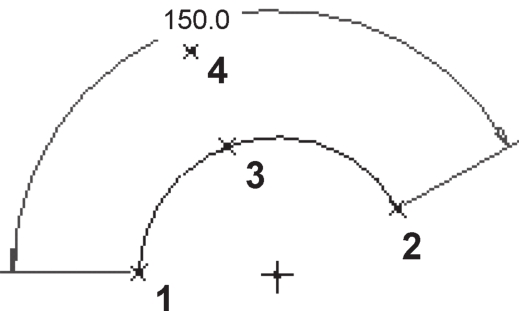

图4.9.10 标注圆弧角度
下面以圆和矩形为例,介绍标注周长的一般方法。
1.标注圆的周长
Step1.单击
功能选项卡
区域中的
按钮。
Step2.此时系统弹出“选择”对话框,选择图4.9.11a所示的轮廓,单击“选择”对话框中的
按钮;选择图4.9.11a所示的尺寸,此时系统在图形中显示出周长尺寸。结果如图4.9.11b所示。
说明: 当添加上周长尺寸时,系统将直径尺寸转变为一个变量尺寸,此时的变量尺寸是不能进行修改的。

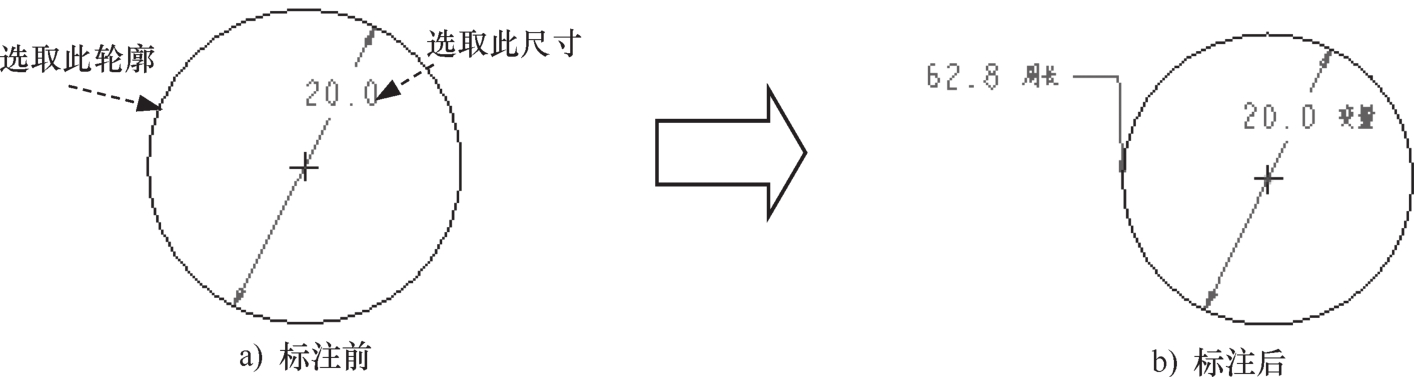

图4.9.11 圆周长标注
2.标注矩形的周长
Step1.单击
功能选项卡
区域中的
按钮。
Step2.此时系统弹出“选择”对话框,按住Ctrl键,选择图4.9.12a所示的轮廓,单击“选择”对话框中的
按钮;选择图4.9.12a所示的尺寸,此时系统在图形中显示出周长尺寸。结果如图4.9.12b所示。

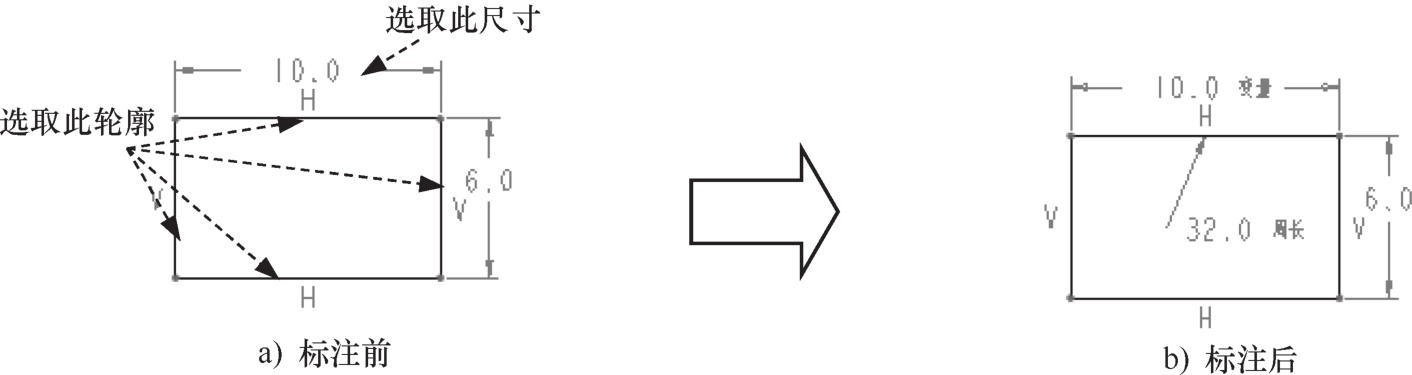

图4.9.12 矩形周长标注
