4.8
草图的诊断

Creo 8.0提供了诊断草图的功能，包括诊断图元的封闭区域、开放区域、重叠区域及诊断图元是否满足相应的特征要求。

4.8.1 着色封闭环

“着色封闭环”命令用预定义的颜色将图元中封闭的区域进行填充，非封闭的区域图元无变化。

下面举例说明“着色封闭环”命令的使用方法。

Step1.单击 选项卡中的 按钮，将工作目录设置至D:\Creo8.1\work\ch04.08，打开文件sketch_diagnose.sec。

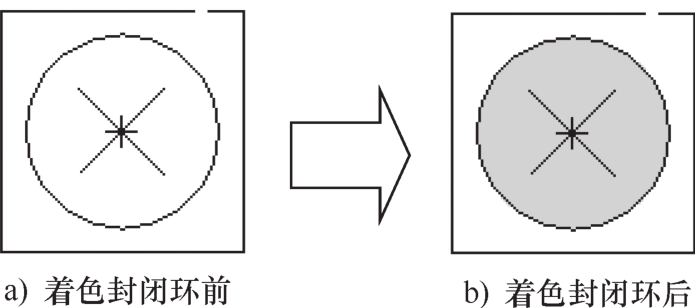

Step2.单击 功能选项卡 区域中的 按钮，系统自动在图4.8.1b所示的圆内侧填充颜色。

说明：

• 当绘制的图形不封闭时，草图将无任何变化；若草图中有多个封闭环时，系统将在所有封闭的图形中填充颜色；如果用封闭环创建新图元，则新图元将自动着色显示；如果草图中存在几个彼此包含的封闭环，则最外的封闭环被着色，而内部的封闭环将不着色。

• 对于具有多个草绘器组的草绘，识别封闭环的标准可独立适用于各个组。所有草绘器组的封闭环的着色颜色都相同。

• 如果想设置系统默认的填充颜色，选择“文件”下拉菜单中的 命令，在系统弹出的“Creo Parametric选项”对话框中选择 选项，即可进入系统颜色设置界面；单击 折叠按钮，在 选项的 按钮上单击，就可以在系统弹出的列表中选取各种系统设置的颜色。

Step3.再次单击“着色封闭环”按钮 ，使其处于弹起状态，退出对封闭环的着色。

4.8.2 加亮开放端点

“加亮开放端点”命令用于检查图元中所有开放的端点，并将其加亮。

下面举例说明“加亮开放端点”命令的使用方法。

Step1.将工作目录设置至D:\Creo8.1\work\ch04.08，打开文件sketch_diagnose.sec。

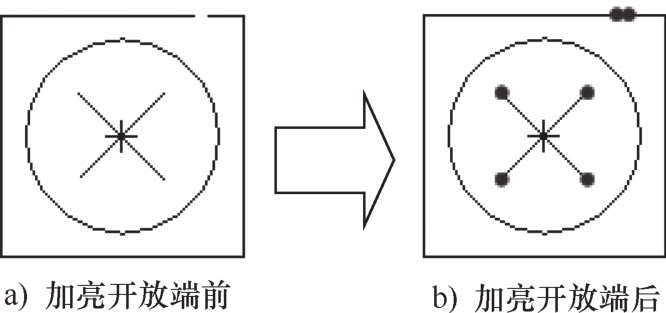

Step2.选择命令。单击 功能选项卡 区域中的 按钮，系统自动加亮图4.8.2b所示的各个开放端点。

说明：

• 构造几何的开放端不会被加亮。

• 在“加亮开放端点”诊断模式中，所有现有的开放端均加亮显示。

• 如果用开放端创建新图元，则新图元的开放端自动着色显示。

Step3.再次单击 按钮，使其处于弹起状态，退出对开放端点的加亮。

4.8.3 重叠几何

“重叠几何”命令用于检查图元中所有相互重叠的几何（端点重合除外），并将其加亮。

下面举例说明“重叠几何”命令的使用方法。

Step1.将工作目录设置至D:\Creo8.1\work\ch04.08，打开文件sketch_diagnose.sec。

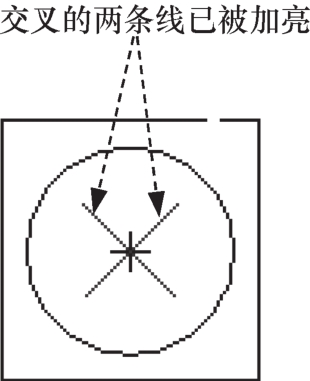

Step2.选择命令。单击 功能选项卡 区域中的 按钮，系统自动加亮图4.8.3所示的重叠的图元。

说明：

• 加亮重叠几何 按钮不保持活动状态。

• 若系统默认的颜色不符合要求，可以选择“文件”下拉菜单中的 命令，在系统弹出的“Creo Parametric选项”对话框中选择 选项；单击 按钮，在 选项的 按钮上单击，就可以在系统弹出的列表中选取各种系统设置的颜色。

Step3.再次单击 按钮，使其处于弹起状态，退出对重叠几何的加亮。

4.8.4 特征要求

“特征要求”命令用于检查图元是否满足当前特征的设计要求。需要注意的是，该命令只有在零件模块的草绘环境中才可用。

下面举例说明“特征要求”命令的使用方法。

Step1.在零件模块的拉伸草绘环境中绘制图4.8.4所示的图形组。

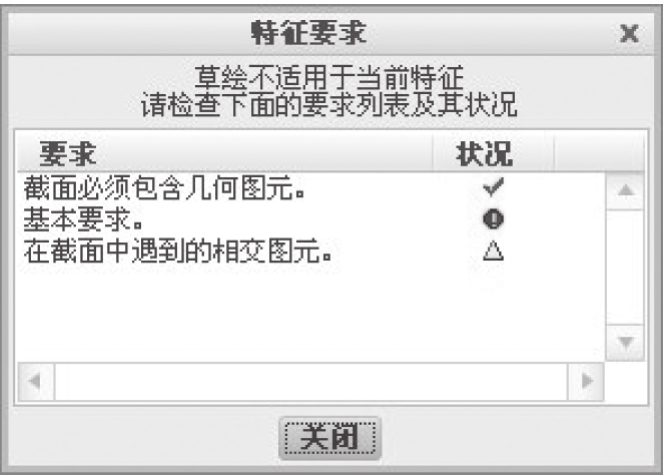

Step2.单击 功能选项卡 区域（图4.8.5）中的 按钮，系统弹出图4.8.6所示的“特征要求”对话框。

图4.8.6所示的“特征要求”对话框的“状况”列表中各符号的说明如下。

——表示满足零件设计要求。

——表示不满足零件设计要求。

——表示满足零件设计要求，但是对草绘进行简单的改动就有可能不满足零件设计要求。

Step3.单击 按钮，把“特征要求”对话框状态列表中带 和 的选项进行修改。由于在零件模块中才涉及修改，这里就不详细叙述，具体修改步骤请参照第5章中关于零件模块的内容。 5sy18TDDo0QpxhFHAou+AX9d07l1inH/Mq6/4QbuyvzekpO/BCbsXS+w0KLLrKe3
