Step1.在绘图区单击或框选(框选时要框住整个图元)要删除的图元(可看到被选中的图元变红)。
Step2.按一下键盘上的Delete键,所选图元即被删除。
也可采用下面的方法删除图元:在要删除的图元上右击,在系统弹出的快捷菜单中选择
命令。
Creo提供了图元操纵功能,可方便地旋转、拉伸和移动图元。
操纵1的操作流程:在绘图区,把鼠标指针
移到直线上,按下左键不放,同时移动鼠标(此时鼠标指针变为
),此时直线以远离鼠标指针的那个端点为圆心转动,如图4.7.1所示;达到绘制意图后,松开鼠标左键。
操纵2的操作流程:在绘图区,把鼠标指针
移到直线的某个端点上,按下左键不放,同时移动鼠标,此时会看到直线以另一端点为固定点伸缩或转动,如图4.7.2所示;达到绘制意图后,松开鼠标左键。

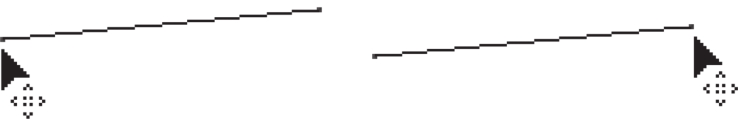

图4.7.1 直线的操纵1
图4.7.2 直线的操纵2
操纵1的操作流程:把鼠标指针
移到圆的边线上,按下左键不放,同时移动鼠标,此时会看到圆在变大或缩小,如图4.7.3所示;达到绘制意图后,松开鼠标左键。
操纵2的操作流程:把鼠标指针
移到圆心上,按下左键不放,同时移动鼠标,此时会看到圆随着指针一起移动,如图4.7.4所示;达到绘制意图后,松开鼠标左键。
图4.7.3 圆的操纵1
图4.7.4 圆的操纵2
操纵1的操作流程:把鼠标指针
移到圆弧上,按下左键不放,同时移动鼠标,此时会看到圆弧半径变大或变小,如图4.7.5所示;达到绘制意图后,松开鼠标左键。
操纵2的操作流程:把鼠标指针
移到圆弧的某个端点上,按下左键不放,同时移动鼠标,此时会看到圆弧以另一端点为固定点旋转,并且圆弧的包角也在变化,如图4.7.6所示;达到绘制意图后,松开鼠标左键。
操纵3的操作流程:把鼠标指针
移到圆弧的圆心点上,按下左键不放,同时移动鼠标,此时圆弧以某一端点为固定点旋转,并且圆弧的包角及半径也在变化,如图4.7.7所示;达到绘制意图后,松开鼠标左键。
操纵4的操作流程:单击圆心,然后把鼠标指针
移到圆心上,按下左键不放,同时移动鼠标,此时圆弧随着指针一起移动,如图4.7.7所示;达到绘制意图后,松开鼠标左键。
图4.7.5 圆弧的操纵1

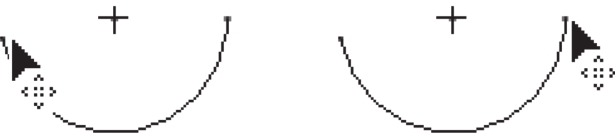

图4.7.6 圆弧的操纵2
图4.7.7 圆弧的操纵3和4
说明:
• 点和坐标系的操纵很简单,读者不妨自己试一试。
• 同心圆弧的操纵与圆弧基本相似。
1.样条曲线的操纵
操纵1的操作流程:如图4.7.8所示,把鼠标指针
移到样条曲线的某个端点上,按下左键不放,同时移动鼠标,此时样条曲线以另一端点为固定点旋转,同时大小也在变化;达到绘制意图后,松开鼠标左键。
操纵2的操作流程:如图4.7.9所示,把鼠标指针
移到样条曲线的中间点上,按下左键不放,同时移动鼠标,此时样条曲线的拓扑形状(曲率)不断变化;达到绘制意图后,松开鼠标左键。

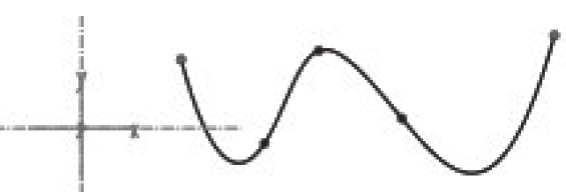

图4.7.8 样条曲线的操纵1
图4.7.9 样条曲线的操纵2
2.样条曲线的高级编辑
样条曲线的高级编辑包括增加插入点、创建控制多边形、显示曲线曲率、创建关联坐标系和修改各点坐标值等。下面说明其操作步骤。
Step1.单击
按钮,将工作目录设置至D:\Creo8.1\work\ch04.07,打开文件spline.sec。
Step2.在图形区中双击图4.7.10所示的样条曲线。
Step3.系统弹出图4.7.11所示的“样条”选项卡。修改方法有以下几种。
图4.7.10 样条曲线
图4.7.11 “样条”选项卡
• 在“样条”操控板中按下
按钮,然后单击样条曲线上的相应点,可以显示并修改该点的坐标值(相对坐标或绝对坐标),如图4.7.12所示。

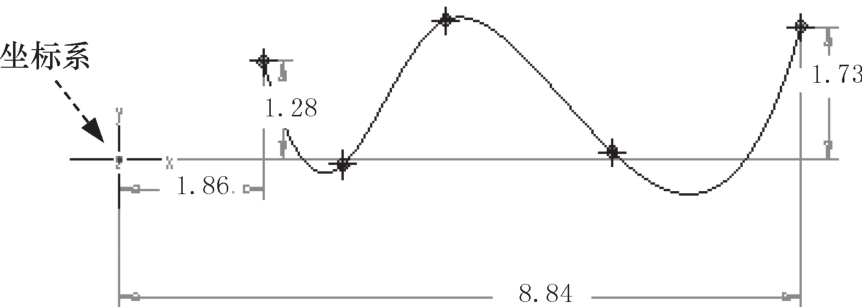

图4.7.12 样条曲线
• 在操控板中按下
按钮,可以对样条曲线的拟合情况进行设置。
• 在操控板中按下
按钮,并选取图4.7.12所示的坐标系,可生成相对于此坐标系的该样条曲线上所有点的坐标数据文件。
• 在操控板中按下
按钮,可创建控制多边形,如图4.7.13所示。如果单击
按钮完成编辑,系统将自动对控制多边形标注尺寸。
• 在操控板中按下
或
,用于显示内插点(图4.7.12)或控制点(图4.7.13)。
• 在操控板中按下
按钮,可显示样条曲线的曲率分析图,如图4.7.14所示,同时操控板上会出现图4.7.15所示的调整曲率界面,通过滚动
滚轮可调整曲率线的长度,通过滚动
滚轮可调整曲率线的数量。
图4.7.13 创建控制多边形
图4.7.14 显示曲率分析图
• 在样条曲线上需要增加点的位置右击,选择
命令,便可在该位置增加一个点。
注意:
当样条曲线以内插点的形式显示时,在样条曲线上需要增加点的位置右击,才能弹出
命令;当样条曲线以控制点的形式显示时,需在控制点连成的直线上右击才能弹出
命令。
• 在样条曲线上右击需要删除的点,选择
命令,便可将该点从样条曲线中删除。
Step4.单击
按钮,完成编辑。
图4.7.15 调整曲率界面
Step1.在绘图区单击或框选(框选时要框住整个图元)要比例缩放的图元(可看到选中的图元变绿)。
Step2.单击
功能选项卡
区域中的
按钮,在图形区出现图4.7.16所示的图元操作图和图4.7.17所示的“旋转调整大小”选项卡。

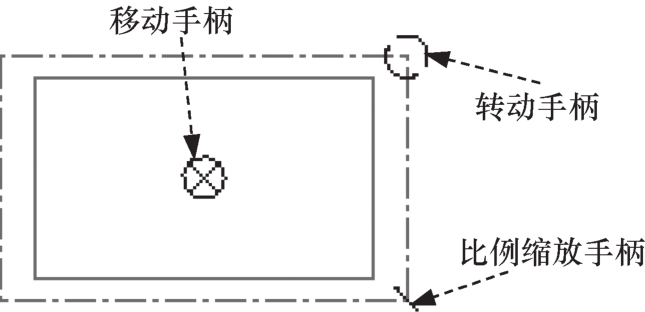

图4.7.16 图元操作图
(1)单击选取不同的操纵手柄,可以进行移动、缩放和旋转操纵。
(2)也可以在图4.7.17所示的文本框内输入相应的缩放比例和旋转角度值。
(3)单击“旋转调整大小”选项卡中的
按钮,确认变化并退出。

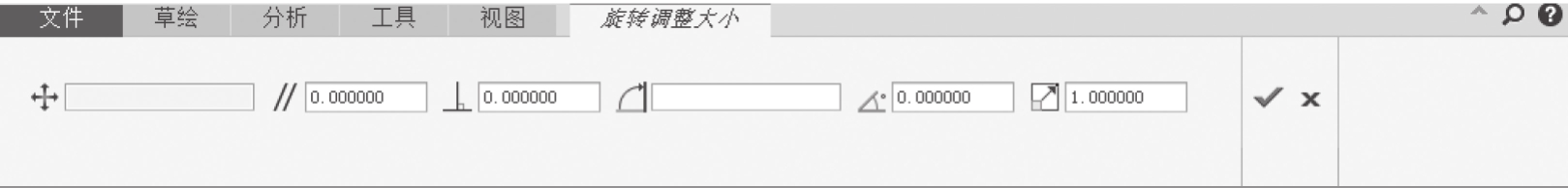

图4.7.17 “旋转调整大小”选项卡
Step1.在绘图区单击或框选(框选时要框住整个图元)要复制的图元,如图4.7.18所示(可看到选中的图元变绿)。
Step2.单击
功能选项卡
区域中的
按钮,然后单击
按钮。
Step3.在绘图区单击一点以确定草图放置的位置,图形区出现图4.7.19所示的图元操作图和图4.7.17所示的“旋转调整大小”选项卡。在复制草图的同时,还可对其进行比例缩放和旋转。
Step4.单击
按钮,完成复制并退出。
图4.7.18 复制图元
图4.7.19 操作图
Step1.在绘图区单击或框选要镜像的图元。
Step2.单击
功能选项卡
区域中的
按钮。
Step3.系统提示选取一个镜像中心线,选择图4.7.20所示的中心线(如果没有可用的中心线,可用绘制中心线的命令绘制一条中心线。这里要特别注意:基准面的投影线看上去像中心线,但它并不是中心线)。
图4.7.20 图元的镜像
Step1.单击
功能选项卡
区域中的
按钮。
Step2.分别单击各相交图元上要去掉的部分,结果如图4.7.21b所示。
Step1.单击
功能选项卡
区域中的
按钮。
Step2.依次单击两个相交图元上要保留的一侧,结果如图4.7.22b所示。
说明: 如果所选两图元不相交,则系统将对其延伸,并将线段修剪至交点。

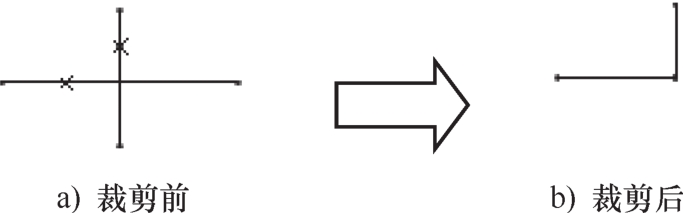

图4.7.21 去掉方式

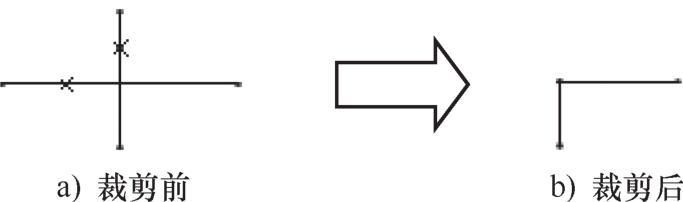

图4.7.22 创建拐角
Step1.单击
功能选项卡
区域中的
按钮。
Step2.单击一个要分割的图元,如图4.7.23所示。系统在单击处断开图元。

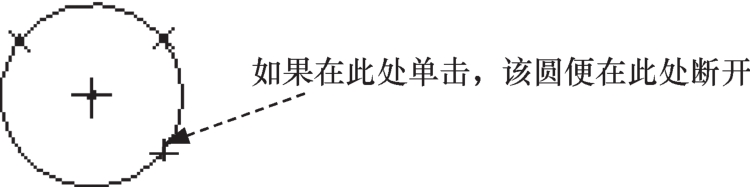

图4.7.23 分割图元
“线型”选项可用来设置二维草图的线体,包括线型和颜色。
下面以绘制图4.7.24所示的直线为例,说明线型设置的方法。
Step1.单击
功能选项卡中的
按钮,在系统弹出的快捷菜单中选择
选项,系统弹出图4.7.25所示的“线型”对话框。

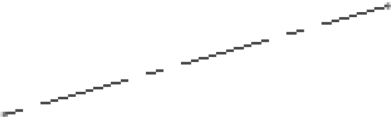

图4.7.24 绘制的直线

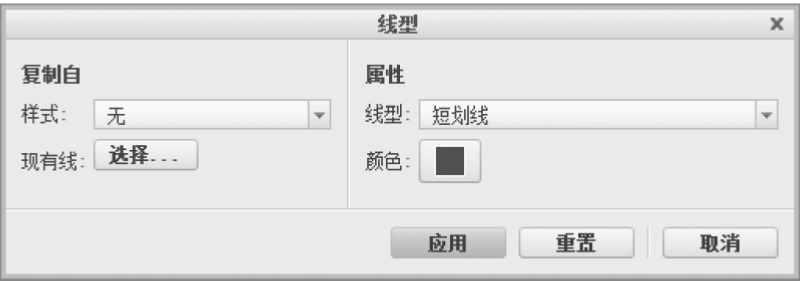

图4.7.25 “线型”对话框
图4.7.25所示的“线型”对话框中各选项的说明如下。
•
区域:
☑
下拉列表:可以选取任意一个线型来设置线型名称。
☑
按钮:单击此按钮可以在草绘图形区中复制现有的线型。
•
区域:
☑
下拉列表:可以选取其中一种来设置线型。
☑
按钮:单击此按钮可以在系统弹出的“颜色”对话框中设置所选线的颜色。
Step2.在
区域的
下拉列表中选取
选项,此时
区域的
下拉列表中自动选取
选项。
Step3.设置颜色。
(1)在
区域的
选项中单击
按钮,系统弹出图4.7.26所示的“颜色”对话框。
图4.7.26所示的“颜色”对话框中各选项的说明如下。
•
区域:选取一种颜色来设置线型颜色。
•
按钮:单击此按钮,可以从图4.7.27所示的“颜色编辑器”对话框中设置一种颜色来定义线型颜色。
(2)在
区域的下拉列表中选取“蓝色”按钮来设置线型颜色。
(3)单击
按钮,完成“颜色”的设置。此时在“线型”对话框
区域的
选项的“颜色”按钮变成蓝色,而且
区域的
下拉列表自动选取
选项。
Step4.在“线型”对话框中单击
按钮,然后再单击
按钮,完成“线型”的设置。
Step5.在
选项卡中单击“线链”命令按钮
中的
,再单击
按钮,绘制出图4.7.24所示的直线。该直线的线型为中心线,并且其颜色为蓝色。
说明:
• 如果设置的“线型”不符合要求,可以在“线型”对话框中单击
按钮进行重新设置,或单击
功能选项卡中的
按钮,在系统弹出的快捷菜单中选择
选项,清除已经设置的“线型”后再重新设置。
• 设置完“线型”后,无论在工具栏中选取什么绘图按钮,绘出的图形都将以设置的线型和颜色输出,并且设置一次“线型”只能使用一种线型和颜色,涉及更改线型和颜色时,必须重新设置“线型”。

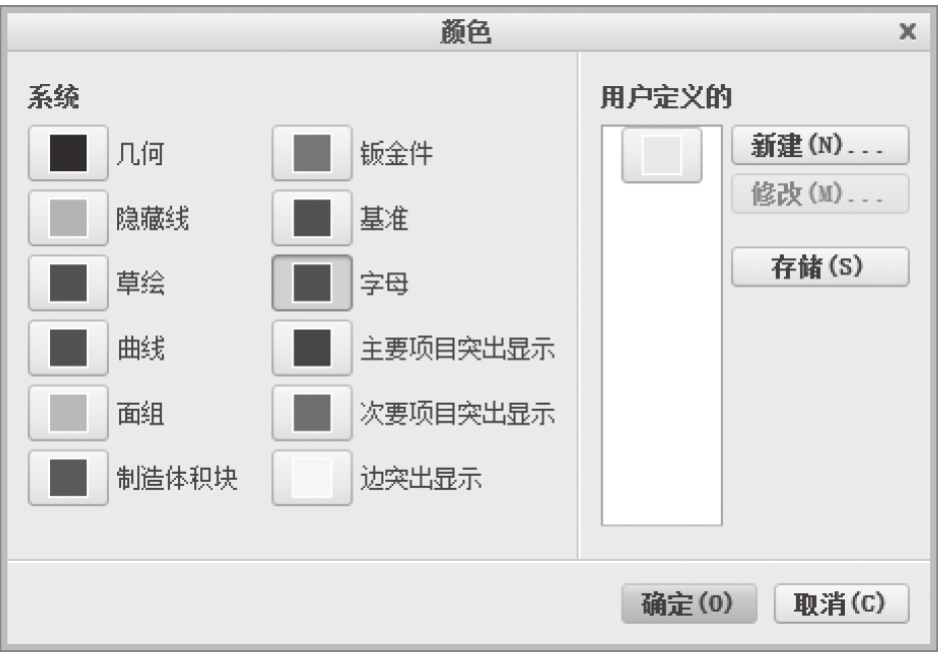

图4.7.26 “颜色”对话框

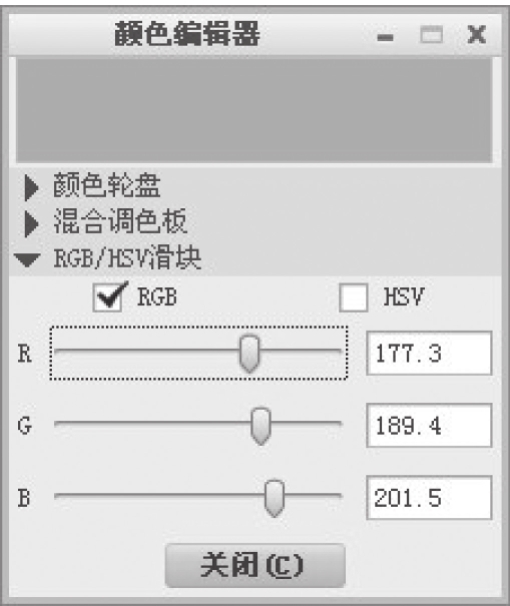

图4.7.27 “颜色编辑器”对话框
