草图的绘制

4.6.1 草图绘制概述

要进行草绘，应先从草绘功能选项卡的 区域中选取一个绘图命令，然后可通过在屏幕图形区中单击选择位置来创建图元。

在绘制图元的过程中，当移动鼠标指针时，系统会自动确定可添加的约束并将其显示。当同时出现多个约束时，系统以绿色显示活动约束。

草绘图元后，用户还可通过 区域中的工具栏继续添加约束。

在绘制截面草图的过程中，系统会自动标注几何，这样产生的尺寸称为“弱”尺寸，系统可以自动地删除或改变它们。用户可以把有用的“弱”尺寸转换为“强”尺寸。

说明： 草绘环境中鼠标的使用。

• 草绘时，可单击绘图区并选择位置，单击鼠标中键终止当前操作或退出当前命令。

• 草绘时，可以通过单击鼠标右键来锁定和禁用当前约束。

• 当不处于绘制图元状态时，按Ctrl键并单击，可选取多个项目。

• 右击将显示带有最常用草绘命令的快捷菜单（当不处于绘制模式时）。

4.6.2 绘制直线

Step1.在 选项卡中单击“线”命令按钮 中的 ，再单击 按钮。

注： 还有一种方法进入直线绘制命令。

• 在绘图区右击，从系统弹出的快捷菜单中选择 命令。

Step2.单击直线的起始位置点，此时可看到一条“橡皮筋”线附着在鼠标指针上。

Step3.单击直线的终止位置点，系统便在两点间创建一条直线，并且在直线的终点处出现另一条“橡皮筋”线。

Step4.重复步骤Step3，可创建一系列连续的线段。

Step5.单击鼠标中键，结束直线的绘制。

说明：

• 在草绘环境中，单击“撤销”按钮 可撤销上一个操作，单击“重做”按钮 可重新执行被撤销的操作。这两个按钮在草绘环境中十分有用。

• Creo具有尺寸驱动功能，即图形的大小随着图形尺寸的改变而改变。

• 用Creo进行设计，一般是先绘制大致的草图，然后再修改其尺寸，在修改尺寸时输入准确的尺寸值，即可获得最终所需要大小的图形。

4.6.3 绘制相切直线

Step1.在 选项卡中单击“线”命令按钮 中的 ，再单击 按钮。

Step2.在第一个圆或弧上单击一点，此时可观察到一条始终与该圆或弧相切的“橡皮筋”线附着在鼠标指针上。

Step3.在第二个圆或弧上单击与直线相切的位置点，此时便产生一条与两个圆（弧）相切的直线段。

Step4.单击鼠标中键，结束相切直线的创建。

4.6.4 绘制中心线

在 选项卡中提供两种中心线的创建方法，分别是 区域中的 和 区域中的 ，分别用来创建几何中心线和一般中心线。几何中心线是作为一个旋转特征的旋转轴线；一般两点中心线是作为做图辅助中心线使用的，或作为截面内的对称中心线来使用。下面介绍创建方法。

方法一： 创建两点几何中心线。

Step1.单击 区域中的 按钮。

Step2.在绘图区的某位置单击，一条中心线便附着在鼠标指针上。

Step3.在另一位置点单击，系统即绘制一条通过此两点的“中心线”。

方法二： 创建两点构造中心线。

说明： 创建两点构造中心线的方法和创建两点几何中心线的方法完全一样，此处不再介绍。

4.6.5 绘制矩形

矩形对于绘制截面十分有用，可省去绘制四条线的麻烦。

Step1.在 选项卡中单击 按钮中的 ，然后再单击 按钮。

注： 还有一种方法可进入矩形绘制命令。

• 在绘图区右击，从系统弹出的快捷菜单中选择 命令。

Step2.在绘图区的某位置单击，放置矩形的一个角点，然后将该矩形拖至所需大小。

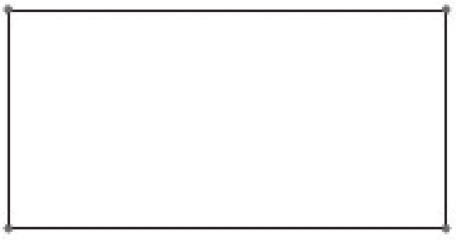

Step3.再次单击，放置矩形的另一个角点。此时，系统即在两个角点间绘制一个矩形。

4.6.6 绘制斜矩形

Step1.单击 按钮中的 ，然后再单击 按钮。

Step2.在绘图区的某位置单击，放置斜矩形的一个角点，然后拖动鼠标确定斜矩形的倾斜角度，并单击左键定义斜矩形的长度，最后拖动鼠标并单击左键定义斜矩形的高度。

Step3.此时，完成斜矩形的创建。

4.6.7 绘制平行四边形

下面介绍平行四边形的创建方法。

Step1.单击 按钮中的 ，然后再单击 按钮。

Step2.在绘图区的某位置单击，放置平行四边形的一个角点，然后拖动鼠标确定平行四边形的长度并单击左键确认，最后拖动鼠标定义平行四边形的高度。

Step3.此时，完成平行四边形的创建。

4.6.8 绘制圆

方法一： 中心/点——通过选取中心点和圆上一点来创建圆。

Step1.单击“圆”命令按钮 中的 。

Step2.在某位置单击，放置圆的中心点，然后将该圆拖至所需大小并单击左键，完成该圆的创建。

方法二： 同心圆。

Step1.单击“圆”命令按钮 中的 。

Step2.选取一个参照圆或一条圆弧边来定义圆心。

Step3.移动鼠标指针，将圆拖至所需大小并单击左键，然后单击中键。

方法三： 三点圆。

Step1.单击“圆”命令按钮 中的 。

Step2.在绘图区任意位置单击三个点，然后单击鼠标中键，完成该圆的创建。

4.6.9 绘制椭圆

Creo 8.0提供两种创建椭圆的方法，并且可以创建斜椭圆。下面介绍椭圆的两种创建方法。

方法一： 根据轴端点来创建椭圆。

Step1.单击“圆”命令按钮 中的 。

Step2.在绘图区的某位置单击，放置椭圆的一条轴线的起始端点，移动鼠标指针，在绘图区的某位置单击，放置椭圆当前轴线的结束端点。

Step3.移动鼠标指针，将椭圆拉至所需形状并单击左键放置另一轴，完成椭圆的创建。

方法二： 根据椭圆中心和长轴端点来创建椭圆。

Step1.单击“圆”命令按钮 中的 。

Step2.在绘图区的某位置单击，放置椭圆的圆心，移动鼠标指针，在绘图区的某位置单击，放置椭圆的一条轴线的端点。

Step3.移动鼠标指针，将椭圆拉至所需形状并单击左键，完成椭圆的创建。

说明： 椭圆有如下特性。

• 椭圆的中心点相当于圆心，可以作为尺寸和约束的参照。

• 椭圆由两个半径定义：X半径和Y半径。从椭圆中心到椭圆的水平半轴长度称为X半径，到竖直半轴长度称为Y半径。

• 当指定椭圆的中心和椭圆半径时，可用的约束有“相切”“图元上的点”和“相等半径”等。

4.6.10 绘制圆弧

共有四种绘制圆弧的方法。

方法一： 点/终点圆弧——确定圆弧的两个端点和弧上的一个附加点来创建一个三点圆弧。

Step1.单击“圆弧”命令按钮 中的 。

Step2.在绘图区某位置单击，放置圆弧一个端点；在另一位置单击，放置另一端点。

Step3.此时移动鼠标指针，圆弧呈“橡皮筋”样变化，单击确定圆弧上的一点。

方法二： 同心圆弧。

Step1.单击“圆弧”命令按钮 中的 。

Step2.选取一个参照圆或一条圆弧边来定义圆心。

Step3.将圆拉至所需大小，然后在圆上单击两点以确定圆弧的两个端点。

方法三： 圆心/端点圆弧。

Step1.单击“圆弧”命令按钮 中的 。

Step2.在某位置单击，确定圆弧中心点，然后将圆拉至所需大小，并在圆上单击两点以确定圆弧的两个端点。

方法四： 创建与三个图元相切的圆弧。

Step1.单击“圆弧”命令按钮 中的 。

Step2.分别选取三个图元，系统便自动创建与这三个图元相切的圆弧。

注意： 在第三个图元上选取不同的位置点，可创建不同的相切圆弧。

4.6.11 绘制圆锥弧

Step1.单击“圆弧”命令按钮 中的 。

Step2.在绘图区单击两点，作为圆锥弧的两个端点。

Step3.此时移动鼠标指针，圆锥弧呈“橡皮筋”样变化，单击确定弧的“尖点”位置。

4.6.12 绘制圆角

Step1.单击“圆角”命令按钮 中的 。

Step2.分别选取两个图元（两条边），系统便在这两个图元间创建圆角，并将两个图元裁剪至交点。

说明： 如果选择 中的 命令，系统在创建圆角后会以构造线（虚线）显示圆角拐角。

4.6.13 绘制椭圆形圆角

Step1.单击“圆角”命令按钮 中的 。

Step2.分别选取两个图元（两条边），系统便在这两个图元间创建椭圆形圆角，并将两个图元裁剪至交点。

4.6.14 绘制倒角

Step1.单击“倒角”命令按钮 中的 。

Step2.分别选取两个图元（两条边），系统便在这两个图元间创建倒角。

说明：

• 单击“倒角”命令按钮 中的 ，创建倒角后系统会创建延伸构造线。

• 倒角的对象可以是直线，也可以是圆弧，还可以是样条曲线。

4.6.15 绘制样条曲线

样条曲线是通过任意多个中间点的平滑曲线。

Step1.单击“样条曲线”按钮 。

Step2.单击一系列点，可观察到一条“橡皮筋”样条附着在鼠标指针上。

Step3.单击鼠标中键，结束样条曲线的绘制。

4.6.16 在草绘环境中创建坐标系

Step1.单击 区域中的 按钮。

Step2.在某位置单击以放置该坐标系原点。

说明：

• 可以将坐标系与下列对象一起使用。

☑ 样条：可以用坐标系标注样条曲线，这样即可通过坐标系指定X、Y、Z轴的坐标值来修改样条点。

☑ 参照：可以把坐标系增加到截面中作为草绘参照。

☑ 混合特征截面：可以用坐标系为每个用于混合的截面建立相对原点。

• 区域中 和 区域中 的区别：前者一般用于草图环境中的参考坐标系；后者一般用于在零件建模中创建基准坐标系。

4.6.17 创建点

在设计管路和电缆布线时，创建点对工作十分有帮助。

Step1.单击 区域中的 按钮。

Step2.在绘图区的某位置单击以放置该点。

说明： 区域中 和 区域中 的区别：前者一般用于草图环境中的参考点；后者一般用于在零件建模中创建基准点。

4.6.18 将一般图元变成构造图元

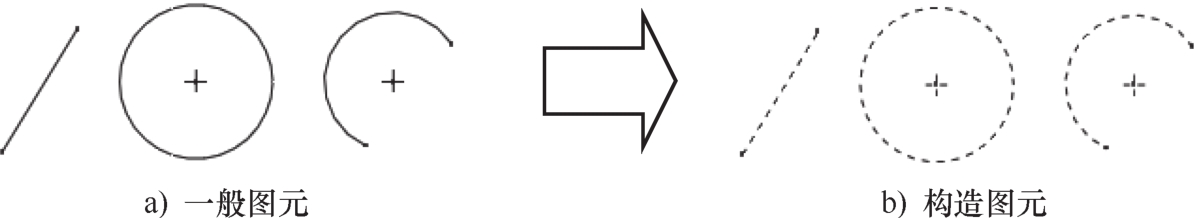

Creo中构造图元（构造线）的作用是作为辅助线（参考线），构造图元以虚线显示。草绘中的直线、圆弧和样条线等图元都可以转化为构造图元。下面以图4.6.1为例，说明其创建方法。

Step1.选择下拉菜单 命令（或单击 选项卡中的 按钮），将工作目录设置至D:\Creo8.1\work\ch04.06。

Step2.选择下拉菜单 命令，打开文件construct.sec。

Step3.按住Ctrl键不放，依次选取图4.6.1a中的直线、圆弧和圆。

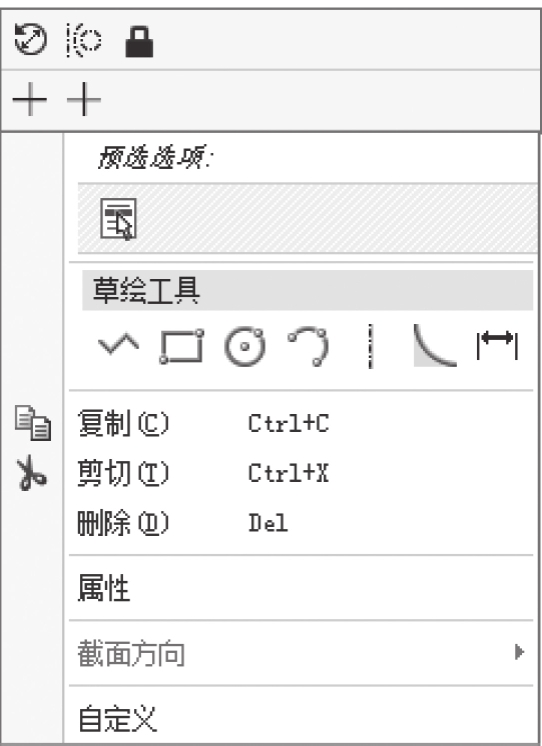

Step4.右击，在系统弹出的快捷菜单（图4.6.2）中选择“切换构造”命令 ，被选取的图元就转换成构造图元。结果如图4.6.1b所示。

4.6.19 在草绘环境中创建文本

Step1.单击 区域中的 按钮。

Step2.在系统 的提示下，单击一点作为起始点。

Step3.在系统 的提示下，单击另一点。此时在两点之间会显示一条构造线，该线的长度决定文本的高度，该线的角度决定文本的方向。

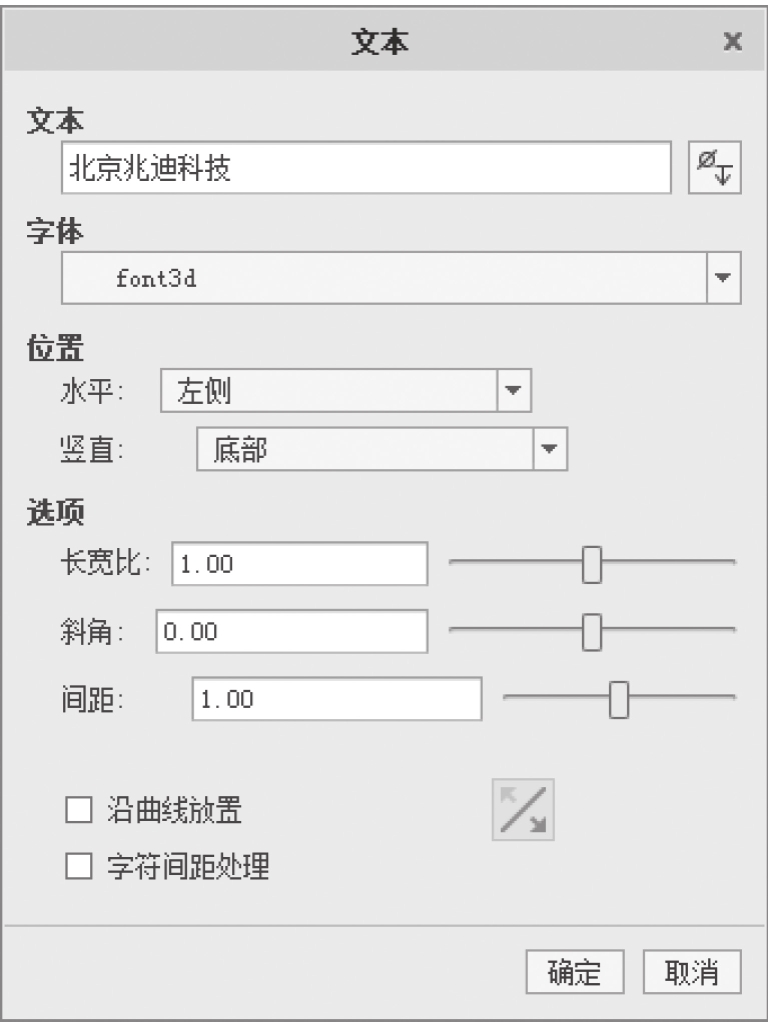

Step4.系统弹出图4.6.3所示的“文本”对话框，在 文本框中输入文本（一般应少于79个字符）。

Step5.可设置下列文本选项，如图4.6.3所示。

• 下拉列表：从系统提供的字体和TrueType字体列表中选取一类。

• 区域：

☑ 下拉列表：水平方向上，起始点可位于文本行的左侧、中心或右侧。

☑ 下拉列表：竖直方向上，起始点可位于文本行的底部、中间或顶部。

• 区域：

☑ 文本框：拖动滑动条增大或减小文本的长宽比。

☑ 文本框：拖动滑动条增大或减小文本的倾斜角度。

☑ 文本框：拖动滑动条增大或减小文本之间的距离。

☑ 复选框：选中此复选框，可沿着一条曲线放置文本，然后选择希望在其上放置文本的弧或圆，如图4.6.4所示。

☑ ：启用文本字符串的字符间距处理。这样可控制某些字符串之间的空格，改善文本字符串的外观。字符间距处理属于特定字体的特征。或者，可设置sketcher_default_font_kerning配置选项，以自动为创建的新文本字符串启用字符间距处理。

Step6.单击 按钮，完成文本创建。

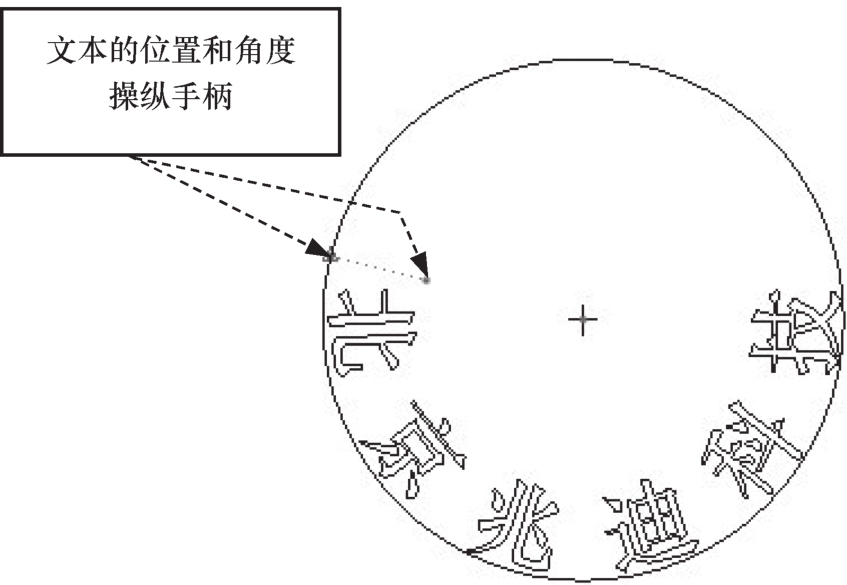

说明： 在绘图区中，可以拖曳图4.6.4所示的操纵手柄来调整文本的位置和角度。

4.6.20 偏移草图

偏移草图功能可以对现有的图元进行平行偏置，也可以提取已有的实体边在当前草图平面上的投影线进行偏置。下面介绍偏移草图的一般操作过程。

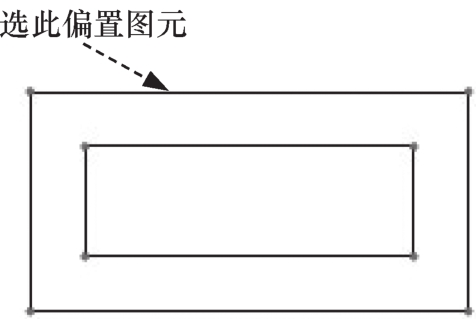

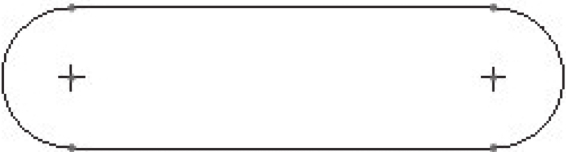

Step1.选择下拉菜单 命令（或单击 选项卡中的 按钮）。将工作目录设置至D:\Creo8.1\work\ch04.06，打开文件offset.sec，如图4.6.5所示。

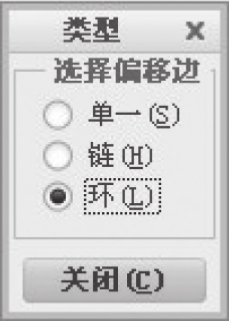

Step2.单击 区域中的 按钮，系统弹出图4.6.6所示的“类型”对话框，选中其中的 单选项，在图形区中选取图4.6.7所示的图元。

Step3.在系统 的提示下，输入偏距值0.5。

说明： 如果在文本框中输入负值，则朝反方向偏置曲线。

Step4.单击 按钮，完成草图的偏移，如图4.6.7所示。

4.6.21 加厚草图

加厚草图功能可以对现有的图元进行两侧平行偏置，如果加厚的对象是开放的曲线，还可以利用直线或圆弧封闭偏置曲线的两端。下面介绍加厚草图的一般操作过程。

Step1.单击 选项卡中的 按钮，将工作目录设置至D:\Creo8.1\work\ch04.06，打开文件thicken.sec。

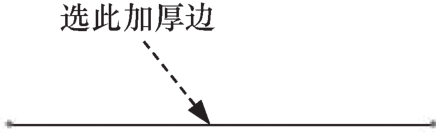

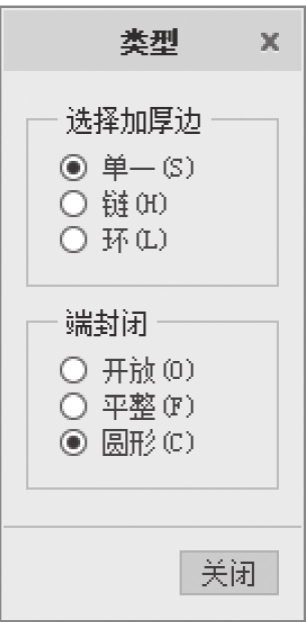

Step2.单击 区域中的 按钮，系统弹出图4.6.8所示的“类型”对话框，选中其中的 单选项，在图形区中选取图4.6.9所示的直线为加厚边。

Step3.在系统 的提示下，输入加厚值2，单击 按钮。

Step4.在系统 的提示下，输入偏距值0，单击 按钮，完成草图的加厚，如图4.6.10所示。

4.6.22 使用以前保存过的图形创建当前草图

利用前面介绍的基本绘图功能，用户可以从头绘制各种要求的截面；另外，还可以继承和使用以前在Creo软件或别的软件（如AutoCAD）中保存过的截面图形。

1.保存Creo草图的操作方法

选择草绘环境中的下拉菜单 命令（或单击 按钮）。

2.使用以前保存过的草图的操作方法

Step1.选择下拉菜单 命令，将工作目录设置至D:\Creo8.1\work\ch04.06。

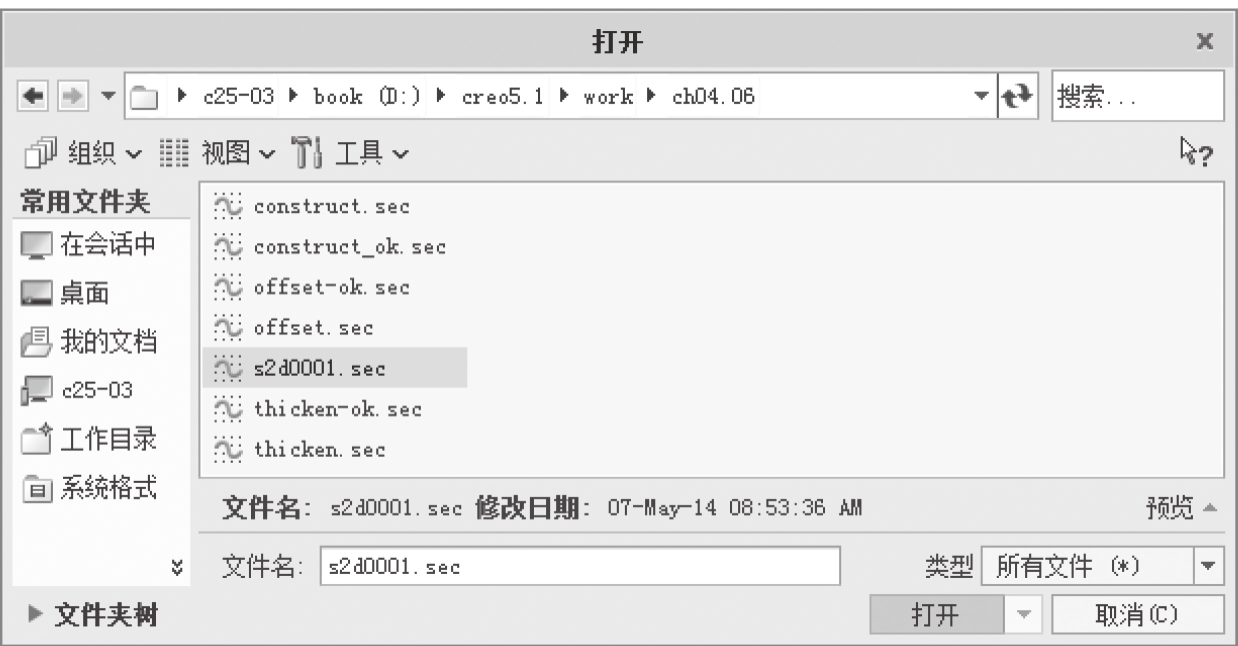

Step2.单击 选项卡 区域中的 按钮，此时系统弹出“打开”对话框，如图4.6.11所示。

Step3.单击“类型”下拉列表中的 按钮，从下拉列表中选择要打开文件的类型（Creo的模型截面草绘格式是.sec）。

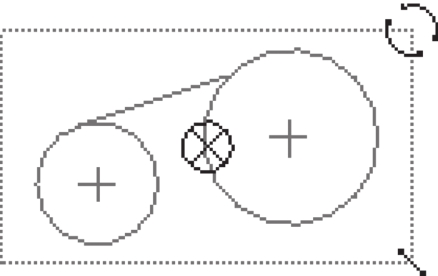

Step4.选取要打开的文件（s2d001.sec）并单击 按钮，在绘图区单击一点以确定草图放置的位置，该截面便显示在图形区中，同时系统弹出“导入截面”选项卡的图元操作图，如图4.6.12所示。

Step5.在“导入截面”选项卡的 文本框中输入旋转角度值0，在 文本框中输入缩放比例值1。

Step6.在“导入截面”选项卡中单击 按钮，系统关闭该选项卡并添加新几何图形。

4.6.23 选项板的使用

草绘器选项板相当于一个预定义形状的定制库，用户可以将选项板中所存储的草图轮廓方便地调用到当前的草绘图形中，也可以将自定义的轮廓草图保存到选项板中备用。

1.调用选项板中的草图轮廓

在正确安装Creo 8.0后，草绘器选项板中就已存储了一些常用的草图轮廓，下面以实例讲解调用选项板中草图轮廓的方法。

Step1.选择下拉菜单 命令（或单击“新建”按钮 ）。

Step2.系统弹出“新建”对话框，在该对话框中选中 单选项；在 后的文本框中接受系统默认的草图名称；单击 按钮，即进入草绘环境。

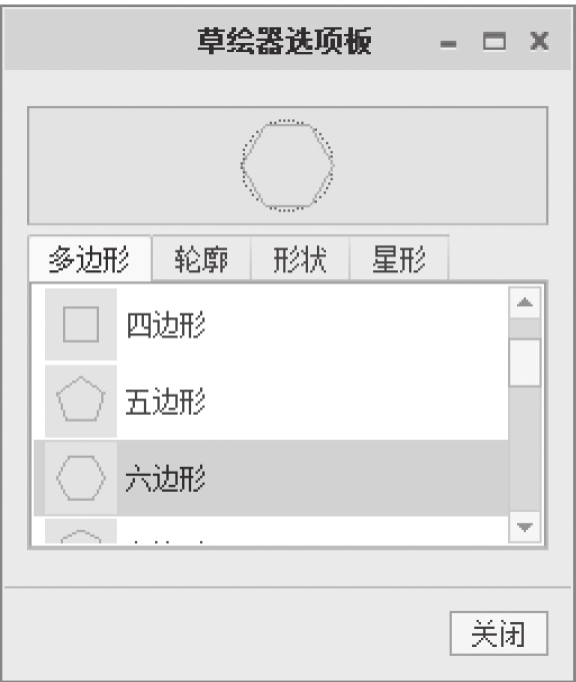

Step3.在 选项卡中单击“选项板”按钮 ，系统弹出图4.6.13所示的“草绘器选项板”对话框。

说明： 选项板中具有表示草图轮廓类别的四个选项卡： 、 、 、 。每个选项卡都具有唯一的名称，并且至少包括一种截面。

• ：包括常规多边形，如五边形、六边形等。

• ：包括常规的轮廓，如C形轮廓、I形轮廓等。

• ：包括其他的常见形状，如弧形跑道、十字形等。

• ：包括常规的星形形状，如五角星、六角星等。

Step4.选择选项卡。在“草绘器选项板”对话框中选取 选项卡（在列表框中出现与选定的选项卡中形状相应的缩略图和标签），在列表框中选取 选项，此时在预览区域中会出现与选定形状相应的截面。

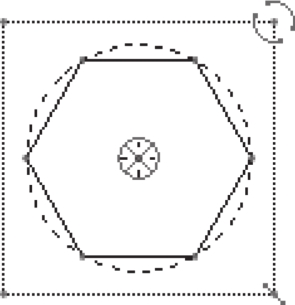

Step5.将选定的选项拖到图形区。选中 选项后，按住鼠标左键不放，把光标移到图形区中，然后松开鼠标，选定的图形就自动出现在图形区中，图形区中的图形如图4.6.14所示，此时系统弹出“导入截面”选项卡。

说明： 选中 选项后，双击 选项，把光标移到图形区中合适的位置，单击鼠标左键，选定的图形也会自动出现在图形区中。

Step6.在“导入截面”选项卡的 文本框中输入缩放比例值4.0。

注意： 输入的尺寸和约束被创建为强尺寸和约束。

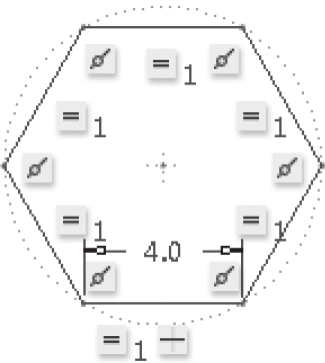

Step7.单击 按钮，完成图4.6.15所示的“六边形”的调用。

Step8.在“草绘器选项板”对话框中单击 按钮。

2.将草图轮廓存储到选项板中

当选项板中的草图轮廓不能满足绘图的需要时，用户可以把自定义的草图轮廓添加到选项板中。下面以范例讲解将自定义草图轮廓添加到选项板中的方法。

Step1.选择下拉菜单 命令（或单击 选项卡中的 按钮），将工作目录设置至Creo的安装目录\Program Files\PTC\Creo 8.0.0.0\Common Files\text\sketcher_palette\polygons。

Step2.单击“新建”按钮 。

Step3.系统弹出“新建”对话框；在该对话框中选中 单选项，在 后的文本框中输入草图名lozenge；单击 按钮，即进入草绘环境。

Step4.编辑轮廓草图，绘制图4.6.16所示的平行四边形。

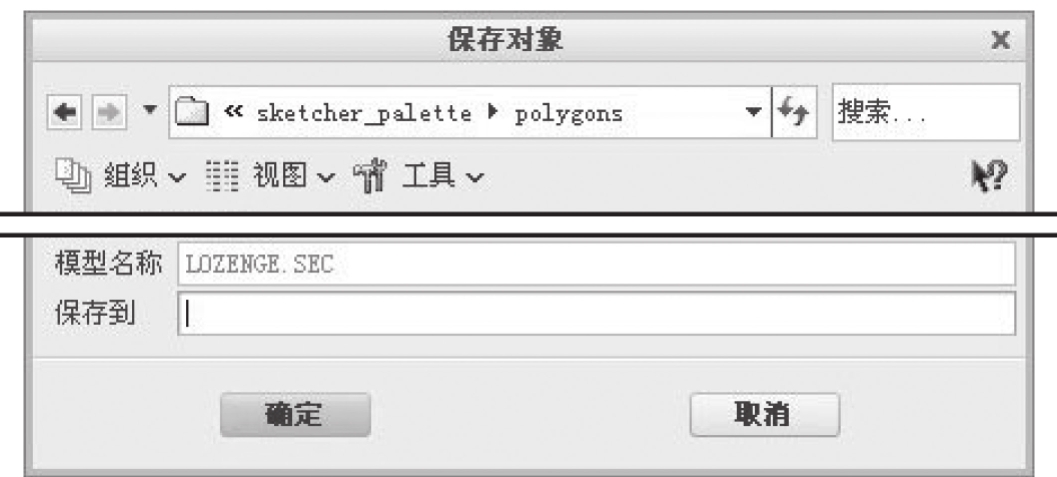

Step5.将轮廓草图保存至工作目录下，即选项板存储库中。选择草绘环境中的下拉菜单 命令，系统弹出图4.6.17所示的“保存对象”对话框，单击 按钮，完成草图的保存。

说明： 保存的轮廓草图文件必须是扩展名为.sec的文件。

Step6.将工作目录设置至D:\Creo-course，然后新建一个草图文件。

说明： 此时将工作目录设置至其他位置后，“选项板”选项卡就不会发生变化。

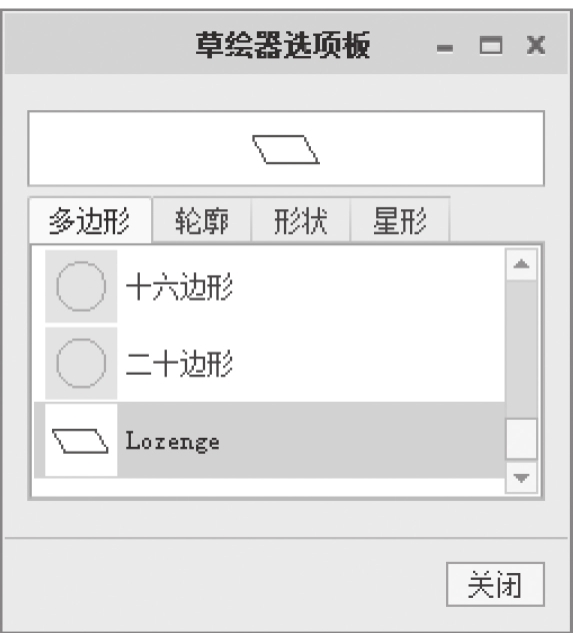

Step7.在选项板中查看保存后的轮廓。在 工具栏中单击“选项板”按钮 ，系统弹出图4.6.18所示的“草绘器选项板”对话框；在“草绘器选项板”中选取 选项卡，此时在列表框中就能找到图4.6.18所示的 选项。
