Illustrator CC 2019提供了标尺、参考线和网格等工具。这些工具可以帮助用户对所绘制和编辑的图形、图像精确定位，还可测量图形、图像的准确尺寸。

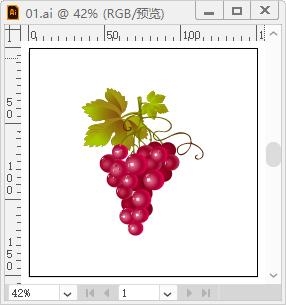

选择“视图>标尺>显示标尺”命令（组合键为Ctrl+R），显示出标尺，如图1-41所示。如果要将标尺隐藏，可以选择“视图>标尺>隐藏标尺”命令（组合键为Ctrl+R）。
图1-41

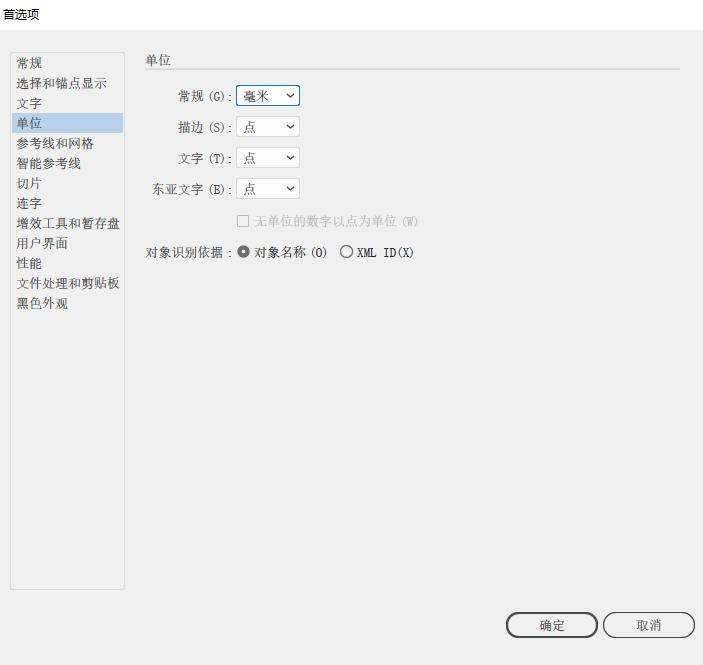

如果需要设置标尺的显示单位，选择“编辑>首选项>单位”命令，弹出“首选项”对话框，如图1-42所示，可以在“常规”选项的下拉列表中设置标尺的显示单位。
图1-42

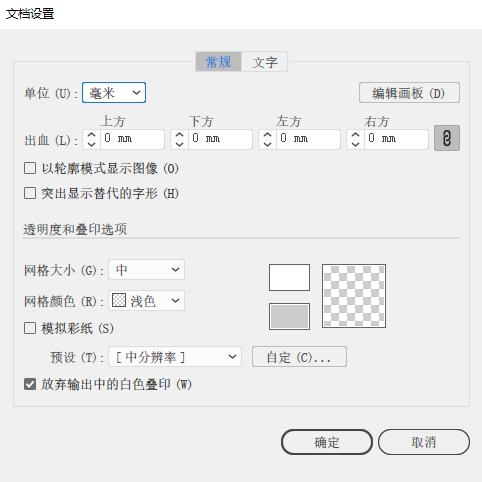

如果仅需要对当前文件设置标尺的显示单位，选择“文件>文档设置”命令，弹出“文档设置”对话框，如图1-43所示；可以在“单位”选项的下拉列表中设置标尺的显示单位。用这种方法设置的标尺单位对以后新建立的文件标尺单位不起作用。
在系统默认的状态下，标尺的坐标原点在工作页面的左下角，如果想要更改坐标原点的位置，单击并按住水平标尺与垂直标尺的交点，将其拖曳到页面中，释放鼠标，即可将坐标原点设置在此处。如果想要恢复标尺原点的默认位置，双击水平标尺与垂直标尺的交点即可。
图1-43
如果想要添加参考线，可以用鼠标在水平或垂直标尺上向页面中拖曳参考线，还可根据需要将图形或路径转换为参考线。
选中要转换的路径，如图1-44所示，选择“视图>参考线>建立参考线”命令（组合键为Ctrl+5），将选中的路径转换为参考线，如图1-45所示。选择“视图>参考线>释放参考线”命令（组合键为Alt+Ctrl+5），可以将选中的参考线转换为路径。
技巧
按住Shift键在标尺上双击，创建的参考线会自动与标尺上最接近的刻度对齐。
图1-44
图1-45
选择“视图>参考线>隐藏参考线”命令（组合键为Ctrl+；），可以将参考线隐藏。
选择“视图>参考线>锁定参考线”命令（组合键为Alt+Ctrl+；），可以将参考线锁定。
选择“视图>参考线>清除参考线”命令，可以清除参考线。
选择“视图>智能参考线”命令（组合键为Ctrl+U），可以显示智能参考线。当图形移动或旋转到一定角度时，智能参考线就会高亮显示并给出提示信息。
