2.1 绘制线段

在平面设计中，直线和弧线是经常使用的线型。使用“直线段”工具 和“弧形”工具 可以创建任意的直线和弧线，对其进行编辑和变形，可以得到更多复杂的图形对象。下面，将详细讲解这些工具的使用方法。

2.1.1 绘制直线

1.拖曳鼠标指针绘制直线

选择“直线段”工具 ，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出一条任意角度的斜线，效果如图2-1所示。

选择“直线段”工具 ，按住Shift键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出水平、垂直或45°角及其倍数的直线，效果如图2-2所示。

选择“直线段”工具 ，按住Alt键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出以鼠标单击点为中心的直线（由单击点向两边扩展）。

选择“直线段”工具 ，按住～键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出多条直线（系统自动设置），效果如图2-3所示。

2.精确绘制直线

选择“直线段”工具 ，在页面中需要的位置单击，或双击“直线段”工具 ，都将弹出“直线段工具选项”对话框，如图2-4所示。在对话框中，“长度”选项可以用来设置线段的长度，“角度”选项可以用来设置线段的倾斜度，勾选“线段填色”复选框可以填充直线组成的图形。设置完成后，单击“确定”按钮，得到图2-5所示的直线。

2.1.2 绘制弧线

1.拖曳鼠标指针绘制弧线

选择“弧形”工具 ，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出一段弧线，效果如图2-6所示。

选择“弧形”工具 ，按住Shift键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出在水平和垂直方向上长度相等的弧线，效果如图2-7所示。

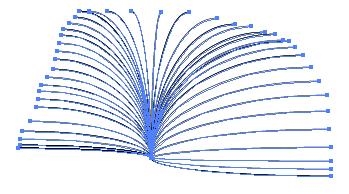

选择“弧形”工具 ，按住～键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出多条弧线，效果如图2-8所示。

2.精确绘制弧线

选择“弧形”工具 ，在页面中需要的位置单击，或双击“弧形”工具 ，都将弹出“弧线段工具选项”对话框，如图2-9所示。在对话框中，“X轴长度”选项可以用来设置弧线水平方向的长度，“Y轴长度”选项可以用来设置弧线垂直方向的长度，“类型”选项可以用来设置弧线类型，“基线轴”选项可以用来选择坐标轴，勾选“弧线填色”复选框可以填充弧线。设置完成后，单击“确定”按钮，得到图2-10所示的弧形。输入不同的数值，将会得到不同的弧形，效果如图2-11所示。

2.1.3 绘制螺旋线

1.拖曳鼠标指针绘制螺旋线

选择“螺旋线”工具 ，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出螺旋线，如图2-12所示。

选择“螺旋线”工具 ，按住Shift键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出螺旋线，绘制的螺旋线转动的角度将是强制角度（默认设置是45°）的整倍数。

选择“螺旋线”工具 ，按住～键，在页面中需要的位置单击并按住鼠标左键不放，拖曳鼠标指针到需要的位置，释放鼠标左键，绘制出多条螺旋线，效果如图2-13所示。

2.精确绘制螺旋线

选择“螺旋线”工具 ，在页面中需要的位置单击，弹出“螺旋线”对话框，如图2-14所示。在对话框中，“半径”选项可以用来设置螺旋线的半径，螺旋线的半径指的是从螺旋线的中心点到螺旋线终点之间的距离；“衰减”选项可以用来调整螺旋形内部线条之间的螺旋圈数；“段数”选项可以用来设置螺旋线的螺旋段数；“样式”选项可以用来设置螺旋线的旋转方向。设置完成后，单击“确定”按钮，得到图2-15所示的螺旋线。
