3.4 HSSTLP设计说明

Logos2系列FPGA内置了高速串行收发器模块(HSSTLP),在该系列FPGA内部,每个HSSTLP都支持1~4个全双工收发通道(Lane)。

3.4.1 HSSTLP的引脚说明

以封装形式为FBG676的PG2L100H为例,HSSTLP的引脚具体用法如表3-6所示。

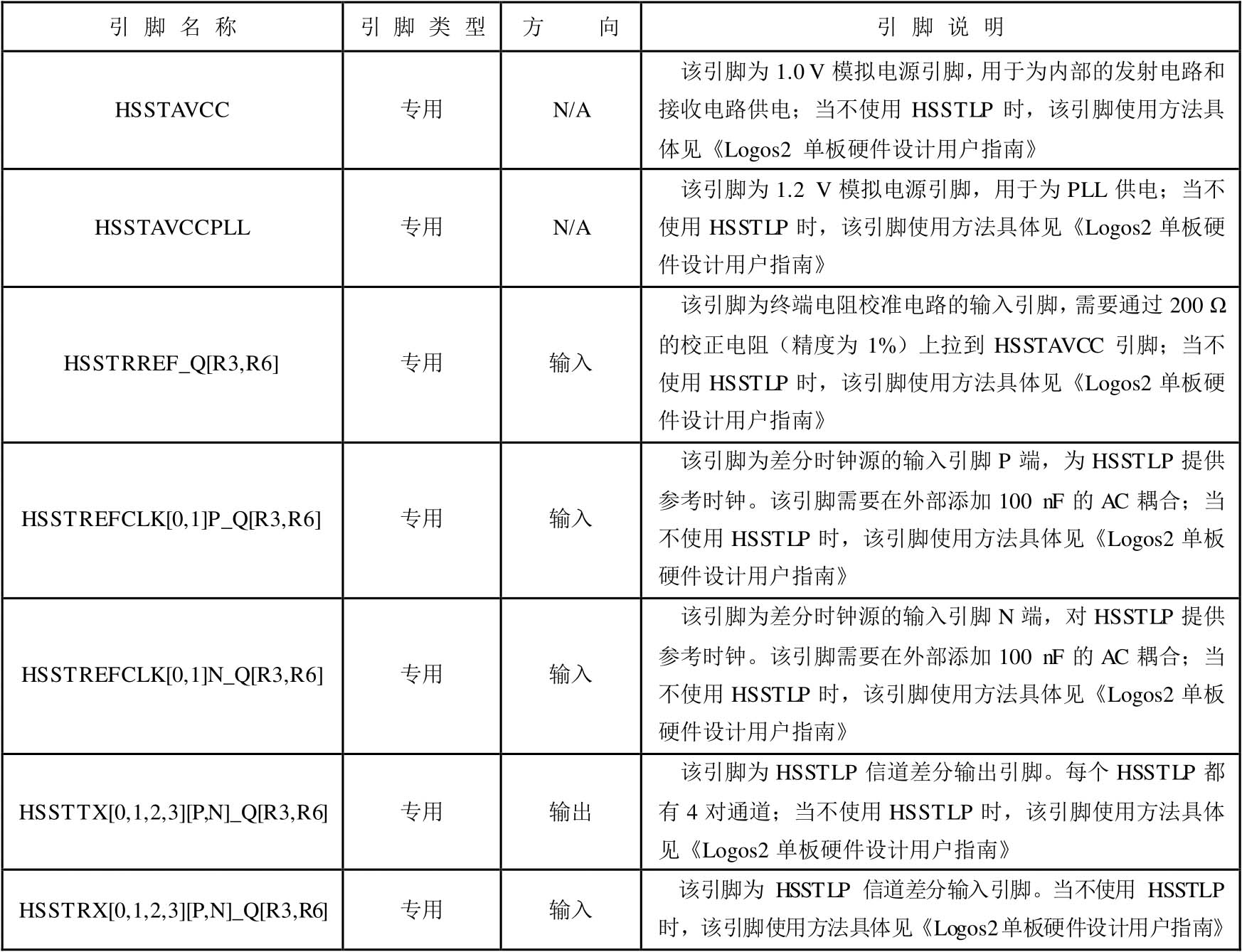

表3-6 PG2L100H的HSSTLP的引脚具体用法

3.4.2 HSSTLP的硬核推荐工作电压

HSSTLP的两路电源应满足表3-7所示的硬核推荐工作电压。

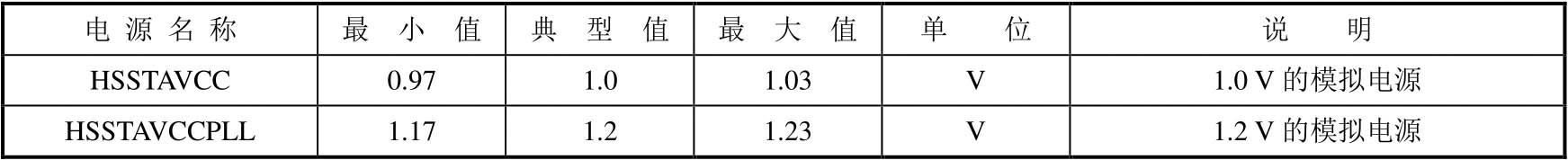

表3-7 HSSTLP的硬核推荐工作电压

3.4.3 HSSTLP电源滤波电容要求

以PG2L100H为例,HSSTLP电源滤波电容要求如表3-8所示。

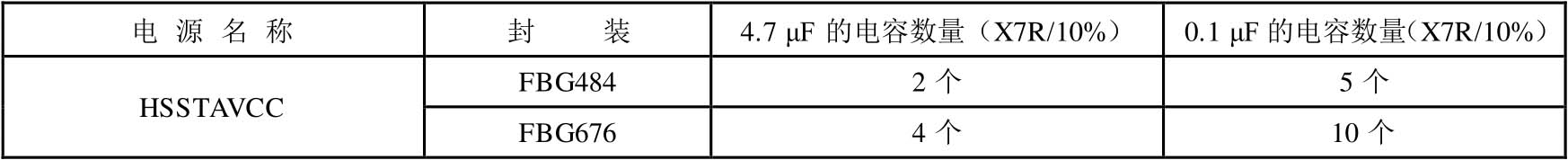

表3-8 HSSTLP电源滤波电容要求

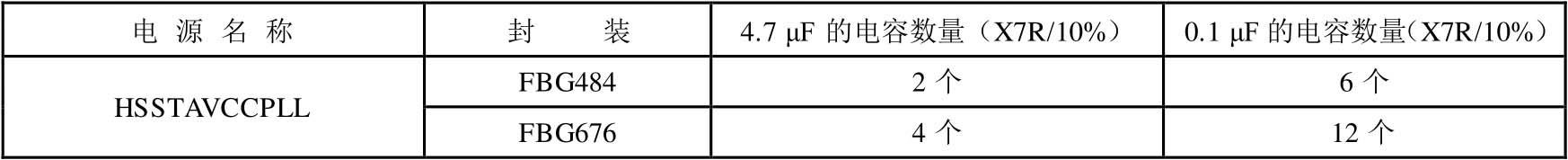

续表

注:用户可根据实际情况适当调整电容数量,但必须满足电源纹波的要求。

3.4.4 HSSTLP设计的其他要求

(1)HSSTAVCC与HSSTAVCCPLL的纹波要求小于10 mV。

(2)HSSTAVCC与HSSTAVCCPLL无上电顺序要求,推荐同时上电。

(3)HSSTLP需要在外部进行AC耦合。

(4)PCIe ×1可以放在任意通道(Lane)上,PCIe ×2必须放在Lane0和Lane1或Lane2和Lane3上。详细的PCIe的HSSTLP通道选择请参考《PCI Express IP用户指南》。

(5)在不使用HSSTLP时,HSSTLP的具体使用方法请参考《Logos2系列单板硬件设计用户指南》。

(6)建议分开设计不同的HSSTLP电源。 c5pJ81MqfoCVufY6KPdTtfyShljdoBu4ZKtIzzMmIXBojfSY7hkNEDnxqBhZvSZd
