Logos2系列FPGA中的每个Bank都有两对GMCLK和两对GSCLK供用户使用。表3-5详细介绍了Logos2系列FPGA时钟引脚的具体用法。

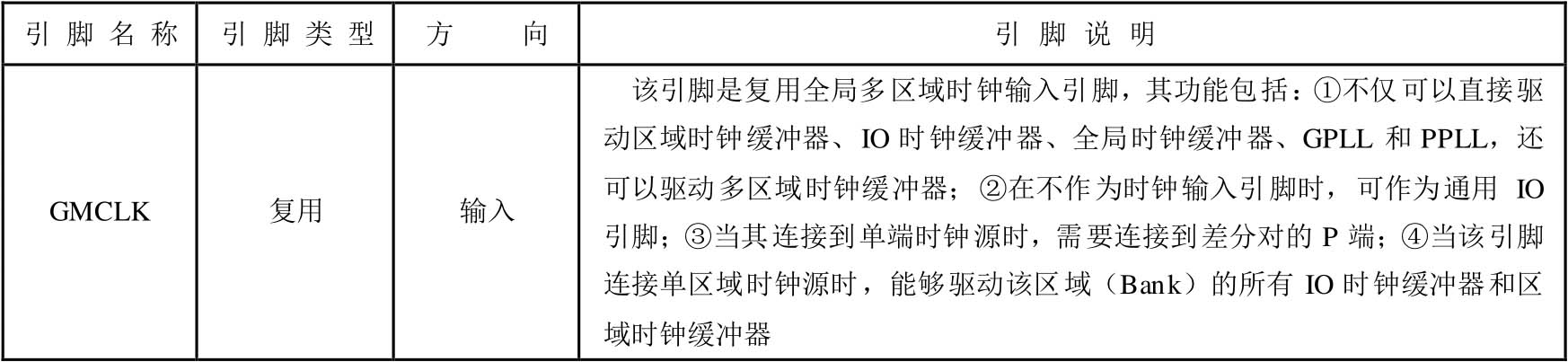

表3-5 Logos2系列FPGA时钟引脚的具体用法

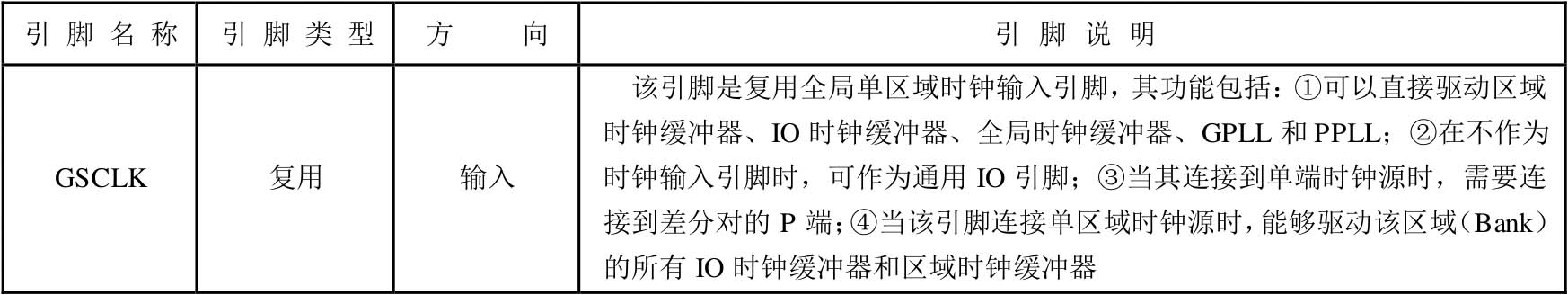

续表
注:输入时钟信号需要连接到上述引脚。
(1)时钟输出引脚不要连接Bank中的两个SIO引脚。当差分对中的一个引脚作为时钟输出引脚时,建议差分对中的另一个引脚不要作为敏感信号(如高速信号、单端时钟信号和强干扰信号等)的输入引脚,避免互相干扰。
(2)时钟源的供电电源纹波应尽量小,可采用磁珠和电容组合滤波。
(3)建议在单端时钟源的源端串联33 Ω的匹配电阻。
(4)当差分时钟源的发送端电平和FPGA接收电平不一致时,发送端时钟信号须经过100 nF的AC耦合电容隔直,利用直流偏置电路将时钟信号的电平调整成与FPGA接收的电平一致,同时设计100 Ω的终端匹配电阻,匹配电阻应靠近FPGA。
(5)时钟信号的PCB走线参考平面要完整且远离其他干扰信号和板边,建议采用立体包地处理。
