3.1　电源设计说明

Logos2系列FPGA的电源应满足Logos2系列FPGA的供电要求，详细描述可参考《Logos2系列单板硬件设计用户指南》。

3.1.1　器件推荐工作电压

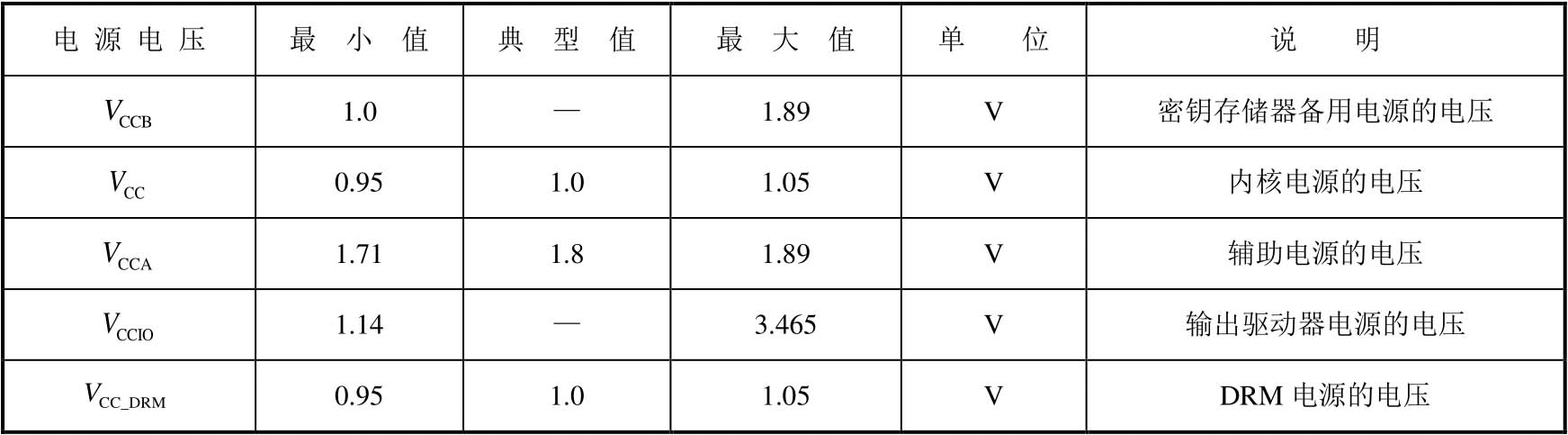

表3-1介绍了Logos2系列FPGA的电源的工作条件，HSSTLP（Logos2系列FPGA内置的高速串行收发器）的电源工作条件详见3.4节。

3.1.2　上、下电顺序要求

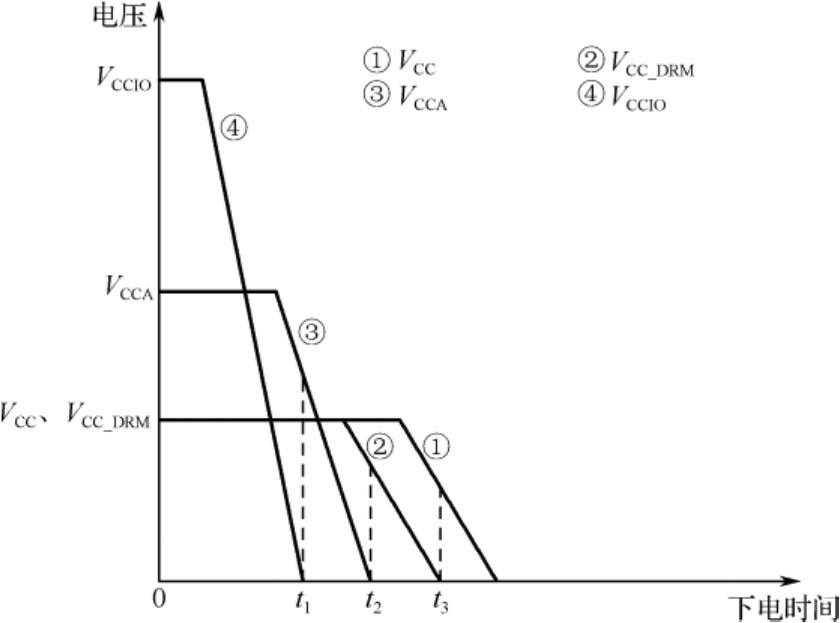

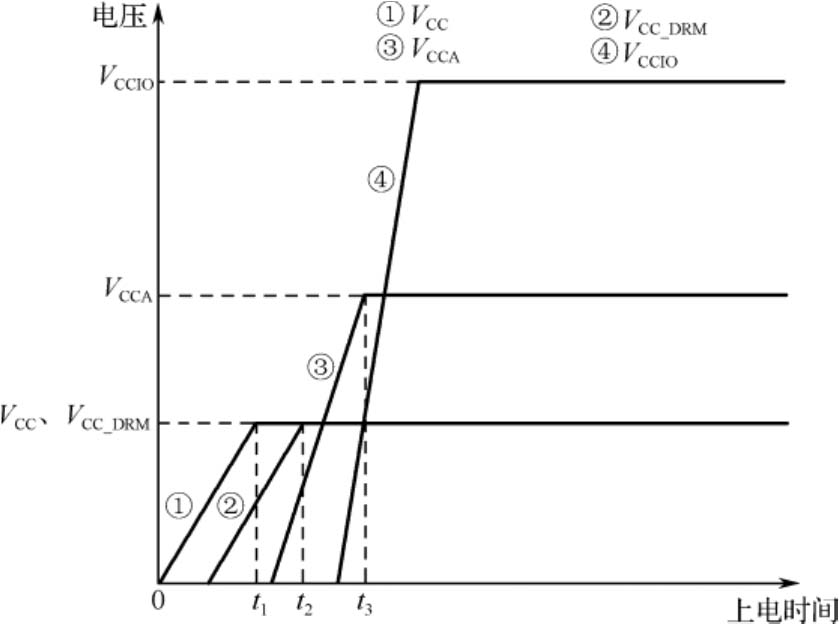

在Logos2系列FPGA的上、下电过程中， V _CCIO − V _CCA >2V 的时间必须小于100 ms。推荐的上电顺序为 V _CC → V _{CC_DRM} → V _CCA → V _CCIO ，如图3-1所示，各电源的电压在到达典型值前应满足 V _CC > V _{CC_DRM} > V _CCA > V _CCIO 。推荐的下电顺序与上电顺序正好相反，如图3-2所示，各电源电压在到达零值前应满足 V _CCIO ≤ V _CCA ≤ V _{CC_DRM} ≤ V _CC 。

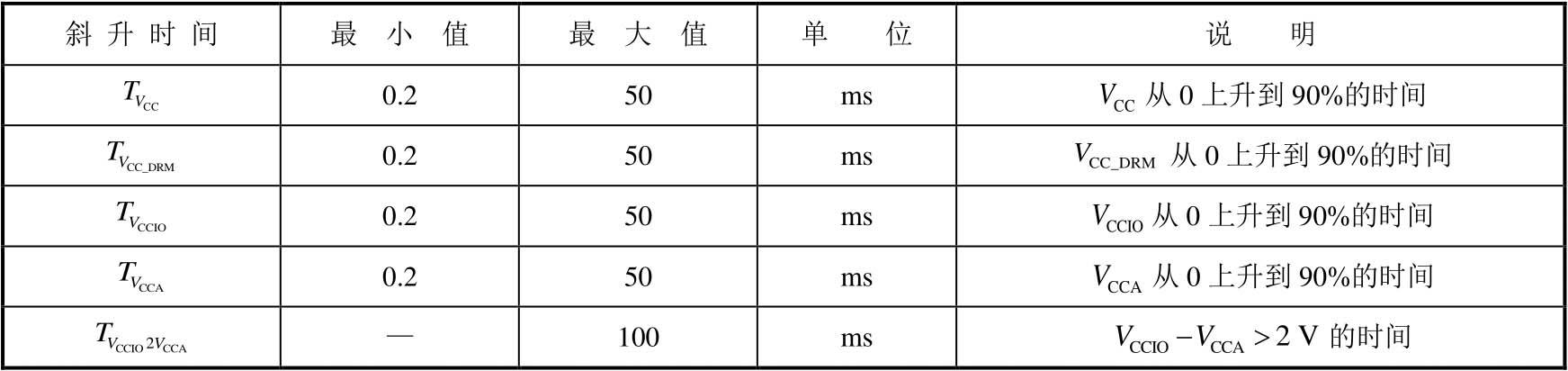

Logos2系列FPGA的电源上电斜升时间如表3-2所示。

3.1.3　电容参数要求

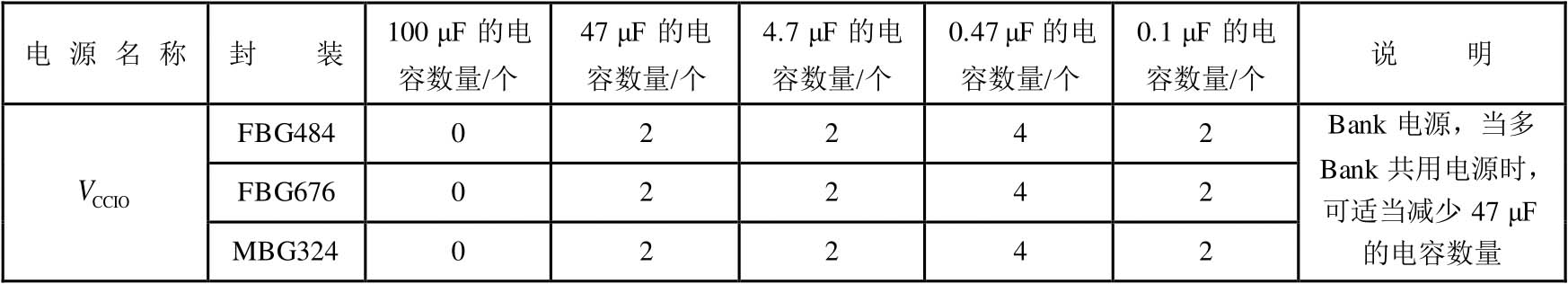

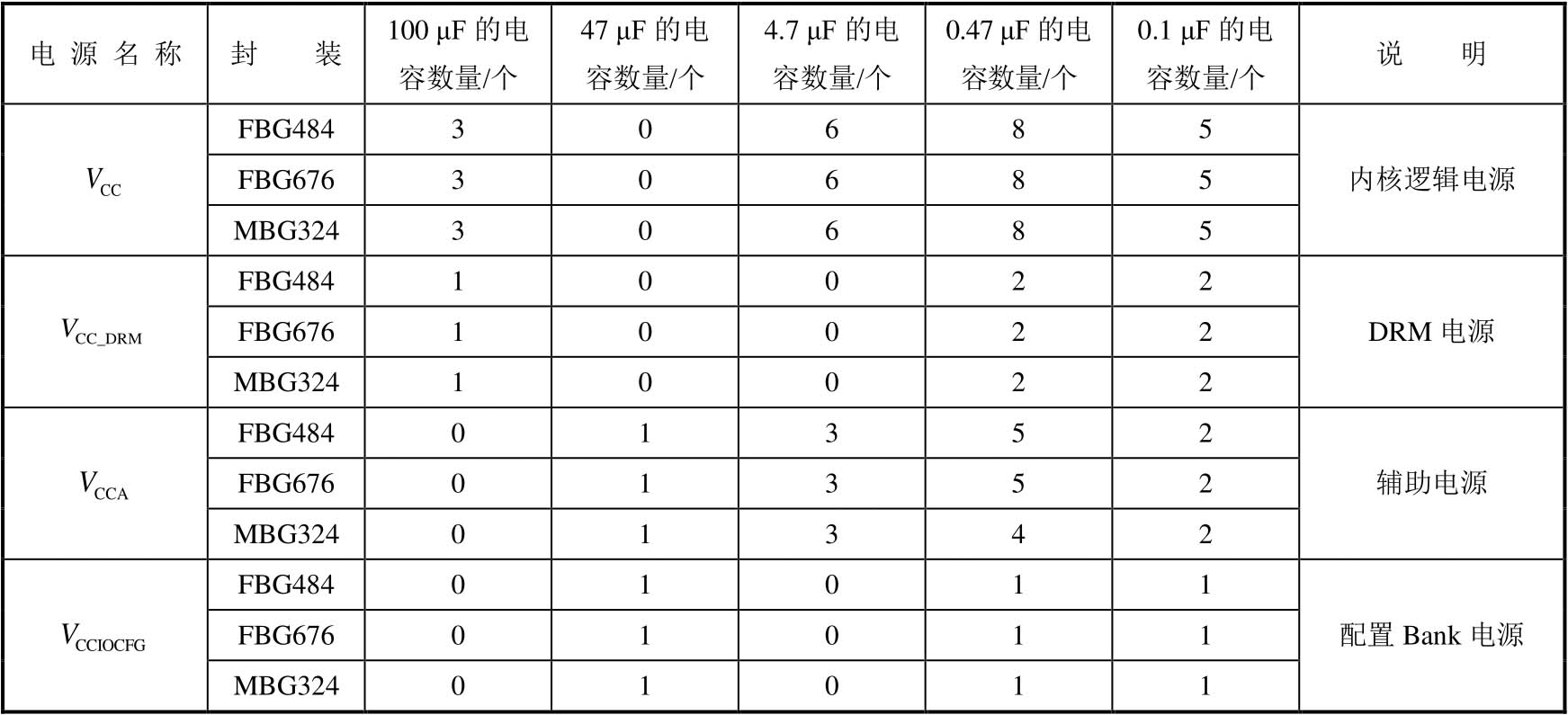

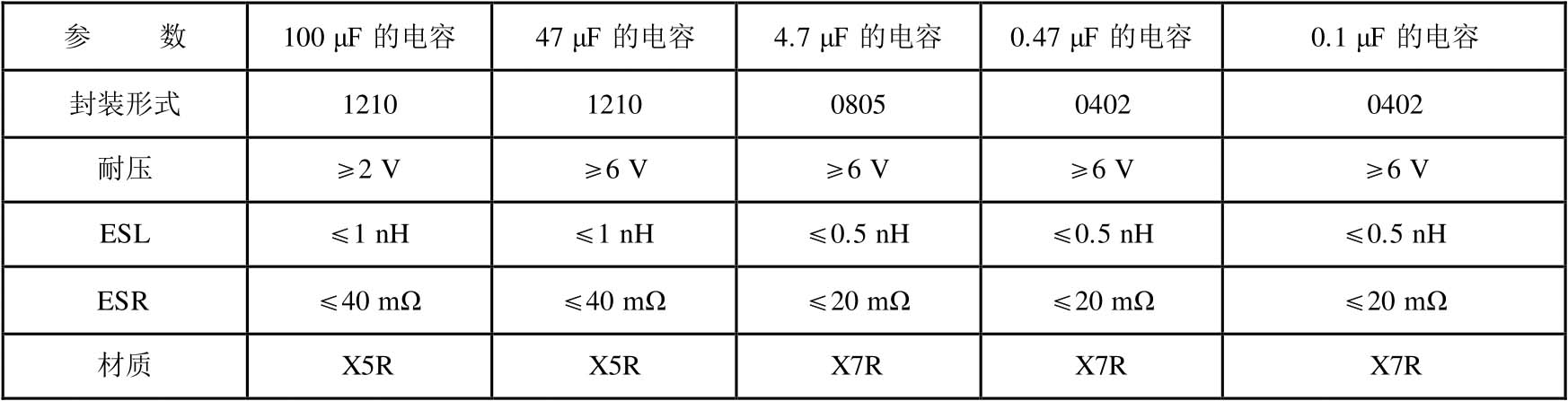

不同型号FPGA的电源对电容要求的数量和参数是不同的，以PG2L100H为例，该FPGA各电源所需的电容数量如表3-3所示，电容的参数如表3-4所示。HSSTLP的电源对电容的需求详见3.4节。

3.1.4　电源设计的其他要求

（1）电源的选型必须满足产品的功耗和FPGA的纹波要求。

（2）滤波电容靠近电源引脚放置，扇出走线应尽量短且粗。

（3）电源平面的叠层设计合理，建议电源平面与接地（GND）平面相邻。

（4）根据实际的负载功耗，设计电源铜皮的宽度和厚度，保证电源的目标阻抗符合设计要求。

（5）电源和接地的过孔数量和孔径要设计合理，保证过孔通流能力和可制造设计。 c5pJ81MqfoCVufY6KPdTtfyShljdoBu4ZKtIzzMmIXBojfSY7hkNEDnxqBhZvSZd
