2.1 紫光同创FPGA产品系列

紫光同创成立于2013年,注册资本5亿元,总投资超过40亿元,总部设在深圳。目前紫光同创拥有Kosmo Family SoPC、Titan Family高性能FPGA、Logos Family高性价比FPGA、Compa Family低功耗CPLD,以及规划中的Visto Family高端FPGA等高中低端全系列产品,量产的产品型号超过100种,产品覆盖通信、工业控制、图像视频、消费电子等应用领域。

(1)Kosmo2系列FPGA。Kosmo2系列FPGA(见图2-1)采用先进成熟的工艺、多核异构架构SOPC,集成了ARM Cortex-A53、DSP、丰富的片上RAM和多种常用的高低速外设接口等。Kosmo2系列FPGA的集成度高、设计灵活、性价比高、功耗低,可同时支持多路硬核MIPI、硬核SREDES、硬核PCIe Gen3,广泛适用于通信、图像视频处理、工业控制、测试测量等领域。

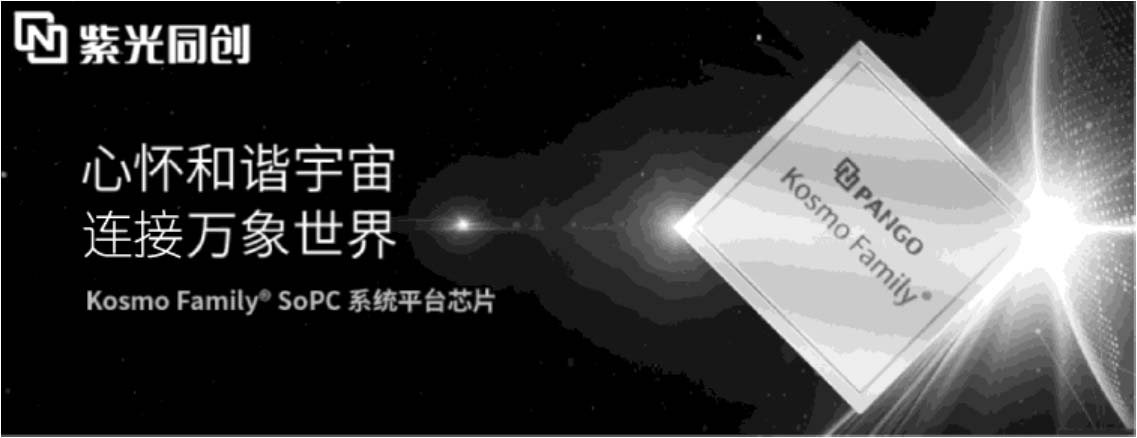

图2-1 Kosmo2系列FPGA

Kosmo2系列FPGA产品特性如下:

FPGA侧的PA(可编程阵列)资源包括:高达350000个逻辑单元(Logic Cell);SERDES的速率达到12.5 Gbps;支持DDR4,速率为1866 Mbps;支持硬核PCIe Gen3×8、多路硬核MIPI(2.5 Gbps/lane)、硬核ADC;支持RAM软错误检测与纠错功能。

SoC侧的PU(处理器单元)资源包括:双核64 bit的ARM Cortex-A53(最大1GHz),支持NEON、FPU;支持LPDDR4、DDR4、LPDDR3、DDR3、OCM、eMMC等;支持SD、SDIO、USB2.0(OTG)、Ethernet、UART、I2C、SPI等;支持RSA、SHA、AES、SM4等加密算法。

(2)Titan2系列FPGA。Titan2系列FPGA(见图2-2)采用先进成熟的工艺,支持SREDES高速接口、PCIe Gen3、DDR3/4等高性能模块和外设接口,为客户提供了高性能的可编程解决方案,广泛应用于通信、图像视频处理、数据分析、网络安全、仪器仪表等行业。

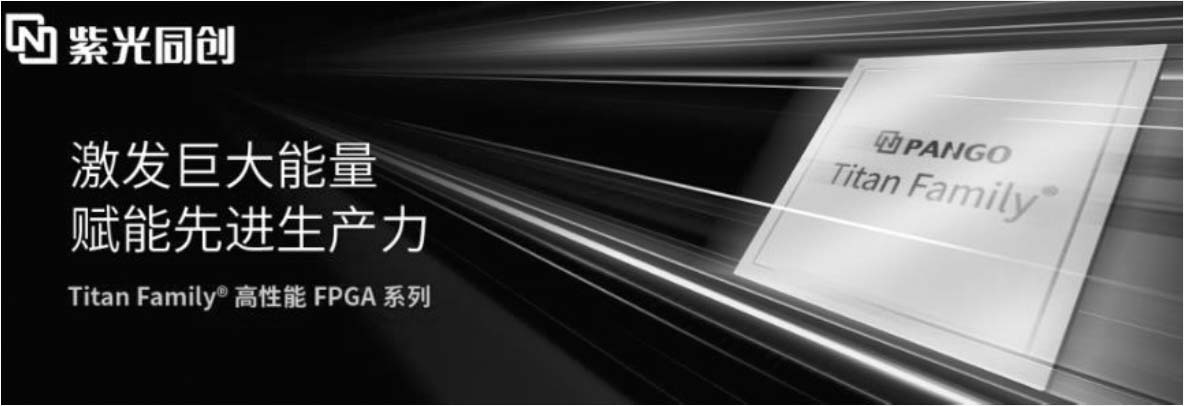

图2-2 Titan2系列FPGA

Titan2系列FPGA产品特性如下:

高达390000个逻辑单元;

SREDES接口的速率达到12.5 Gbps;

高带宽,DDR4支持1866 Mbps的速率;

支持RAM软错误检测与纠错功能;

支持PCIe Gen3×8;

支持多种高速接口,如LVDS、MIPI等,LVDS的最高速率达到1.4 Gbps;

集成12 bit分辨率、1 MSPS的硬核ADC;

支持256 bit的AES加密。

(3)Logos2系列FPGA。Logos2系列FPGA(见图2-3)采用先进成熟的工艺,提供丰富的片上资源和高性能接口,支持高速SREDES、PCIe Gen2、DDR3等特性,相对于前一代性能提升50%,功耗降低40%,适用于大批量、低功耗、高性能的应用需求,在通信、视频图像处理、工业控制、医疗、消费电子等领域应用广泛。

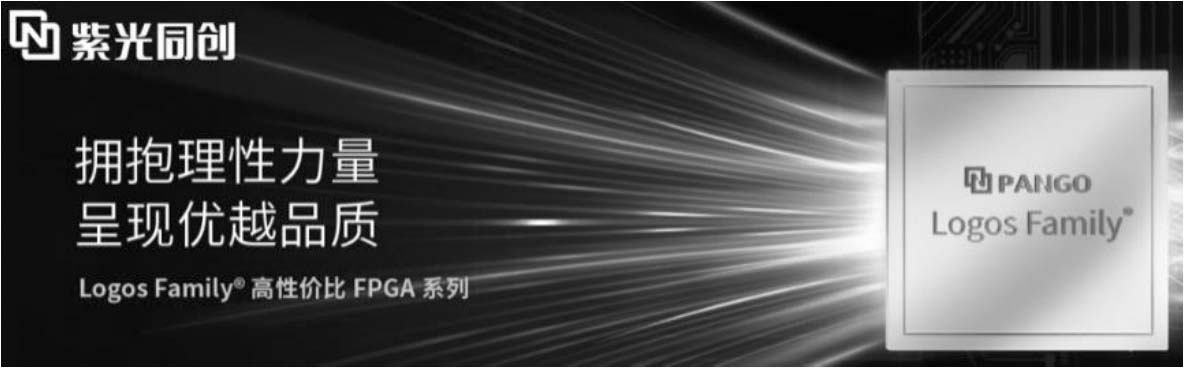

图2-3 Logos2系列FPGA

Logos2系列FPGA产品特性如下:

具有25000~200000个逻辑单元;

具有灵活可编程的可配置逻辑模块(Configurable Logic Module,CLM),每个CLM包含4个LUT6和8个寄存器;

SREDES接口的速率达到6.6 Gbps;

支持PCIe Gen2×4;

DDR3的最高速率为1066 Mbps;

支持RAM软错误检测与纠错功能;

灵活的接口,LVDS接口的最高速率为1.25 Gbps;

集成12 bit分辨率、1 MSPS的硬核ADC;

支持256 bit的AES加密。

(4)Logos系列FPGA。Logos系列FPGA采用先进成熟的工艺和全新LUT5结构,集成了RAM、DSP、ADC、SREDES、DDR3等丰富的片上资源和外设接口,具备低功耗、低成本等优点和丰富的功能,为客户提供了高性价比的解决方案,广泛应用于工业控制、通信、消费电子等领域,是客户大批量、成本敏感型项目的理想选择。

Logos系列FPGA产品特性如下:

具有12000~100000个逻辑单元;

具有灵活可编程的CLM,每个CLM包含4个LUT5和6个寄存器;

支持RAM软错误检测与纠错功能;

DDR3的最高速率为800 Mbps;

支持多种标准接口,如LVDS、MIPI接口,LVDS接口的最高速率为800 Mbps;

SREDES接口的最高速率为6.375 Gbps;

集成硬核ADC;

支持256 bit的AES加密。

(5)Compa系列FPGA。Compa系列FPGA(见图2-4)采用成熟的eFlash工艺和自主知识产权的体系结构,可满足低功耗、低成本、小尺寸的应用要求,适用于系统配置、接口扩展和桥接、板级电源管理、上电时序管理、传感器融合等应用场景,广泛应用于通信、消费电子、无人机、工业控制等领域。

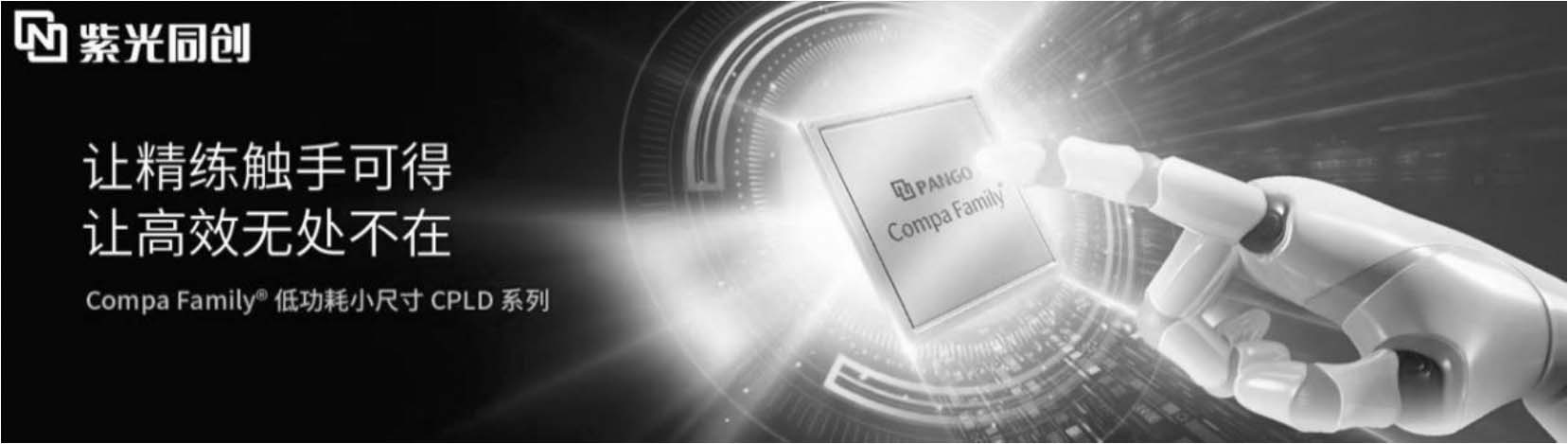

图2-4 Compa系列FPGA

Compa系列FPGA产品特性如下:

采用成熟的eFlash工艺;

具有1000~10000个LUT4,支持3.3 V、2.5 V的内核或1.2 V的低电压内核;

支持MIPI、LVDS、I2C、SPI、OSC、RAM、PLL等接口;

支持RAM软错误检测与纠错功能;

支持Dual Boot功能,无须外挂Flash;

支持后台更新、禁止回读等功能,安全性高;

用户IO接口高达384个;

尺寸小至2.5 mm×2.5 mm。 mPP/0CTLnpkgaYPBkYlidh4i0lvuDOqtY8Mex54gtf8dIOYHQ4KqBUwuQFVgXCeM
