任务五
基尔霍夫定律的验证实验

任务导学

基尔霍夫定律的内涵是什么?

任务说明

应用可调直流稳压电源、直流数字电压表、直流数字电流表、实验电路板等,按规范正确使用电流插头、插座测量各支路电流,验证基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL),写出实验过程中的注意事项,简述实验结论。

任务实施

一、实验内容与步骤

1)实验电路如图1-46所示,在图中标出电路中必要的电流、元器件的端电压的参考方向, U S1 用0~+30V的可调电压输出端,并将输出电压调到+6V(以直流数字电压表读数为准), U S2 用恒压源中的+12V输出端。

2)将电流插头的红色接线端插入数字毫安表的红色(正)接线端,电流插头的黑色接线端插入数字毫安表的黑色(负)接线端。

3)根据第1步所标的电参数,计算出待测的电流 I 1 I 2 I 3 和各电阻的端电压 U R1 U R2 U R3 U R4 U R5 ,并记录在表1-15、表1-16中,以便实验测量时可以正确的选定电流表和电压表的量程。

4)将电流插头分别插入三条支路的三个电流插座中,读出各电流值。按规定:在节点A,电流表读数为“+”表示电流流出节点,读数为“-”,表示电流流入该节点,然后根据所标电流的参考方向,确定支路电流的正、负号,并记录至表1-15中。

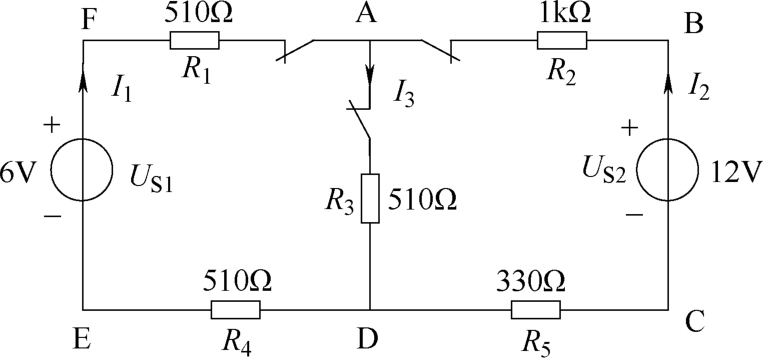

图1-46 基尔霍夫定律验证电路图

表1-15 电路中各支路的电流

5)用直流数字电压表分别测量两个电压源 U S1 U S2 和各电阻元件( R 1 R 2 R 3 R 4 R 5 )上的端电压 U R1 U R2 U R3 U R4 U R5 ,将数据记录表1-16中,测量时电压表的红(正)接线端应插入被测电压参考方向的高点位(正)端,黑(负)接线端应插入被测电压参考方向的低点位(负)端。

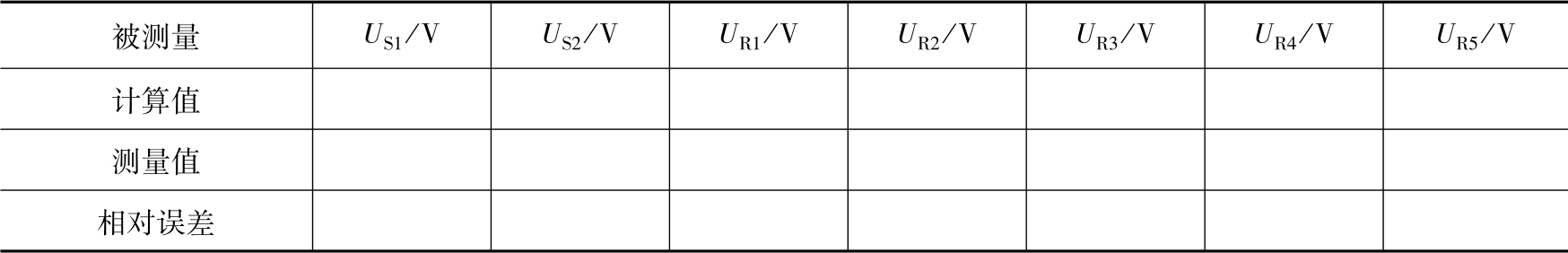

表1-16 电路中各元器件的端电压

二、实验注意事项

1)所有需要测量的电压值,均以电压表测量的读数为准,不以电源的指示值为准。

2)防止稳压电源两端碰线短路。

三、分析实验中产生误差的原因

______________________________

四、实验结论与思考

1)从实验数据的总结分析中得出基尔霍夫定律的正确性,请用数据和公式说明结论的正确性。

______________________________

2)图1-46中A、D两个节点的电流方程是否相同?为什么?

______________________________

3)图1-46可以列几个电压方程,它们与绕行方向是否有关系?

______________________________ CqDJqmAr/7L9hVaWaf9HUry/HNZdt1LCxKuJnLCIs4bkvgHKyHqLM74opoHyZcqt
