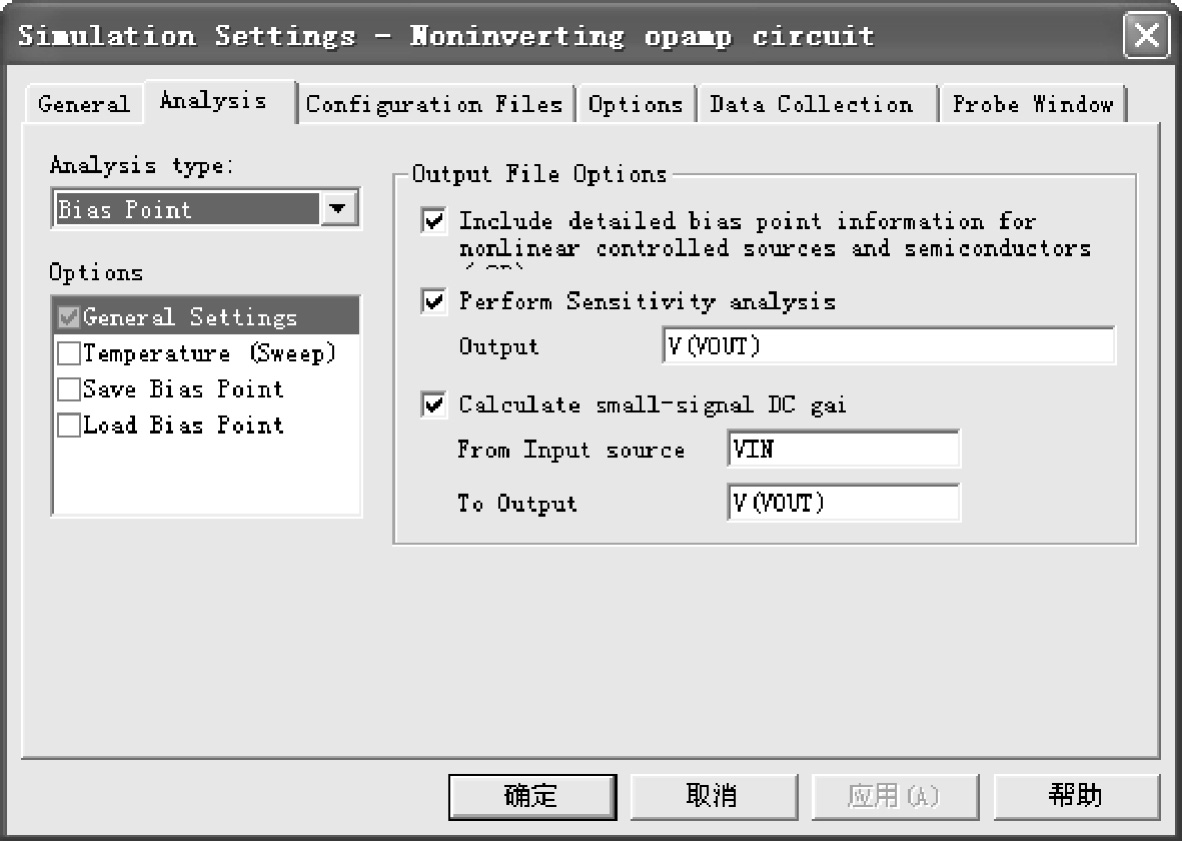

利用偏置点仿真分析计算小信号电压增益、输入阻抗、输出阻抗和每个元器件相对输出信号的灵敏度，仿真设置如图1.2所示。
偏置点仿真分析结果如下。
（1）小信号特性
电压增益：V（VOUT）/V_VIN=2.000E+00
输入阻抗：INPUT RESISTANCE AT V_VIN=9.967E+11
输出阻抗：OUTPUT RESISTANCE AT V（VOUT）=2.631E-03
图1.2 偏置点仿真设置

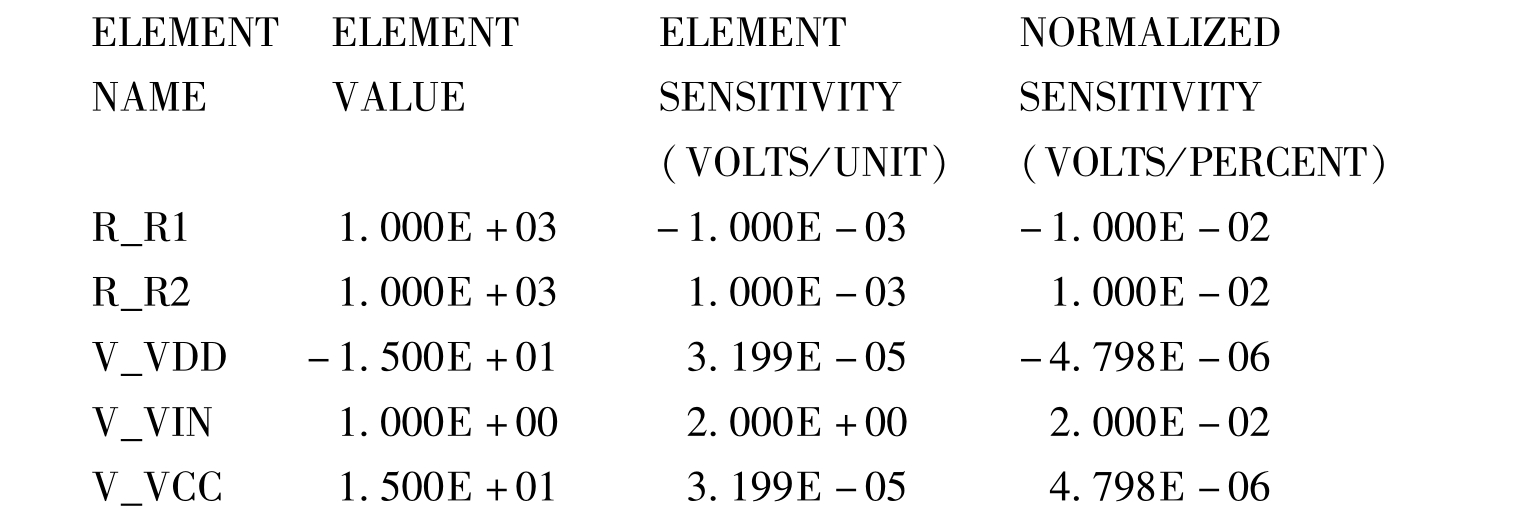

（2） V （ V OUT ）直流灵敏度
通过仿真分析结果可得：同相放大电路电压增益为2；输入阻抗为9.967×10 11 Ω；输出阻抗为2.631×10 -3 Ω；电阻 R 1 和 R 2 对输出电压最敏感，相对灵敏度分别为-1%和1%。
