对电路进行瞬态仿真分析,将共模信号 V C 幅值设置为0,仿真设置如图1.71所示,仿真时间为2ms,最大步长为5μs,仿真结果如图1.72所示。

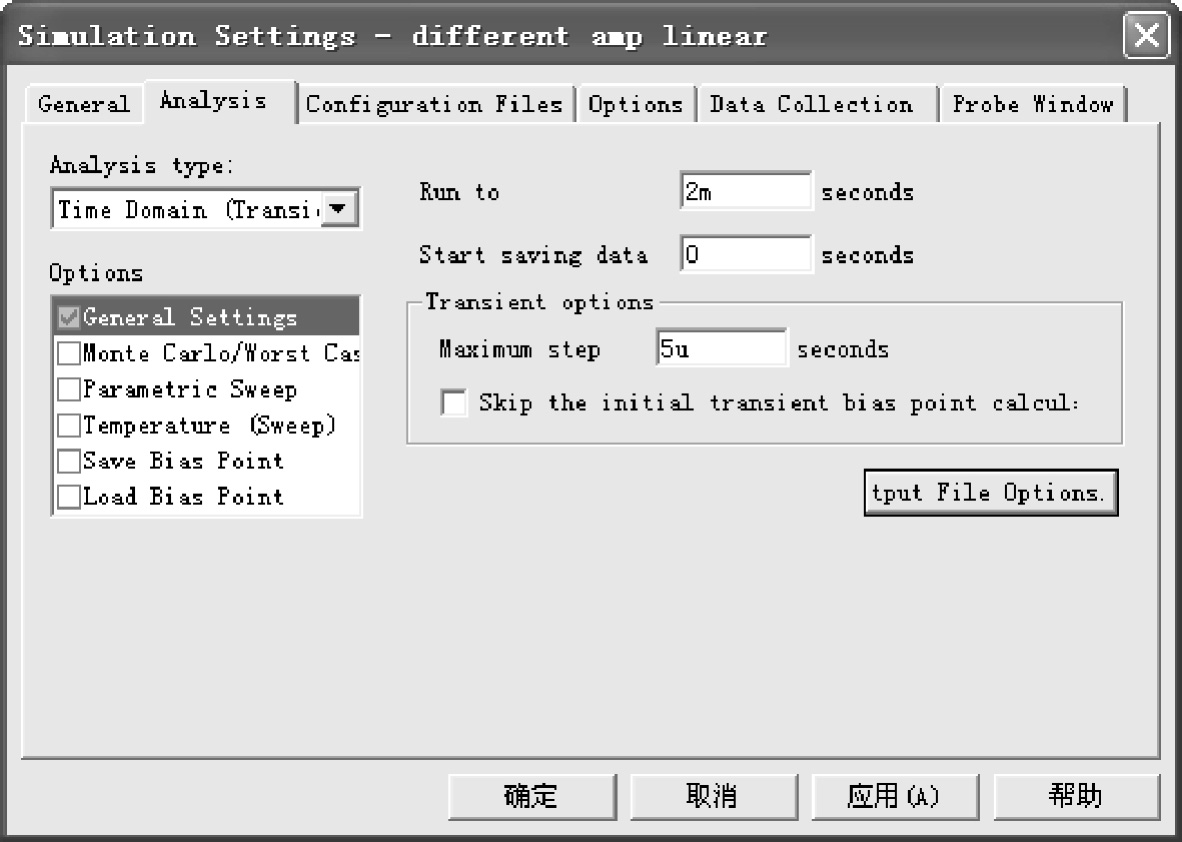

图1.71 瞬态仿真设置

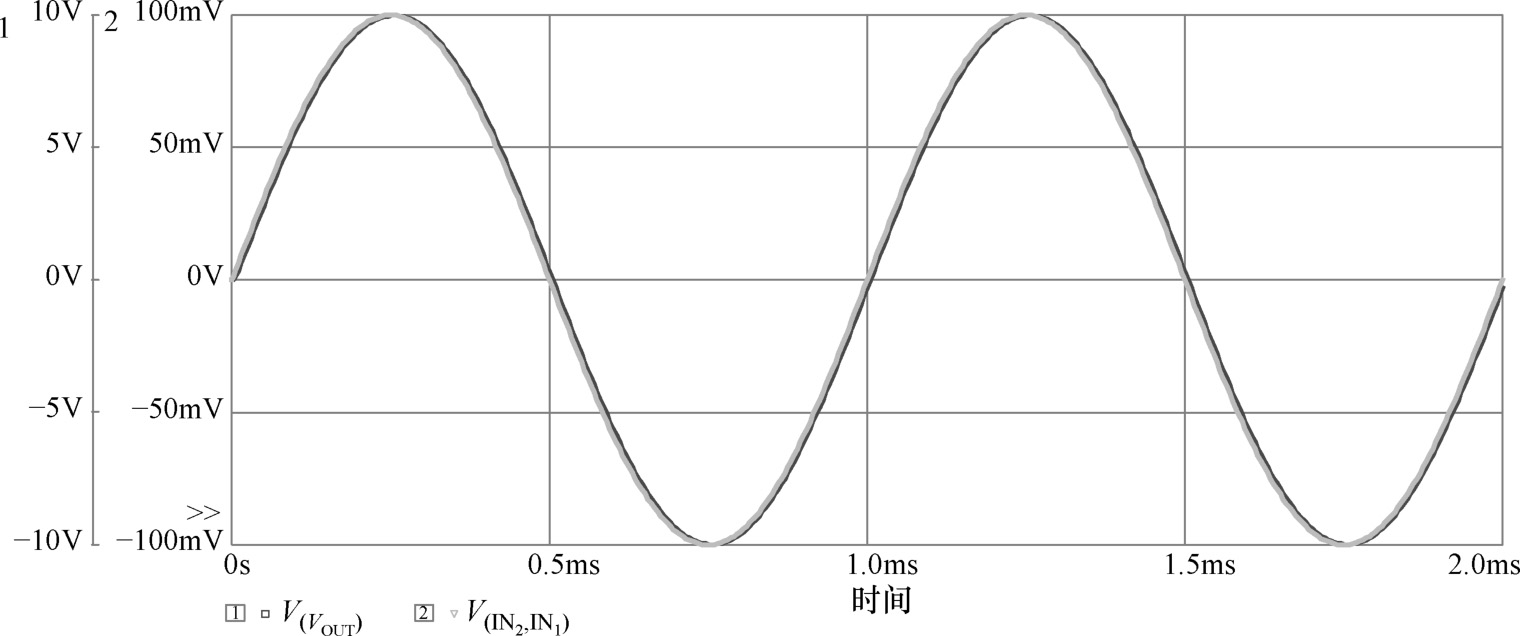

图1.72 输入和输出电压波形
图1.72为瞬态仿真波形,
为等效输入电压波形,
为输出电压波形。
当
时,输出电压:
即输入信号放大100倍。从图1.72可得,当输入信号为0.1V峰值时,输出电压峰值约为10V,差分电路实现100倍放大功能,计算与仿真一致。
对电路进行瞬态仿真分析,将差模信号
V
D
幅值设置为0,共模信号
V
C
设置为1V,仿真设置如图1.71所示,瞬态仿真结果如图1.73所示,
为输出电压波形,当
时,表示差分放大电路匹配,共模放大倍数近似为0,当共模输入信号为峰值1V,电路放大倍数为100倍时,输出电压峰峰值约为5mV,该电路能够对共模信号实现抑制。

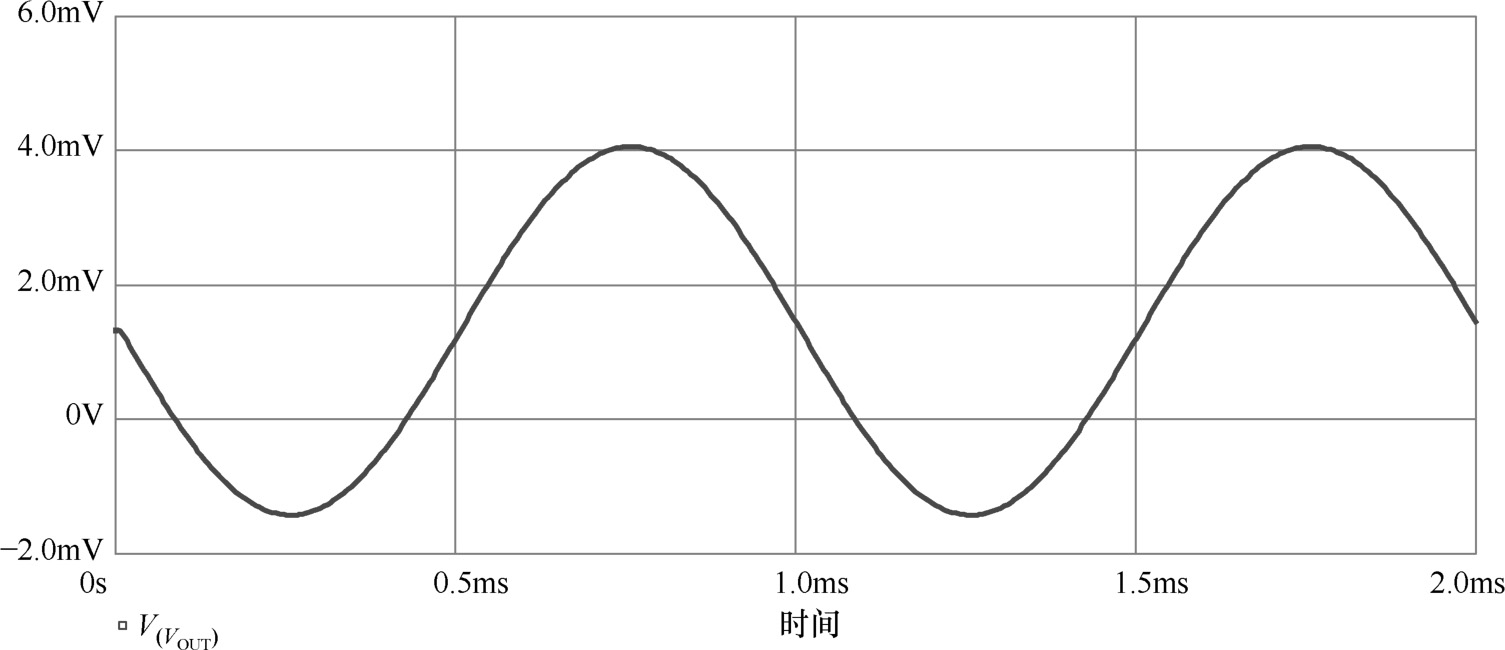

图1.73 输出电压波形
