利用偏置点分析计算小信号电压增益、输入阻抗、输出阻抗和每个元器件相对输出信号的灵敏度，仿真设置如图1.55和图1.56所示。

1.共模输入偏置点仿真分析结果

（1）小信号特性

电压增益：V（VOUT）/V_VC=-1.371E-04

输入阻抗：INPUT RESISTANCE AT V_VC=3.000E+03

输出阻抗：OUTPUT RESISTANCE AT V（VOUT）=7.897E-03

图1.55 共模输入偏置点仿真设置

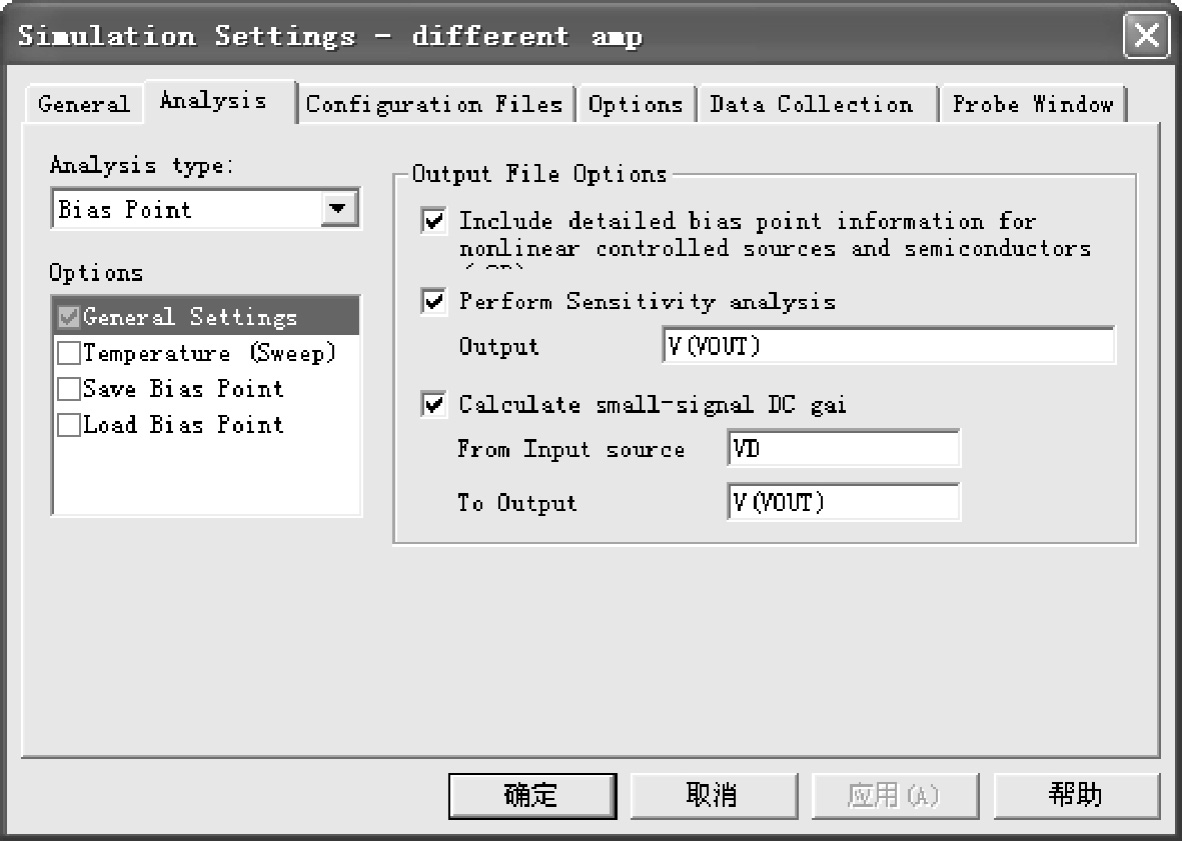

图1.56 差模输入偏置点仿真分析设置

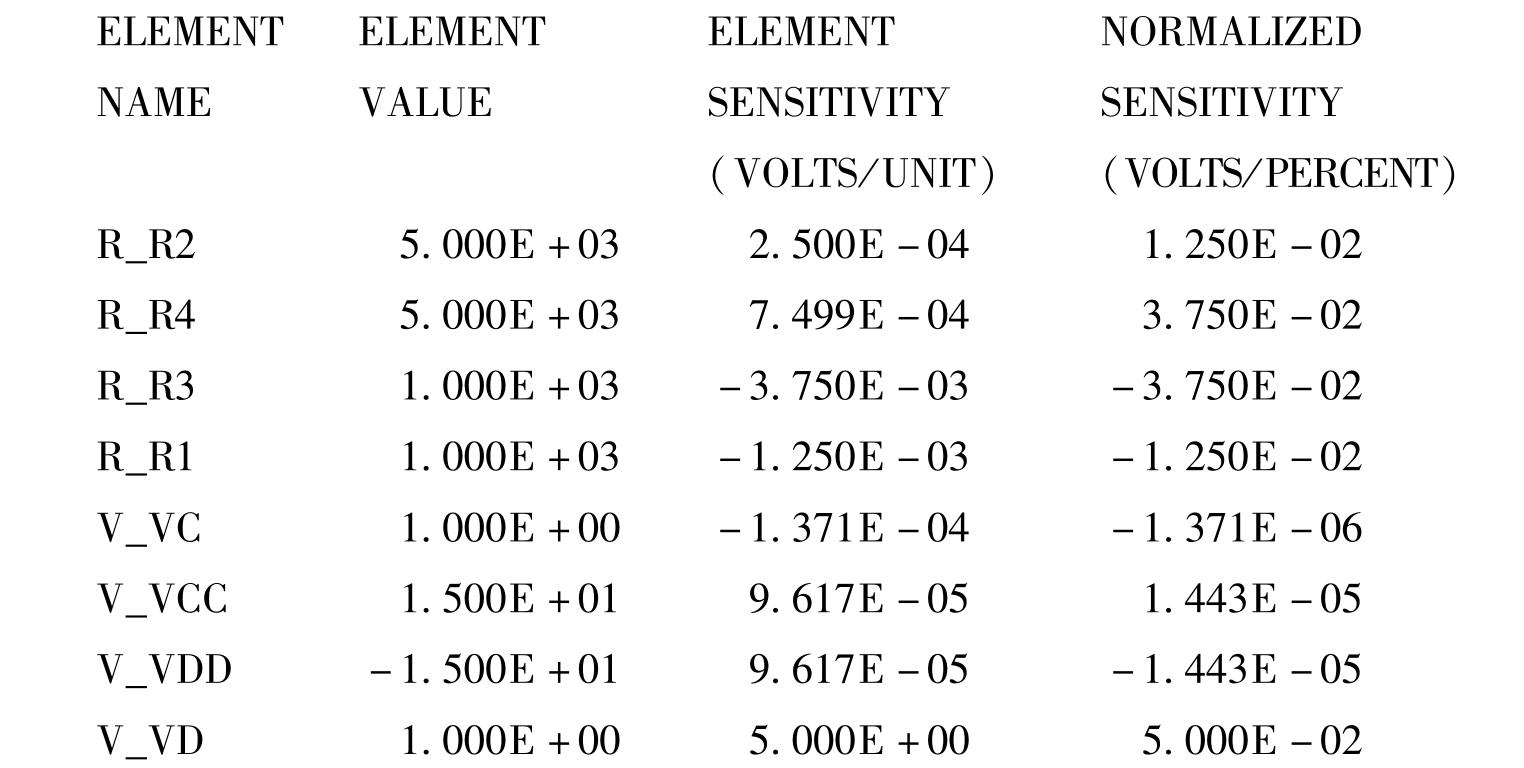

（2）共模直流灵敏度

2.差模偏置点仿真分析结果

（1）小信号特性

电压增益：V（VOUT）/V_VD=5.000E+00

输入阻抗：INPUT RESISTANCE AT V_VIN=1.000E+20（由于通过压控电压源隔离，所以该值数据无效）

输出阻抗：OUTPUT RESISTANCE AT V（VOUT）=7.897E-03

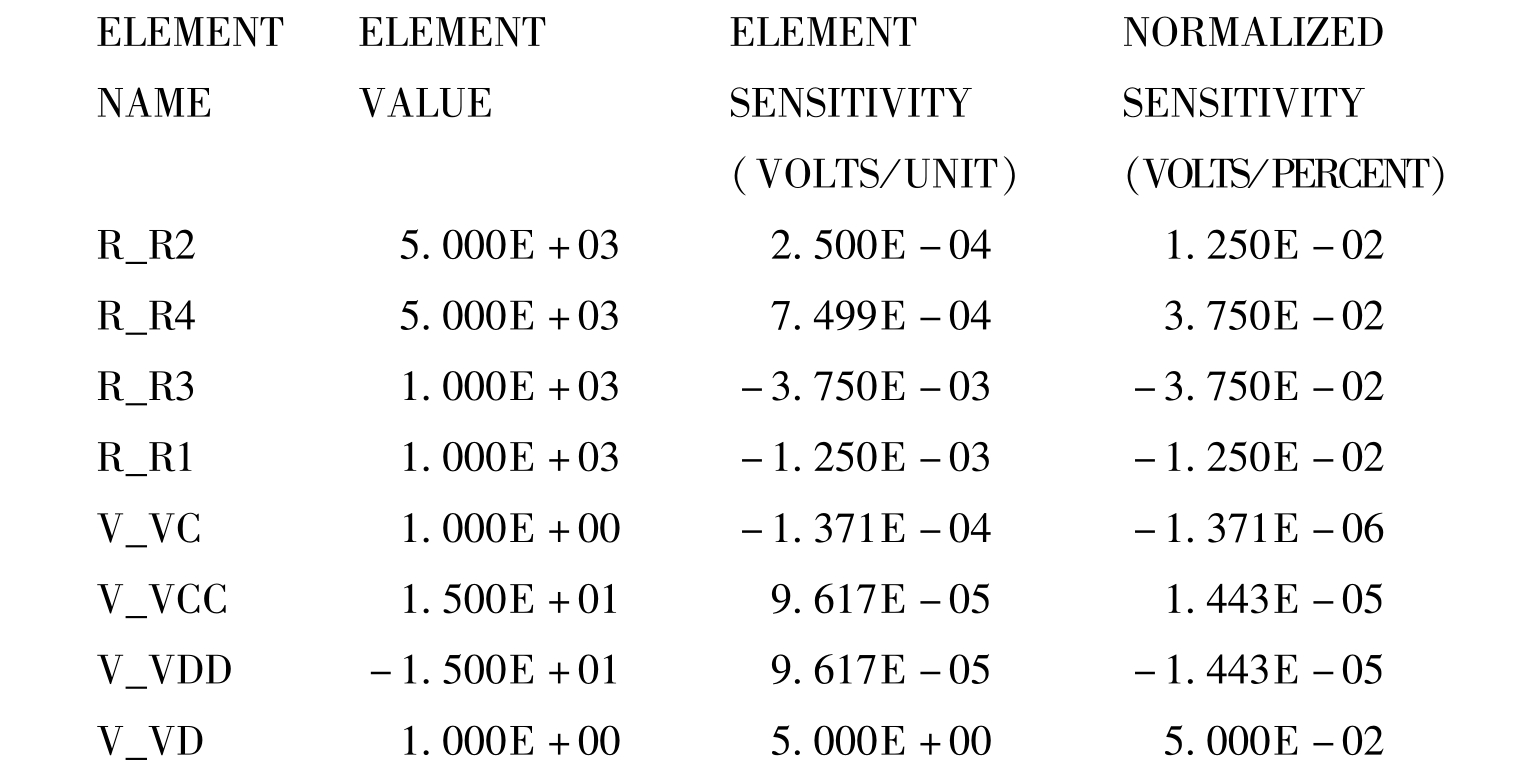

（2）差模直流灵敏度

通过仿真分析结果可得：当电阻匹配时共模输入信号 V _C 电压增益为 A _cm =-1.371×10 ^-4 ，差模信号 V _D 电压增益为 A _dm =5.000，共模抑制比为

电阻 R ₃ 和 R ₄ 对输出电压最敏感，其次为 R ₁ 和 R ₂ ，相对灵敏度分别为-3.750%、3.750%、-1.25%和1.25%。
