对图1.41中电路，当电阻 R 1 和 R 2 取-5%容差、 R F 取+5%容差时输出电压最大，最大值为

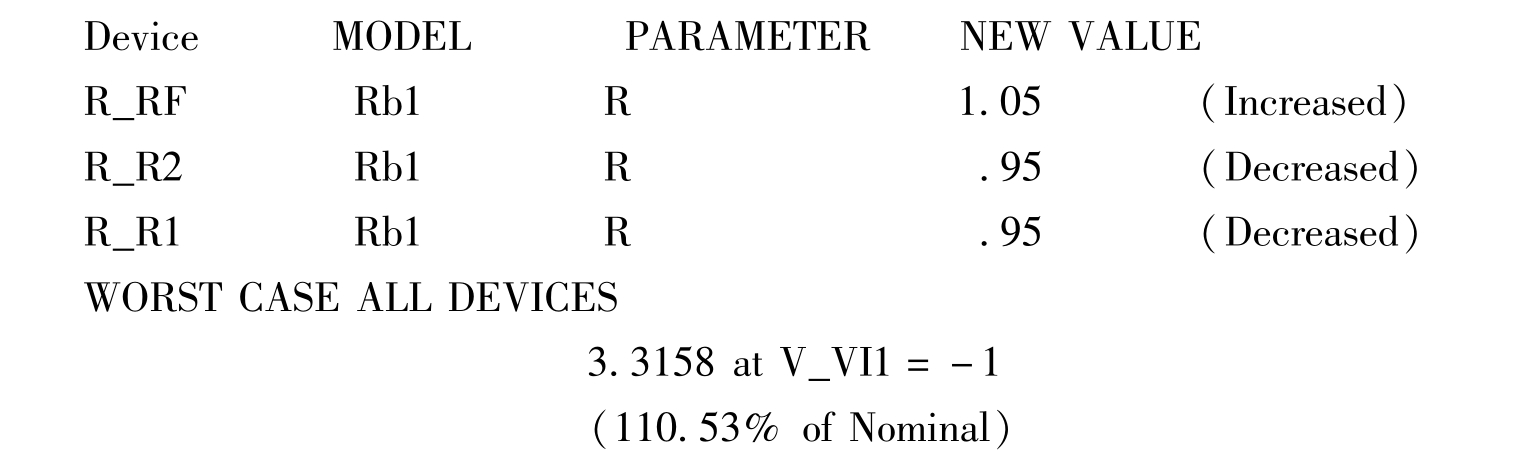

最坏情况仿真设置及其输出最大值的设置如图1.51和图1.52所示，输出电压最大值仿真结果如下：
当 R 1 和 R 2 取95%、 R F 取105%时输出电压最大，最大值约为3.316V，与计算值一致。
对于图1.41中电路，当电阻 R 1 和 R 2 取+5%容差、 R F 取-5%容差时输出电压最小，最小值为

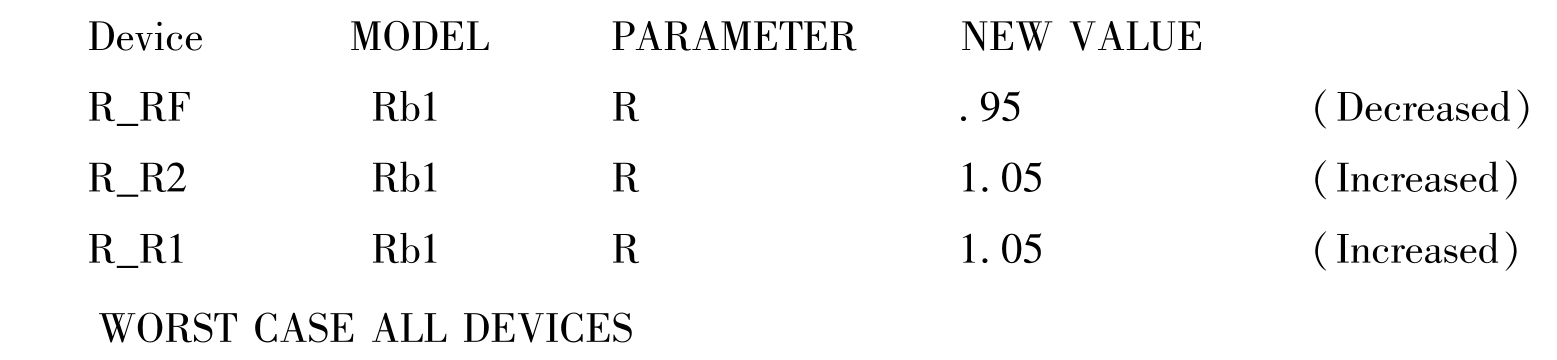

最坏情况仿真设置输出最小值如图1.53所示，输出电压最小值仿真结果如下：

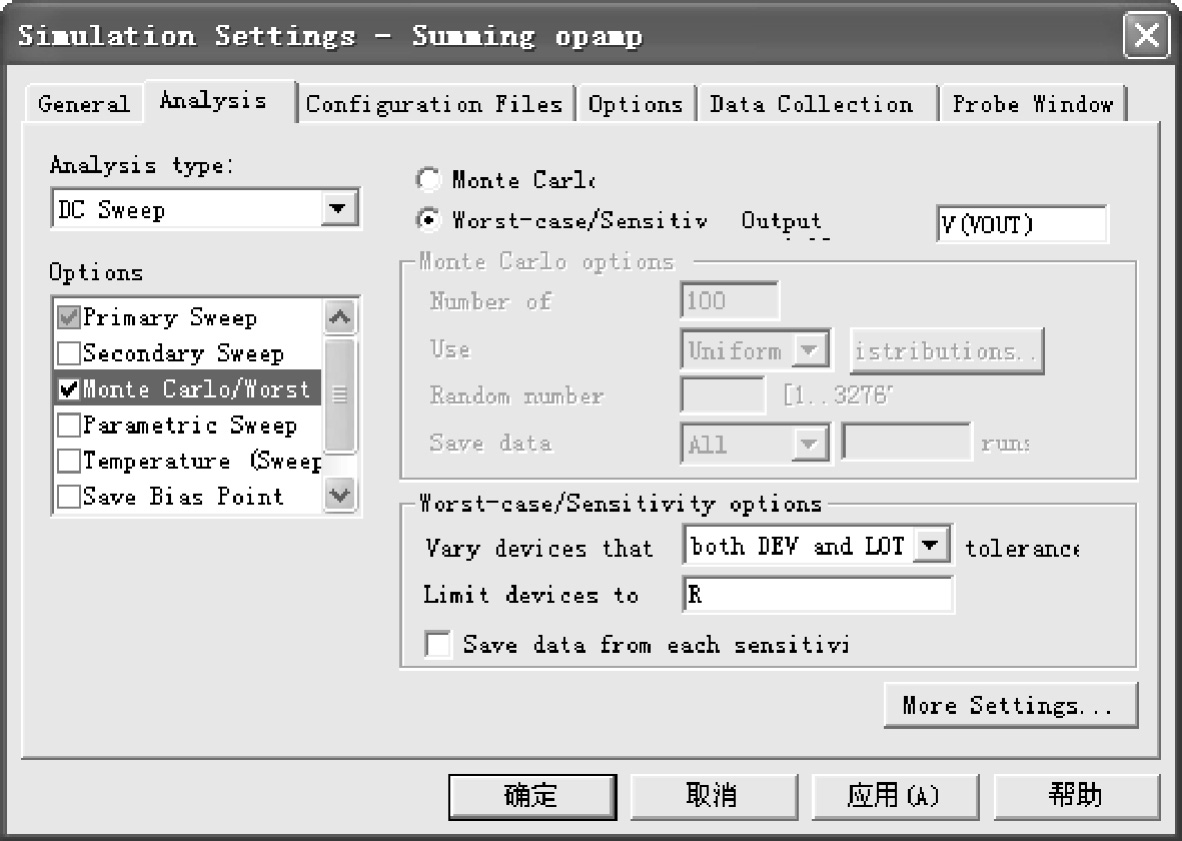

图1.51 最坏情况仿真设置

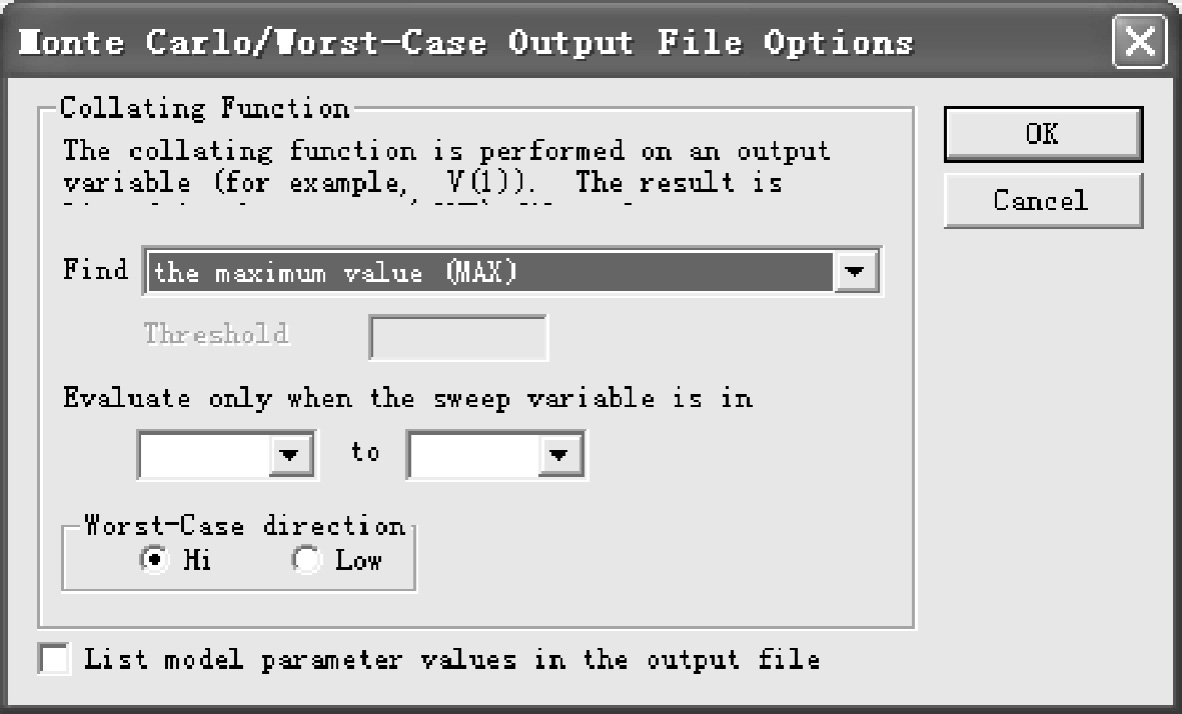

图1.52 最坏情况输出设置：输出最大值
图1.53 最坏情况输出设置：输出最小值
当 R 1 和 R 2 取105%、 R F 取95%时输出电压最小，最小值约为2.714V，与计算值基本一致。
电阻容差越大，最坏情况下输出电压偏离正常值越大，读者可以自行仿真验证。
