（1）绝对压强和相对压强
类似温度，压强的大小可以从不同的基准（即起算点）起算，因而有不同的表示方法，常用的有绝对基准和相对基准。绝对基准是以设想没有气体的完全真空，压强等于零时为计算起始点，这样算得的压强值称为绝对压强。例如在式（2.13）中，若表面 p 0 等于大气压强，则由该式算得的压强便是绝对压强。相对基准是以当地大气压强为起算点，这样算得的压强为相对压强。在工程中的各种结构物及液体的表面上，常有当地大气压强的作用，流体压强对结构物的有效作用是绝对压强与大气压强的差值，此差值称为相对压强或计示压强。
（2）表压强和真空度
在工程实践中，气体或液体内某点的绝对压强可能比当地大气压强大或小。当绝对压强比当地大气压强大时，相对压强为正值，称为表压强；相反，当绝对压强小于当地大气压强，相对压强为负值，此时说该点具有真空，而真空的程度用真空度表示。它定义为当绝对压强小于当地大气压强时，大气压强与绝对压强的差。

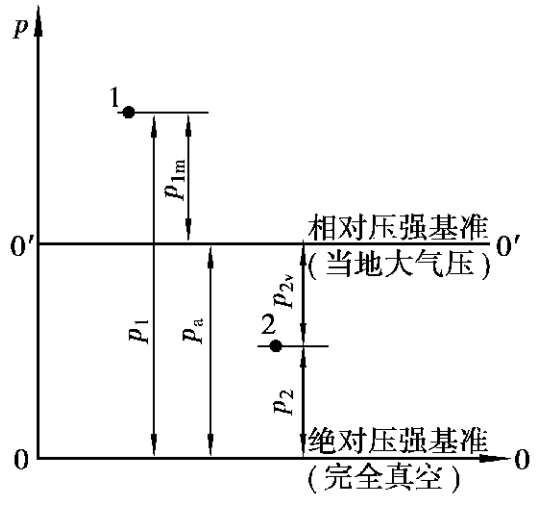

图 2.9 绝对压强、表压强和真空度之间的关系
综上所述，如果以 p 表示绝对压强， p m 表示表压强， p v 表示真空度，则它们之间关系可以用下列公式表示，即
式中， p a 为当地的大气压强。
绝对压强、表压强及真空度三者之间的关系也可以用如图 2.9 所示的关系表示出来。“0-0”表示绝对压强的起算基准（完全真空），“0′-0′”为相对压强的起算基准（当地大气压强）。点 1 的绝对压强大于当地的大气压强，该点的绝对压强是 p 1 ，而表压强为 p 1m （即 p 1 - p a ）；点 2 的绝对压强小于当地大气压强，其真空度值为 p 2v （即 p a - p 2 ）。因此，真空度也可理解为绝对压强小于当地大气压强时，其不足于大气压强的那一部分数值。
例 2.3 在例 2.2 中，求 B 点的表压强及 D 点的真空度各为多少？
解 ① B 点的表压强 p W m
因为 B 点位于 A 点（该点为当地大气压强 p a ）的下方，根据静压强变化规律， B 点绝对压强应大于当地大气压强。根据式（2.13）可得
得
②D点的真空度p DV
因为 D 点在 A 点的上方，所以 p W < p a ，由式（2.13）得
故
