本节将介绍无人机和负载之间的常用通信协议，以及E-Port转接板和Payload SDK接口拓展板以及硬件连接的基本方法。
在PSDK中，无人机和负载之间主要采用UART、USB和网络这3种通信方式，实现无人机状态的获取，并下达控制指令。
1.串口通信
串口即串行通信接口，是实现硬件交互最常见的形式。显然，串口通信是一个宽泛概念，包括UART、COM等不同的硬件形式，后文介绍的USB通信也是一种串口通信。这里所介绍的串口通信是指UART（Universal Asynchronous Receiver/Transmitter），即通用异步收发器。
UART通常采用TTL（Transistor-Transistor Logic）电平信号，这是一种全双工的电平信号，收发分别采用1根数据线完成，如图2-17所示。UART包括发送端TX和接收端RX两个通信接口，以及用于平衡两个设备电源基准的GND接口。必要时，某个设备还需要向另一方供电，提供3V3、5V接口等。

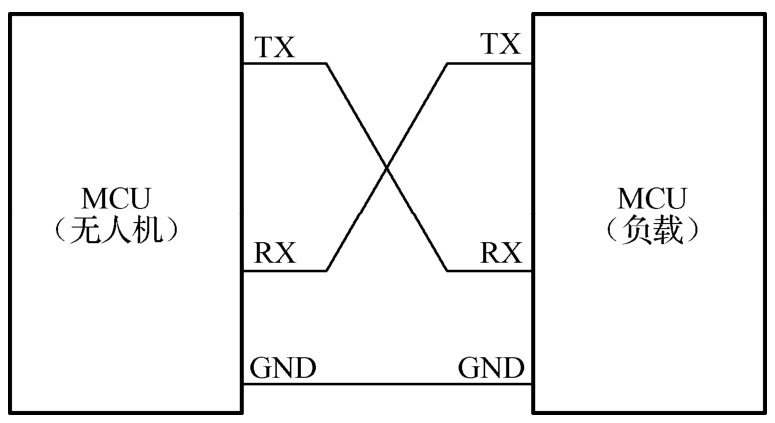

图2-17 UART通信连接方式
注意： UART是硬件标准，TTL是通信标准。相对于RS232、RS422、RS485等标准，TTL的传输速率很短，一般不能超过2m。

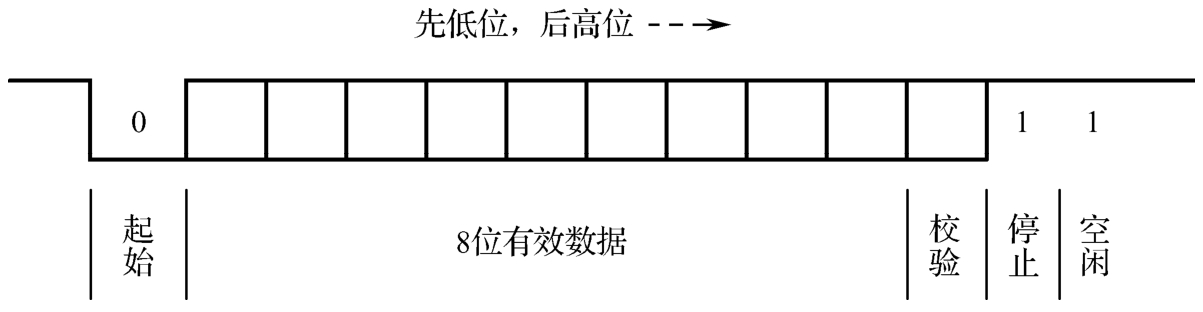

UART通信时，会将数据转换为二进制的字节表示，并且每次传输时传输1个字节，按照先低位、后高位的方式发送，如图2-18所示。在低电平（0～0.5V）下表示数字0，在高电平（2.4～5V）下表示数字1。
图2-18 UART通信数据发送示意
UART通信的速度取决于波特率，是指1秒发送二进制数据的数量，单位为bps。常见的波特率有14400、19200、38400、57600、115200等。波特率越高，传输速率越快，但是对设备和线材的要求也越高。
2.USB通信
通用串行总线（Universal Serial Bus, USB）是一种重要且常用的外部总线标准，广泛应用在手机、电脑等各类电子产品中。如无特别需求，USB几乎是电子设备之间通信的最佳选择。
USB硬件标准和通信协议
USB通信需要遵循一定的USB标准，包括USB硬件接口和USB通信标准。

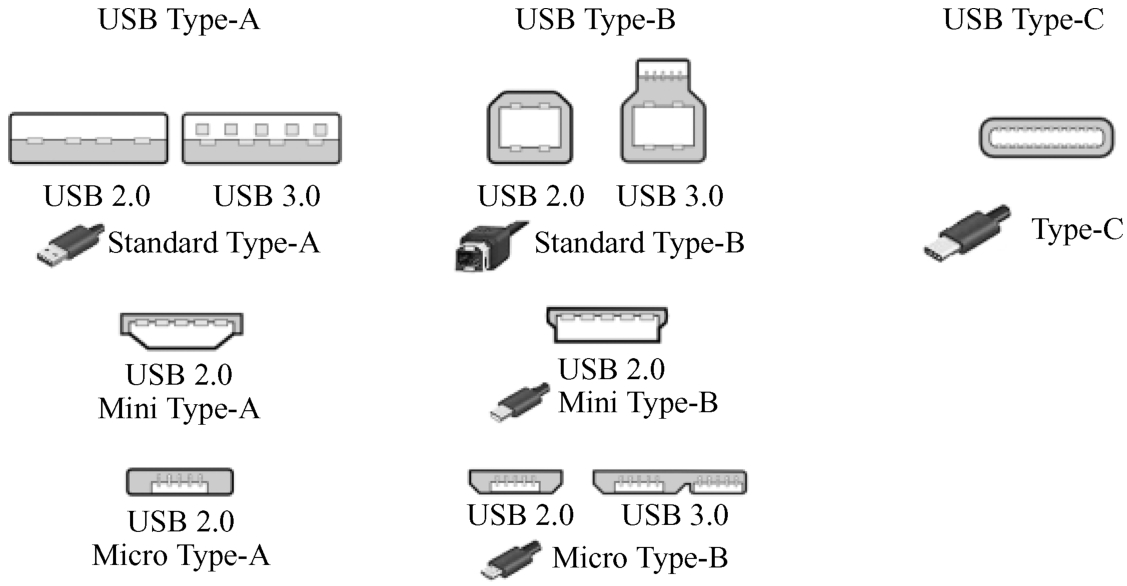

（1）USB硬件接口包括Type-A、Type-B和Type-C等类型。Type-A接口和Type-B接口按照体积大小还分为标准（Standard）、小型（Mini）和微型（Micro）3种类型，如图2-19所示。
图2-19 USB硬件接口
标准的Type-A和Type-C接口是最常见的USB硬件接口，如树莓派包括了4个Type-A接口和1个Type-C接口。近几年，Type-C标准正在取代Type-A和Type-B，成为更加流行的硬件接口。
注意： 许多打印机、硬盘盒等设备仍然使用标准的Type-B接口。老式的手机多采用Mini Type-B接口和Micro Type-B接口，常被称为Mini-USB“T口”和Micro-USB“扁口”。

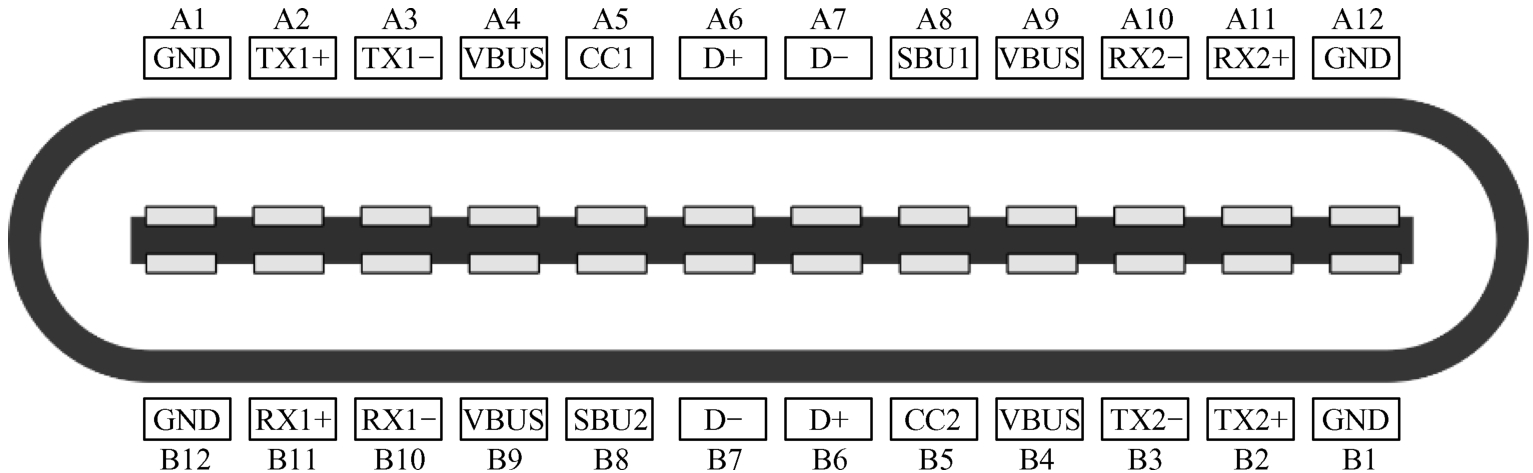

全功能的Type-C接口有24个引脚，如图2-20所示（B6和B7接口可以省略）。
图2-20 Type-C接口的引脚定义
注意： 通常绝大多数的Type-C接口和Type-C数据线都是引脚不全的“阉割”版，可能难以支撑最新的USB4、PD3.0等协议。

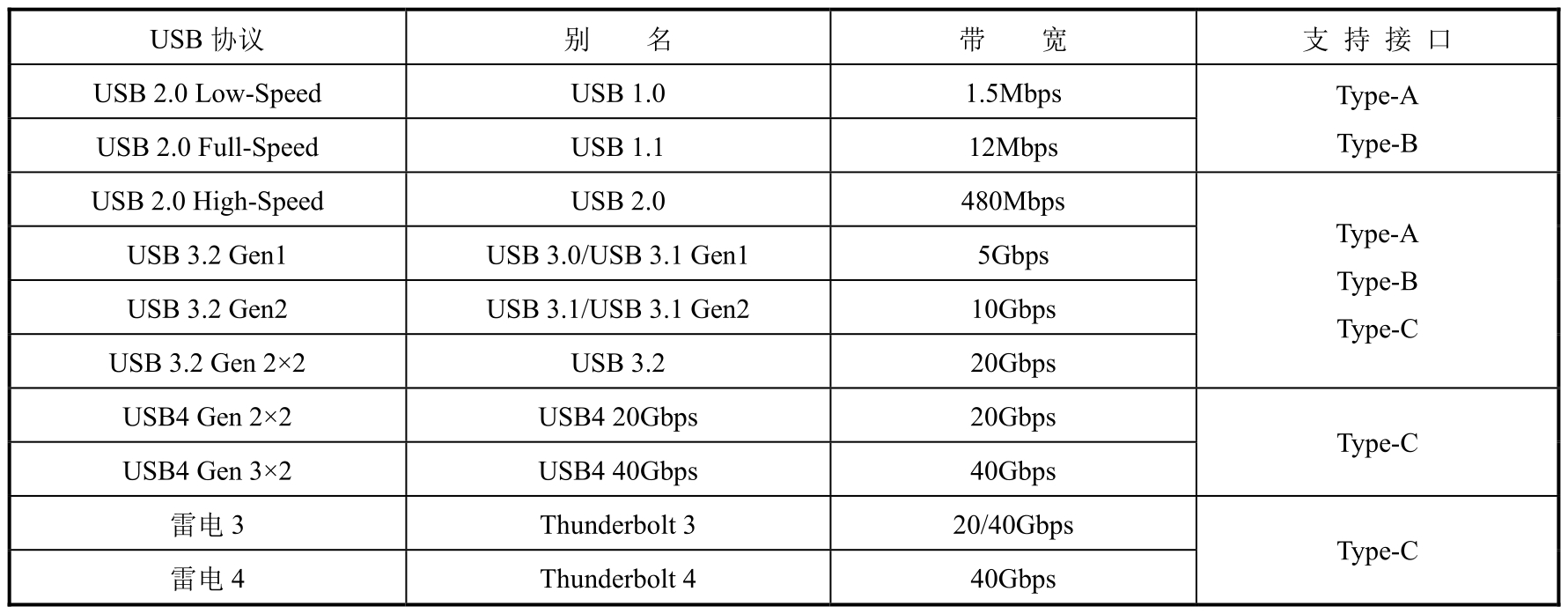

（2）USB通信标准则包括USB 2.0、USB 3.0、USB4、雷电3、雷电4等，其中USB开头的标准为USB标准化组织（USB-IF）制定的，雷电标准最初是由苹果和微软联手制定的，雷电3捐赠给了USB-IF，而雷电4仍然由英特尔主导研发。各类USB通信标准及其带宽和支持接口类型如表2-3所示。
表2-3 USB通信协议
USB4和雷电3、雷电4接口是相互兼容的，并且支持USB-PD（Power Delivery）供电协议。在PD 3.0协议下，可以最高提供100W的供电功率。USB4可以一统外设江湖，不仅支持常用的USB设备，还可以当作电源接口、外接显卡显示器。
3.网络通信
网络通信也是一种串行通信方式，通常采用RJ45接口，共有8个引脚。常见的网线是双绞线，同样也是8根线，其中两两配对。不过，在实际的网络通信中可以仅采用其中4个引脚，也可以使用其中的8个引脚，如表2-4所示。

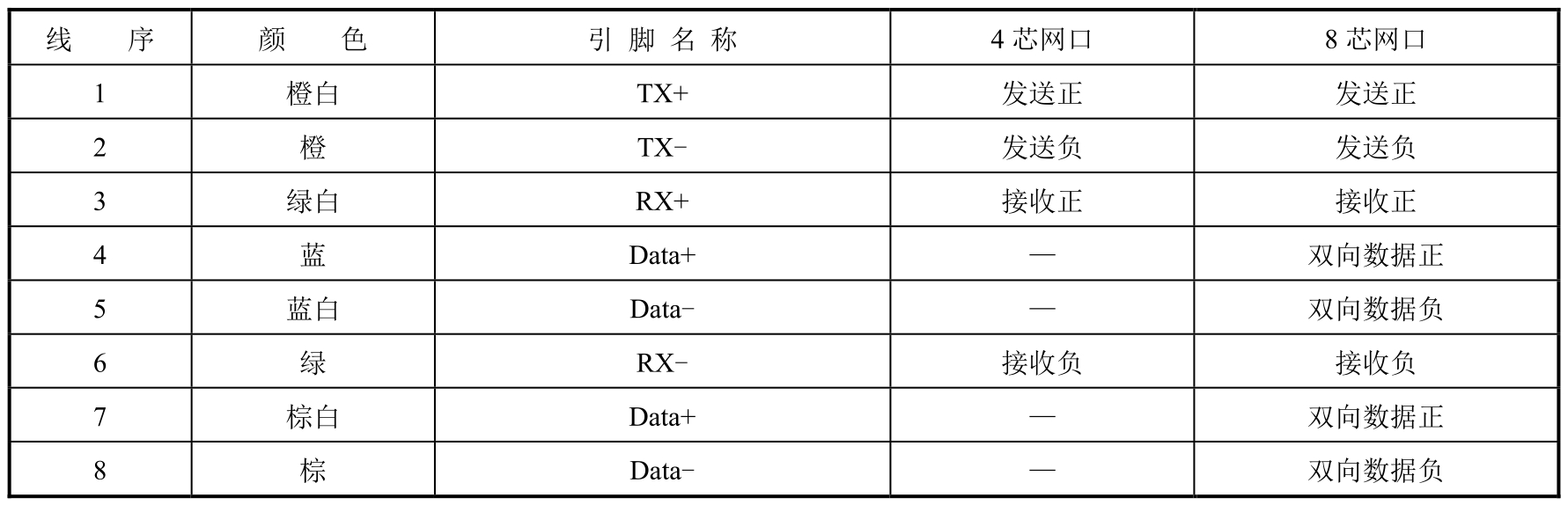

表2-4 网口引脚定义
4芯网线最大支持100Mbps的传输速度，而8芯网线则可以达到千兆或者万兆速度。

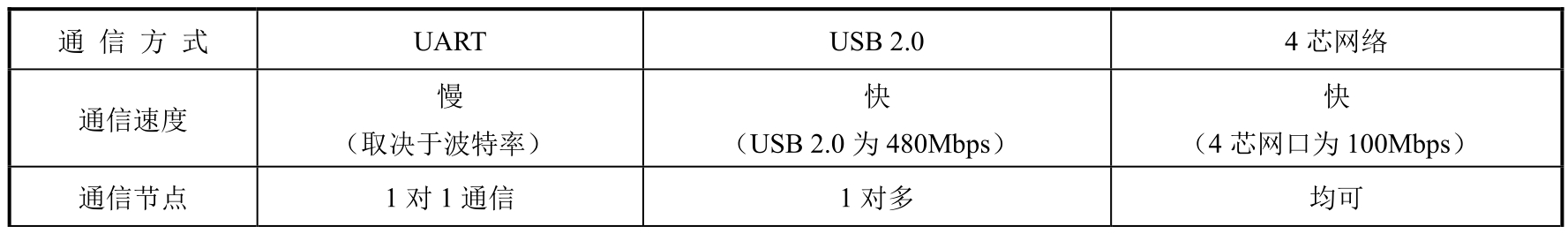

在后文中，将会使用到UART通信、USB 2.0通信和4芯网络通信。上述几种通信方式的对比如表2-5所示。

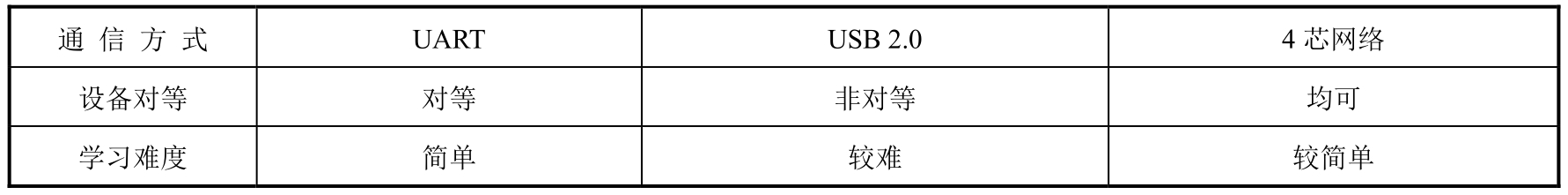

表2-5 几种通信方式的对比
续表
为了连接硬件和设计负载方便，开发者还需要理解E-Port接口和标准负载工具的接口定义。本小节将介绍这些接口，以及如何通过E-Port转接板和接口扩展板使这些接口标准化，方便开发调试。
1.E-Port接口（OSDK接口）和E-Port转接板
通过E-Port开发套件能够轻松地利用E-Port接口设计和开发负载，支持M3D/M3TD、M350 RTK、M300 RTK、M30/M30T和M3E/M3T无人机，如图2-21所示。

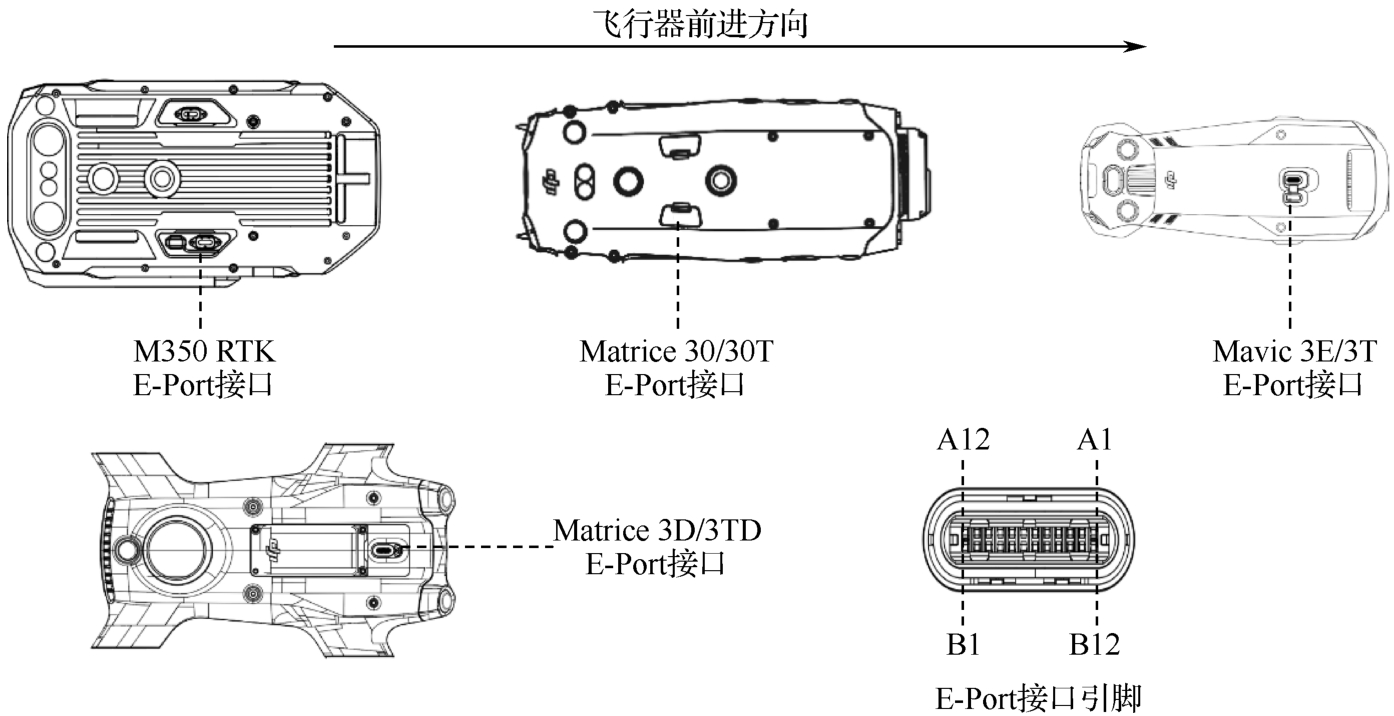

图2-21 E-Port接口位置
在M300 RTK中，E-Port接口为OSDK接口，它们具有相同的引脚定义，在此一并介绍。
1）E-Port接口（OSDK接口）

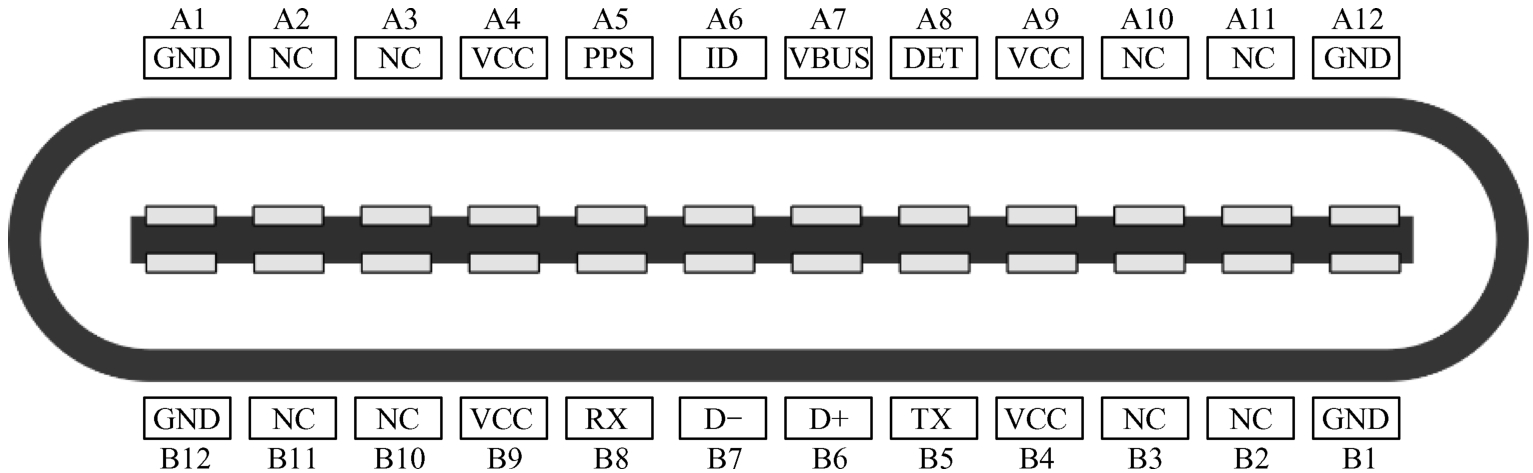

E-Port接口的硬件形态和USB Type-C接口的硬件形态是相同的，但接口的定义不同。E-Port接口各引脚的定义如图2-22所示。
图2-22 E-Port接口各引脚的定义
从图2-22中可以发现，E-Port接口的引脚并不是对称的，其中A5～A8、B5～B8具有独特的引脚功能。作为比较，USB Type-C接口引脚的定义则是对称的，如图2-20所示。
在开发过程中，E-Port同轴线没有防呆设计，如果反接则功能无法正常使用。不过，在开发者设计负载并量产后，应当有防呆设计；可以使用SDK同轴线或者参考SDK同轴线设计。

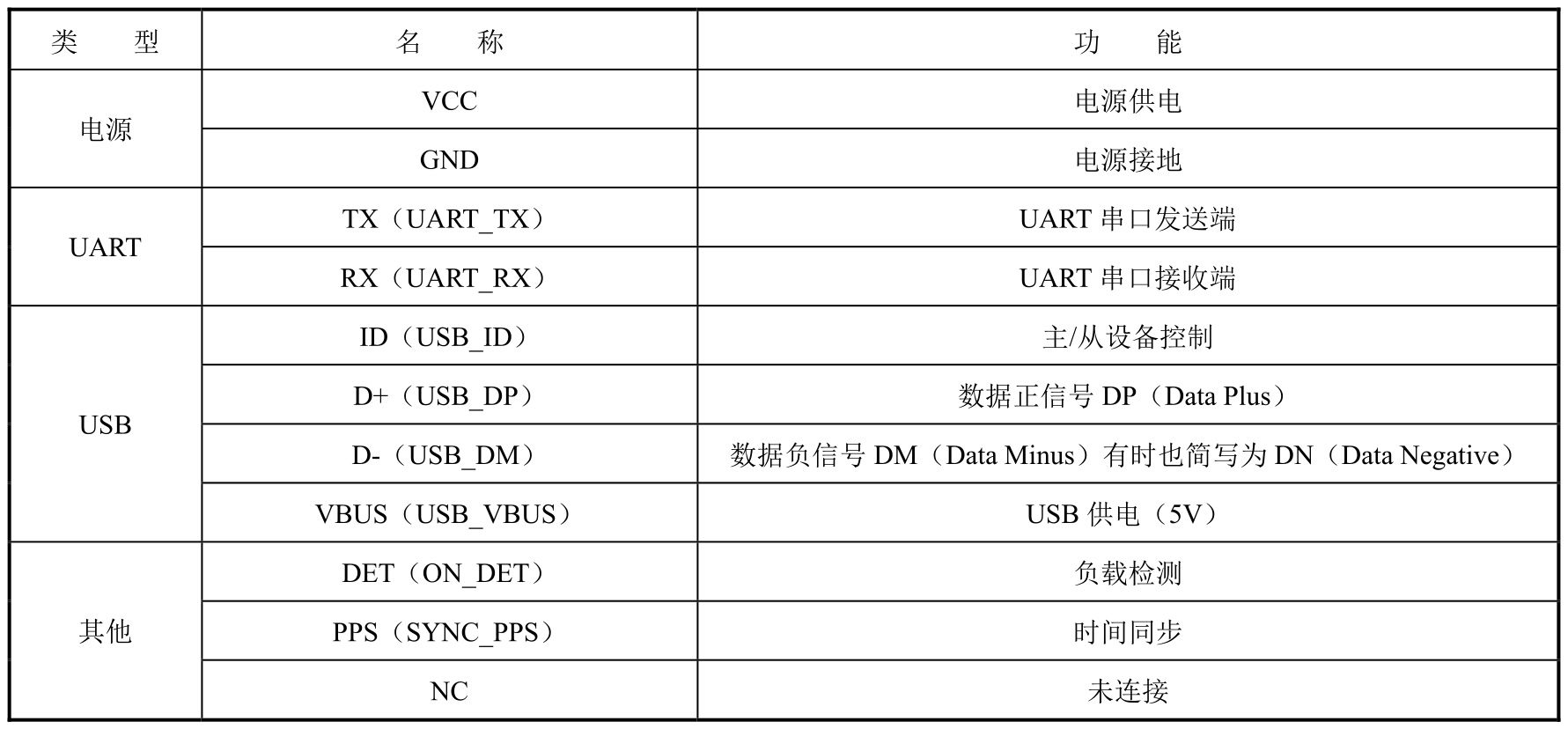

E-Port接口主要提供电源输出和以下3种通信功能，其各引脚的功能如表2-6所示。
❑ UART串口信号传输。
❑ USB 2.0/Ethernet数据传输。
❑ PPS信号实现时间同步。
表2-6 E-Port接口各引脚的功能

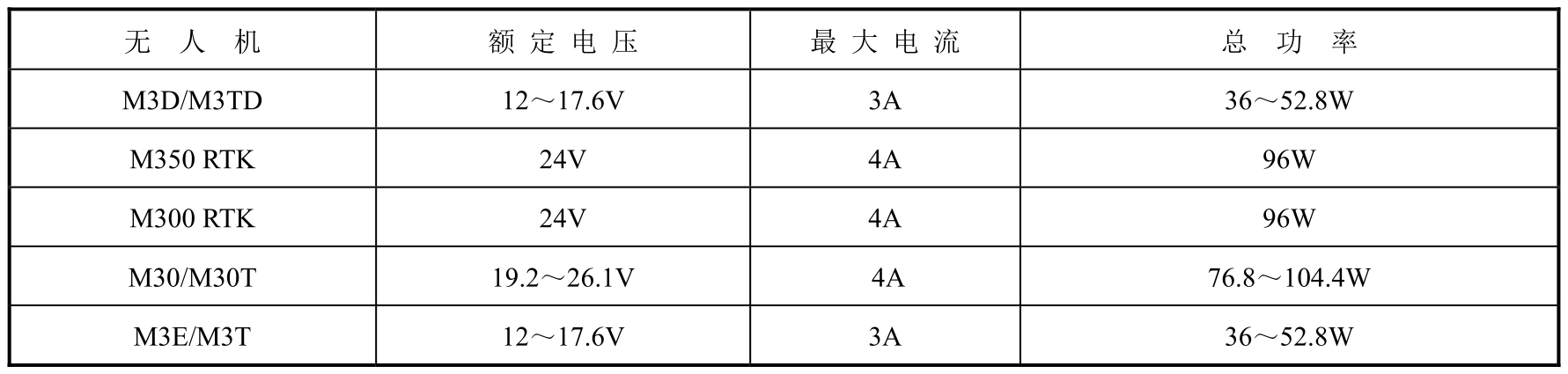

（1）电源：E-Port接口的电源供电使用4个VCC引脚输出，建议同时使用4个引脚为负载供电，以提高供电的稳定性和安全性。不同无人机的供电电压和能力是不同的，如表2-7所示。
表2-7 不同无人机的供电电压和供电能力
在设计和量产负载时，建议选择宽电压输入的电源转换模块，以适配表2-7中的各类无人机，为负载的处理器和各类传感器提供稳定的电压。无人机可以自动检测和限制电源功率，当负载出现大功率输出（或短路）等情况时，会在Polit 2中出现过载提示。
注意： M3E/M3T无人机具有自动断电功能。在开机状态下，接入负载后的15s内如果PSDK程序没有正常启动，E-Port接口将会自动断电。

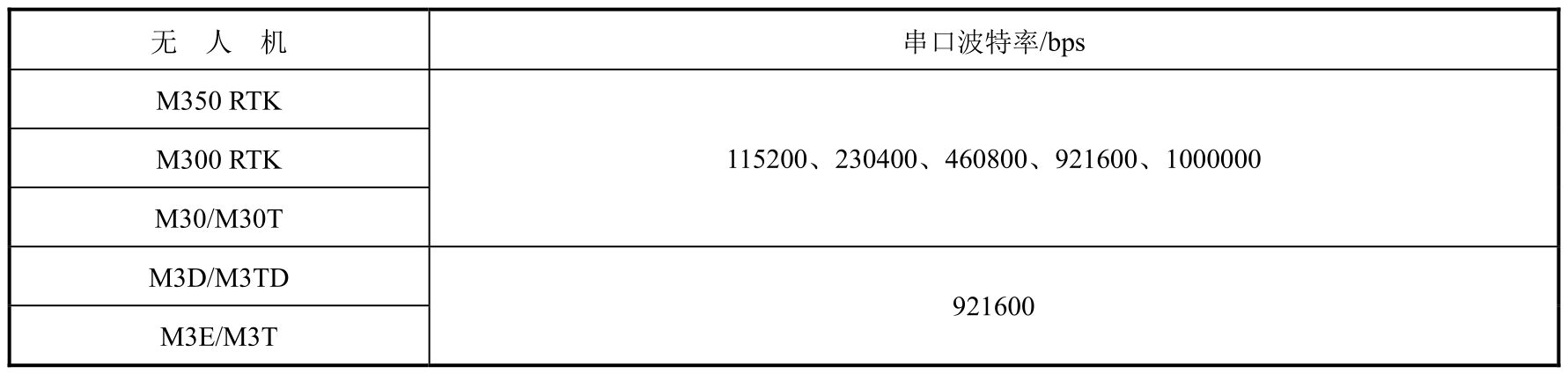

（2）UART： E-Port接口的串口包括TX引脚和RX引脚，用于无人机和负载质检的串口通信。 E-Port接口的串口所支持的波特率如表2-8所示。
表2-8 E-Port接口的串口所支持的波特率
从表2-8中可以发现，选择921600bps波特率可以适配所有的无人机机型。
（3）USB：通过ID引脚切换USB的主从设备，同时也控制VBUS是否输出电压。当ID引脚被拉低时，无人机为主设备；反之为从设备。默认情况下，M350 RTK、M30/M30T和M3E/M3T默认作为USB主设备，而M300 RTK默认作为从设备。
VBUS引脚是USB的5V电压输出。不过，VBUS输出的电源有以下限制。
❑ 当无人机设置为主设备时，VBUS才会输出电源。
❑ 最高输出电流为500mA。
❑ M350 RTK和M3E/M3T不支持VBUS输出，只能检测是否存在外部电压。
VBUS引脚的供电能力有限，建议开发者使用VCC引脚和电源转换模块对负载供电，而不是通过VBUS引脚取电。
（4）DET引脚： DET引脚用于负载检测，支持M350 RTK、M30/M30T和M3E/M3T。 当DET引脚被拉低，监测到负载连接，才会输出额定电压。 因此，在设计时需要将DET引脚直接接地（仅M350 RTK、M30/M30T、M3E/M3T）。 经过测试，M30/M30T无人机在DET引脚没有接地的情况下，无法使用UART等通信协议。
（5）PPS引脚：PPS引脚可以同步无人机和负载的时间。如果负载需要采集照片等各类数据，可以使数据采集时间与无人机的有关数据相匹配。
注意： PPS引脚需要RTK的支持，否则无法正常使用。
（6）NC引脚：实际上，NC（Not Connected）引脚并非“未连接”，而是预留的信号引脚。因此，在硬件设计时需要将NC引脚置空，避免影响或损坏E-Port接口和飞行平台。
2）E-Port转接板

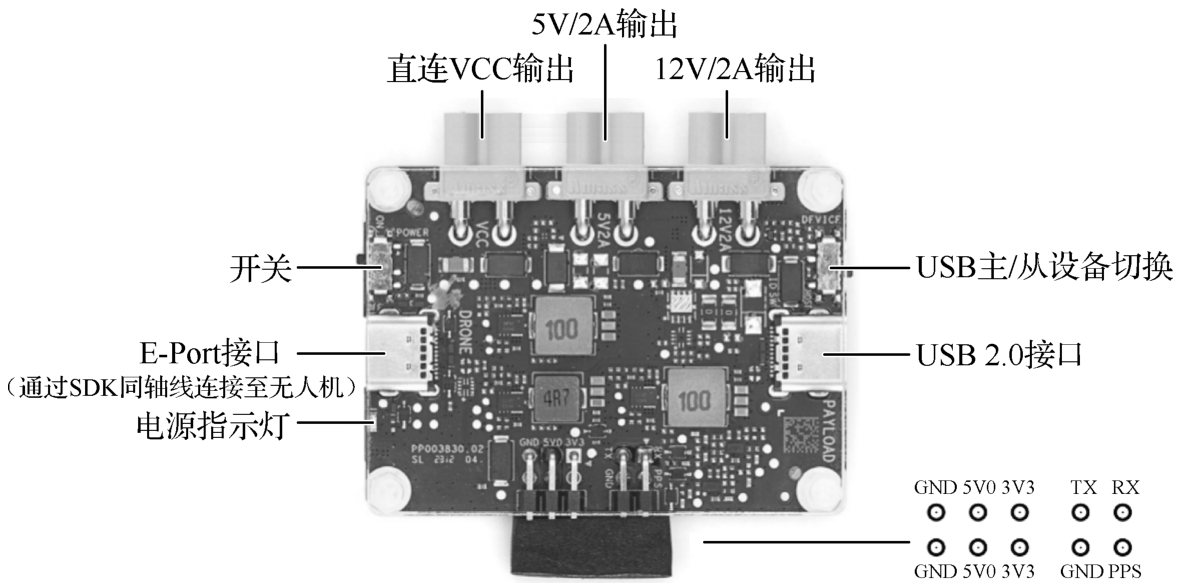

E-Port转接板是E-Port开发套件的核心，如图2-23所示。
E-Port转接板的主要功能是将E-Port接口转换为常用的接口，便于开发调试，这些接口主要包括以下几类。
（1）电源输出：E-Port转接板的电源输出接口为3个XT30电源接口，分别用于直接输出VCC电源（VCC标识）、输出5V/2A电源（5V2A标识）和输出12V/2A电源（12V2A标识）。 一般情况下，5V/2A电源和XT30转USB-C电源线可以用于STM32开发板供电，12V/2A电源和XT30转DC5.5电源线可以用于树莓派供电。如果有特殊的电源电压需求，开发者可以通过VCC转换合适的电源输出，其中VCC输出电压可以参考表2-7。
图2-23 E-Port转接板
注意： XT30是一种常见的无人机电源插头类型，一般为黄色外壳；额定电流一般为15A，最大瞬时电流可以达到30A左右。除XT30外，还有更大尺寸、更大规格的XT60和XT90插头。
（2）USB连接：USB输出包括USB主/从设备切换开关和USB 2.0 Type-C接口。不过，USB连接并不支持RTOS运行环境。在实际使用PSDK时，USB连接方式包括RNDIS连接和Bulk链接两种方式。
❑ RNDIS连接：远程网络驱动接口规范（Remote Network Driver Interface Specification, RNDIS）是一种在USB设备上执行TCP/IP协议的一种规范（TCP/IP over USB）。
❑ Bulk连接：USB Bulk通信方式。
注意： USB有4种传输模式，分别是控制传输、同步传输、中断传输和批量传输。控制传输（Control），控制指令、状态查询等，按照先进先出的原则处理数据；同步传输（Isochronous），需要建立连接，以固定的传输速率连续传输数据，主要用于正确性要求不高但是对实时性敏感的数据传输，如常用于麦克风或音响设备的语音数据；中断传输（Interrupt），传输量小但实时性强，如键盘、鼠标或手柄等设备；批量传输（Bulk），数据量大且正确性要求较高的数据，如打印机、相机等。
（3）排针连接：通过排针可以输出5V电压（5V0）、3V电压（3V3），以及串口（RX、TX）和PPS时钟同步接口（PPS）。
注意： 默认情况下，E-Port转接板下方的排针被防护塞遮住。为了避免电源短路，建议在未使用相应的排针时保留防护塞。例如，当仅使用UART/PPS时，可以使用防护塞遮住电源排针部分。
3）E-Port同轴线

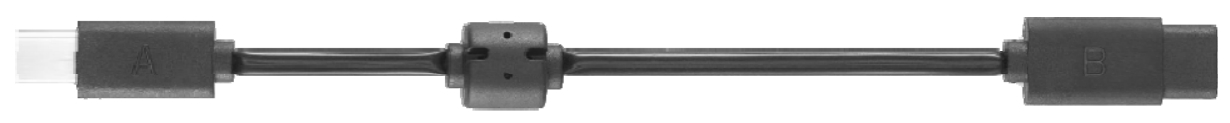

使用E-Port转接板时，需要通过E-Port同轴线连接E-Port接口，并打开电源开关； 电源指示灯会显示当前的开关状态。E-Port同轴线两侧分别是Type-C的公头和母头，可以理解为1条全功能24引脚的Type-C延长线，如图2-24所示。Type-C公头插入E-Port转接板，Type-C母头插入无人机E-Port接口。
图2-24 E-Port同轴线
由于E-Port接口是非对称的，因此E-Port同轴线分为A、B两面；在实际接入无人机和E-Port转接板时，需要按照一致的方向插入，否则无法正常使用。在E-Port同轴线正确连接无人机和负载时，A面表示A1～A12引脚所在方向，B面表示B1～B12引脚所在方向。
注意： 与普通的高速数据线相比，同轴线（Coaxial Line）不仅更细更容易弯曲，并且可以与外部环境隔离，具有高阻抗、隔离外部高频信号的特点，通常用于无人机图传、云台，以及折叠手机等无线电干扰较强或需要经常弯折的场景，比如SKYPORT V2、DJI O3图传设备，以及高端的USB 4数据线都使用了同轴线技术。
在产品发布时，可以使用SDK同轴线代替E-Port同轴线。SDK同轴线具有结构防水和防呆的特点，可以实现快速拆装。也就是说，SDK同轴线不会有插反的情况出现。另外，开发者也可以根据SDK同轴线的引脚定义，将其集成至定制的负载设备中。
2.E-Port Lite接口
E-Port Lite接口的定义与Type-C接口的定义相同，如图2-20所示。由于E-Port Lite接口也作为无人机的调参接口，因此当需要使用到E-Port Lite接口功能时，需要开启接口的USB-OTG功能，即使用D+、D-、CC1、VBUS和GND引脚，且保持CC1引脚和GND引脚之间存在5.1kΩ的电阻。为了保证接口运行的稳定性，负载设备连接E-Port Lite接口时，除上述引脚外，务必保证其他引脚悬空。
另外，由于E-Port Lite接口的供电能力较弱，不建议设计大功率负载。对于M3D/M3TD无人机来说，可以使用E-Port接口设计大功率负载。对于FlyCart 30无人机来说，可以配合FlyCart 30空吊系统接口进行供电，如图2-25所示。

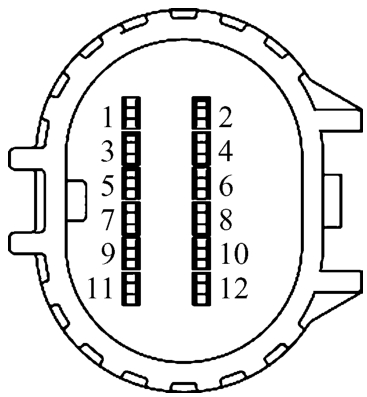

图2-25 FlyCart 30空吊系统接口

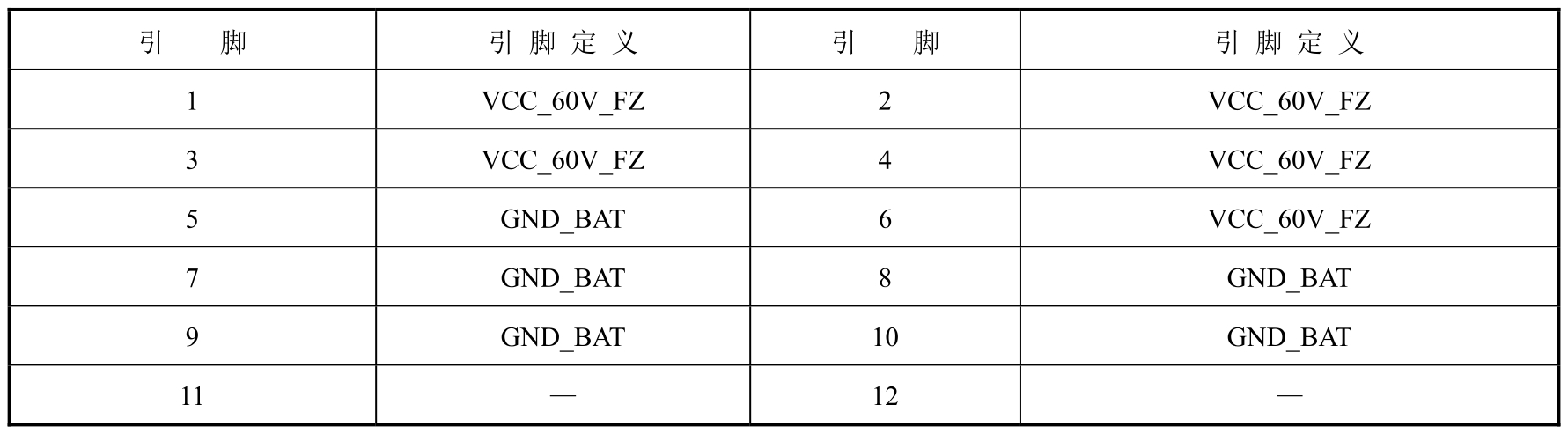

FlyCart 30空吊系统接口各引脚的定义如表2-9所示。引脚VCC_60V_FZ为电压所处端，可以提供42～60V的电压输出，GND_BAT为公共地引脚。空吊系统的额定功率为460W，瞬间功率为1024W，请不要超功率运行。
表2-9 FlyCart 30空吊系统接口各引脚的定义
3.DGC 2.0接口和接口转接板
DGC 2.0接口为云台接口，目前大疆并没有开放该接口的引脚定义，只能配合SkyPort V2转接环或者X-Port标准云台开发负载。此类硬件仅支持M350 RTK和M300 RTK这两种机型。
1）SkyPort V2转接环

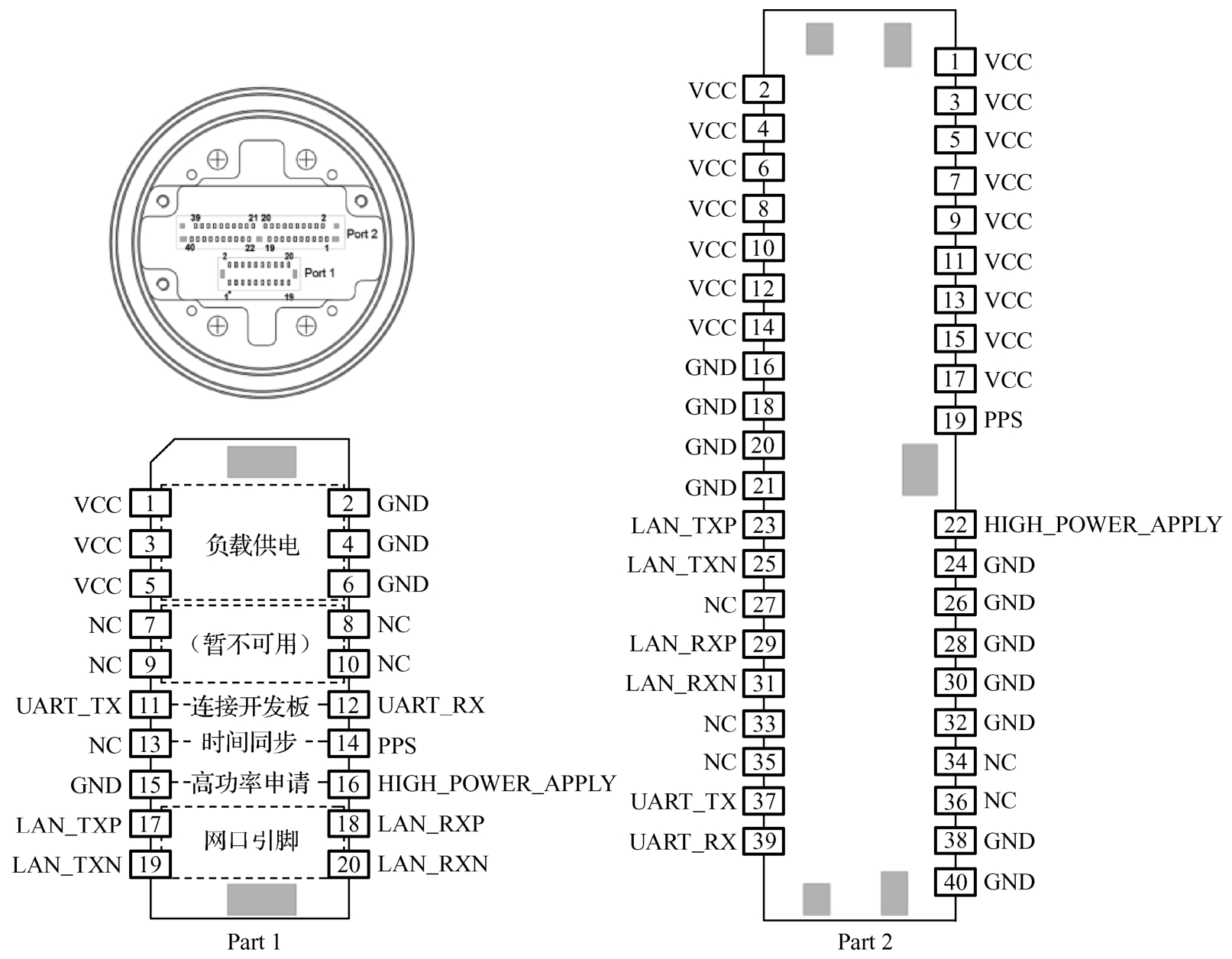

SkyPort V2转接环可以将DGC 2.0接口转换为排线接口和同轴线接口，并可以起到固定负载的作用。SkyPort V2排线接口和同轴线接口的引脚定义如图2-26所示。
图2-26 SkyPort V2排线接口和同轴线接口的引脚定义
排线和同轴线的连接方式二选其一即可：两者的功能是相同的，不能同时使用。
注意： 排线接口请注意红色线缆与圆点标记位对齐插入，反插会导致短路循环。

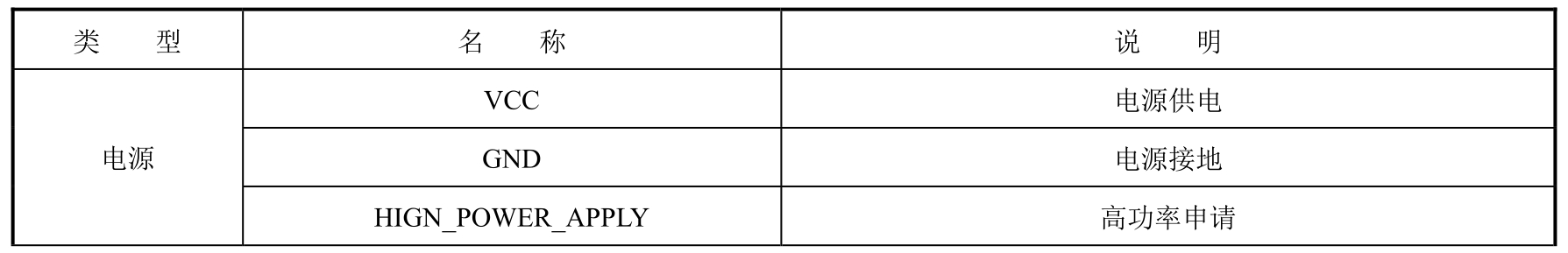

SkyPort V2各引脚接口的说明如表2-10所示。

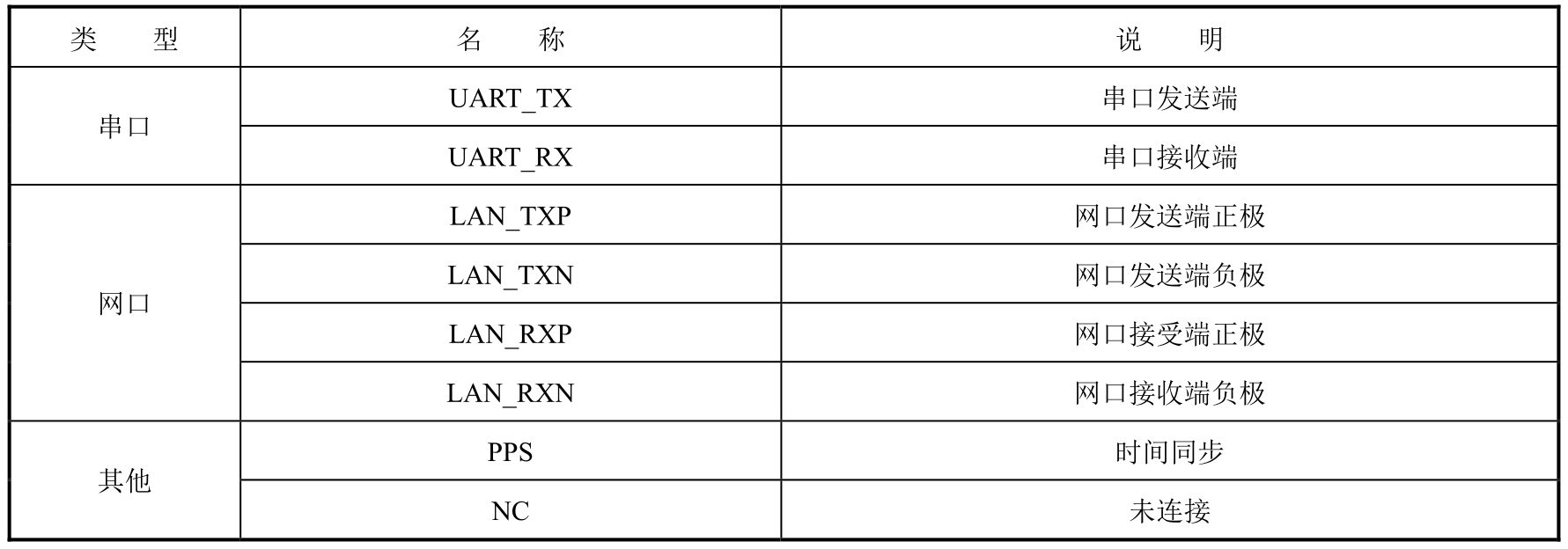

表2-10 SkyPort V2各引脚接口的说明
续表
下面详细介绍这几种接口的基本能力。
（1）电源：SkyPort V2的排线供电使用3个VCC引脚输出，同轴线采用16个VCC引脚输出，建议同时使用排线或同轴线内所有的引脚为负载供电，以提高供电的稳定性和安全性。SkyPort V2转接环输出的电源为13.6V/4A（正常电压）或17V/4A（高功率申请）。高功率申请是通过HIGN_POWER_APPLY接口实现的。
（2）串口： SkyPort V2的串口包括UART_TX和UART_RX，用于无人机和负载质检的串口通信。 M350 RTK与M300 RTK的DGC 2.0接口所支持的串口波特率为115200bps、230400bps、460800bps、921600bps。
（3）网口：网口包括LAN_TXP、LAN_TXN、LAN_RXP和LAN_RXN。
关于PPS和NC引脚的用法，与E-Port接口相同，此处不再赘述。
2）X-Port标准云台

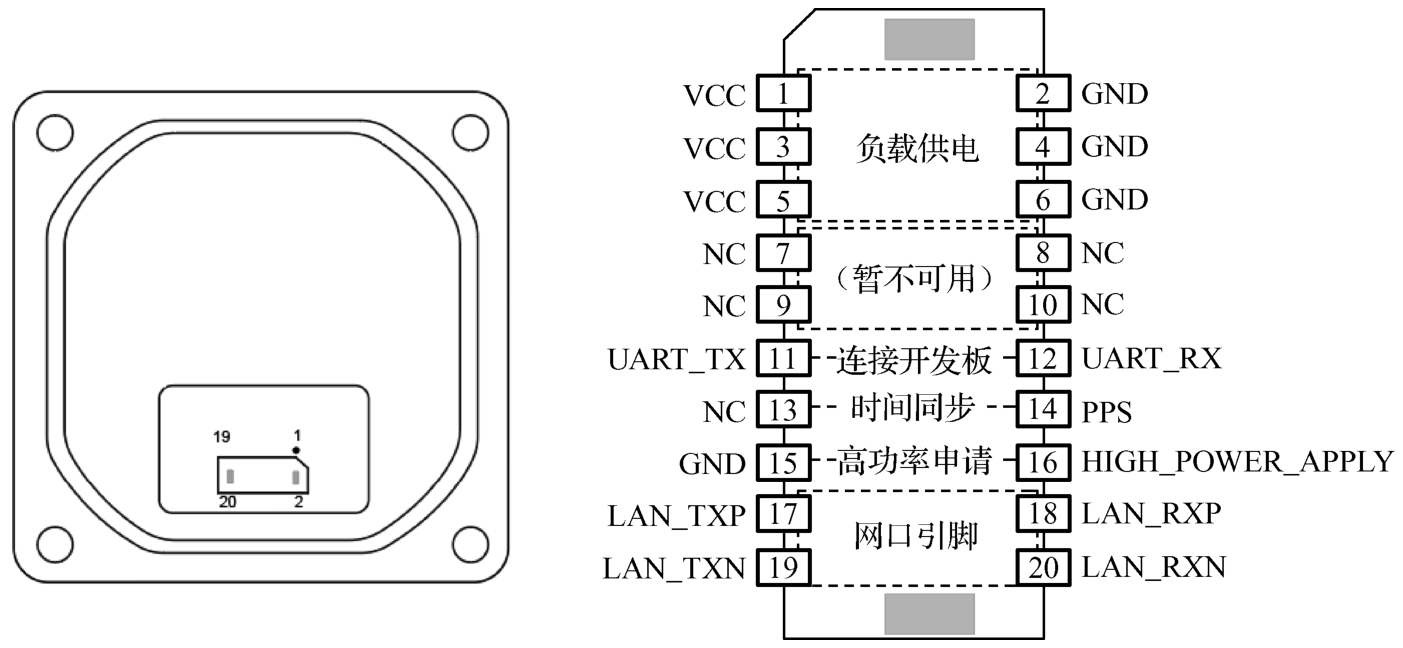

X-Port标准云台可以将DGC 2.0接口转换为排线接口，并可以起到固定和稳定负载的作用：X-Port排线接口的引脚定义如图2-27所示。
图2-27 X-Port排线接口的引脚定义
从图2-27中可以发现，X-Port标准云台和SkyPort V2转接环的排线引脚是相同的，可以参考上文的说明，但两者的输出电源的最大电流不同：X-Port标准云台输出的电源为13.6V/2A（正常电压）或17V/2.5A（高功率申请）。
3）接口转接板

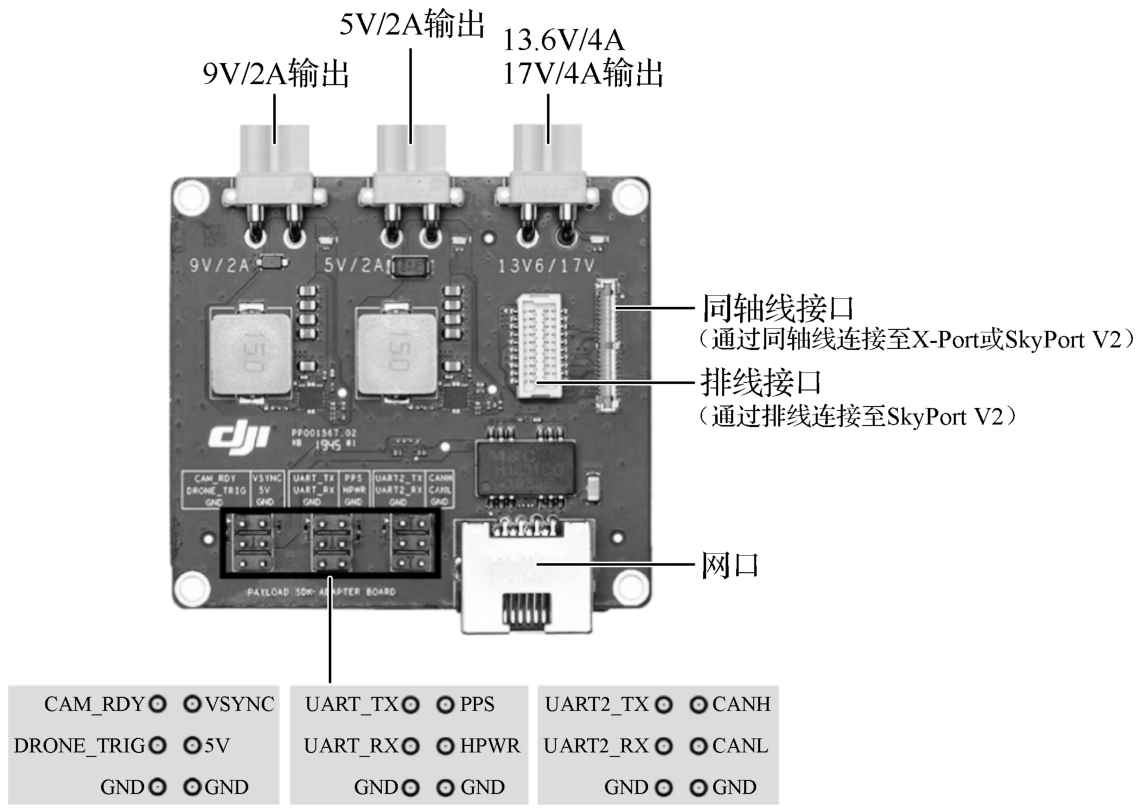

Payload SDK转接板（接口扩展板）是Payload SDK开发套件2.0的核心，如图2-28所示。
图2-28 Payload SDK转接板（接口扩展板）
与E-Port转接板类似，Payload SDK转接板的主要功能是将标准负载工具的引线接口转换为常用的接口，便于开发调试，这些接口主要包括以下几类。
（1）排线和同轴线输入：Payload SDK转接板需要通过排线或同轴线和SkyPort V2连接，或者通过排线和X-Port连接。
（2）电源输出：Payload SDK转接板的电源输出接口为3个XT30电源接口，分别用于直接输出13V6/17V电源（13V6/17V标识）、输出5V/2A电源（5V/2A标识）和输出9V/2A电源（9V2A标识）。
（3）排针输出：通过排针可以输出5V电压（5V）、串口（UART_RX、UART_TX）、高功率申请（HPWR）和PPS时钟同步接口（PPS）等，可用于连接负载。
（4）网口输出：标准的网络端口RJ45，可用于连接负载。
不同飞行平台、不同接口以及不同开发套件的硬件连接方式不同。由于M350 RTK的接口很全，因此本小节以M350 RTK为例介绍硬件连接的基本方式，最后介绍M3D/M3TD无人机E-Port Lite接口的连接方式。其余飞行平台的硬件连接方式是类似的，开发者可作为参考，也可以访问大疆开发者网站查询相应的硬件连接方式。在开发阶段，M350 RTK的硬件连接方式如图2-29所示。
E-Port转接板（或接口扩展板）实际上作为“中间件”，将开发板和飞行平台连接起来。本小节将介绍E-Port转接板（或接口扩展板）连接飞行平台和连接开发板的方法。

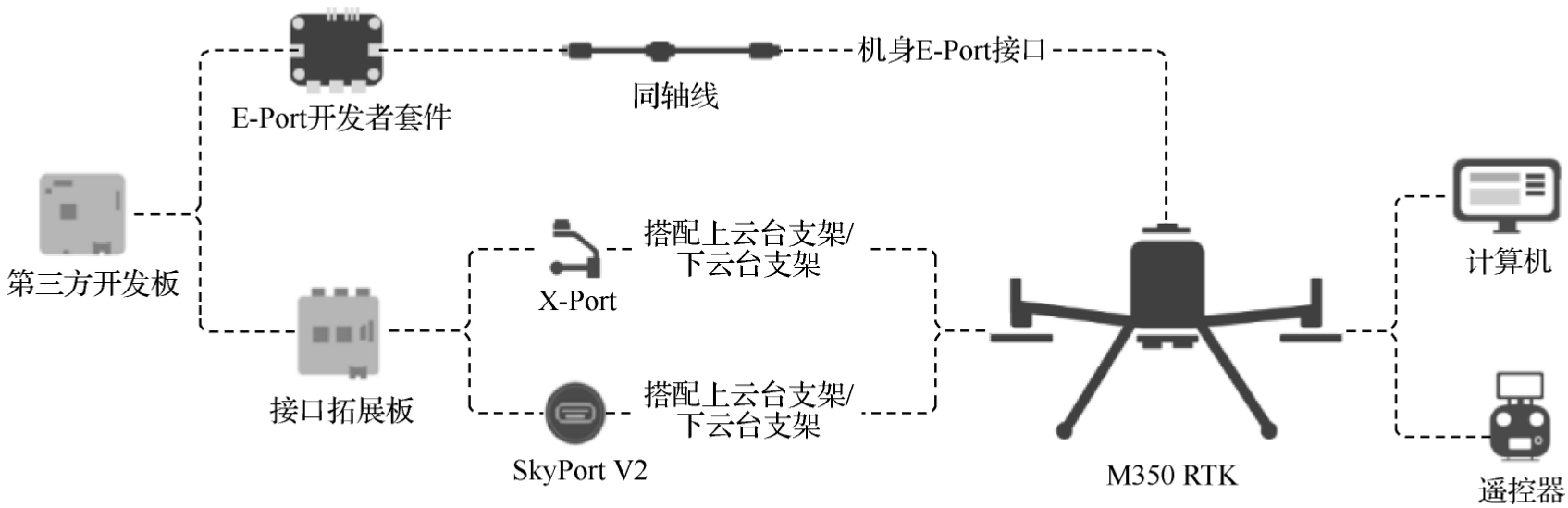

图2-29 M350 RTK的硬件连接方式
1.E-Port接口硬件连接
无人机和开发板的连接如图2-30所示。
（1）通过E-Port同轴线连接无人机和E-Port转接板：对于M350 RTK、M300 RTK和M30/M30T无人机，E-Port同轴线母头连接无人机时，A面向内（朝向中心），公头连接转接板时，B面向上（朝向芯片器件面）；对于M3D/M3DT、M3E/M3T无人机，E-Port同轴线母头连接无人机时，A面向左（以前向为正方向），公头连接转接板时，B面向上（朝向芯片器件面）。
（2）连接负载电源：将电源输出接口连接到负载设备（开发板），注意电压匹配，谨防高压烧毁开发板。

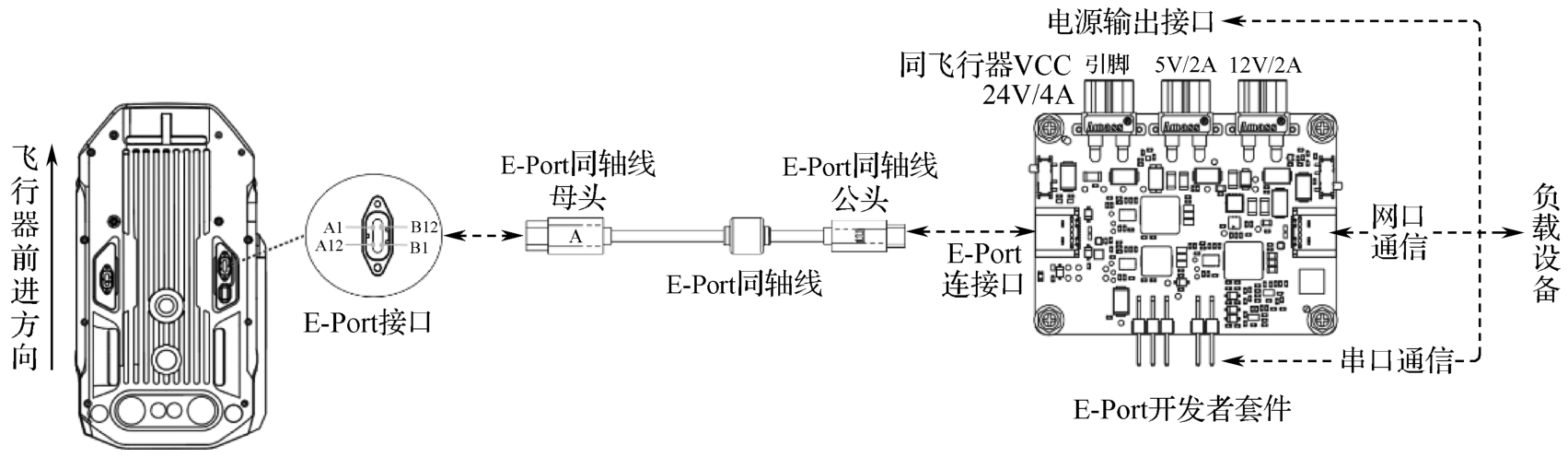

图2-30 无人机和开发板的连接（E-Port接口硬件连接）
（3）连接串口：通过杜邦线或排线插头连接E-Port转接板和负载设备的串口（包括TX、RX和GND）。按照串口的通信协议，负载的发送端口（TX）与E-Port转接板接收端口（RX）连接，负载的接收端口（RX）与E-Port转接板发送端口（TX）连接。如果负载设备没有串口，可以在负载端使用USB转TTL模块（如CH340设备等）。
注意： 某些树莓派的串口性能较差，建议使用USB转TTL模块连接串口。

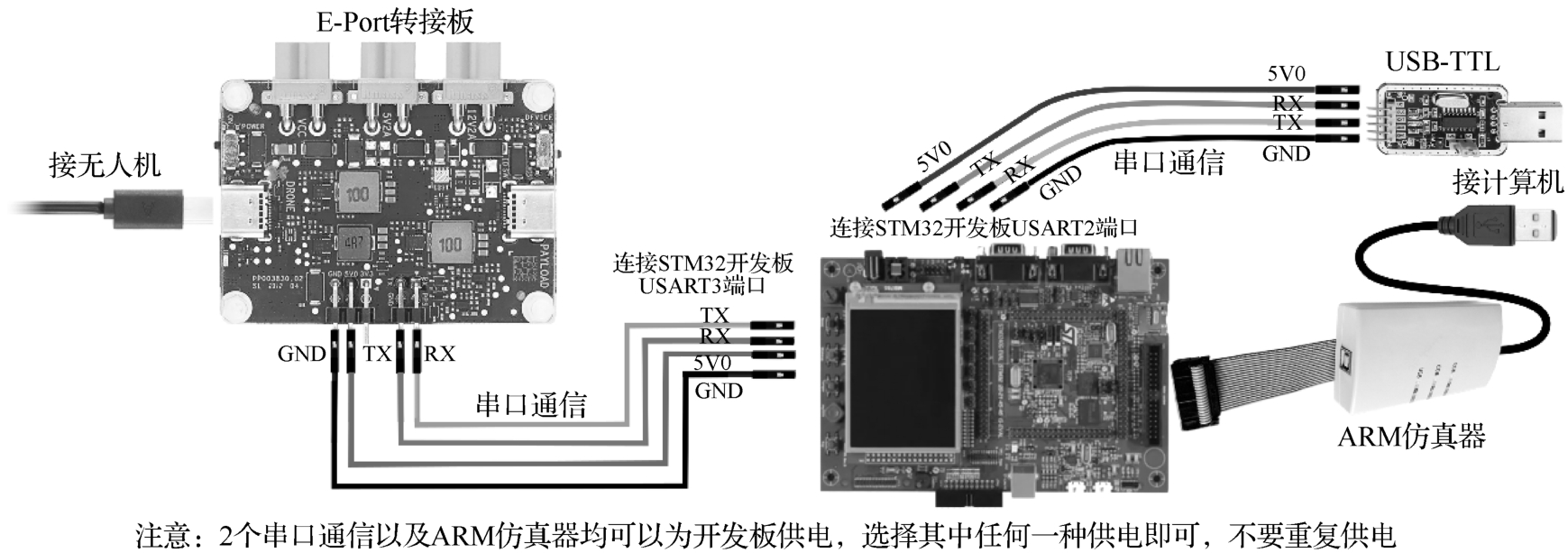

对于STM32F4xx开发板来说，为了便于调试，还需要通过ARM仿真器（JLINK、STLINK等）和串口与计算机相连接；其中ARM仿真器用于烧录和调试应用程序；串口用于输出调试内容，如图2-31所示。
图2-31 STM32F4xx开发板连接方式
注意： 连接时需要避免串口线、电源线和J-Link交叉供电，以免烧坏电路板。当一种供电方式供电能力不够时，建议独立供电。
STM32支持系统编程（In-System Programming, ISP）和电路编程（In-circuit Programming, ICP）两种常用的烧录方式。其中，ISP需要通过自举程序（Bootloader）和外围的UART/SPI等接口进行烧录，但是一般难以进行调试。ICP主要使用SWD、JTAG接口进行烧录，包括JLINK和STLINK仿真器等。JLINK是德国SEGGER公司推出的产品，主要支持ARM内核的芯片，如ARM7、ARM9等。而STLINK是STMicroelectronics（意法半导体）公司推出的仿真器产品，主要支持STM8和STM32系列的微控制器。
此外，还可以通过串口线直接下载程序进行烧录。这种方式需要设置BOOT0=1，BOOT1=0，使单片机从系统存储器启动，运行出厂预置的BootLoader程序，然后通过串口接收程序并将其写入主存储器。烧录完成后，需要将BOOT0引脚拉低，在主存储器处运行刚烧录的代码。
（4）连接网口或连接USB：这两种连接方式选其一即可。对于Linux开发板，USB或网口连接是非必须的，但功能受到限制；对于RTOS开发板，无须此类连接。
首先，需要将USB主/从切换开关切换为主设备（Host），即拨动开关靠向USB 2.0接口方向，然后通过USB网卡连接或者直接USB连接，如下所示。

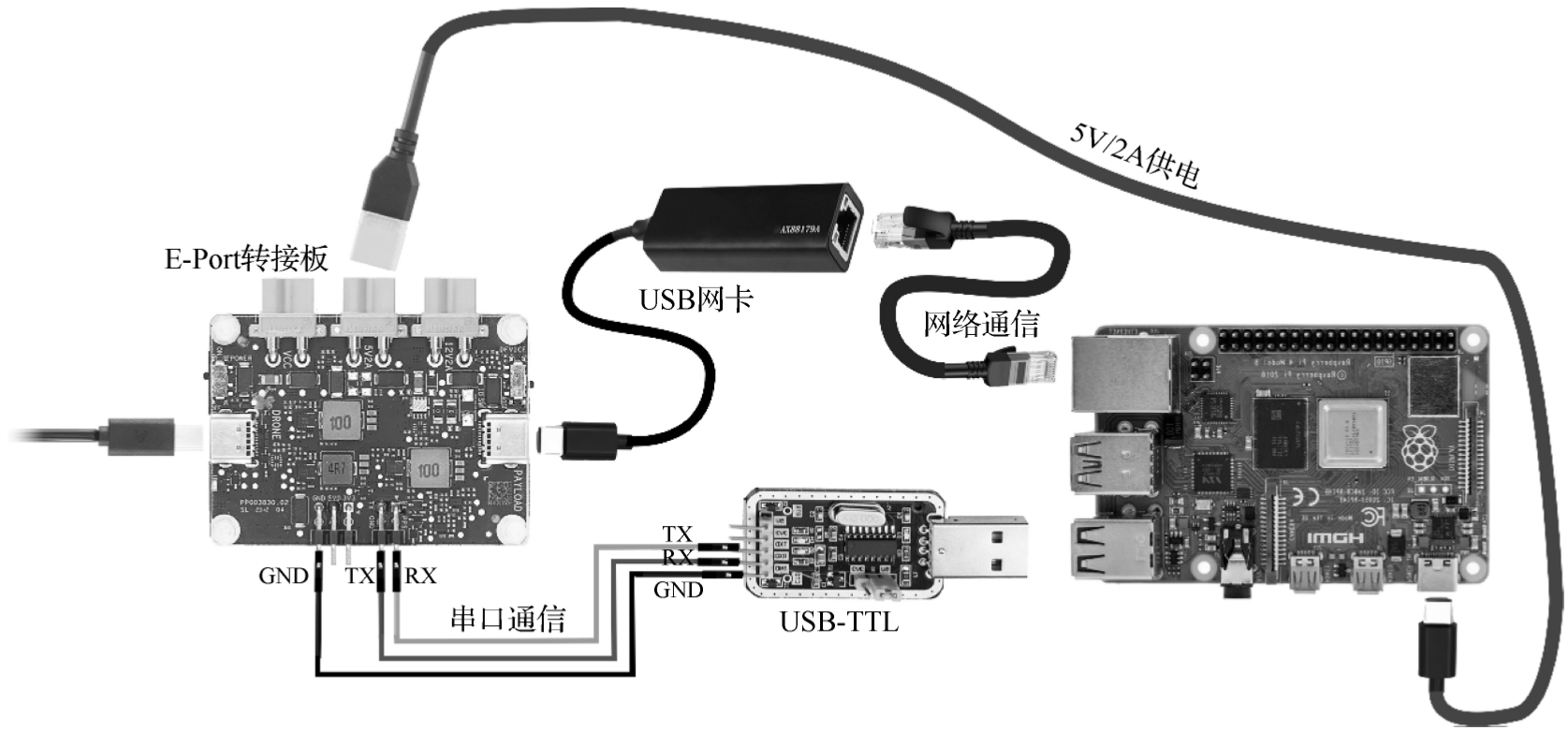

❑ USB网卡连接（适用于M3D/M3TD、M350 RTK、M30/M30T和M3E/M3T等无人机）：使用USB网卡芯片对接E-Port转接板的USB接口和负载，建议选择AX88179A、RTL8152等Type-C接口的USB网卡，如图2-32所示。
❑ USB连接（适用于M3D/M3TD、M350 RTK、M30/M30T、M3E/M3T和M300 RTK等无人机）：直接通过USB线连接E-Port转接板的USB接口和负载。 此类连接方式直接通过USB对负载供电，无须独立的供电连接，如图2-33所示。
注意： 对于树莓派4B来说，RNDIS或Bulk通信只能采用USB 2.0协议，因此并不需要全功能的Type-C数据线。但是，为了屏蔽干扰，建议选择USB同轴线。
（5）打开E-Port转接板的电源开关：朝向远离E-Port接口的方向波动开关。

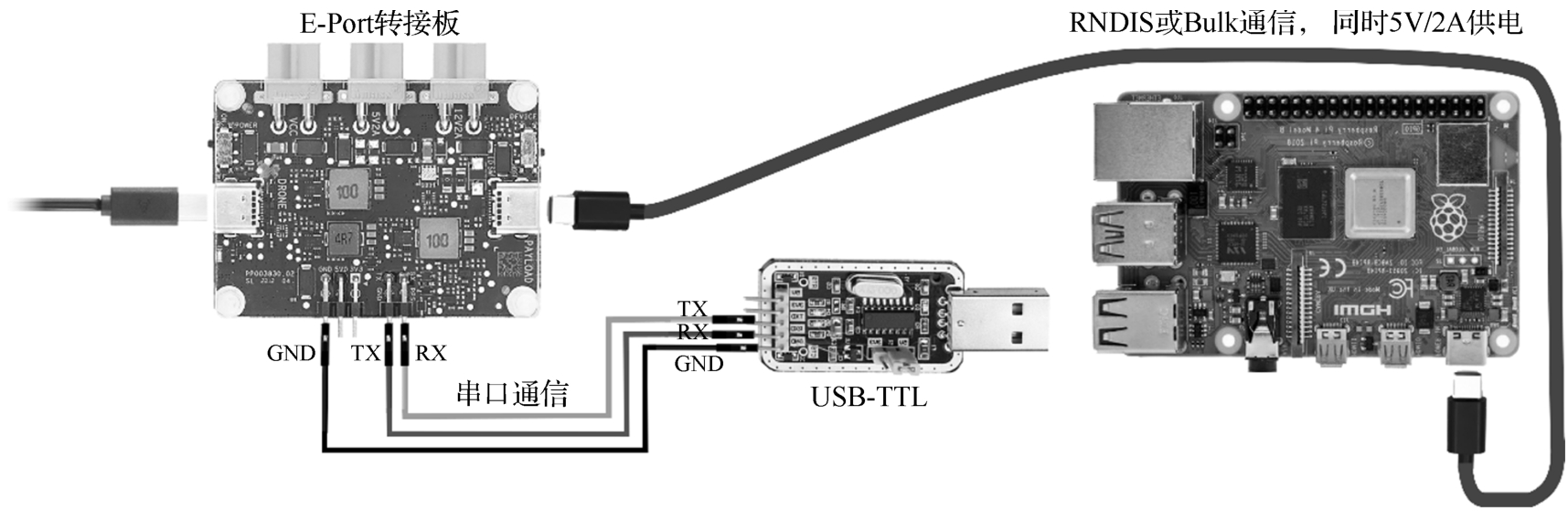

图2-32 通过USB网卡连接树莓派4B
图2-33 通过USB连接树莓派4B
2.SkyPort V2转接环硬件连接

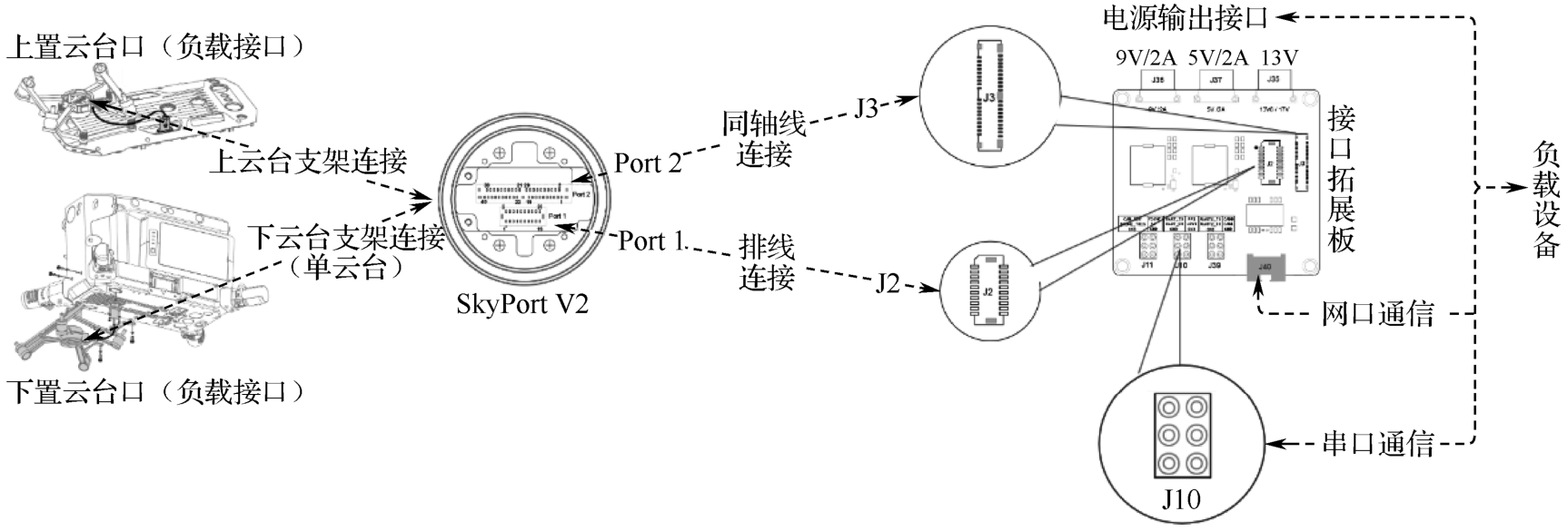

SkyPort V2转接环硬件连接（见图2-34）相对简单，其步骤如下所述。
（1）将SkyPort V2转接环安装固定在负载的云台支架上，既可以安装在上云台支架，也可以安装在下云台支架。
图2-34 SkyPort V2转接环硬件连接
（2）通过排线或者同轴线连接SkyPort V2与接口拓展板。
（3）连接串口。
（4）连接网口（可选）。
注意： 由于接口扩展板上存在网络接口，因此直接使用网线连接Linux开发板（树莓派）的网口即可，无须USB网卡。另外，RTOS开发板不支持使用该网络接口。
（5）连接电源。
3.X-Port标准云台硬件连接

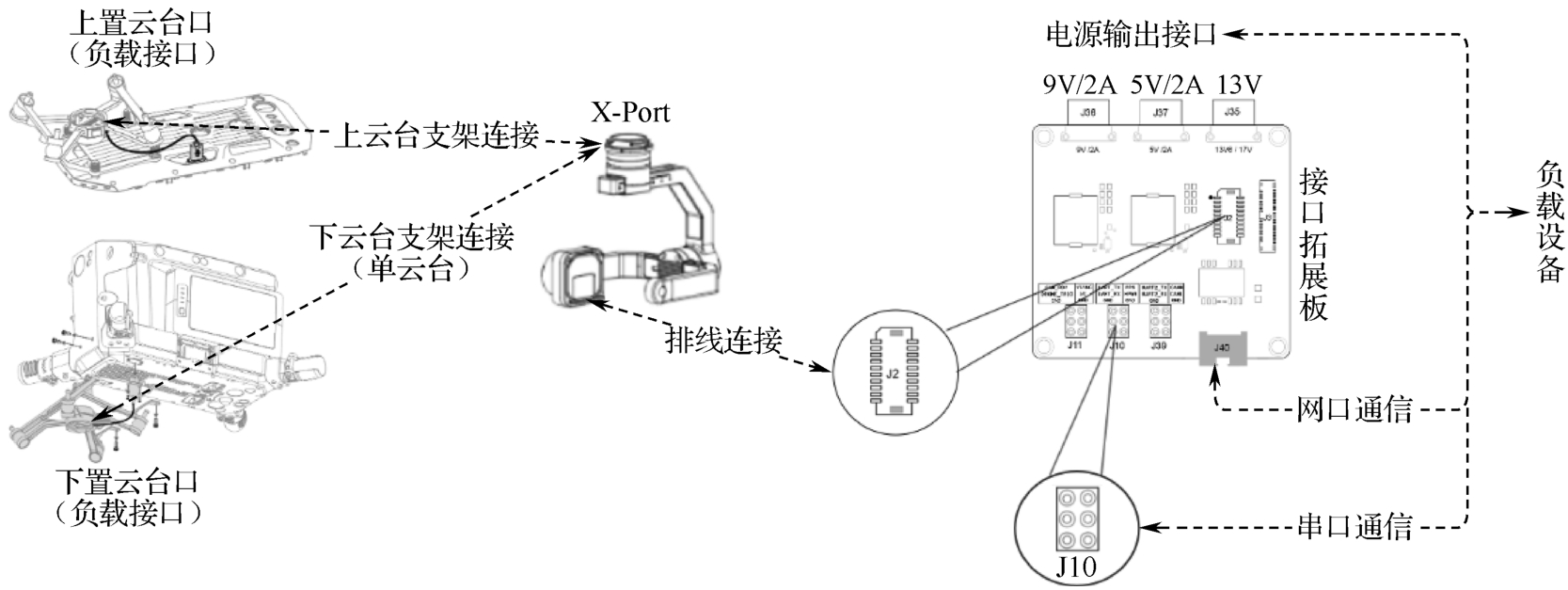

X-Port标准云台硬件连接（见图2-35）和SkyPort V2非常类似，步骤如下所述。
（1）将X-Port标准云台安装固定在负载的云台支架上，既可以安装在上云台支架，也可以安装在下云台支架。
（2）通过排线或者同轴线连接X-Port与接口拓展板。
（3）连接串口。
（4）连接网口（可选）。
（5）连接电源。
图2-35 X-Port标准云台硬件连接
关于串口、网口和电源的连接方法可以参考上述E-Port转接板中的连接方法，这里不再赘述。
4.E-Port Lite接口硬件连接
E-Port Lite接口支持M3D/M3TD和FlyCart30无人机，是大疆行业无人机系列最新的接口标准。E-Port Lite接口经过了阉割，仅支持与负载之间的UART串口通信，因此这种连接方式更加适合于FreeRTOS操作系统（如STM32开发平台等）。E-Port Lite接口的连接方式非常简单，只需要以USB-OTG的方式通过USB转TTL模块与负载设备连接即可。 M3D/M3TD和FlyCart 30无人机的E-Port Lite接口与负载连接的连接方式分别如图2-36和图2-37所示。

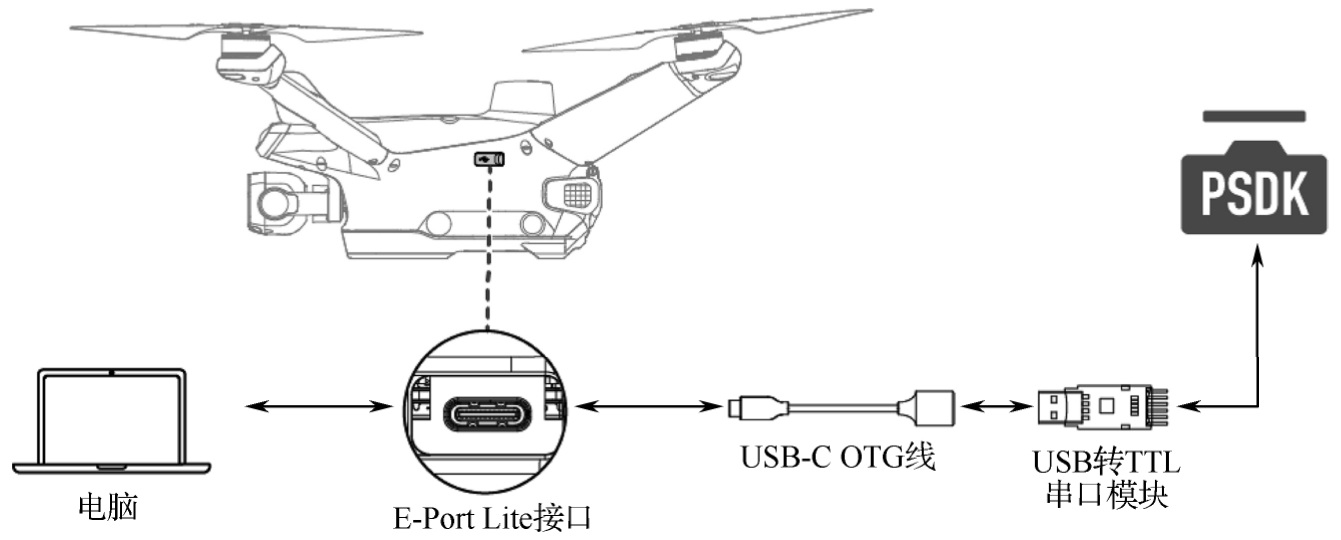

图2-36 M3D/M3TD无人机E-Port Lite接口与负载的连接方式

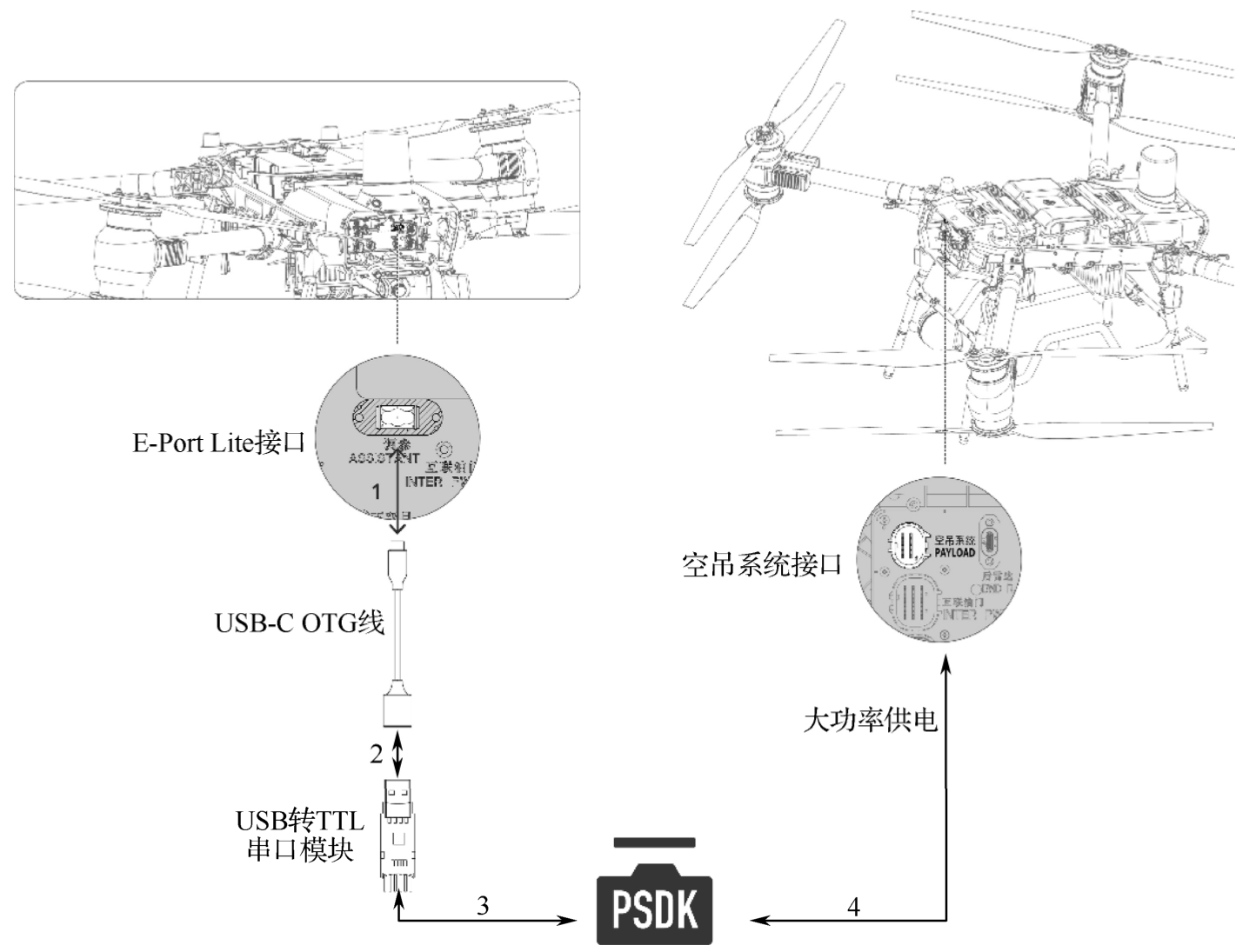

图2-37 FlyCart 30无人机E-Port Lite接口与负载的连接方式
在选用USB-TTL串口模块时，尽量选择官方支持验证的CP2102、FT232模块，一些低成本的USB-TTL模块产品可能因性能不佳导致负载连接失败，需要开发者特别注意。
