2.3　out-of-context（OOC）综合模式

2.3.1　Project模式下使用OOC

out-of-context（OOC）综合模式本质上是一种自底向上（bottom-up）的综合方法，该方法可以应用于IP、IPI（IP Integrator）的Block Design及用户逻辑。这里着重介绍如何对用户逻辑使用OOC综合方法。

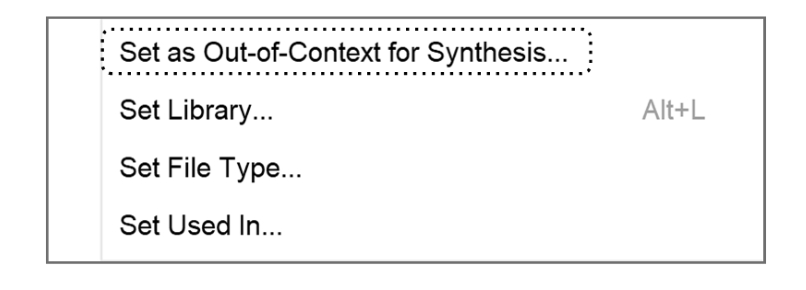

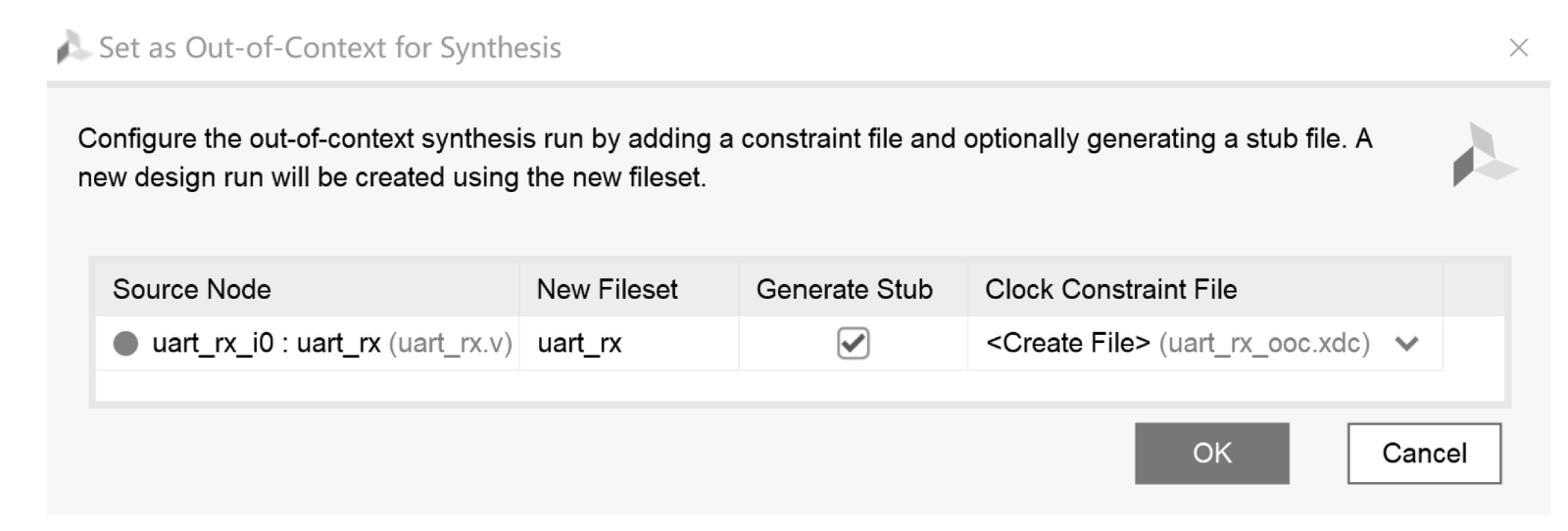

仍以Vivado自带的例子工程Wavegen为例。设定工程名为WaveGenOOC，打开该工程之后，选中uart_rx模块，单击右键就会出现如图2.27所示的界面，选择图中方框标记的选项，会弹出如图2.28所示的界面。在此界面中，Source Node指定了被设定为OOC综合的模块，Generate Stub的作用是告知Vivado在对顶层设计综合时，需要把uart_rx模块当作黑盒子（Black Box）对待（因为其在OOC模式下已被单独综合，有单独的网表文件）。

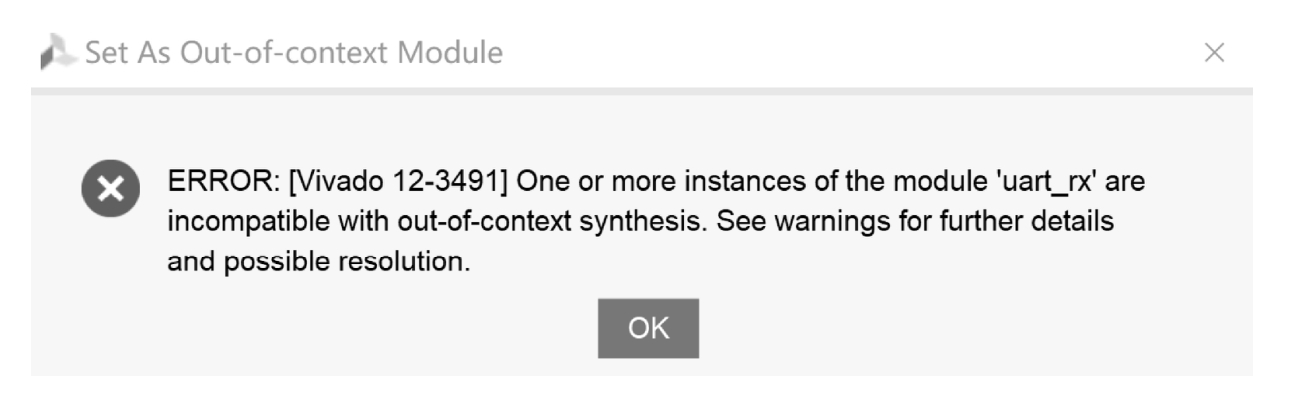

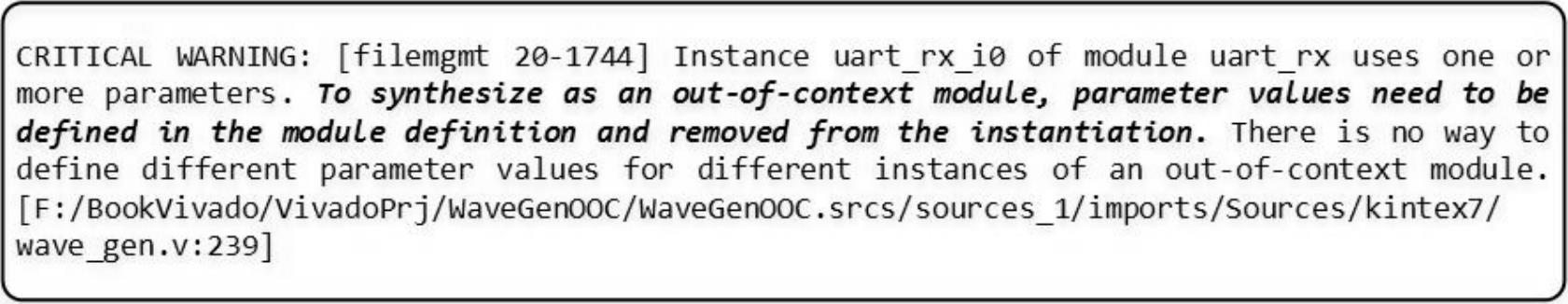

单击OK按钮之后，会出现如图2.29所示界面，显示设定OOC失败，并在Tcl Console窗口中给出CRITICAL WARNING（如图2.30所示）。注意其中加粗的斜体字，表明失败原因是实例化uart_rx时出现了参数传递。

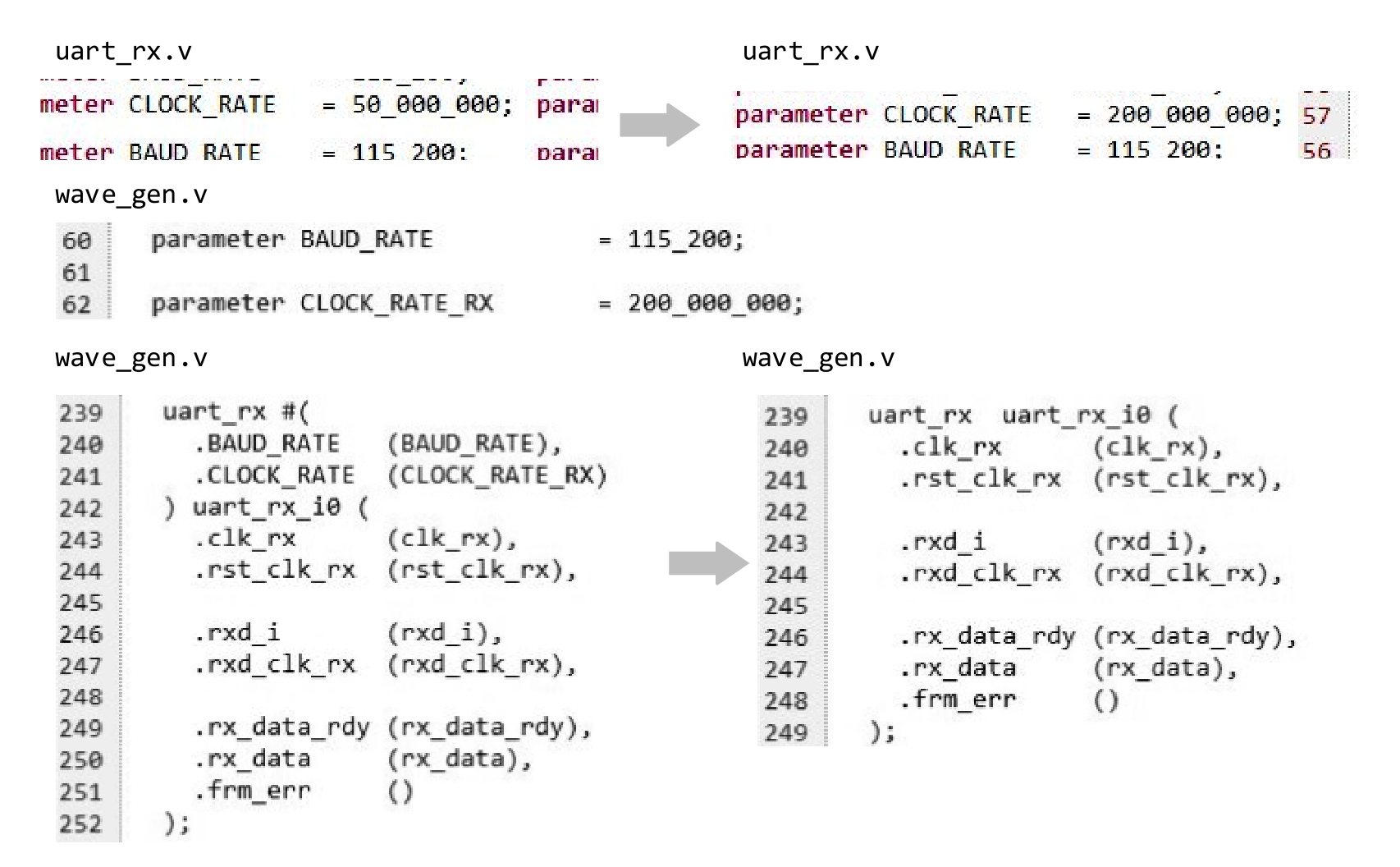

进一步分析，在uart_rx.v中定义了两个参数，如图2.31左侧所示，在顶层wave_gen.v中对这两个参数重新定义并在uart_rx.v实例化时执行参数传递，而这对于需要OOC综合的模块而言是不允许的。因此，做如下两点改动：

（1）直接将实际参数值写入uart_rx.v中；

（2）在顶层wave_gen.v中对uart_rx.v模块实例化时移除参数传递，如图2.31右侧所示。

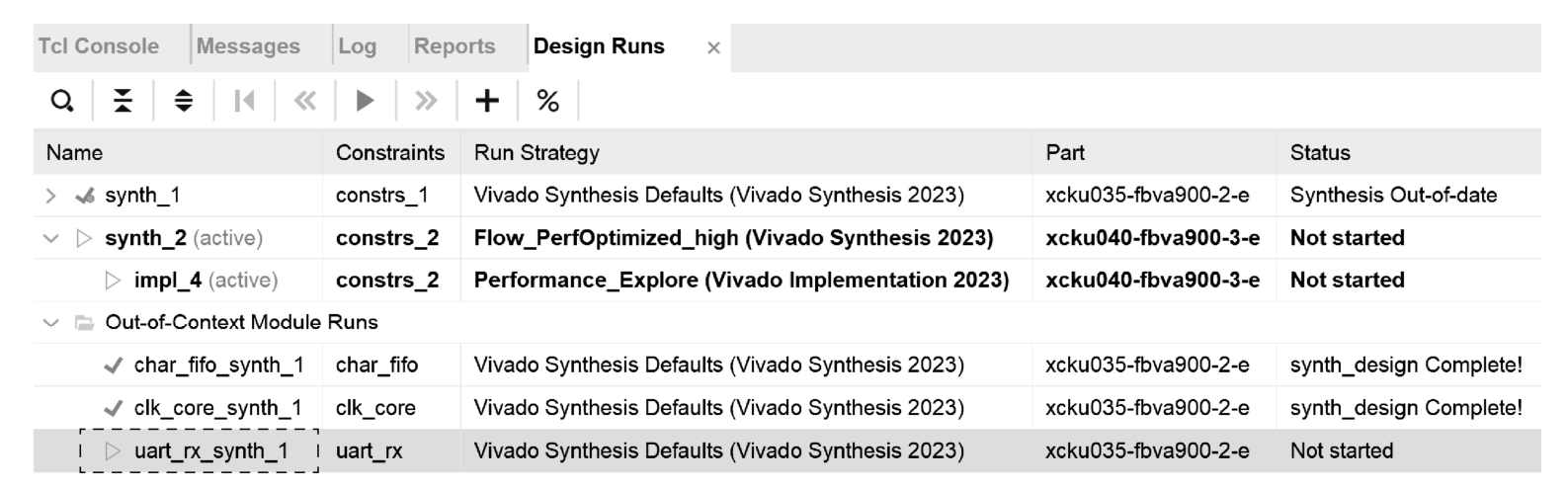

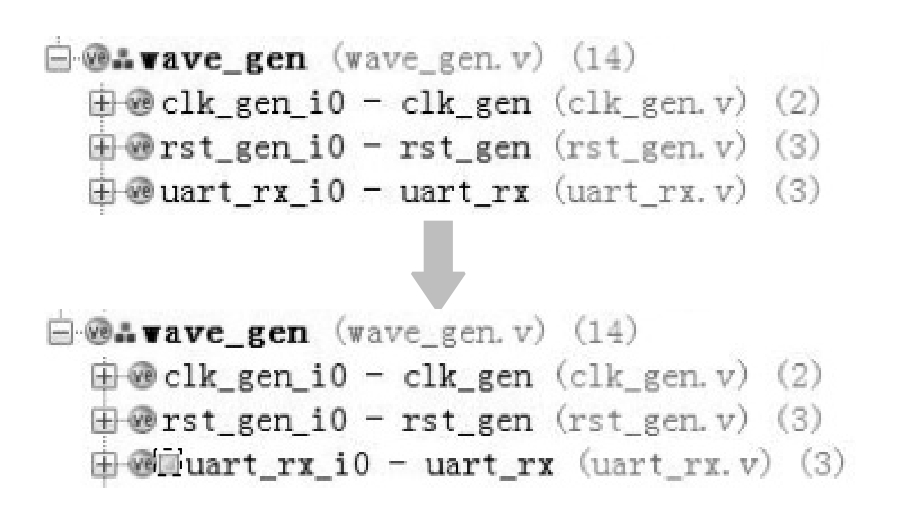

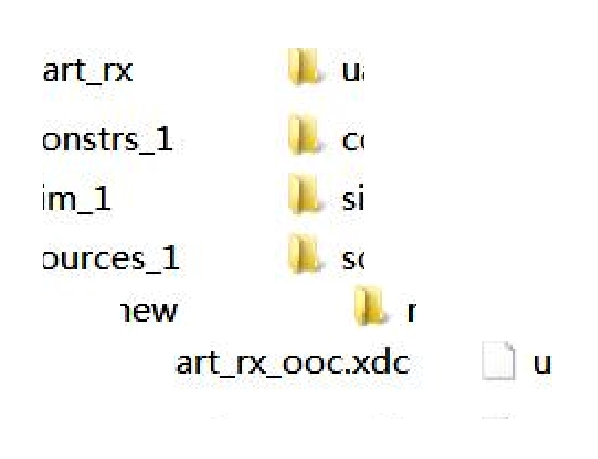

重新设定OOC，弹出如图2.28所示界面，其中的New Fileset表明会生成一个新的文件夹uart_rx，Clock Constraint File表明会生成一个时钟约束文件，如图2.32所示。同时，uart_rx模块前多了一个实体方块，如图2.33中虚线框标记所示，表明此模块被设定为OOC综合模式。此外，在Design Runs窗口中，增添了uart_rx的单独综合，如图2.34中的虚线框标记所示。

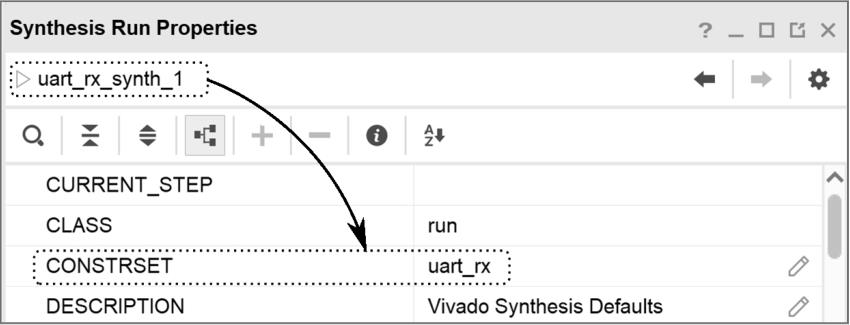

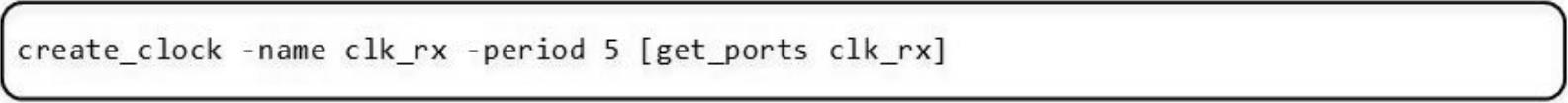

对于uart_rx_ooc.xdc文件，打开之后，内容为空，添加如Tcl脚本2.1所示的时钟约束，之后即可对uart_rx模块单独进行综合。注意，uart_rx_ooc.xdc并不需要添加到Vivado工程中，它会和图2.34中的uart_rx_synth_1自动关联起来，如图2.35所示。

Tcl脚本2.1　添加时钟约束

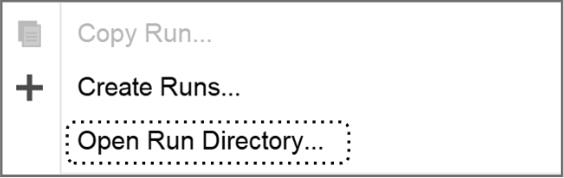

在如图2.34所示的Design Runs窗口中，选中uart_rx_synth_1，单击右键，出现如图2.36所示界面，选择虚线框标记，即可打开uart_rx_synth_1所在目录，可以看到生成的网表文件uart_rx. dcp。

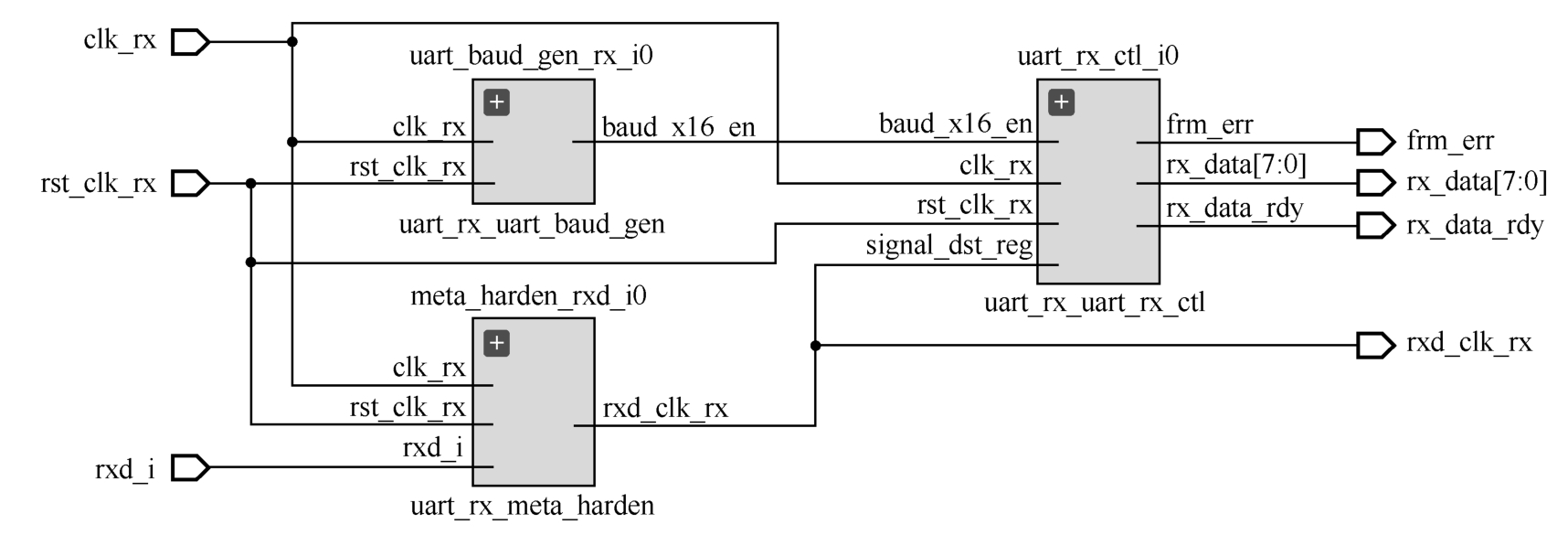

对于uart_rx_synth_1，打开运行结果，可以看到如图2.37所示的Schematic视图。此视图中，输入/输出引脚并没有插入I/O BUF。之后，可对该模块单独进行时序分析。

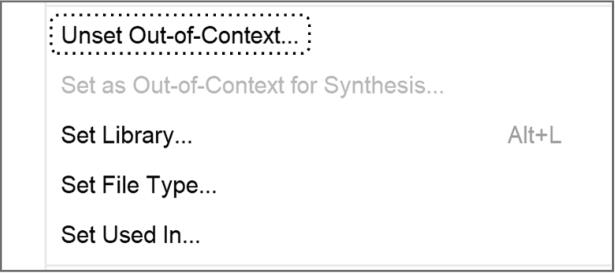

此外，对于已设定为OOC综合模式的模块，可撤销OOC设置，如图2.38中的虚线框所示。

结论

对于设定为OOC综合的模块：

·　在模块内部可以设定参数，但在该模块被实例化时不允许出现参数映射。

·　若包含其他IP，则该IP应设定为Global综合模式，而不能设定为OOC综合模式。

·　对所有时钟引脚要添加时钟周期约束。

2.3.2　Non-Project模式下使用OOC

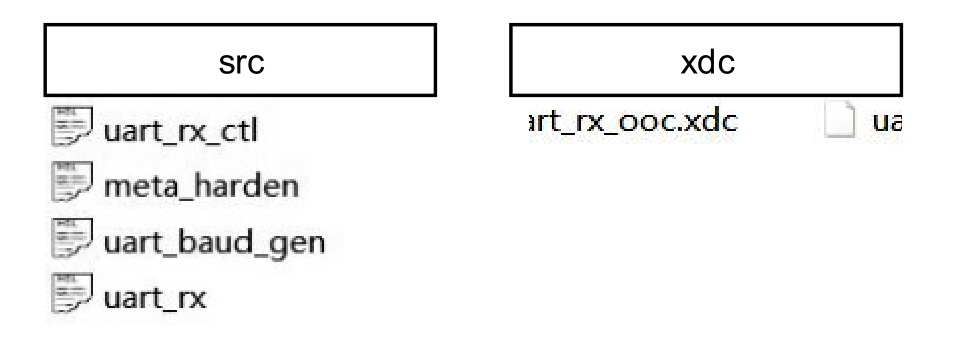

在Non-Project模式下，使用OOC也非常容易操作。仍以Wavegen工程为例，需要将其中的uart_rx模块应用OOC综合模式。首先创建src文件夹，将相应的Verilog文件复制到该目录下，同时创建xdc文件夹和uart_rx_ooc.xdc文件，其中.xdc的文件内容为clk_rx的时钟周期约束，与Tcl脚本2.1一致。整体目录如图2.39所示。

在Vivado Tcl Shell中执行Tcl脚本2.2所示内容。注意，需要先将Vivado的工作目录切换到src所在目录。脚本运行完毕后可通过start_gui命令打开Vivado，回到图形界面下，查看综合后网表的Schematic视图。

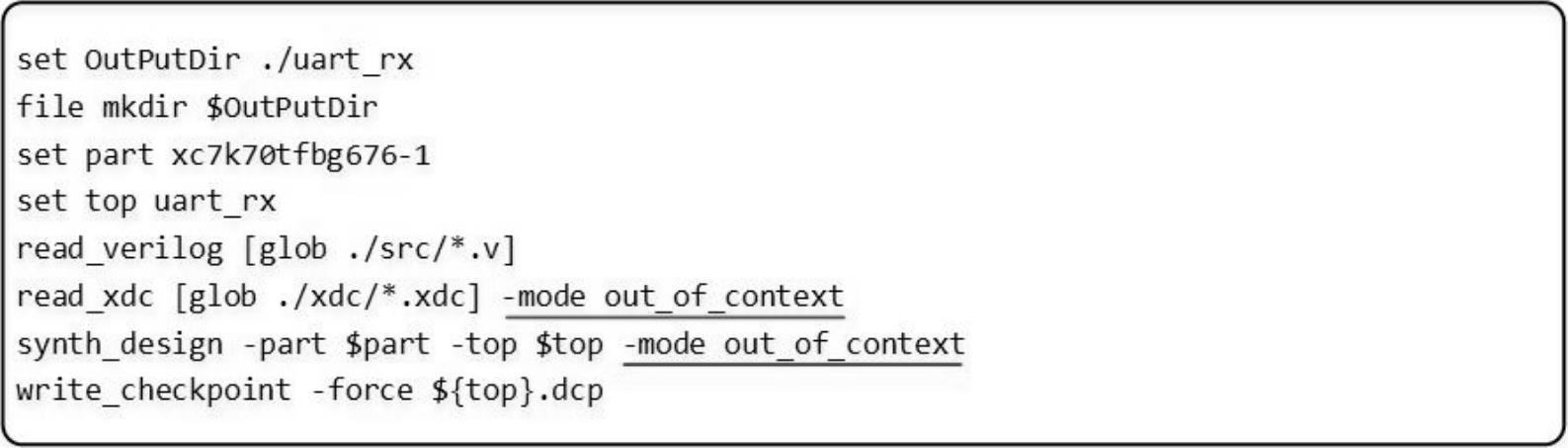

Tcl脚本2.2　Non-Project模式应用OOC综合方法

在Tcl脚本2.2中，需要注意，读入xdc时要以out_of_context模式读入，综合时也要指定综合模式为out_of_context，如脚本中的下画线部分所示。 2d5giam1AHilTvZ4ZYKAopWrBzBO5KXcHU2fJJMsOpiu1NGwCPyfiHaeZyOG7FjK
