5.2 Capture到Allegro PCB Editor的信号属性分配

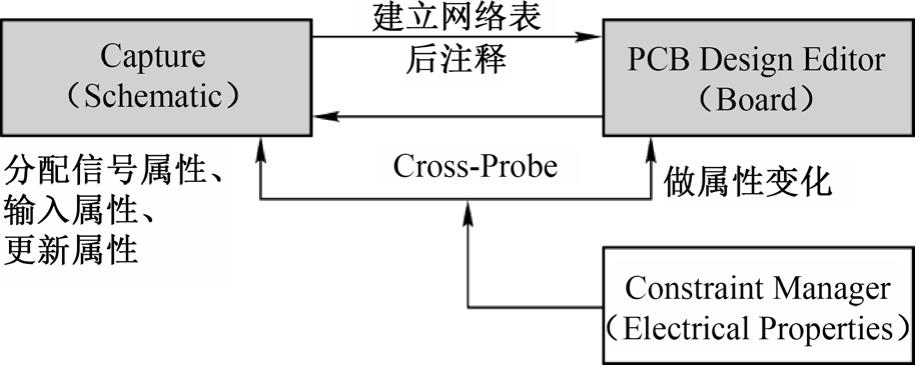

现在的设计经常运行在纳秒级甚至更快的边缘速率下。在如此快的边缘速率下，在设计周期中尽早解决时序问题变得尤为重要，处理好这个问题就能使产品尽早上市。解决高速问题需要在原理图设计阶段早确认、早分析、早规范。现在，Capture 可以处理高速电气约束，并使设计通过一个完整的Front-to-Back流程，如图5-2-1所示。可以使用新的GUI界面在属性编辑窗口（Property Editor）中分配信号流属性，如 PROPAGATION_DELAY、RELATIVE_PROPAGATION_DELAY、RATSNEST_SCHEDULE。

1.为网络分配PROPAGATION_DELAY属性

PROPAGATION_DELAY 属性定义一个网络任意引脚对之间的最小和最大允许传输延迟/传输长度。通过为网络分配这一属性，能够使布线器限制互连长度在约束范围之内，其格式如下：

<pin-pair>:<min-value>:<max-value>

➢pin-pair（引脚对）：被约束的引脚对。

➢min-value（最小值）：最小允许传输延迟/传输长度。

➢max-value（最大值）：最大允许传输延迟/传输长度。

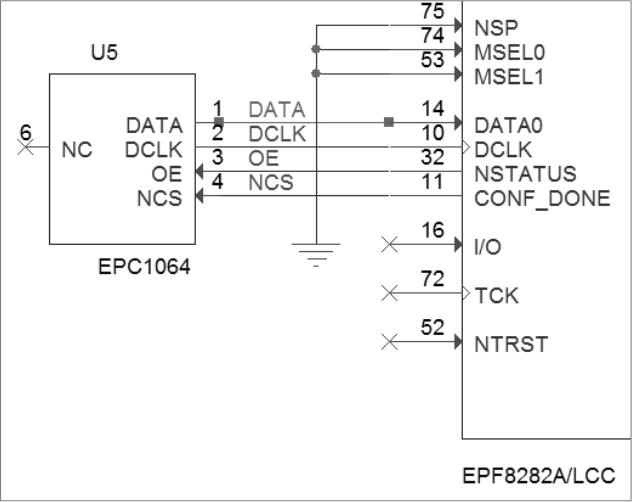

（1）双击想要分配“PROPAGATION_DELAY”属性的DATA网络，如图5-2-2所示。

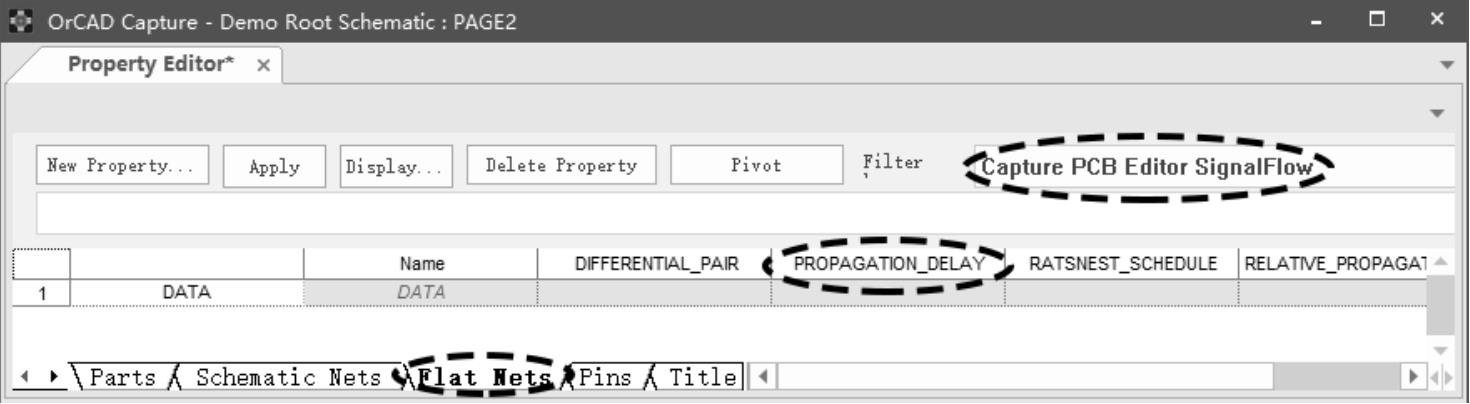

（2）在弹出的属性编辑窗口中的“Filter”文本框中输入“Capture PCB Editor SignalFlow”，选择“Flat Nets”标签，如图5-2-3所示。

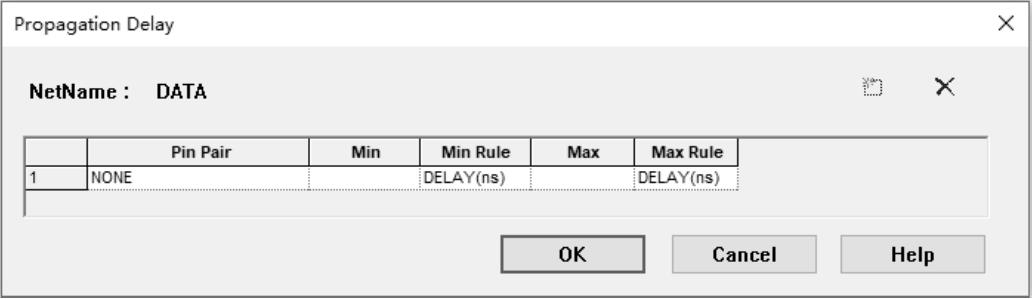

（3）用鼠标右键单击“PROPAGATION_DELAY”栏下的黄色区域，从弹出的菜单中选择“Invoke UI”，会弹出如图5-2-4所示的“Propagation Delay”对话框。

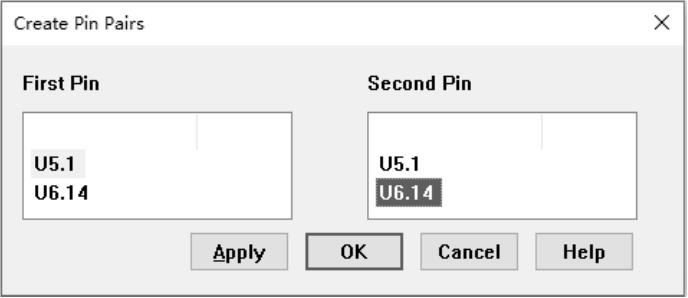

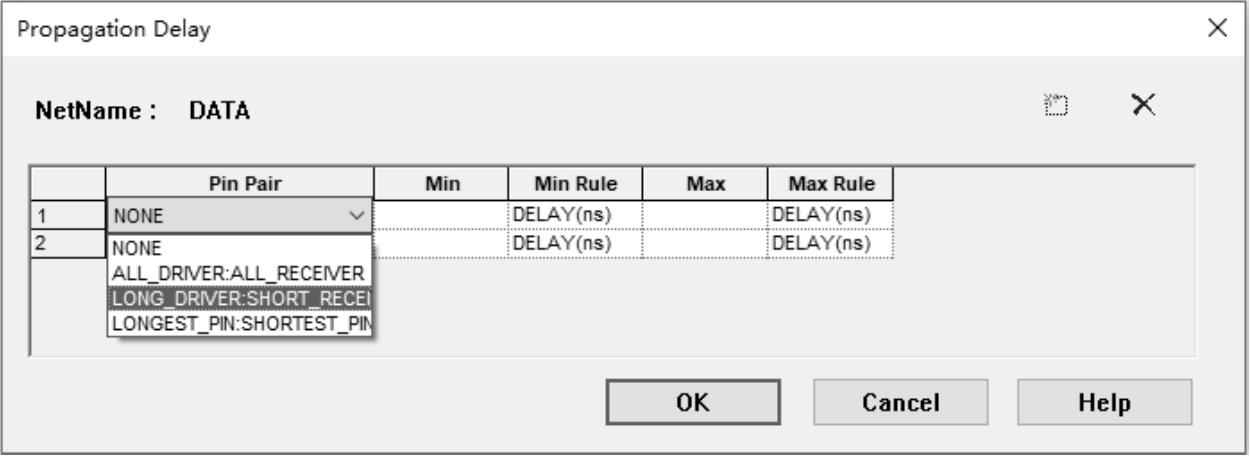

（4）单击按钮 添加引脚对，会弹出如图5-2-5所示的建立引脚对对话框，第1个引脚选择 U5.1，第2个引脚选择 U6.14，单击“OK”按钮。选中添加的引脚对，单击按钮 可以删除引脚对。也可以单击“Pin Pair”栏，在下拉列表（见图5-2-6）中选择1项作为引脚对。

➢ALL_DRIVER：ALL_RECEIVER：对所有驱动器/接收器引脚对应用最小/最大约束。

➢LONG_DRIVER：SHORT_RECEIVER：对最短的驱动器/接收器引脚对应用最小允许传输延迟，对最长的驱动器/接收器引脚对应用最大允许传输延迟。

➢LONGEST_PIN：SHORTEST_PIN：对最短的引脚对应用最小允许传输延迟，对最长的引脚对应用最大允许传输延迟。

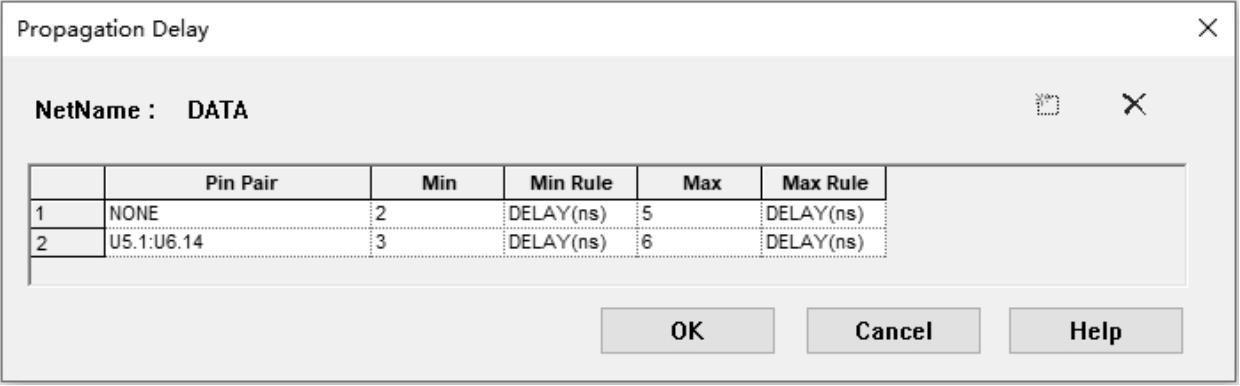

（5）在“Min”文本框中输入最小允许传输延迟，在“Max”栏中输入最大允许传输延迟，在“Min Rule”栏和“Max Rule”栏中指定最小约束、最大约束的单位，如图5-2-7所示。

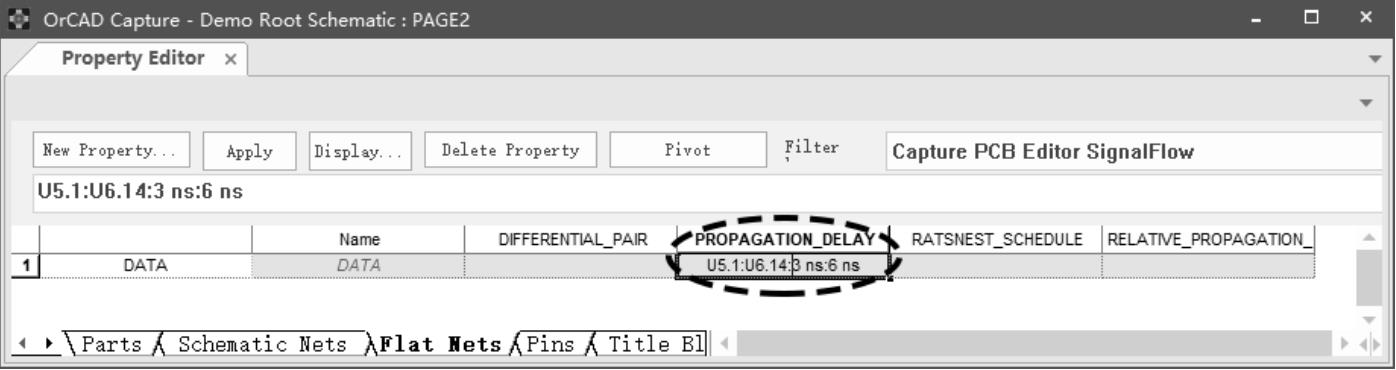

（6）单击“OK”按钮查看属性编辑窗口，新添加的“U5.1：U6.14：3 ns：6 ns”属性出现在“PROPAGATION_DELAY”栏中，如图5-2-8所示。

2.为网络分配RELATIVE_PROPAGATION_DELAY属性

现在仍然为 DATA 网络添加 RELATIVE_PROPAGATION_DELAY 属性，该属性是附加给一个网络上的引脚对的电气约束。可以为同步总线应用 RELATIVE_PROPAGATION_DELAY属性。

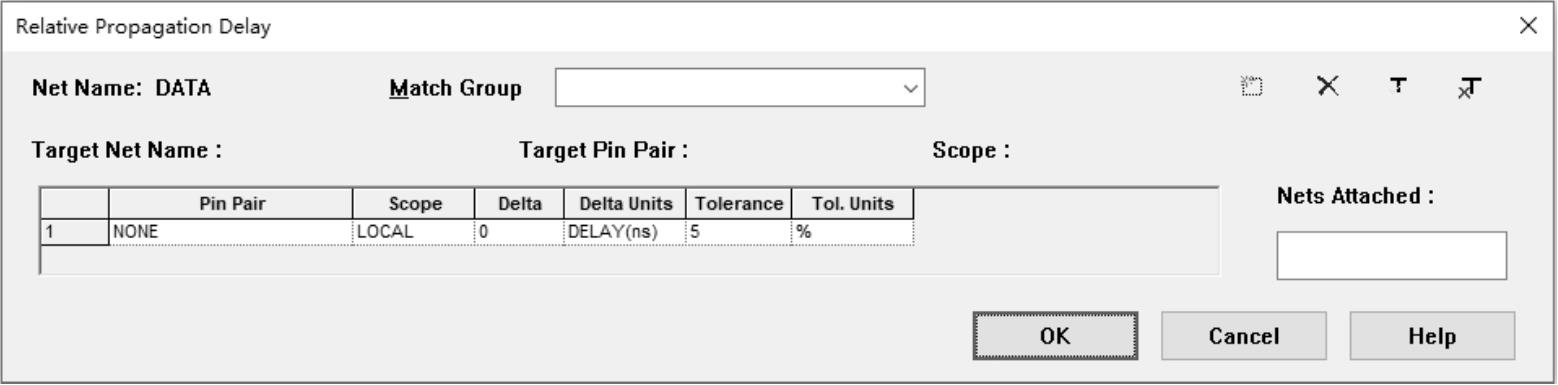

（1）在图5-2-3中，用鼠标右键单击“RELATIVE_PROPAGATION_DELAY”栏下的黄色区域，从弹出的菜单中选择“Invoke UI”，会弹出如图5-2-9所示的“Relative Propagation Delay”对话框。

➢Scope.

·LOCAL：在同一个网络的不同引脚对间定义RELATIVE_PROPAGATION_DELAY属性。

➢Delta：为组中所有网络匹配目标网络的相对值。

➢Delta Units：指定Delta的单位，若选择Delay，则单位为ns；若选择Length，则单位为mil。

➢Tolerance：指定引脚对的最大允许传输延迟。

➢Tol.Units：指定Tolerance的单位，分别为%、ns和mil。

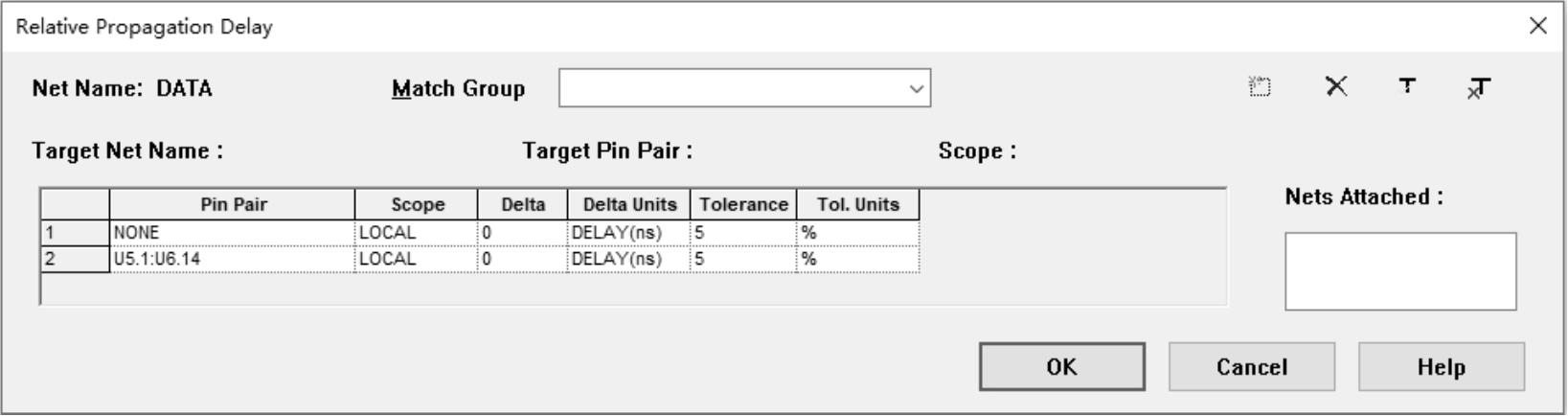

（2）单击按钮 添加引脚对，会弹出如图5-2-5所示的建立引脚对对话框，第1个引脚选择U5.1，第2个引脚选择U6.14，单击“OK”按钮，设置好的引脚对如图5-2-10所示。

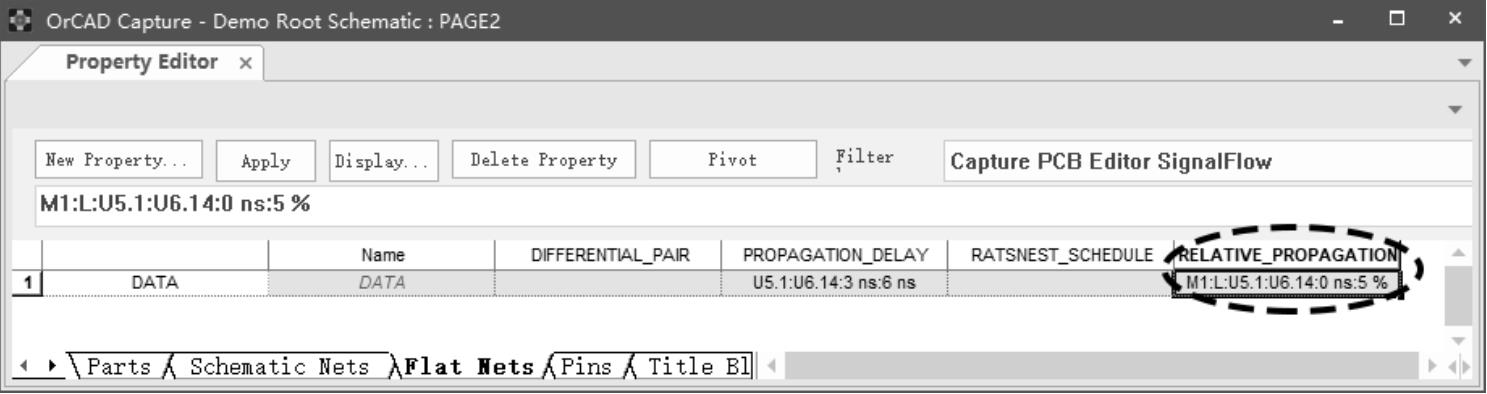

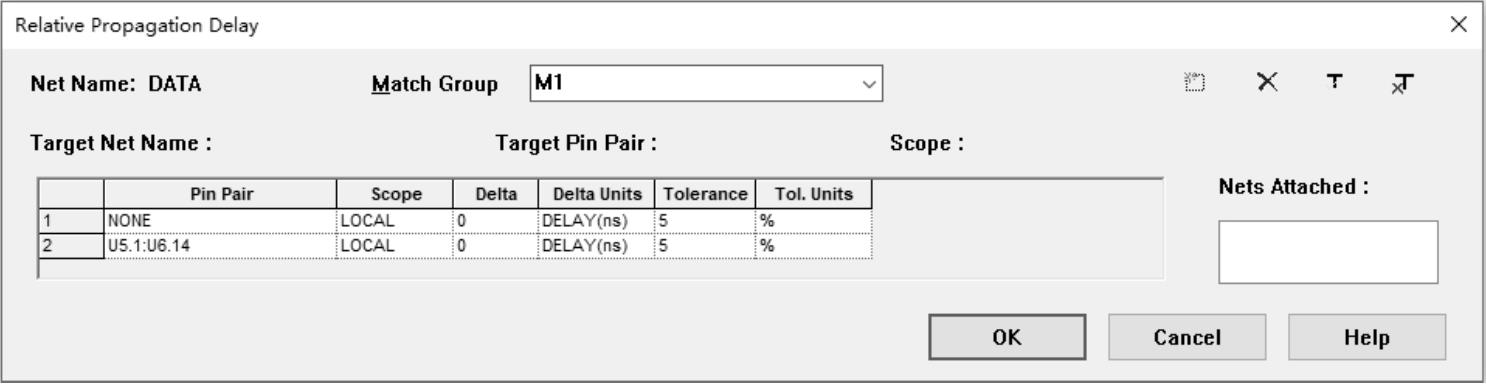

（3）修改各栏参数，如图5-2-11所示，在“Match Group”文本框中输入“M1”，单击“OK”按钮，查看属性编辑窗口中新添加的约束，设置属性，如图5-2-12所示。

3.为网络分配RATSNEST_SCHEDULE属性

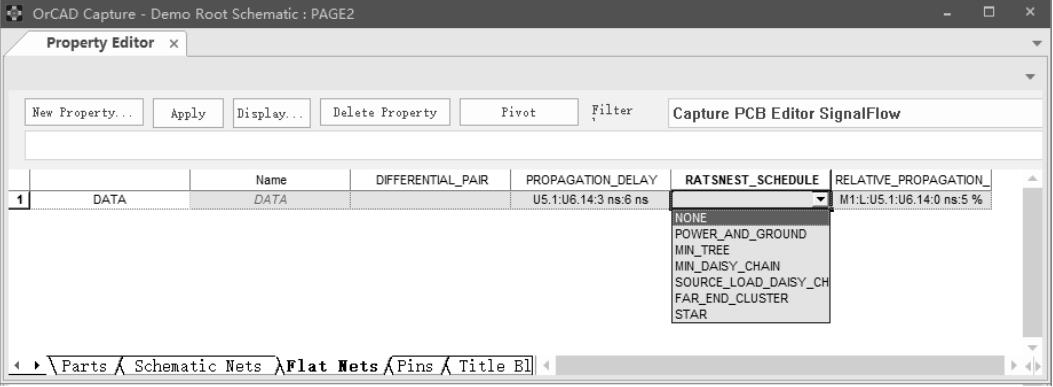

“Flat Nets”页面的最后一个属性是RATSNEST_SCHEDULE，如图5-2-13所示。该属性指定Constraint Manager对一个网络执行RATSNEST计算的类型。通过使用该属性，能够在时间和噪声容限上达到平衡，通过从列表框选择值能够很容易地分配该属性。

4.输出新增属性

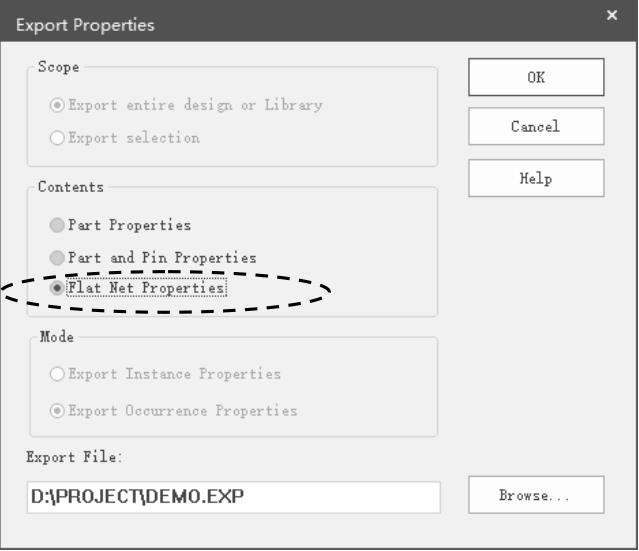

切换到项目管理器模式，执行菜单命令“Tools”→“Export Property”，会弹出如图5-2-14所示的输出属性对话框，在“Contents”选区中选择“Flat Net Properties”，单击“OK”按钮。
