4.11 将原理图输出为PDF格式

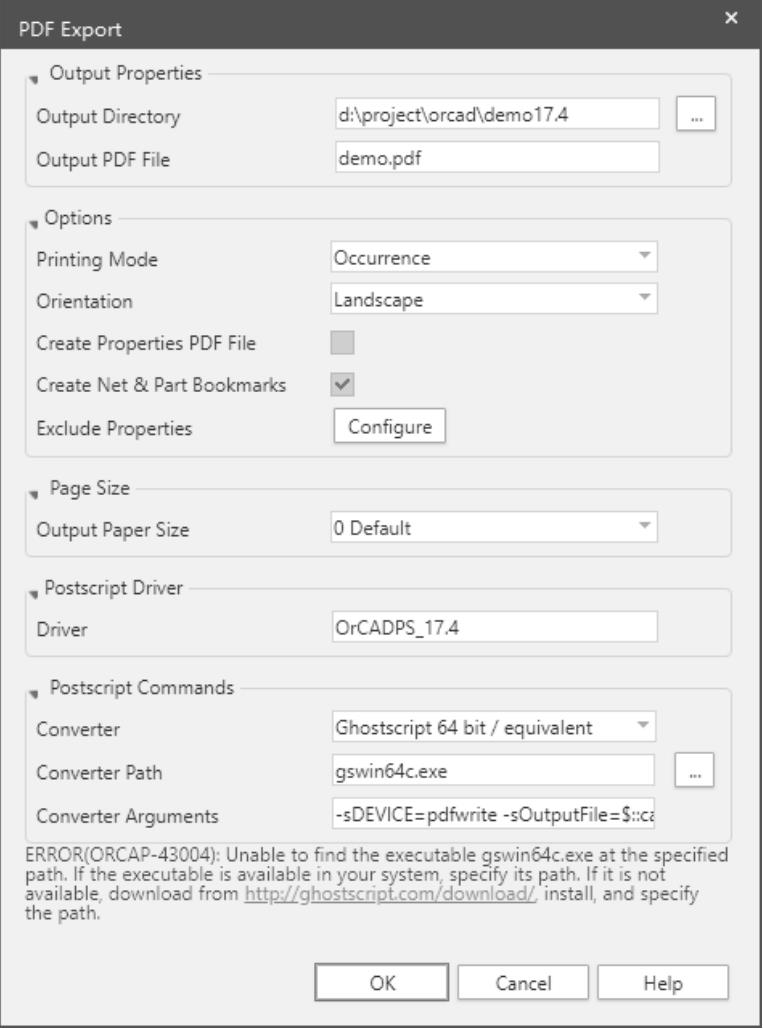

OrCAD Capture 可以创建原理图设计的 PDF,此时计算机需要安装 ghostscript32 位、ghostscript64位、Adobe Acrobat Distiller或Custom程序。创建方法为切换到项目管理器,选择要输出的原理图页面,执行菜单命令“File”→“Export”→“PDF”,会弹出如图4-11-1所示的PDF输出设置对话框。

图4-11-1 PDF输出设置对话框

➢Output Properties:设置输出属性。

·Output Directory:指定输出目录文件夹。

·Output PDF File:指定输出PDF文件名。

➢Options.

·Printing Mode:选择要打印的设计的“Instance”模式或“Occurrence”模式。

·Orientation:选择“Potrait”或“Landscape”模式。

·Create Properties PDF File:选择此选项即可生成PDF文件。PDF文件以<Output PDF File>.pdf 的形式保存在输出目录中。用户也可以通过选择“Cross Probe”选项来获取PDF文件。

·Create Net&Part Bookmarks:选择此选项即可在PDF文件中显示网络及与其连接的零件引脚位。

➢Page Size:页面尺寸。

·Output Paper Size:从下拉列表中选择输出页面尺寸。

➢Postscript Driver:Postscript驱动。

·Driver:指定打印PDF文件的驱动。Capture 默认安装Orcad PS Printer驱动。

➢Postscript Commands:Postscript命令。

·Converter:从下拉列表中选择PDF 转换器的类型,用户可以选择下列转换器中的任意一种:Adobe Distiller、GhostScript/equivalent、GhostScript 64bit/equivalent、Custom。

·Converter Path:指定转换器可执行文件(.exe)的保存路径。

·Converter Arguments:指定转换器参数,默认转换器参数为-sDEVICE=pdfwrite-sOutputFile=$::capPdfUtil::mPdfFilePath-dBATCH-dNOPAUSE $::capPdfUtil::mPSFilePath。 bH44dZbHcGpVP2qjZFlkhkY+JnY6tkZJSK9cyXlnTgrP3+rAIuXXwTY3pjrBDGMh
